Diagramas de Flujo y Pseudocódigo: Representación de Procesos

Representación gráfica y evolución de la programación

Los algoritmos complejos necesitan representaciones visuales para ser comprendidos fácilmente. Por eso utilizamos diagramas de flujo y pseudocódigo para expresar la lógica de manera clara y estructurada.

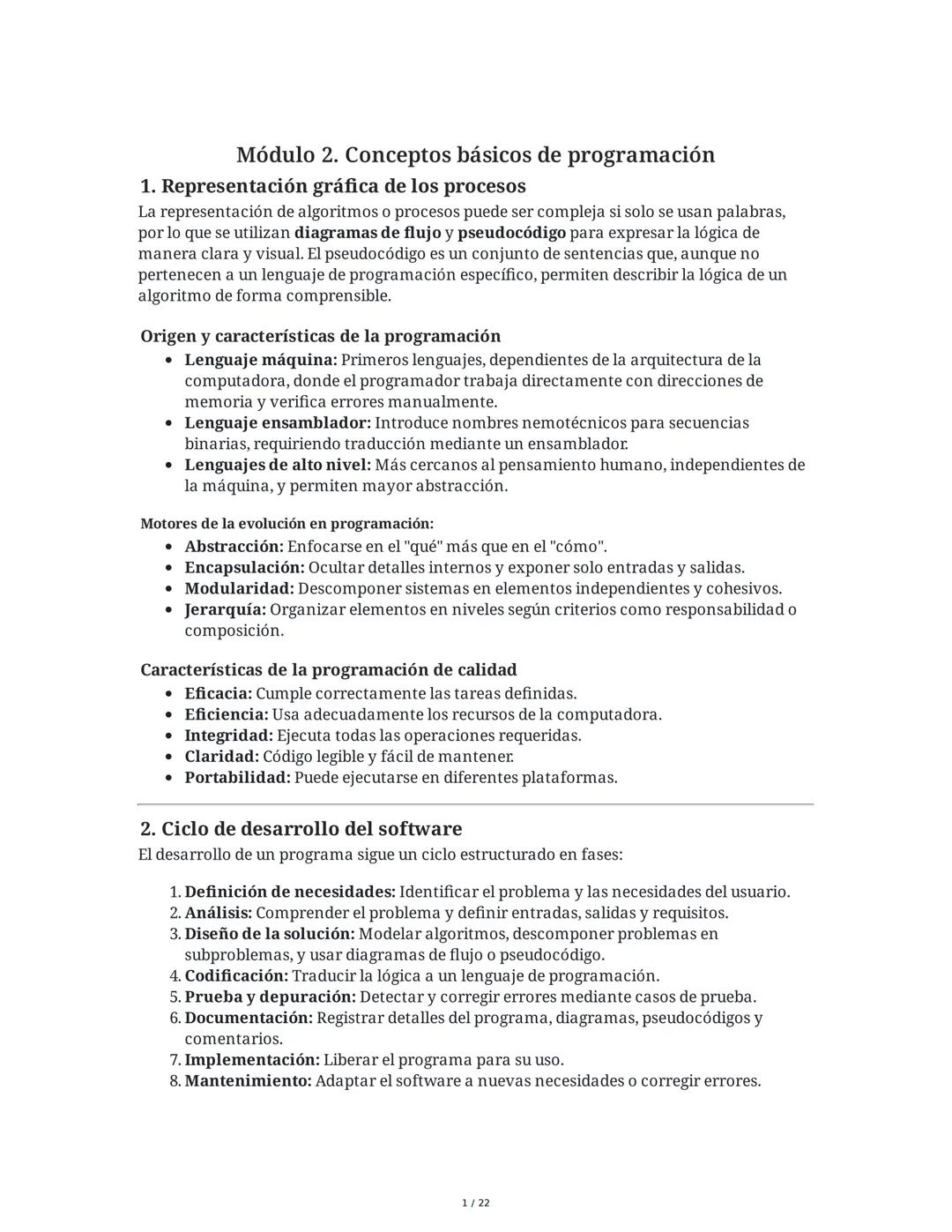

La programación ha evolucionado desde sus inicios con el lenguaje máquina (instrucciones binarias directas), pasando por el lenguaje ensamblador (con nombres nemotécnicos), hasta los modernos lenguajes de alto nivel que son más cercanos al pensamiento humano. Esta evolución ha sido impulsada por principios clave como la abstracción, encapsulación, modularidad y jerarquía.

Un programa de calidad debe ser eficaz (cumplir su función correctamente), eficiente (usar bien los recursos), íntegro (ejecutar todas las operaciones necesarias), claro (fácil de leer) y portable (funcionar en diferentes plataformas).

💡 Tip práctico: Cuando estés aprendiendo a programar, no te preocupes por escribir código optimizado desde el principio. Primero enfócate en que tu solución funcione correctamente, luego podrás mejorar su eficiencia.

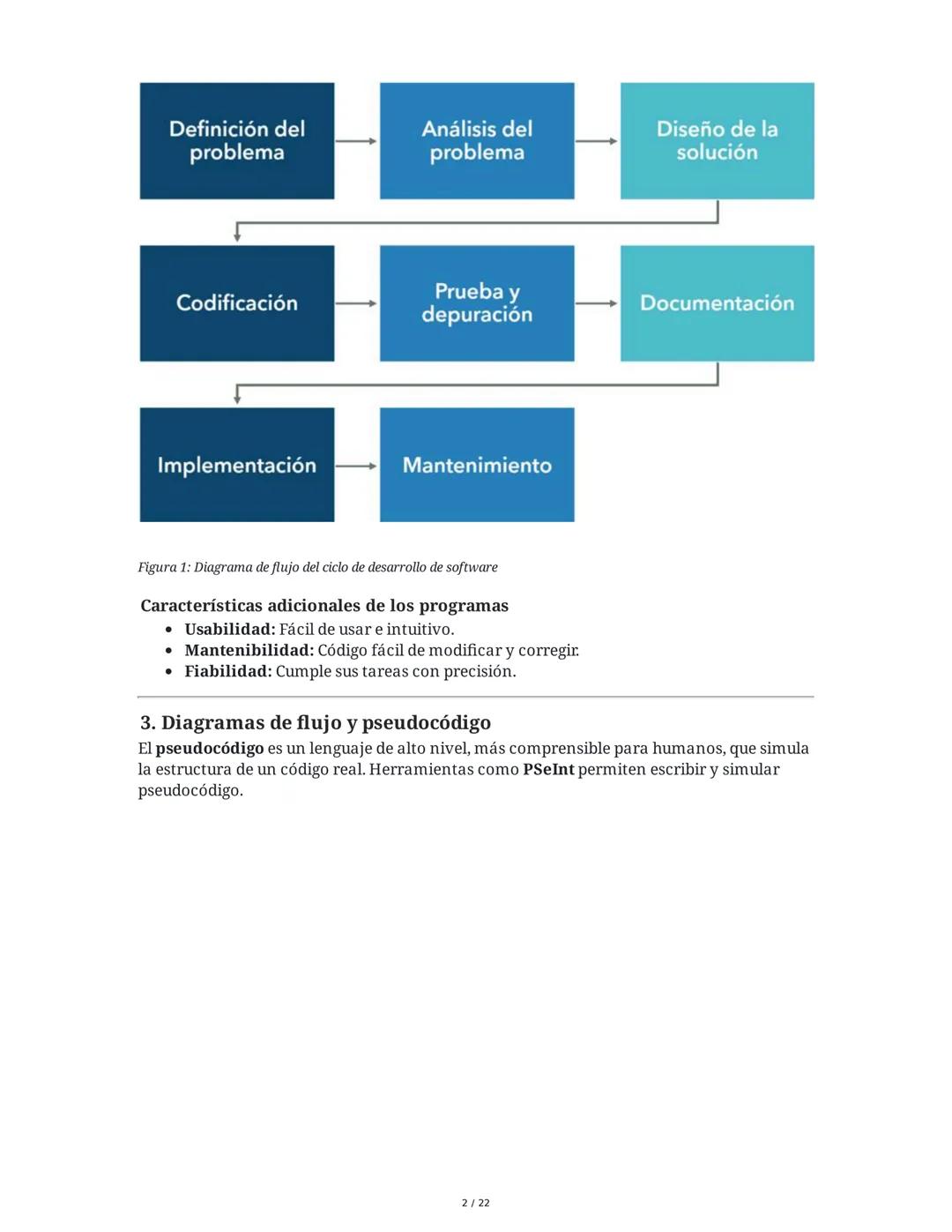

Ciclo de desarrollo del software

Crear software no es solo escribir código; es un proceso estructurado que comienza con identificar un problema y termina con un programa funcionando. Este ciclo incluye:

1. Definición de necesidades y análisis del problema para entender qué debe hacer el programa
2. Diseño de la solución usando algoritmos y diagramas
3. Codificación en un lenguaje de programación
4. Prueba y depuración para encontrar y corregir errores

Las etapas finales son la documentación (registrar cómo funciona el programa), la implementación (ponerlo en uso) y el mantenimiento (actualizarlo según sea necesario).

Además de las características técnicas, un buen programa debe ser usable (fácil de usar), mantenible (sencillo de modificar) y fiable (funciona correctamente siempre).

💡 Consejo útil: Dedica tiempo suficiente a la fase de diseño antes de empezar a programar. Un buen diseño previo te ahorrará muchas horas de correcciones más tarde.

Herramientas para el pseudocódigo

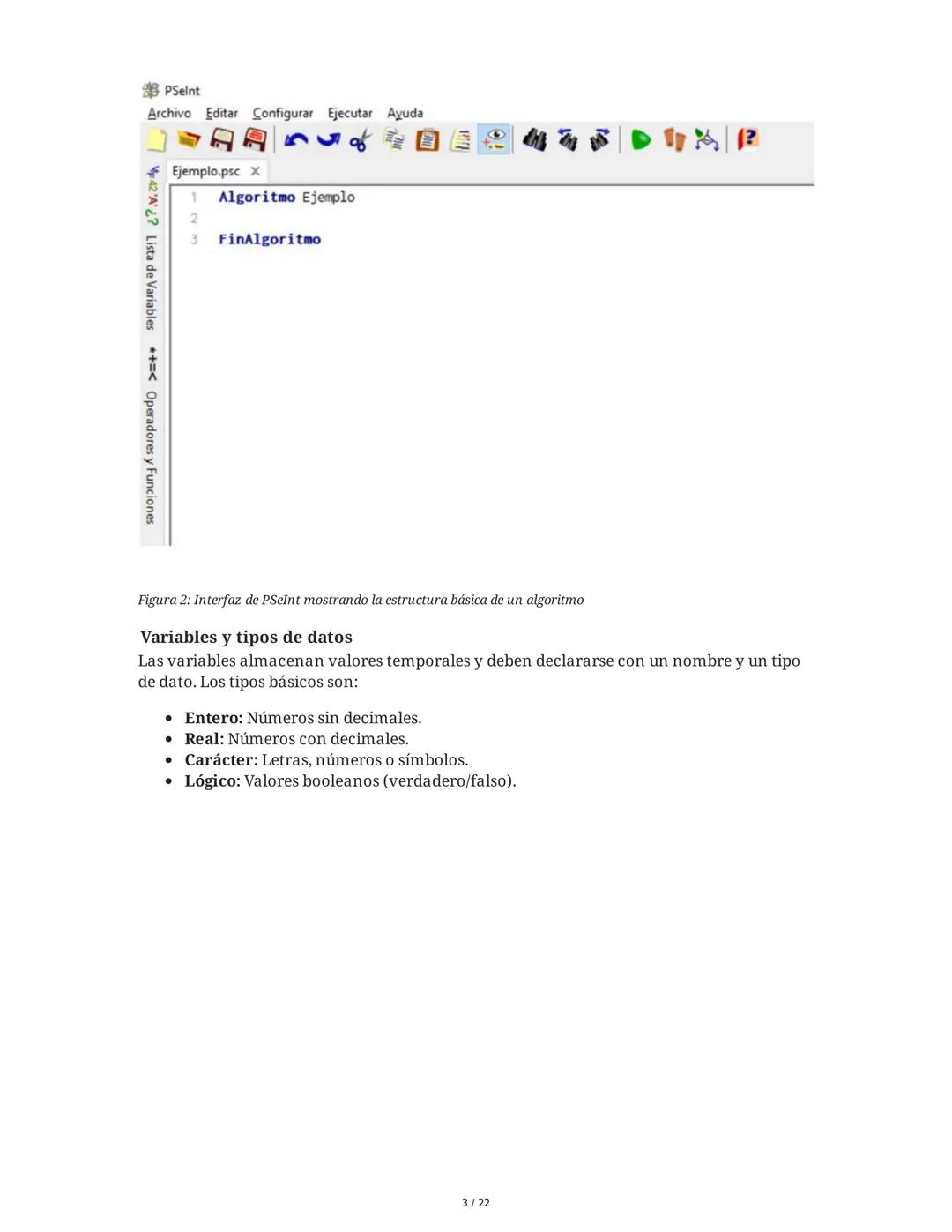

El pseudocódigo es como un borrador de tu programa: no es código real pero describe la lógica de manera que cualquiera pueda entenderla. Para trabajar con pseudocódigo podemos usar herramientas como PSeInt, que nos permite escribir y simular nuestros algoritmos.

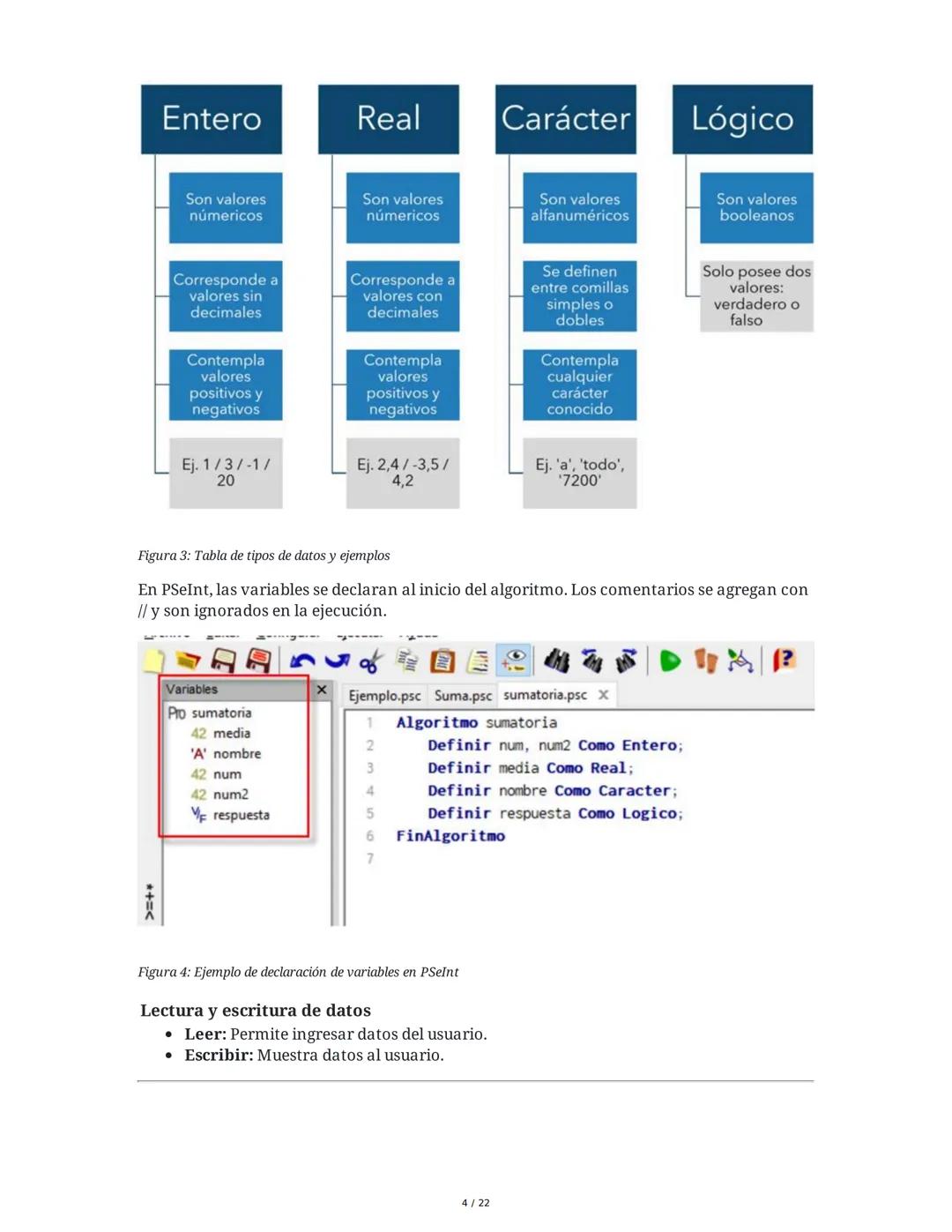

En programación, necesitamos variables para almacenar datos temporalmente. Cada variable debe tener un nombre y un tipo que determine qué clase de información puede guardar:

• Entero: Números sin decimales como 1, 42 o -10
• Real: Números con decimales como 3.14 o -0.5
• Carácter: Letras, números o símbolos entre comillas como 'a' o "hola"
• Lógico: Valores verdadero o falso (booleanos)

💡 Dato importante: Elegir el tipo de dato adecuado es crucial no solo para que tu programa funcione correctamente, sino también para optimizar el uso de memoria.

Tipos de datos y operaciones básicas

Los tipos de datos determinan qué valores puede almacenar una variable y qué operaciones se pueden realizar con ella. Cada tipo tiene características específicas:

Los enteros y reales permiten trabajar con valores positivos y negativos, pero los enteros no pueden tener decimales. Los caracteres se definen entre comillas y pueden ser cualquier símbolo. Los valores lógicos solo pueden ser verdadero o falso, perfectos para condiciones.

En PSeInt, las variables se declaran al inicio del algoritmo usando la palabra clave Definir. Por ejemplo: Definir num Como Entero. Los comentarios se añaden con // y son ignorados durante la ejecución, pero muy útiles para documentar tu código.

Para interactuar con el usuario utilizamos comandos básicos: Leer captura datos ingresados por el usuario, mientras que Escribir muestra información en pantalla.

💡 Consejo práctico: Nombra tus variables de forma descriptiva. Es mejor usar edadEstudiante que simplemente e, así tu código será más fácil de entender cuando lo revises en el futuro.

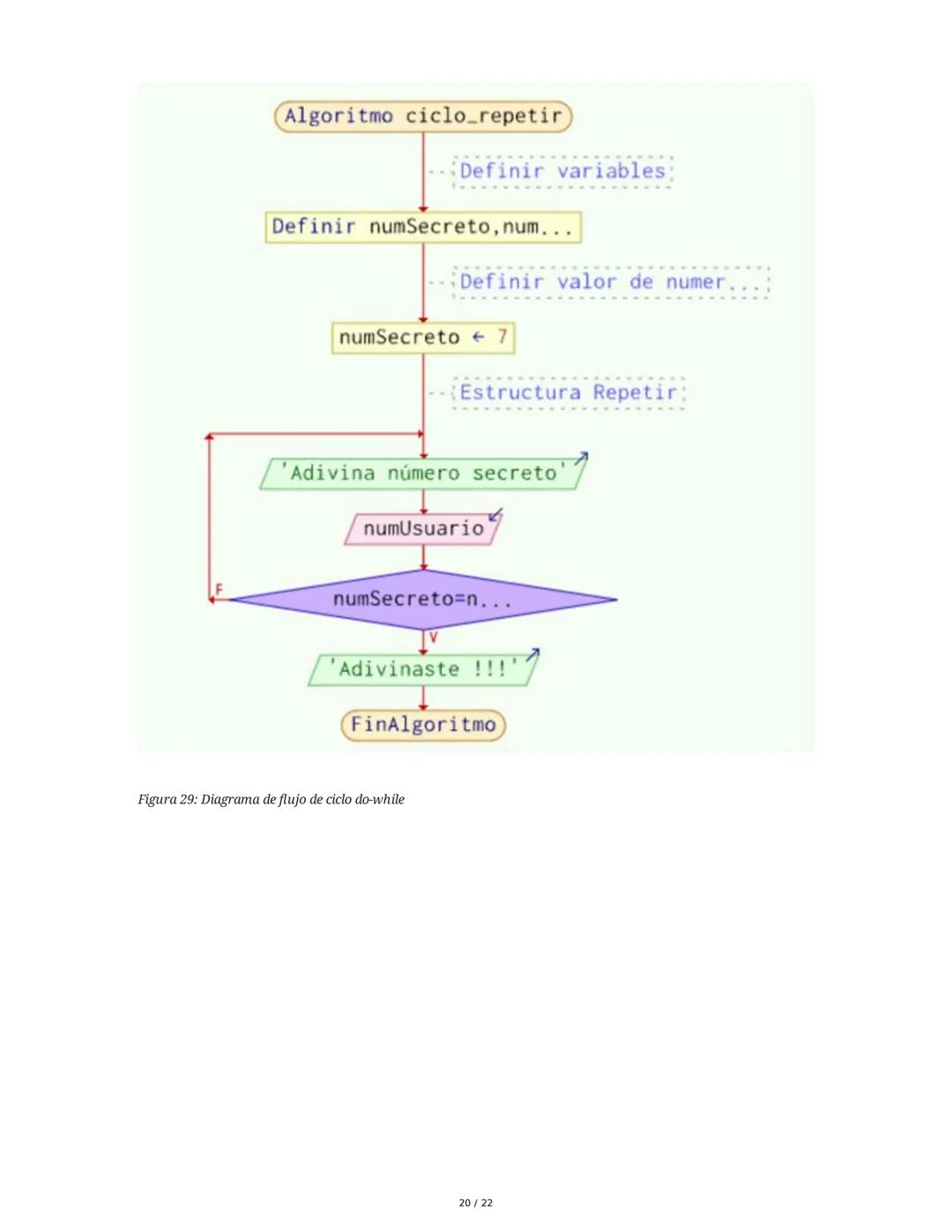

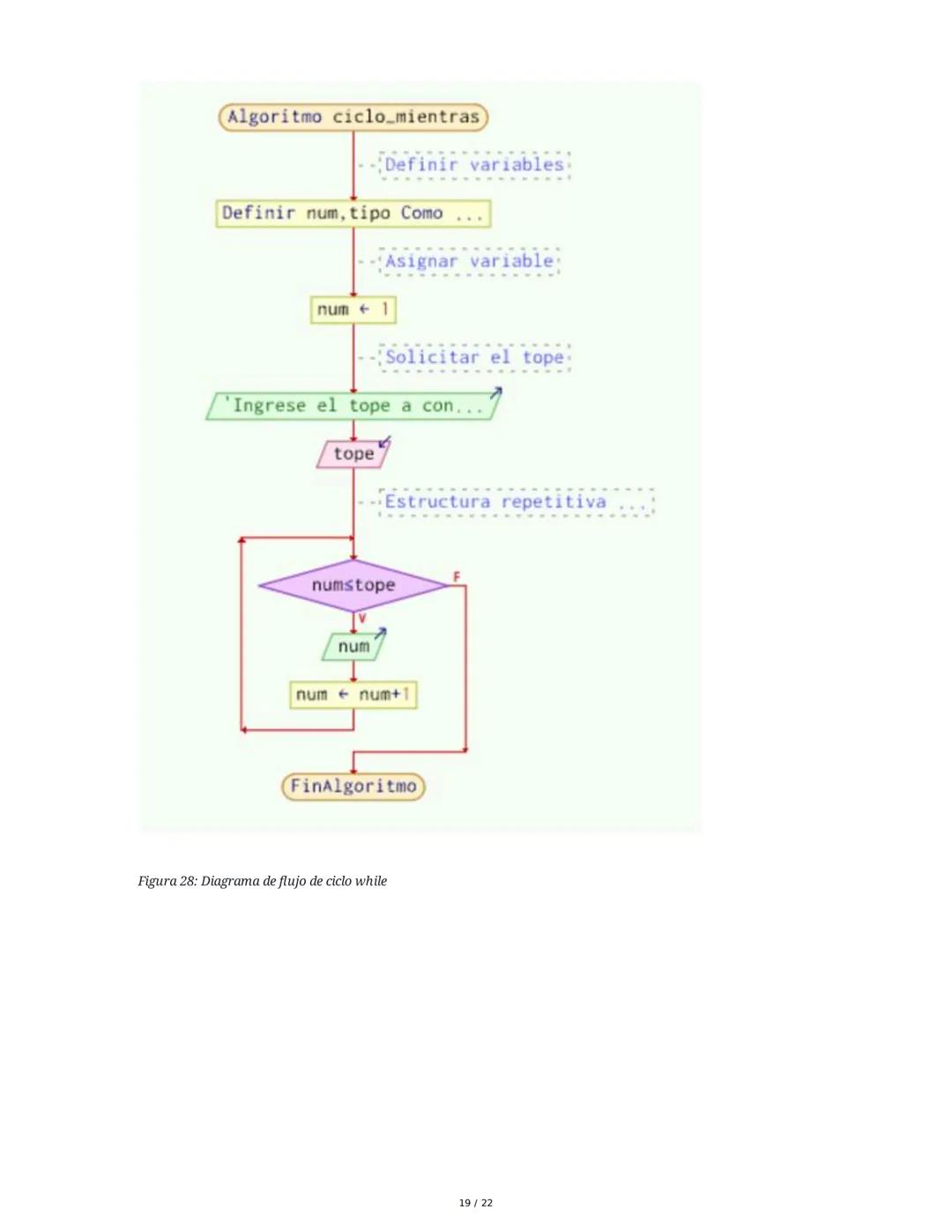

Diagramas de flujo: la guía visual de tus algoritmos

Los diagramas de flujo son representaciones gráficas que muestran la secuencia de pasos para resolver un problema. Utilizan símbolos estándar que hacen más fácil visualizar la lógica de un programa antes de codificarlo.

Cada símbolo en un diagrama de flujo tiene un significado específico: los rectángulos representan procesos o acciones, los rombos indican decisiones o comparaciones, las flechas muestran la dirección del flujo, y los paralelogramos son para entradas o salidas de datos.

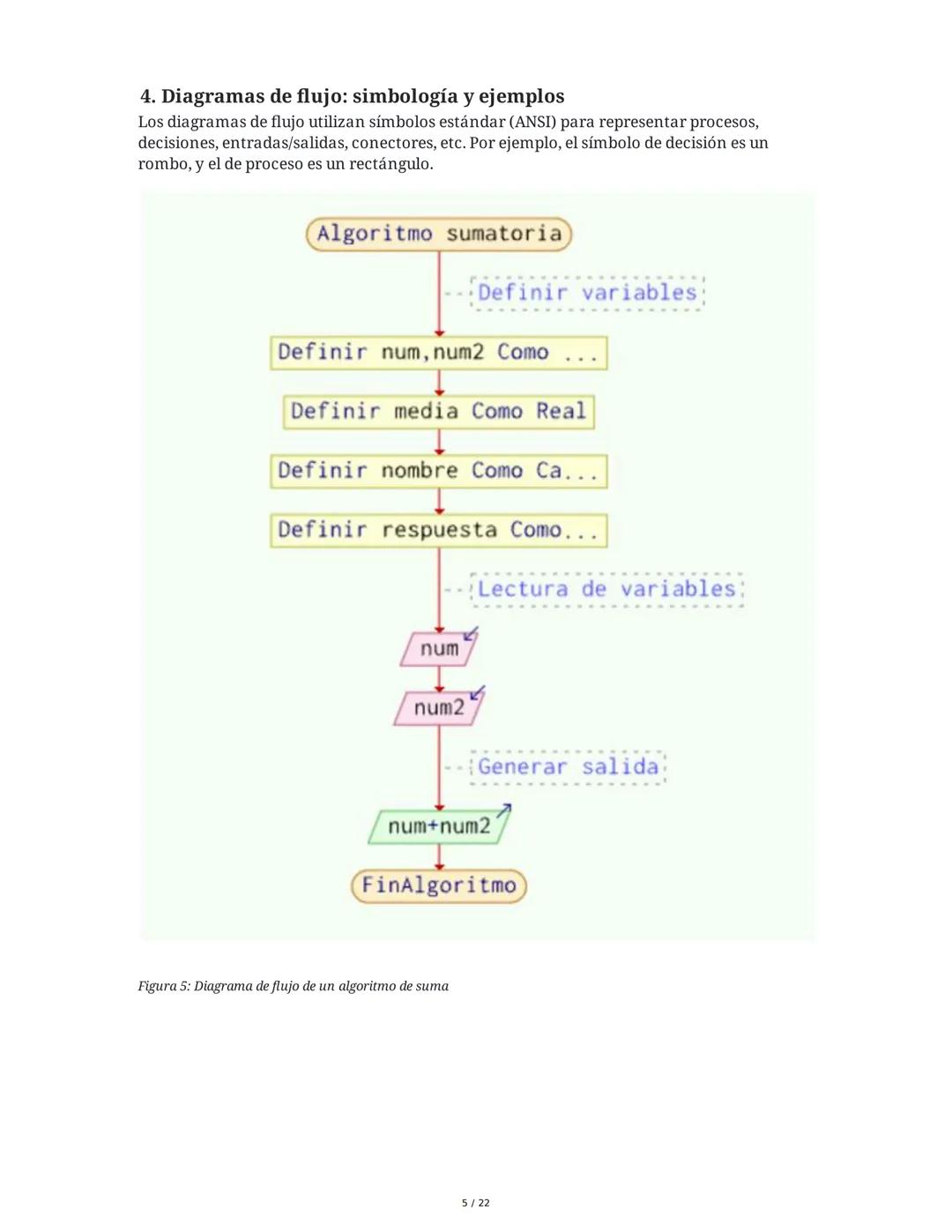

En el ejemplo de la imagen, podemos ver un diagrama completo para un algoritmo de suma: comienza definiendo variables, luego lee los valores de entrada, realiza la suma y muestra el resultado. Cada paso está claramente representado, lo que facilita entender cómo funciona el algoritmo.

💡 Para recordar: Dibuja un diagrama de flujo antes de empezar a programar problemas complejos. Te ayudará a identificar la lógica necesaria y a detectar posibles errores antes de escribir una sola línea de código.

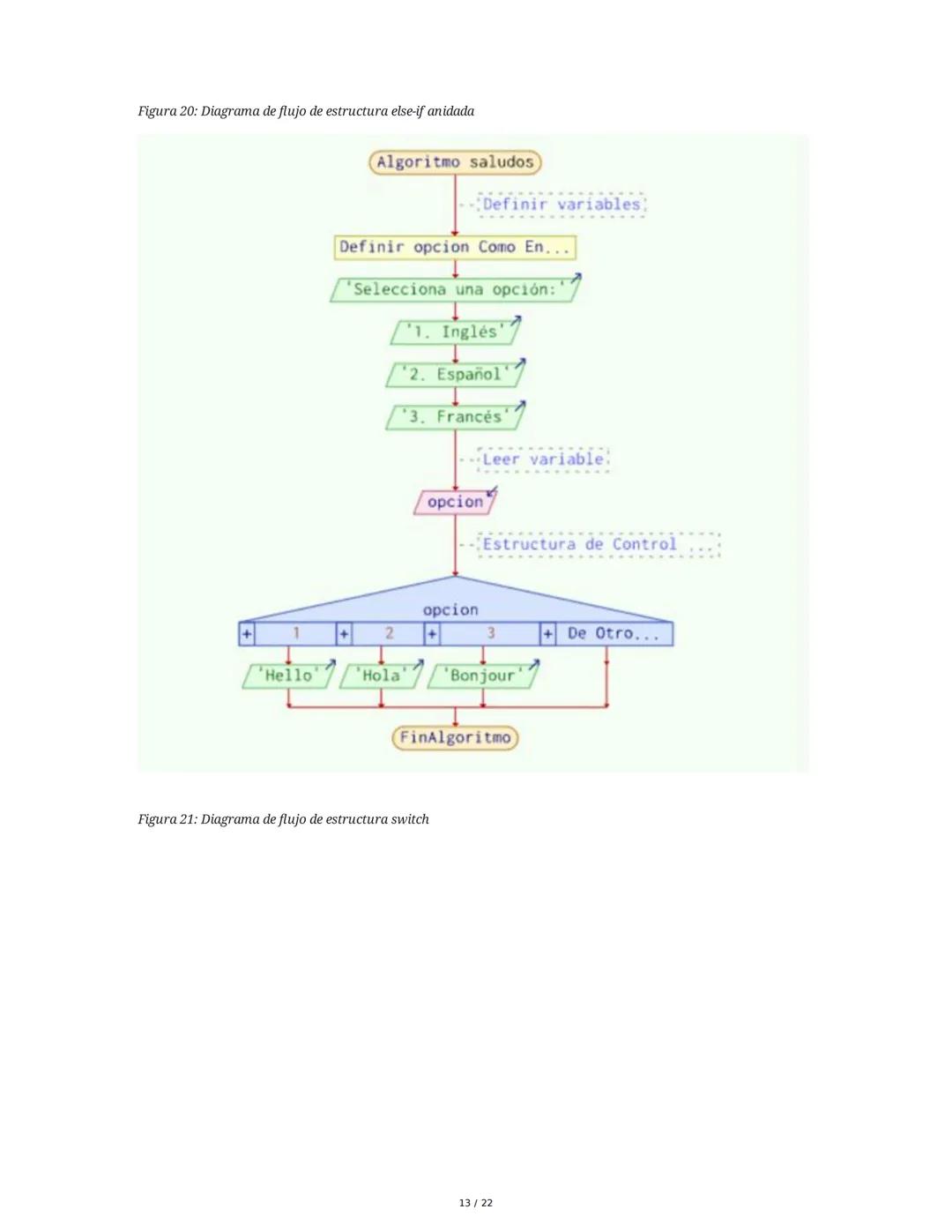

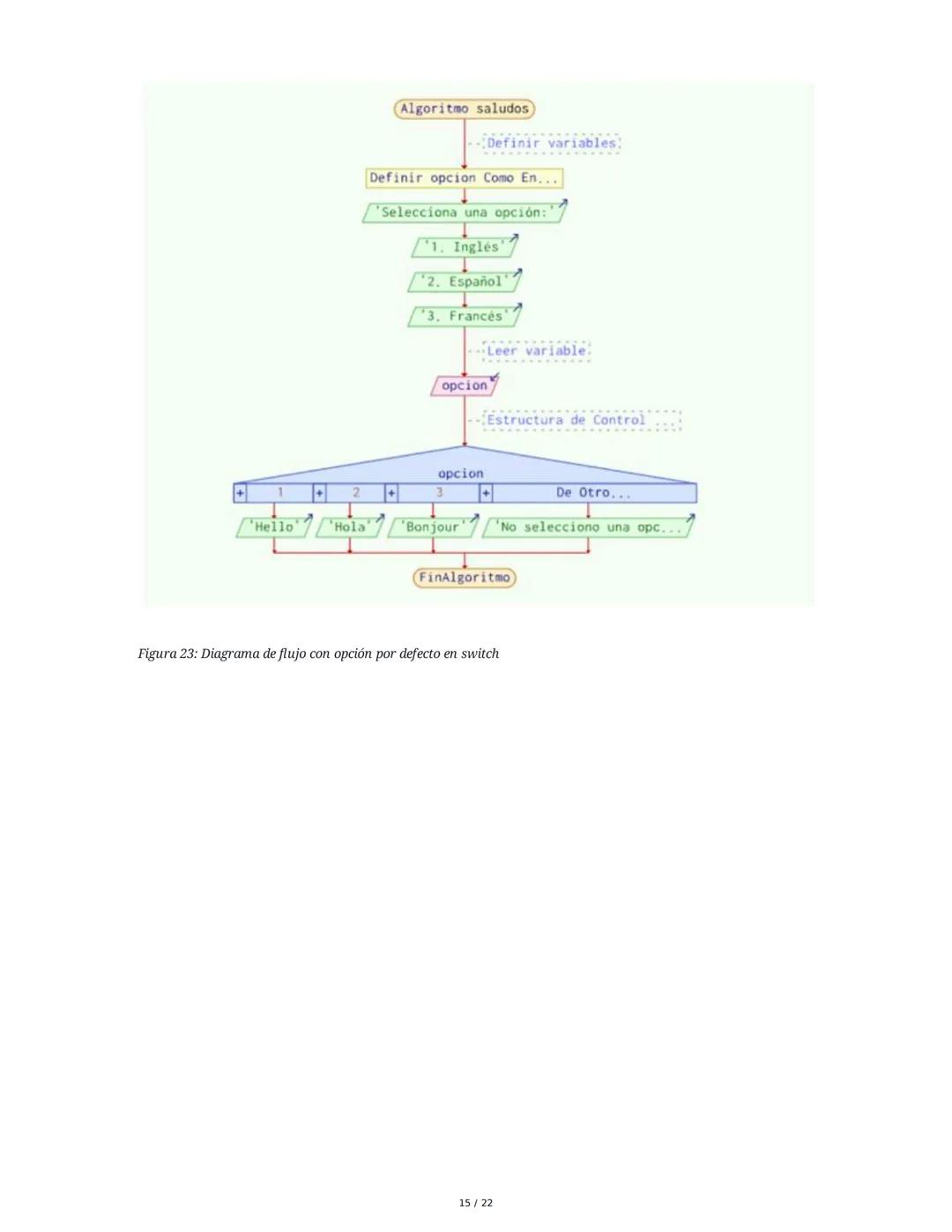

Elementos de decisión en diagramas de flujo

Los diagramas de flujo son especialmente útiles para visualizar estructuras de decisión, donde el programa debe tomar diferentes caminos según ciertas condiciones.

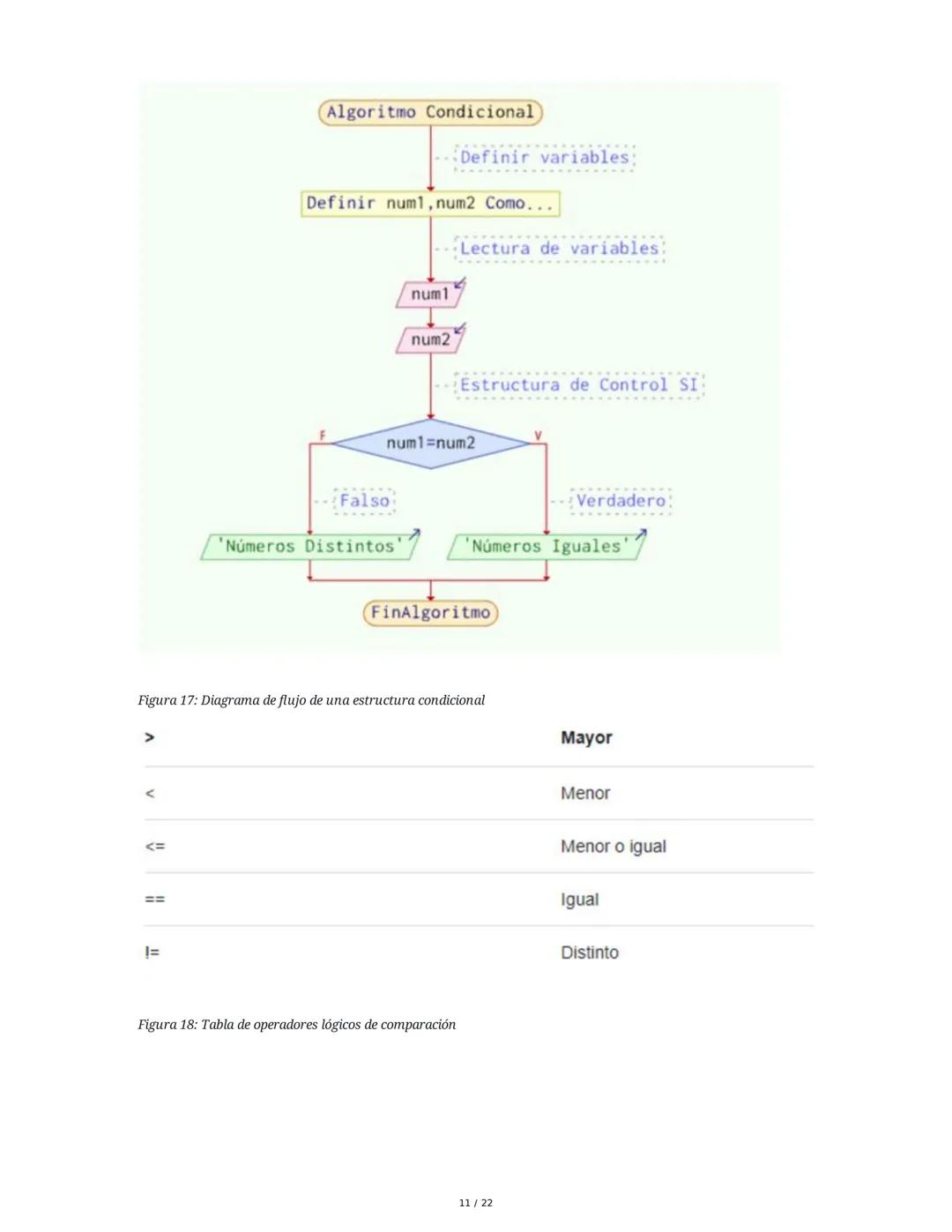

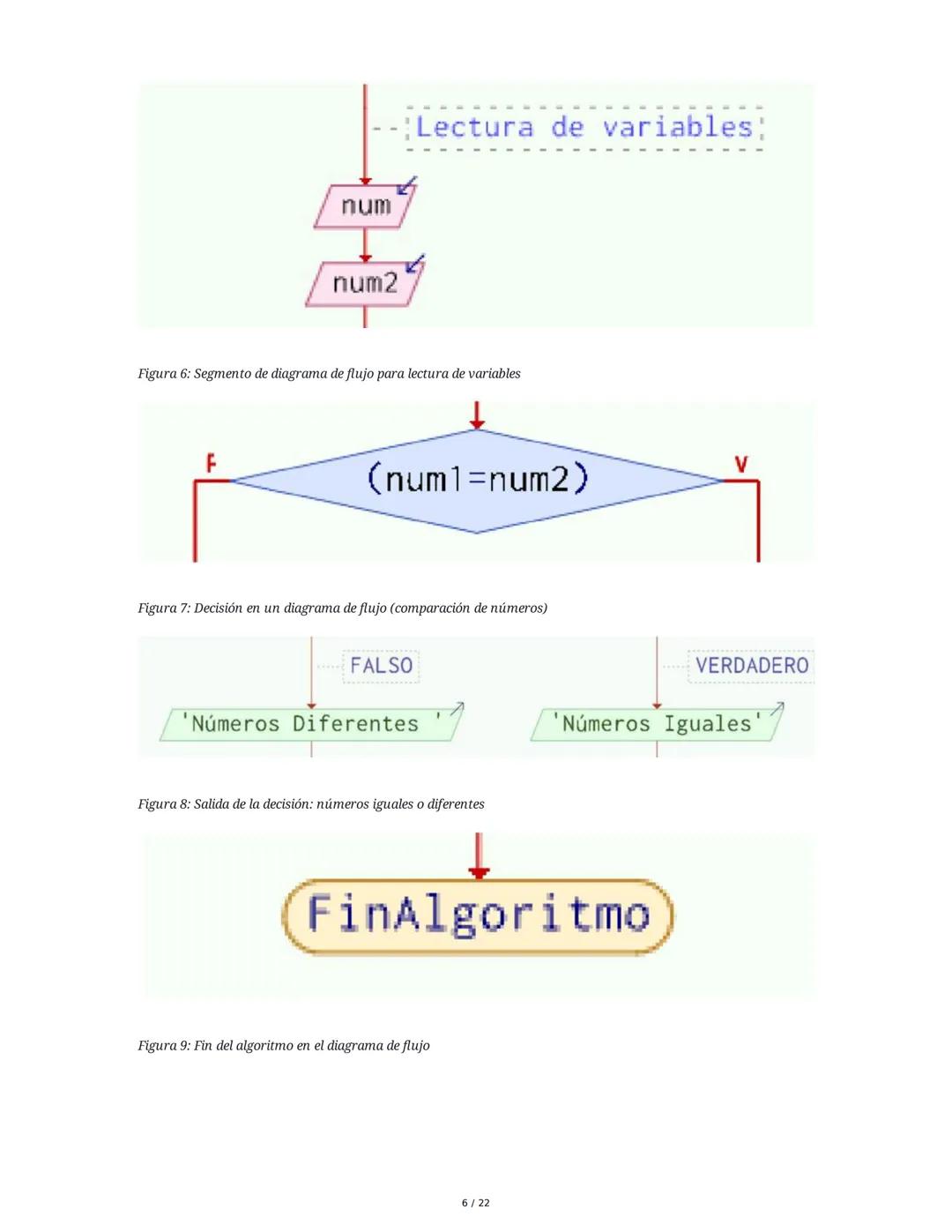

En un diagrama de flujo, una decisión se representa con un rombo que contiene la condición a evaluar. De este rombo salen dos caminos: uno para cuando la condición es verdadera (generalmente marcado con "V" o "Sí") y otro para cuando es falsa (marcado con "F" o "No").

Por ejemplo, cuando comparamos si dos números son iguales, el rombo contendría la condición (num1=num2). Si son iguales, seguiríamos el camino verdadero y mostraríamos "Números Iguales"; si son diferentes, seguiríamos el camino falso y mostraríamos "Números Diferentes".

El diagrama termina con el símbolo de fin del algoritmo, que indica que todas las operaciones se han completado y el programa debe terminar.

💡 Consejo útil: Cuando dibujes diagramas de flujo con decisiones, asegúrate siempre de que cada camino (verdadero y falso) eventualmente llegue al final del algoritmo o se una con otro camino. Evita dejar "caminos sin salida".

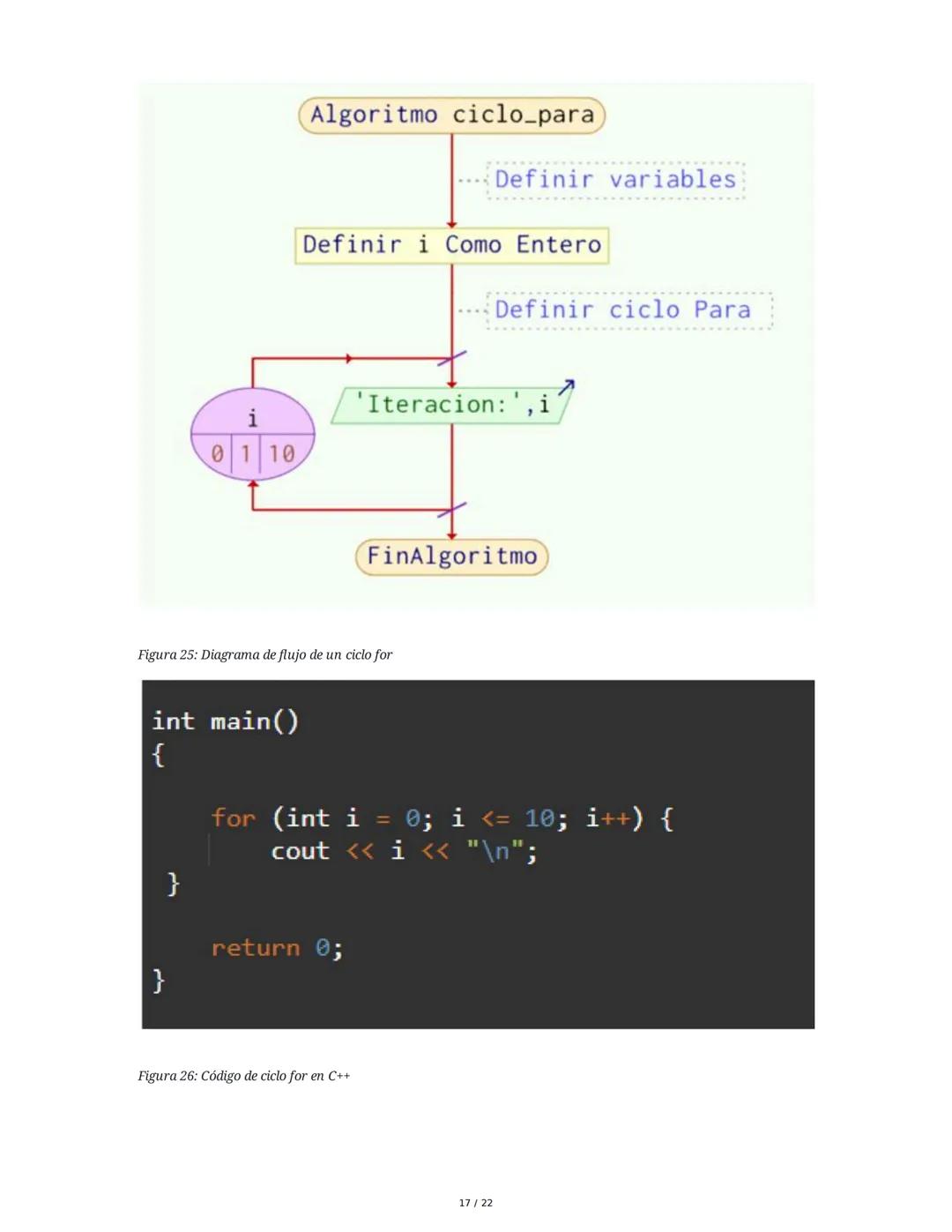

Diagramas complejos y comparación con código

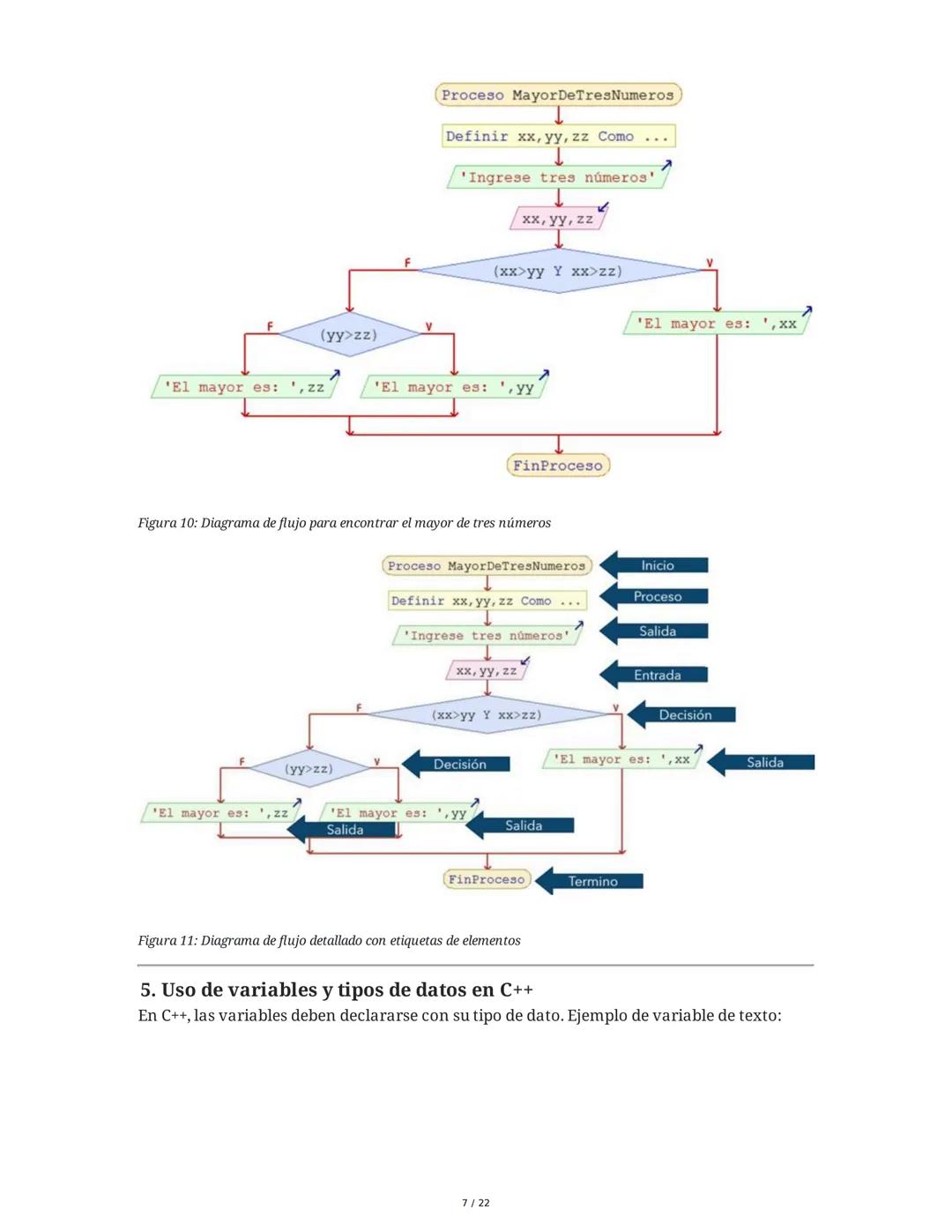

Los diagramas de flujo pueden representar algoritmos más complejos como encontrar el mayor de tres números. En este caso, necesitamos decisiones anidadas: primero comparamos si el primer número es mayor que los otros dos, y si no lo es, comparamos el segundo con el tercero.

Cada elemento del diagrama tiene un propósito específico: el inicio y fin marcan los límites del algoritmo, los procesos realizan operaciones, las entradas y salidas interactúan con el usuario, y las decisiones determinan el flujo basado en condiciones.

Esta representación visual facilita la transición al código real. En lenguajes como C++, las variables deben declararse especificando su tipo de dato. Por ejemplo, una variable de texto puede definirse como un arreglo de caracteres (char) en C tradicional, o como un objeto string en C++ moderno usando la biblioteca correspondiente.

💡 Dato clave: Al convertir un diagrama de flujo a código, mantén la misma estructura lógica. Cada rombo se convierte en una instrucción if, cada proceso en una o más líneas de código, y cada entrada/salida en instrucciones como cin y cout en C++.

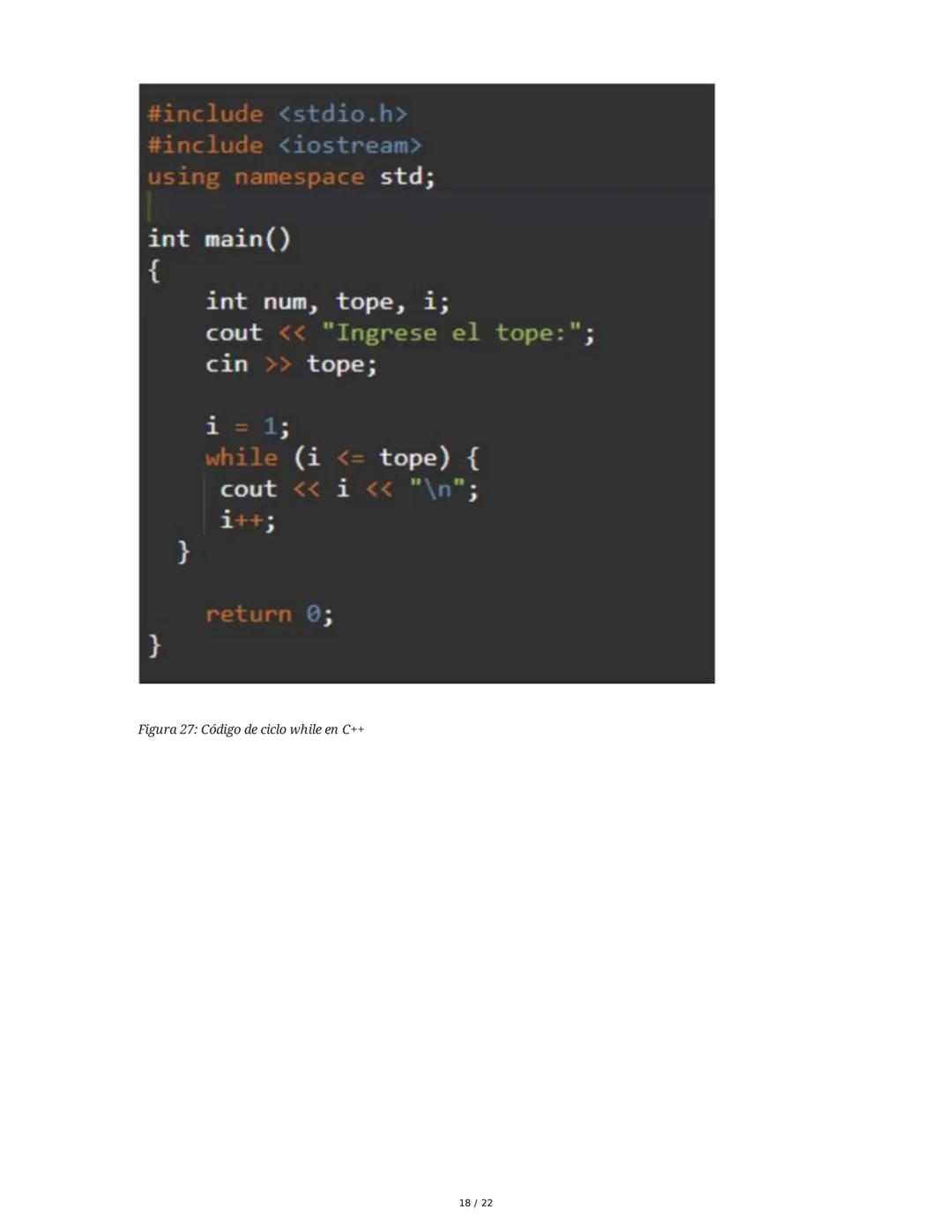

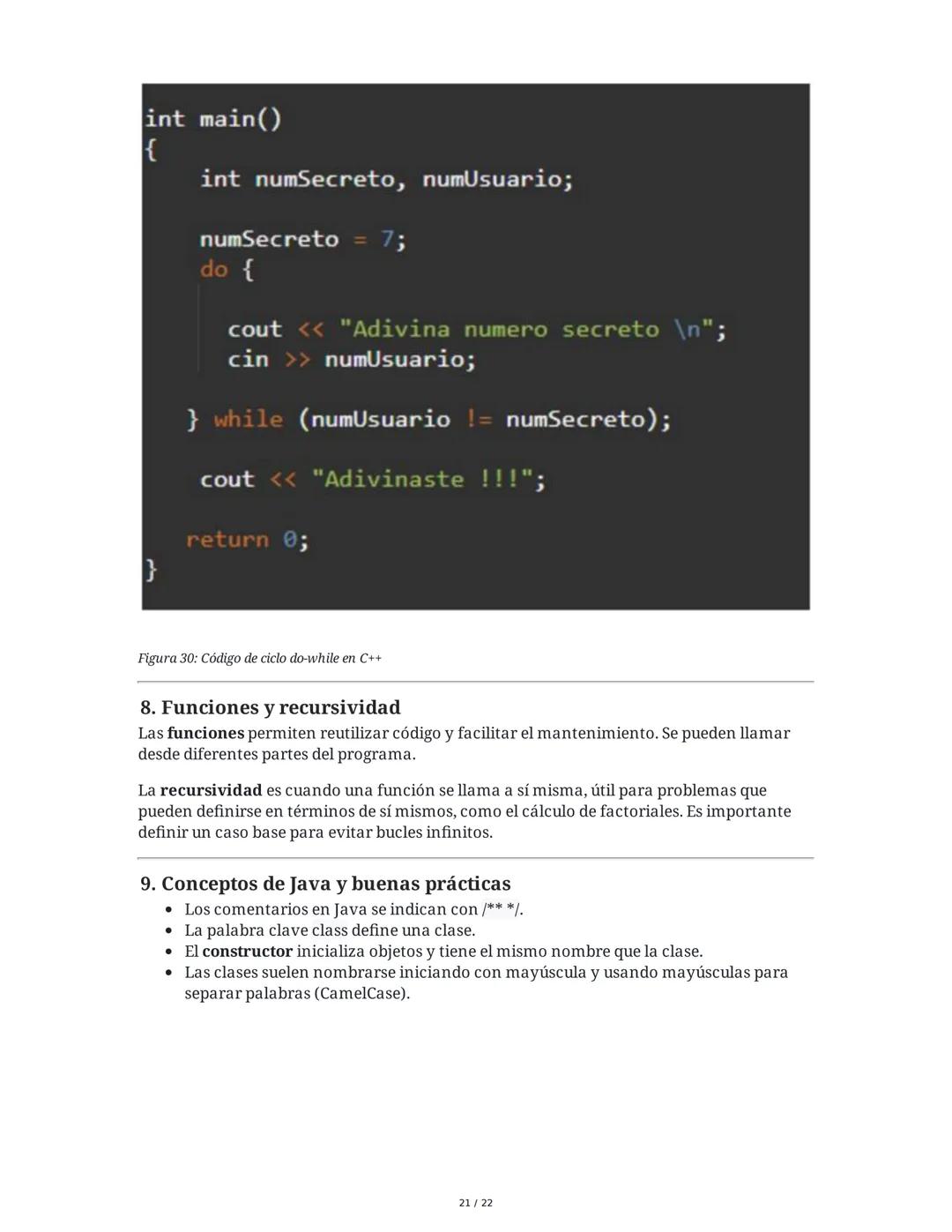

Variables y datos en C++

En C++, debemos declarar las variables especificando su tipo antes de usarlas. Esta declaración le dice al compilador qué espacio de memoria reservar y qué operaciones se pueden realizar con la variable.

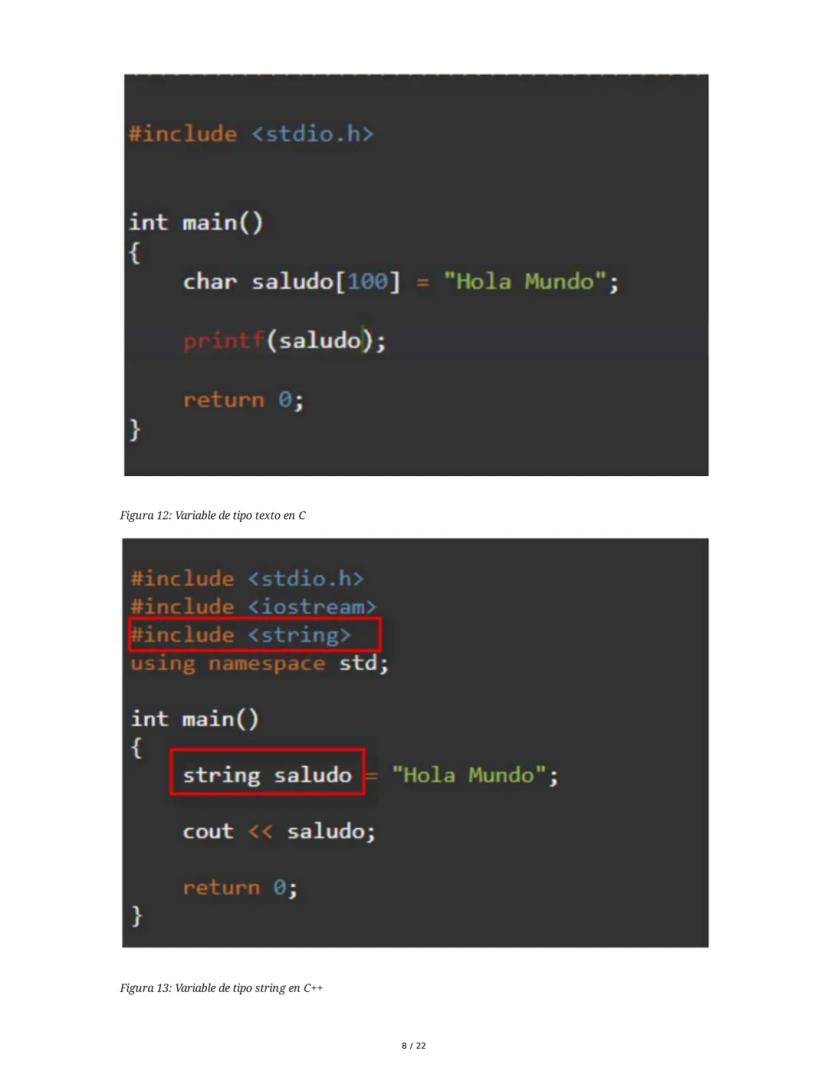

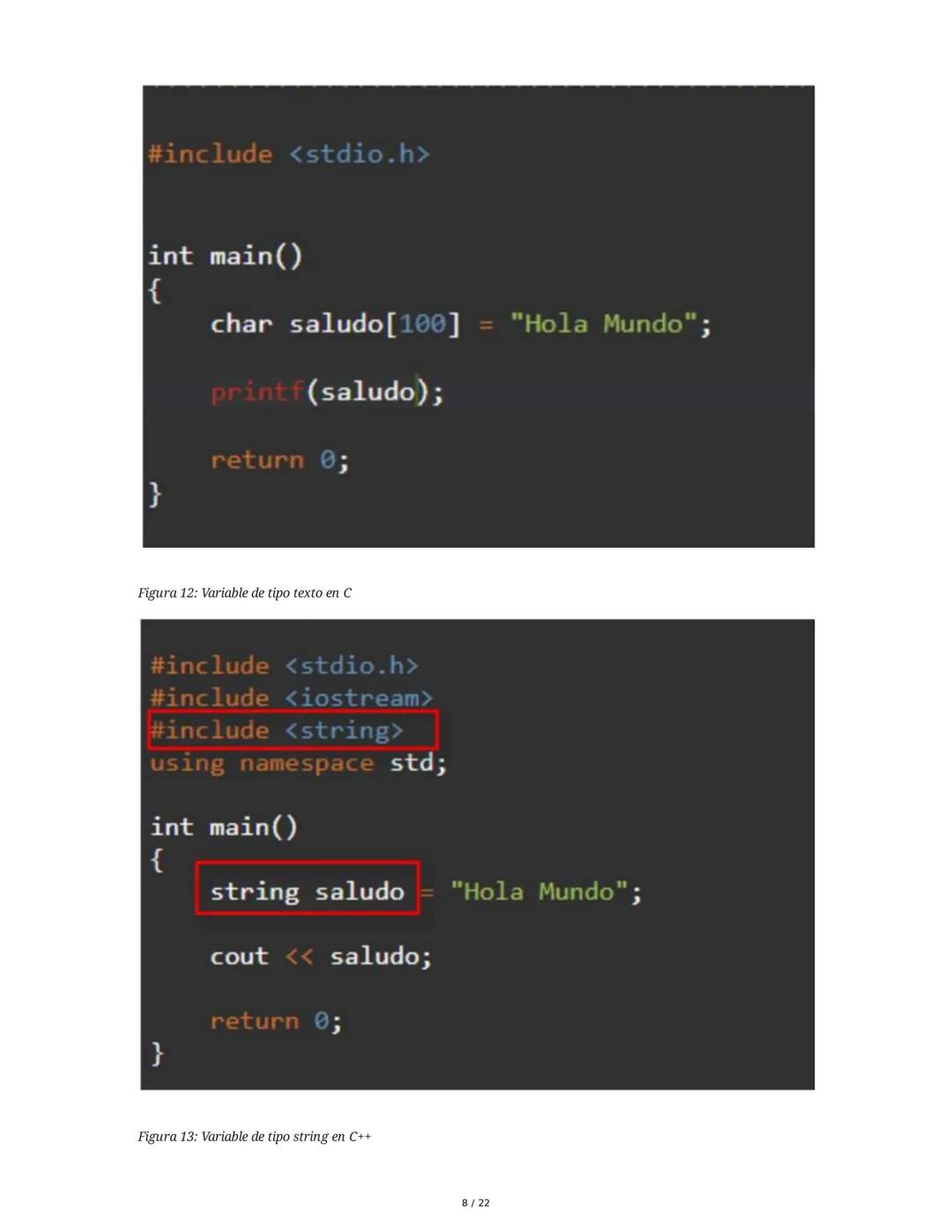

Para trabajar con texto en C++, tenemos dos opciones principales:

• Usar arrays de caracteres (estilo C): char saludo[100] = "Hola Mundo"; con la función printf() para mostrar el texto.
• Usar el tipo string (C++ moderno): string saludo = "Hola Mundo"; con cout para la salida, lo que requiere incluir la biblioteca <string> y el espacio de nombres std.

La segunda opción es más moderna, flexible y fácil de usar, ya que gestiona automáticamente la memoria y proporciona métodos útiles para manipular texto.

💡 Consejo práctico: Aunque C++ permite ambas formas de manejar texto, es recomendable usar string para proyectos nuevos por su seguridad y facilidad de uso. Los arrays de caracteres estilo C son más propensos a errores como desbordamiento de buffer.

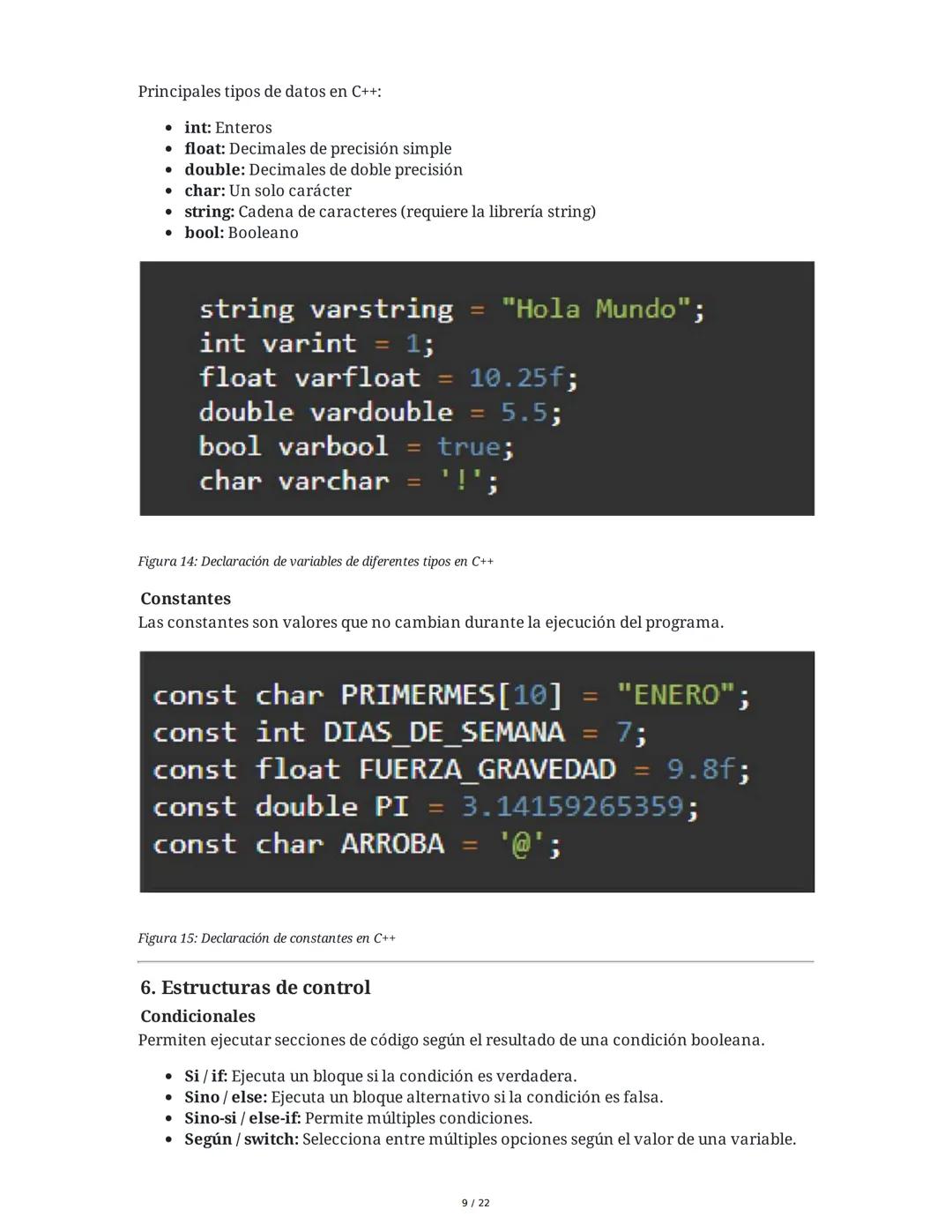

Tipos de datos y constantes en C++

C++ ofrece varios tipos de datos para satisfacer diferentes necesidades:

• int: Para números enteros como 42 o -10
• float/double: Para números con decimales (float para precisión simple, double para doble precisión)
• char: Para almacenar un solo carácter como 'A' o '5'
• string: Para cadenas de texto como "Hola mundo"
• bool: Para valores lógicos (true/false)

La declaración de una variable incluye el tipo y el nombre: tipo nombreVariable = valor;. Por ejemplo: int edad = 25;.

Las constantes son valores que no pueden cambiar durante la ejecución del programa. Se declaran con la palabra clave const antes del tipo de dato. Por ejemplo: const double PI = 3.14159;. Es una buena práctica nombrar las constantes con MAYÚSCULAS para distinguirlas fácilmente de las variables.

💡 Dato importante: Usar constantes en lugar de "números mágicos" (valores literales dispersos en el código) hace que tu programa sea más fácil de mantener. Si necesitas cambiar un valor usado en múltiples lugares, solo tendrás que modificarlo en la declaración de la constante.

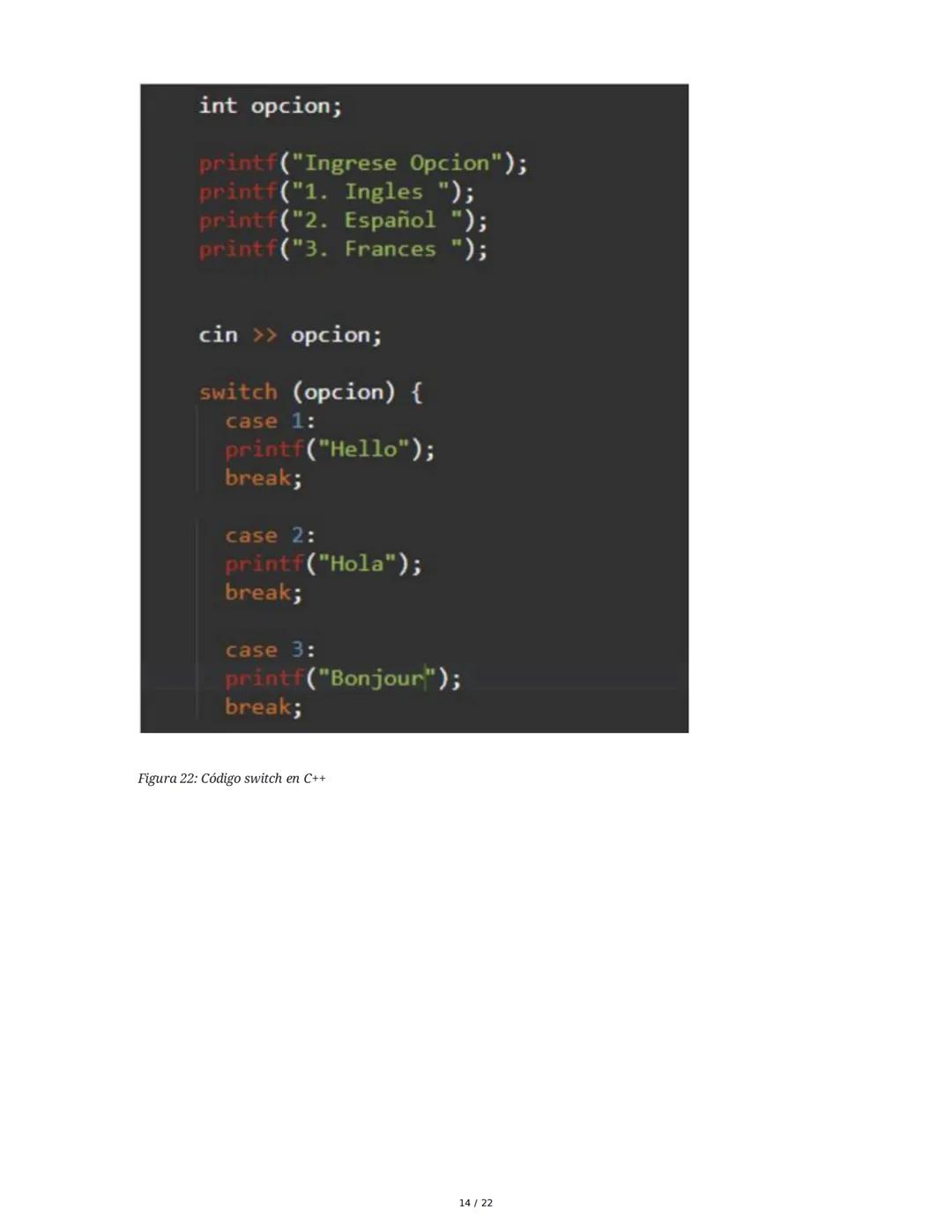

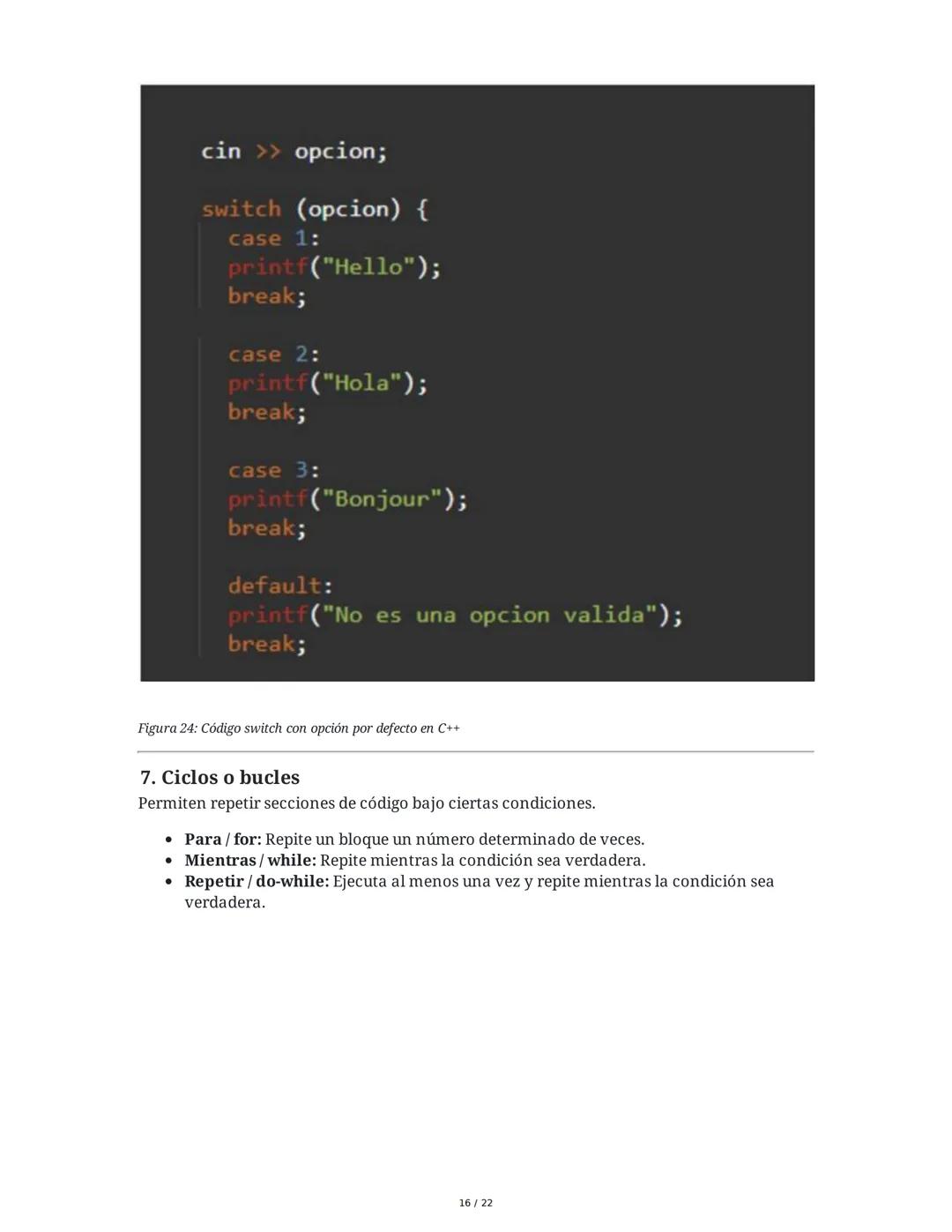

Estructuras condicionales

Las estructuras condicionales nos permiten tomar decisiones en nuestros programas, ejecutando diferentes bloques de código según se cumpla o no una condición.

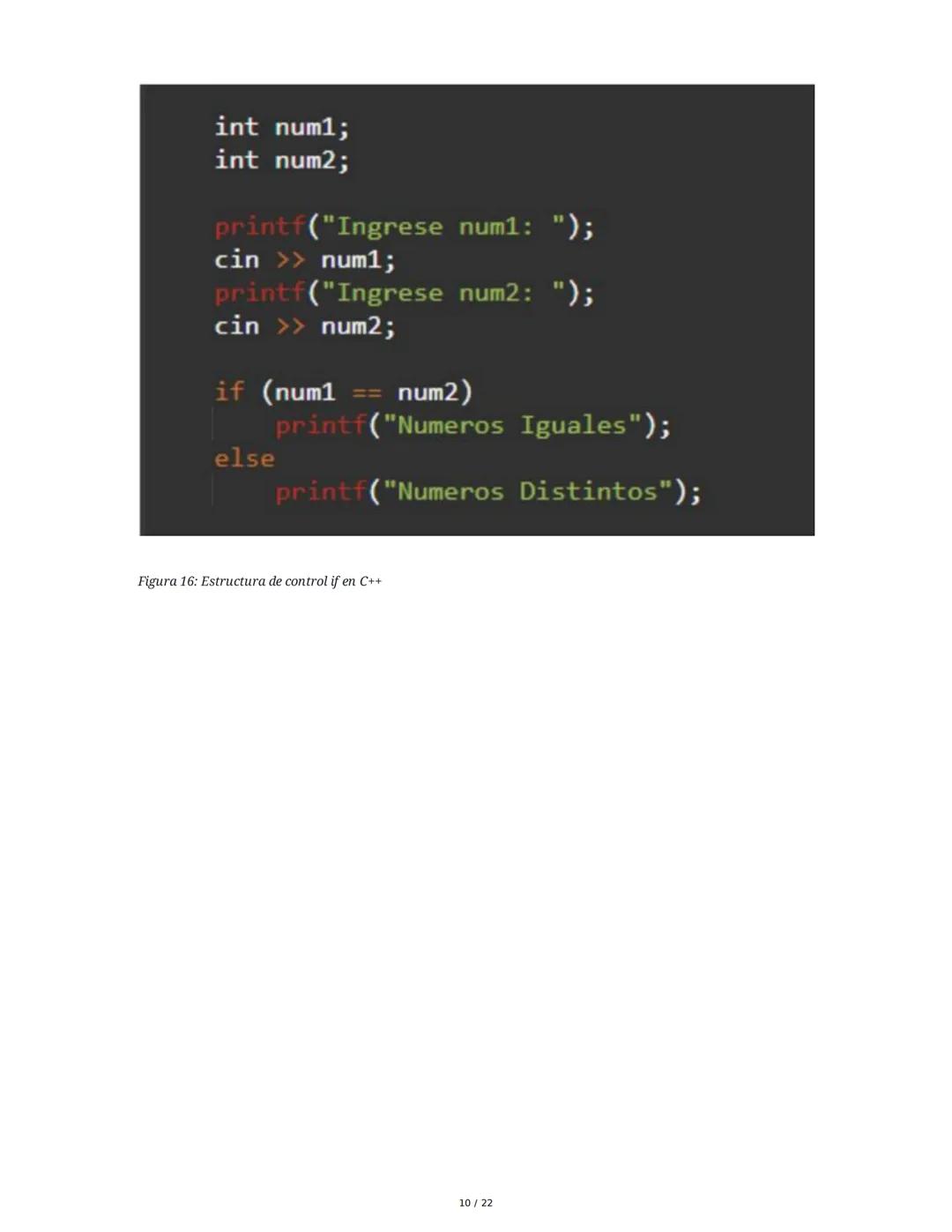

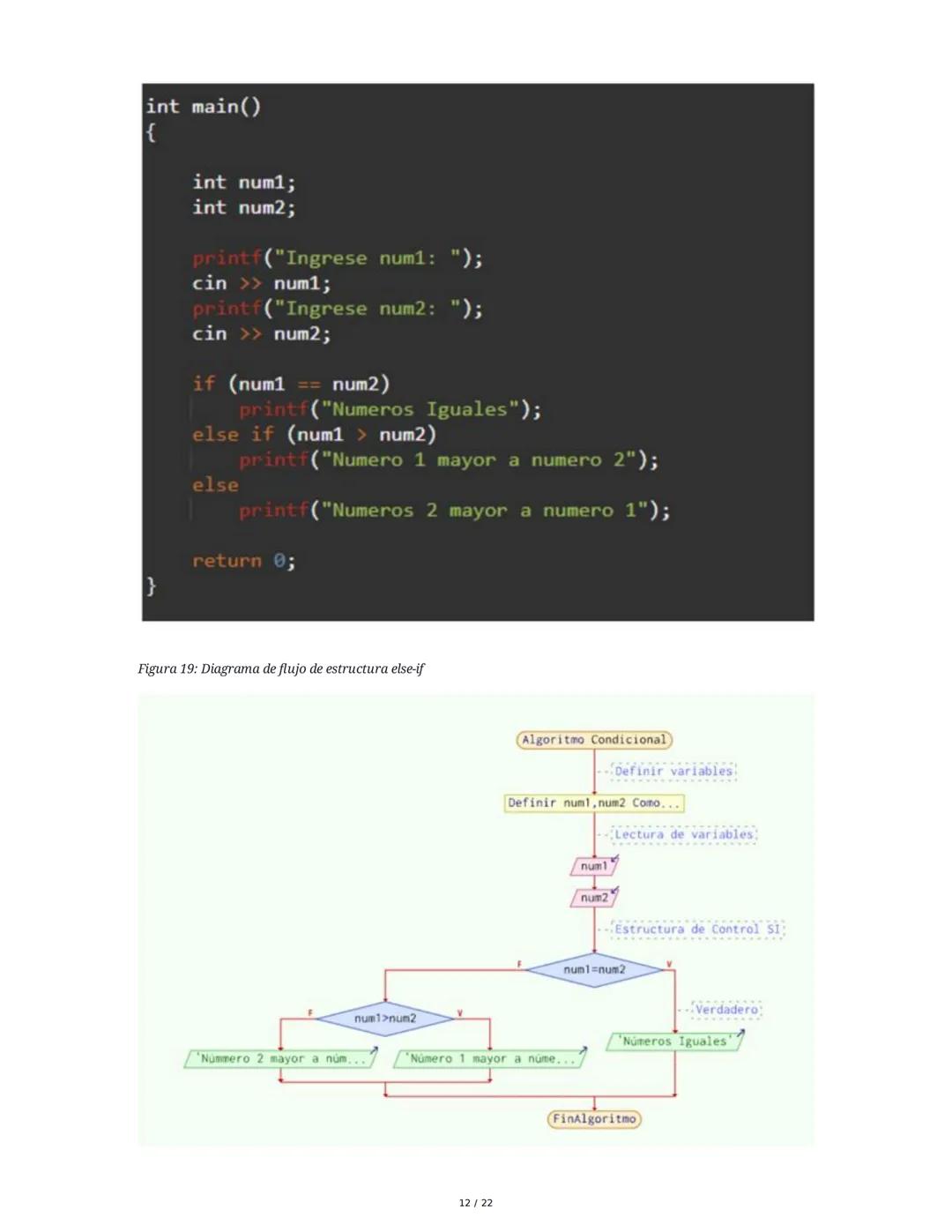

La estructura más básica es if (si), que evalúa una expresión booleana y ejecuta un bloque de código solo si esa expresión es verdadera. Por ejemplo, en C++ podríamos escribir:

if (num1 == num2)
    printf("Numeros Iguales");
else
    printf("Numeros Distintos");

Esto compara si dos números son iguales y muestra un mensaje apropiado. La parte else (sino) es opcional y se ejecuta cuando la condición es falsa.

En esta estructura, es crucial entender los operadores de comparación como igual (==), distinto (!=), mayor que (>), menor que (<), mayor o igual (>=) y menor o igual (<=).

💡 Error común: No confundas el operador de asignación (=) con el de comparación (==). Escribir if (num1 = num2) asignará el valor de num2 a num1 y evaluará si ese valor es distinto de cero, en lugar de comparar si son iguales.
