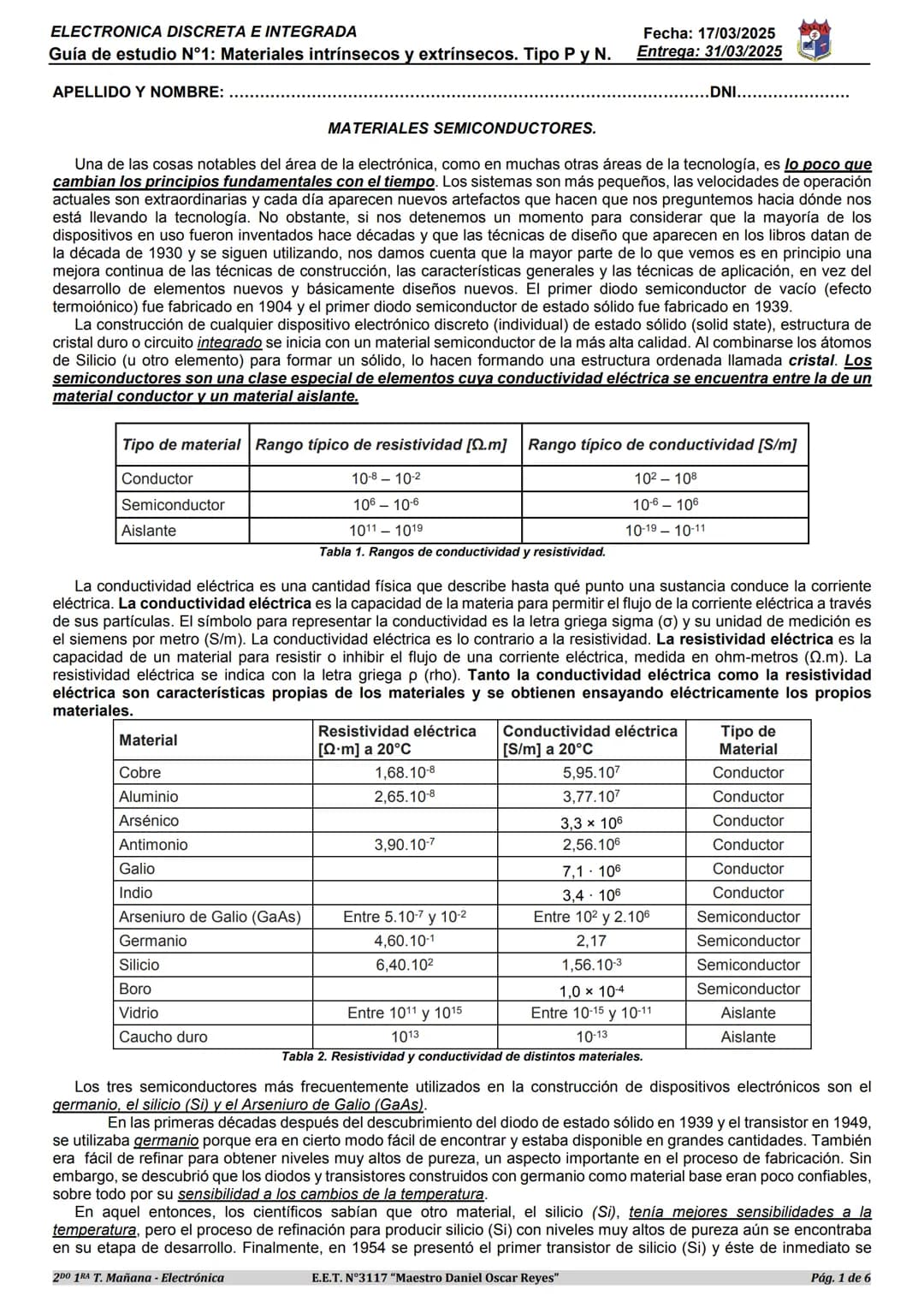

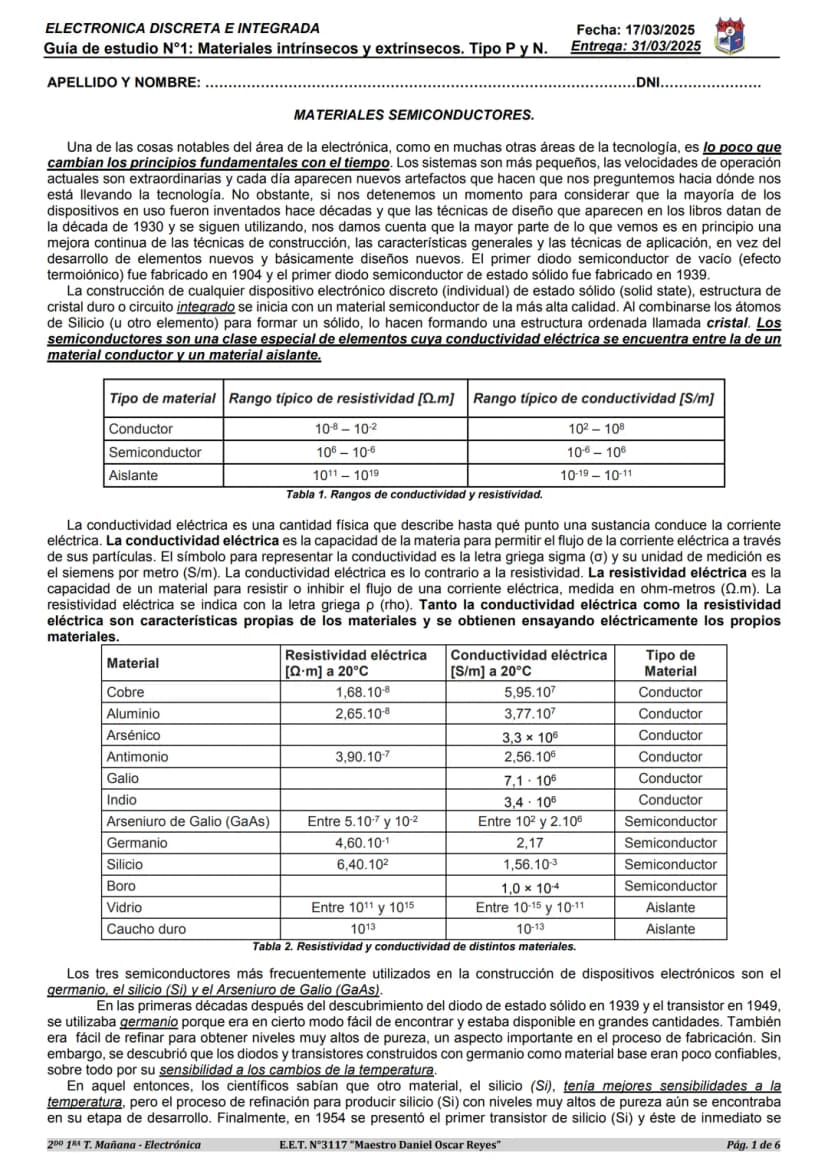

Historia y Evolución de los Semiconductores

Los semiconductores han revolucionado el mundo de la electrónica. Todo comenzó en 1874 con Ferdinand Braun, quien descubrió que ciertos materiales conducían electricidad de manera diferente según la polaridad. El primer diodo semiconductor de estado sólido se fabricó en 1906, y el primer transistor apareció en 1947 en los Laboratorios Bell.

Inicialmente se utilizaba germanio para fabricar dispositivos semiconductores, pero este material resultaba muy sensible a la temperatura. Por eso, el silicio se convirtió en el material preferido para la fabricación de componentes electrónicos, ya que es más estable térmicamente y abundante en la Tierra.

En los años 70 surgió el primer transistor de Arseniuro de Galio (GaAs), capaz de operar a velocidades hasta cinco veces mayores que el silicio. Este avance fue crucial para el desarrollo de circuitos integrados a gran escala (VLSI) de alta velocidad.

💡 ¿Sabías que el silicio, el material más usado en electrónica, es el segundo elemento más abundante en la corteza terrestre después del oxígeno?

Los átomos de los semiconductores tienen características especiales: el silicio y el germanio son tetravalentes (tienen 4 electrones en su capa externa), mientras que el galio es trivalente (3 electrones) y el arsénico pentavalente (5 electrones). Esta configuración permite la formación de enlaces covalentes que determinan sus propiedades eléctricas.

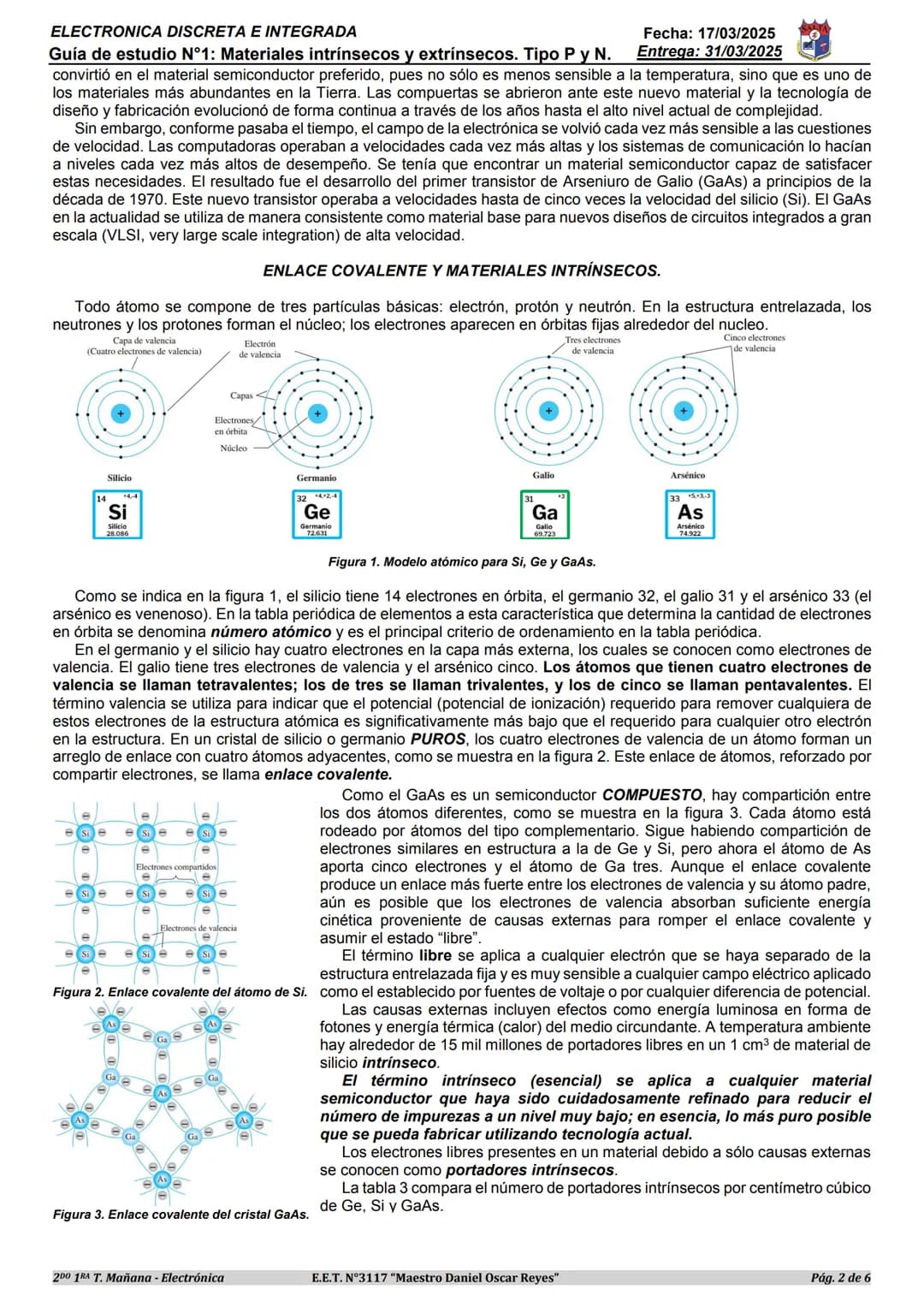

Materiales Intrínsecos y Enlaces Covalentes

Los materiales intrínsecos son semiconductores en su forma más pura posible. El silicio y el germanio son ejemplos perfectos, con sus 4 electrones de valencia que forman enlaces covalentes con átomos vecinos, creando una estructura cristalina estable.

Estos enlaces covalentes pueden romperse por efecto de la temperatura o la luz, liberando electrones libres que pueden moverse por el material. A temperatura ambiente, un centímetro cúbico de silicio intrínseco contiene aproximadamente 15 mil millones de portadores libres.

La movilidad relativa de estos portadores es crucial para el rendimiento de los dispositivos electrónicos. El GaAs tiene una movilidad más de cinco veces mayor que el silicio, lo que explica por qué los dispositivos de arseniuro de galio pueden operar a frecuencias mucho más altas.

🔍 Un dato interesante: mientras los conductores aumentan su resistencia con la temperatura (coeficiente positivo), los semiconductores la disminuyen (coeficiente negativo), porque el calor genera más portadores libres.

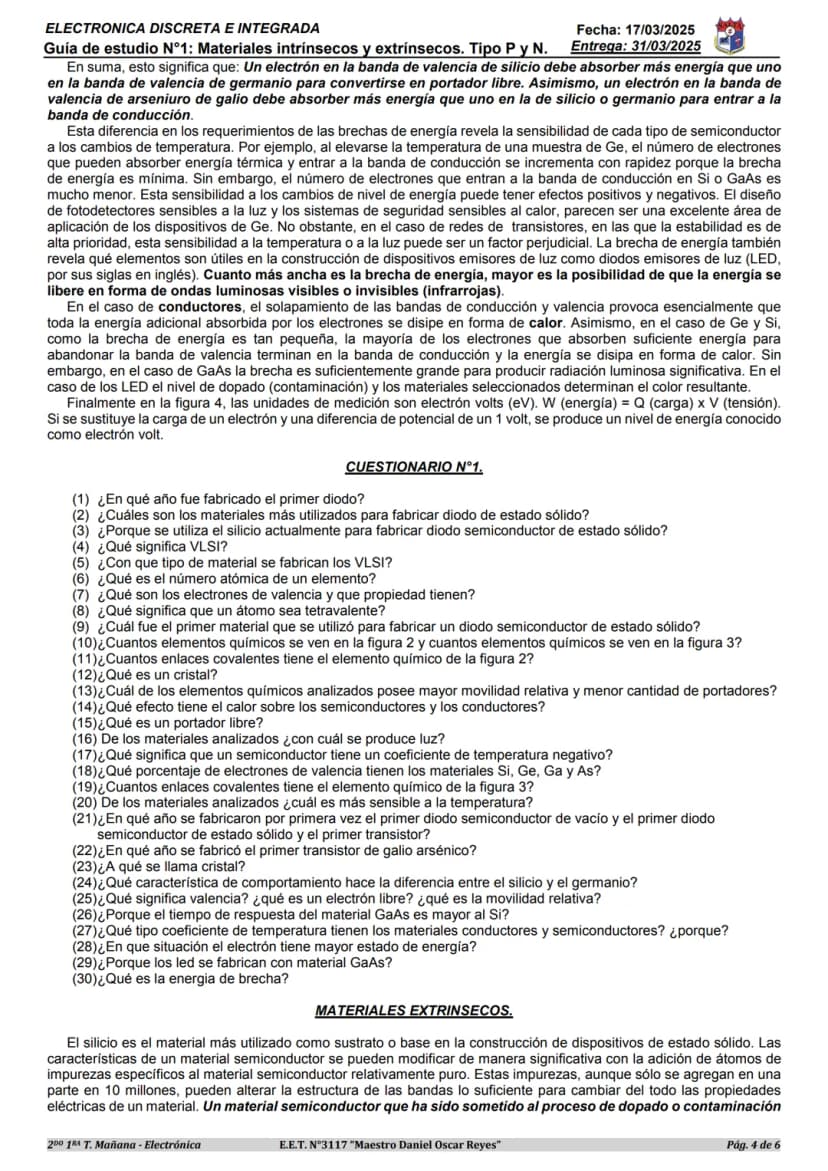

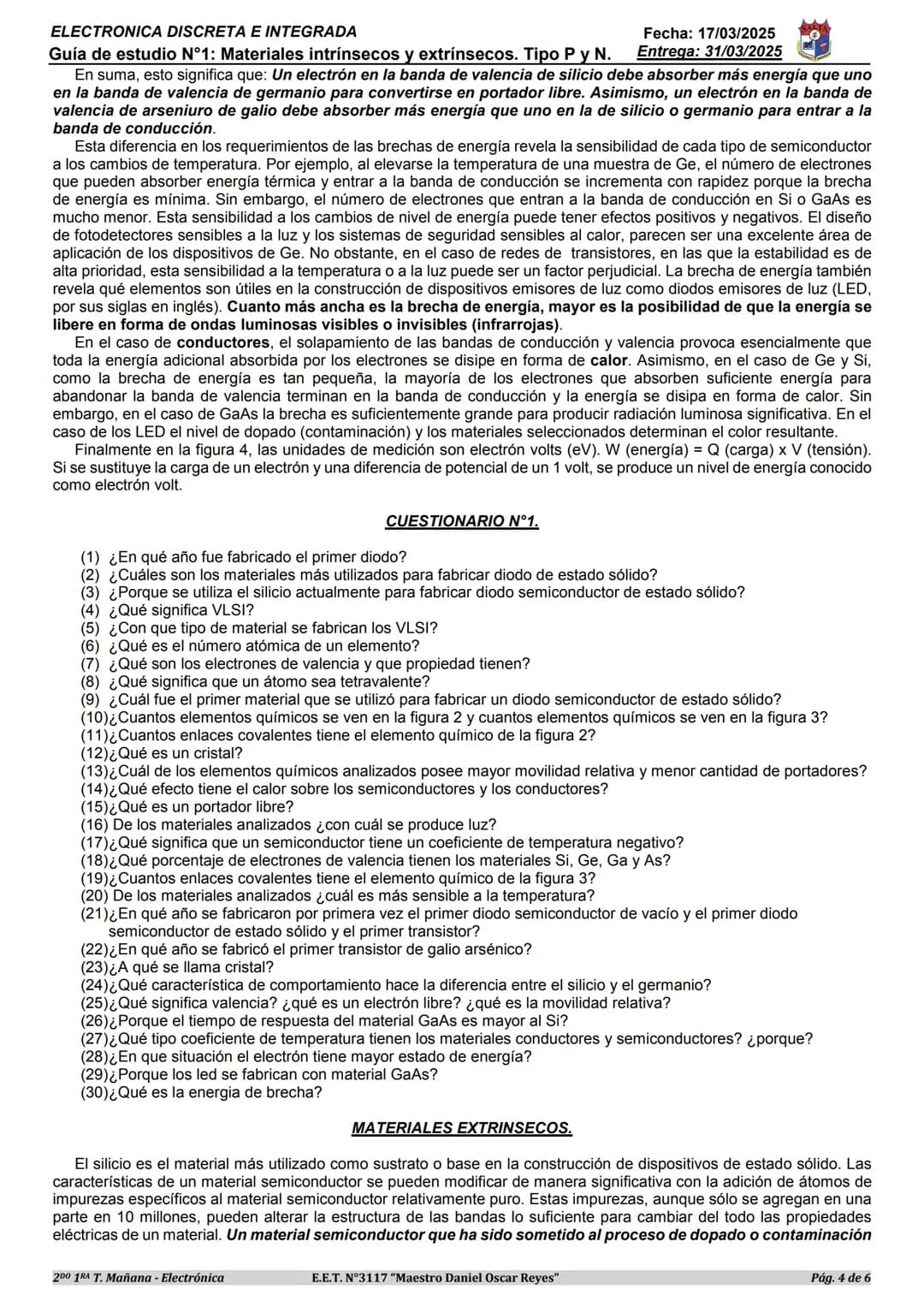

En cuanto a la energía de brecha (Energy gap o Eg), representa la energía que necesita un electrón para pasar de la banda de valencia a la banda de conducción. Esta brecha es diferente para cada semiconductor: el germanio tiene la menor (0,67 eV), seguido por el silicio (1,1 eV) y el GaAs (1,43 eV). Esto explica por qué el germanio es más sensible a la temperatura, mientras que el arseniuro de galio puede emitir luz al liberar esa mayor energía.

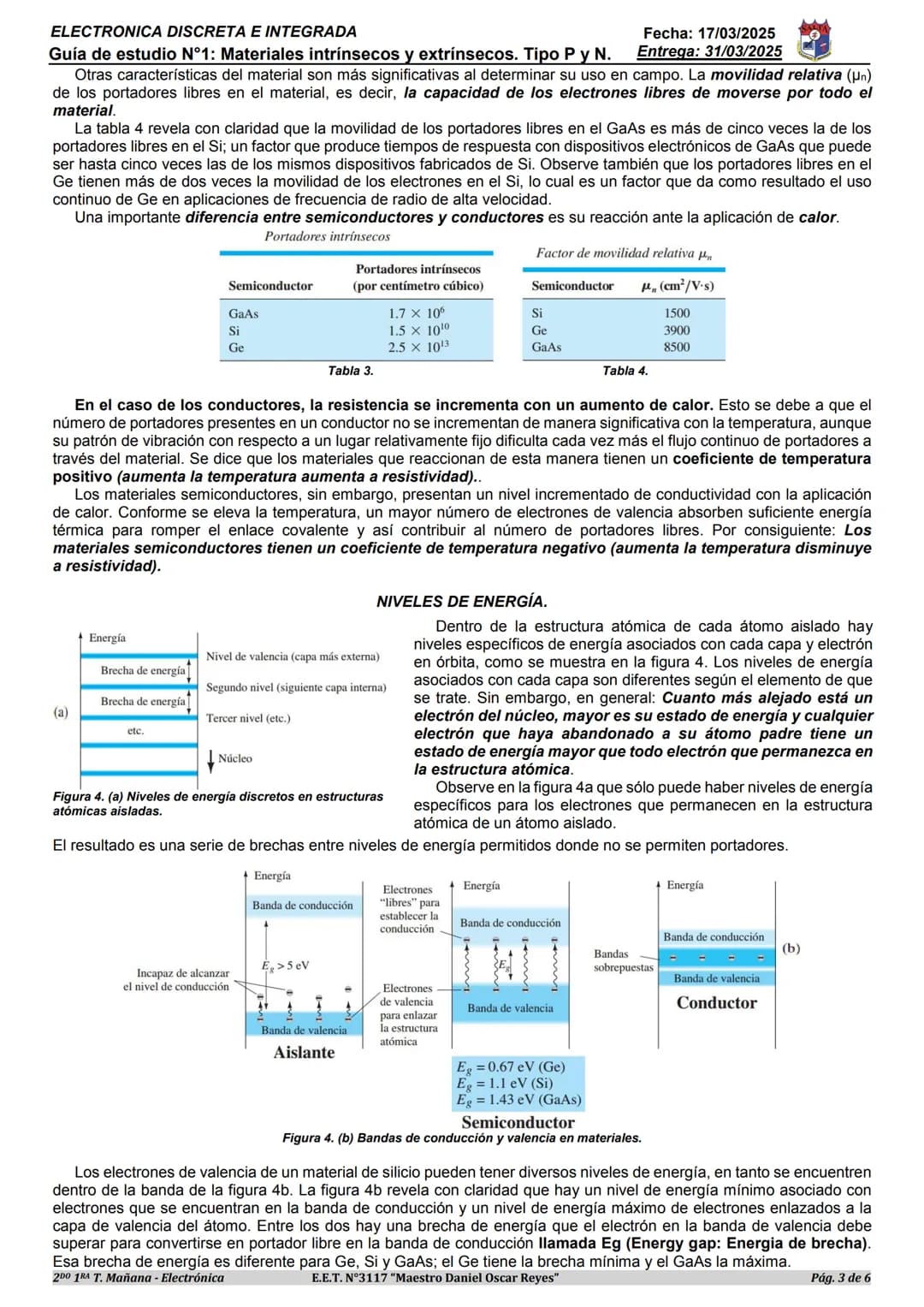

Niveles de Energía y Bandas

Los semiconductores tienen una estructura de bandas de energía fundamental para entender su comportamiento. Dentro de cada átomo existen niveles específicos de energía asociados con cada capa de electrones.

La banda de valencia contiene los electrones que participan en los enlaces covalentes, mientras que la banda de conducción alberga a los electrones libres que pueden moverse por el material. Entre estas dos bandas existe una brecha de energía (Eg) que los electrones deben superar para convertirse en portadores libres.

Esta brecha energética varía según el material: el germanio tiene la menor (0,67 eV), el silicio una intermedia (1,1 eV) y el GaAs la mayor (1,43 eV). Esta diferencia explica por qué el germanio es más sensible a la temperatura, ya que sus electrones necesitan menos energía para volverse libres.

💡 La amplia brecha energética del GaAs permite que libere energía en forma de luz visible o infrarroja, lo que lo hace ideal para fabricar LED y dispositivos optoelectrónicos.

Los conductores tienen bandas de valencia y conducción superpuestas, por lo que la energía adicional se disipa como calor. Los aislantes tienen una brecha tan grande (>5 eV) que prácticamente ningún electrón puede alcanzar la banda de conducción. Los semiconductores se encuentran en un punto intermedio perfecto que permite controlar su conductividad mediante temperatura, luz o dopado.

La unidad de medida para estos niveles de energía es el electrón-volt (eV), que representa la energía que adquiere un electrón al moverse a través de una diferencia de potencial de un volt.

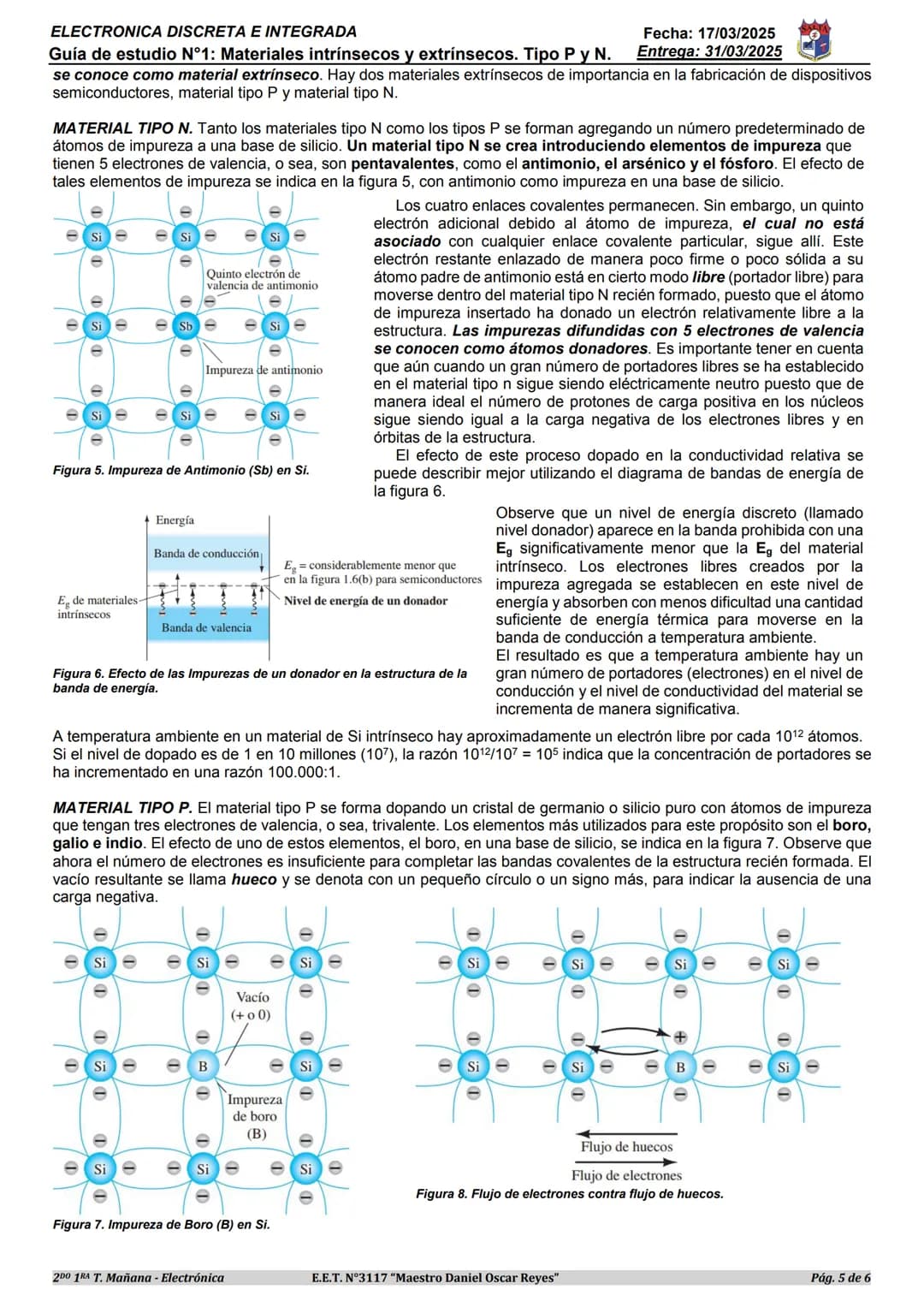

Materiales Extrínsecos: Semiconductores Dopados

Los materiales extrínsecos son semiconductores que han sido modificados mediante la adición controlada de impurezas específicas, un proceso conocido como dopado. Aunque estas impurezas se agregan en proporciones mínimas (una parte en 10 millones), pueden alterar completamente las propiedades eléctricas del material.

El semiconductor tipo N se crea al introducir elementos pentavalentes (con 5 electrones de valencia) como el antimonio, arsénico o fósforo en una base de silicio. El efecto es fascinante: cuatro de los cinco electrones de valencia forman enlaces covalentes, pero el quinto queda débilmente unido y se convierte en un portador libre.

Estos átomos pentavalentes se denominan átomos donadores porque "donan" un electrón a la estructura. En el diagrama de bandas de energía, aparece un nivel donador cercano a la banda de conducción, facilitando el salto de electrones.

🔬 ¡Increíble! Un semiconductor dopado puede aumentar su concentración de portadores hasta 100.000 veces respecto al material intrínseco, mejorando drásticamente su conductividad.

A pesar del aumento de portadores libres, el material tipo N sigue siendo eléctricamente neutro, ya que el número de protones en los núcleos iguala el número total de electrones. Esta neutralidad eléctrica es fundamental para entender el funcionamiento de los dispositivos semiconductores.

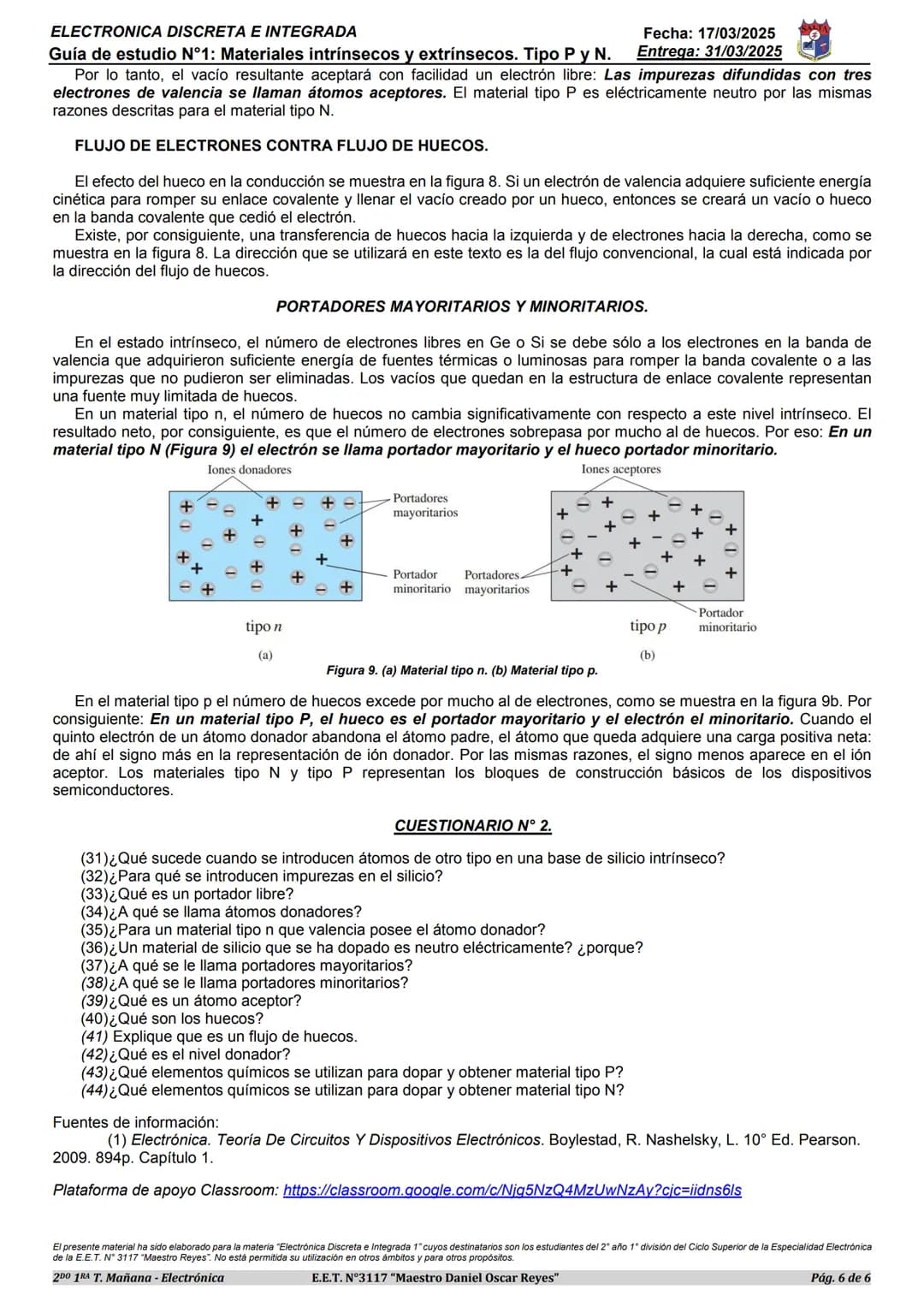

Material Semiconductor Tipo P

El material tipo P representa la otra cara de los semiconductores dopados. Se crea al introducir elementos trivalentes (con 3 electrones de valencia) como el boro, galio o indio en una base de silicio o germanio.

El efecto del dopado tipo P es fascinante: al tener solo tres electrones de valencia, estos átomos no pueden completar los cuatro enlaces covalentes requeridos en la estructura cristalina del silicio. Esta ausencia de un electrón crea un hueco, representado como un pequeño círculo o un signo positivo, que actúa como la ausencia de una carga negativa.

Estos huecos funcionan como portadores de carga positiva en el material. Aunque físicamente lo que se mueve son electrones que saltan para llenar los huecos vecinos, el efecto neto es como si los huecos se desplazaran en dirección opuesta al flujo de electrones.

💡 Aunque parezca extraño, los huecos en un semiconductor tipo P se comportan exactamente como partículas con carga positiva, permitiendo el diseño de circuitos donde la corriente puede controlarse mediante la interacción entre cargas positivas y negativas.

El material tipo P es uno de los pilares fundamentales de la electrónica moderna, ya que la unión de materiales P y N crea la famosa unión PN, componente básico de diodos, transistores y casi todos los dispositivos semiconductores que usamos diariamente.
