Introducción a la Geometría Lineal en el Plano

Introducción a la Geometría Lineal

La Geometría Lineal en el Plano nos permite analizar y representar matemáticamente objetos geométricos en dos dimensiones. Este curso, diseñado para las carreras de Licenciatura en Estadística y Licenciatura en Ciencia de Datos, establece las bases fundamentales para comprender las relaciones espaciales mediante el álgebra.

Los temas que estudiaremos te permitirán traducir problemas geométricos a ecuaciones algebraicas y viceversa. Dominar estos conceptos será esencial para avanzar en materias como cálculo multivariable, análisis de datos, y algoritmos de aprendizaje automático.

¡Dato clave! La geometría lineal no solo es teoría abstracta, sino que tiene aplicaciones directas en visualización de datos, análisis de clusters y algoritmos de inteligencia artificial.

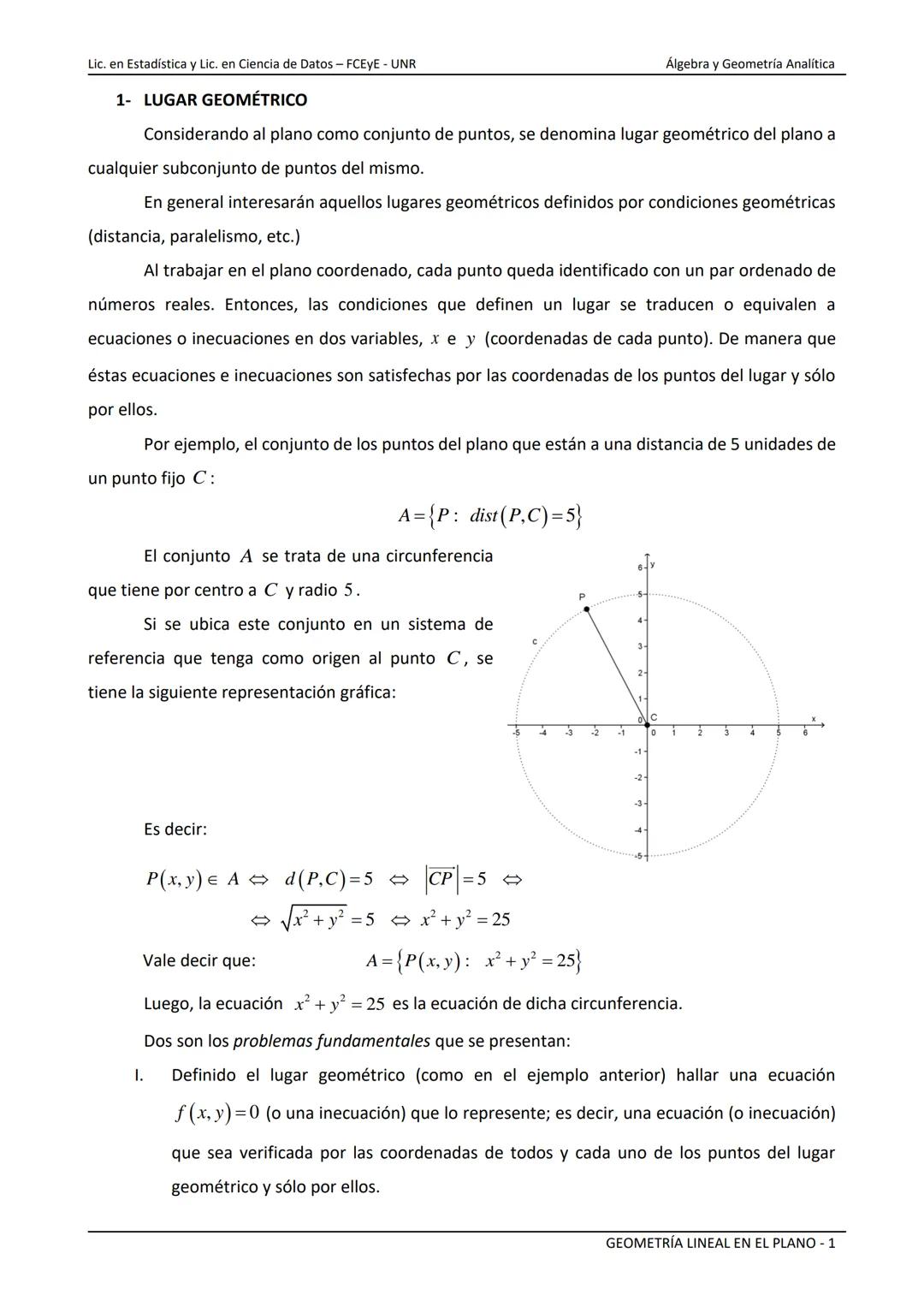

Lugar Geométrico

Un lugar geométrico es cualquier conjunto de puntos del plano que comparten una propiedad específica. Lo interesante es que podemos expresarlo mediante ecuaciones o inecuaciones algebraicas.

Al trabajar en el plano coordenado, cada punto queda identificado por un par ordenado de números reales (x,y). Las condiciones geométricas (como distancias o posiciones relativas) se traducen a ecuaciones o inecuaciones que son satisfechas únicamente por los puntos del lugar.

Por ejemplo, consideremos los puntos que están a 5 unidades de distancia de un punto fijo C: A = {P: dist(P,C) = 5}

Este conjunto forma una circunferencia con centro en C y radio 5. Si ubicamos C en el origen de coordenadas, podemos representarlo mediante la ecuación: x² + y² = 25

Con este enfoque, enfrentamos dos problemas fundamentales:

1. Dado un lugar geométrico, encontrar su ecuación matemática
2. Dada una ecuación, determinar el lugar geométrico que representa

Recuerda: Un mismo lugar geométrico puede representarse de diferentes formas: mediante ecuaciones cartesianas f(x,y)=0 o ecuaciones paramétricas x=g$t$, y=h$t$.

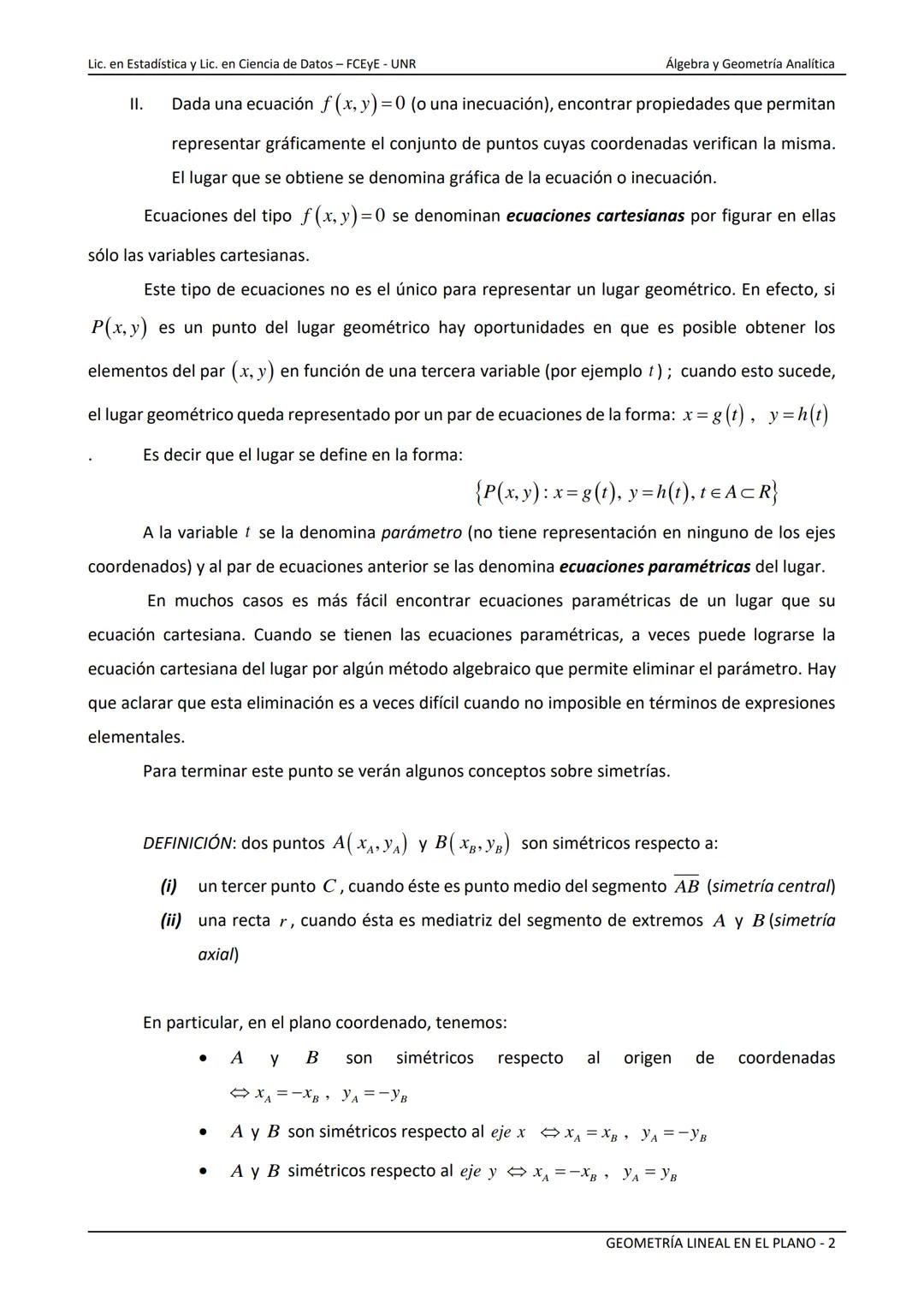

Simetrías en el Plano

La simetría es una propiedad fundamental que nos permite entender mejor las características de los lugares geométricos. Dos puntos pueden ser simétricos respecto a un punto o respecto a una recta.

Definición de simetría:

• Dos puntos A(xA, yA) y B(xB, yB) son simétricos respecto a un punto C cuando C es el punto medio del segmento AB (simetría central)
• Dos puntos son simétricos respecto a una recta r cuando r es la mediatriz del segmento que los une (simetría axial)

En el plano coordenado, estas simetrías tienen expresiones muy concretas:

• A y B son simétricos respecto al origen ↔ xA = -xB, yA = -yB
• A y B son simétricos respecto al eje x ↔ xA = xB, yA = -yB
• A y B son simétricos respecto al eje y ↔ xA = -xB, yA = yB

Estas propiedades te resultarán útiles para reconocer características de ecuaciones y simplificar muchos problemas de geometría analítica.

Consejo práctico: Cuando trabajes con ecuaciones de lugares geométricos, identificar las simetrías puede ayudarte a visualizar mejor la forma sin necesidad de graficar todos los puntos.

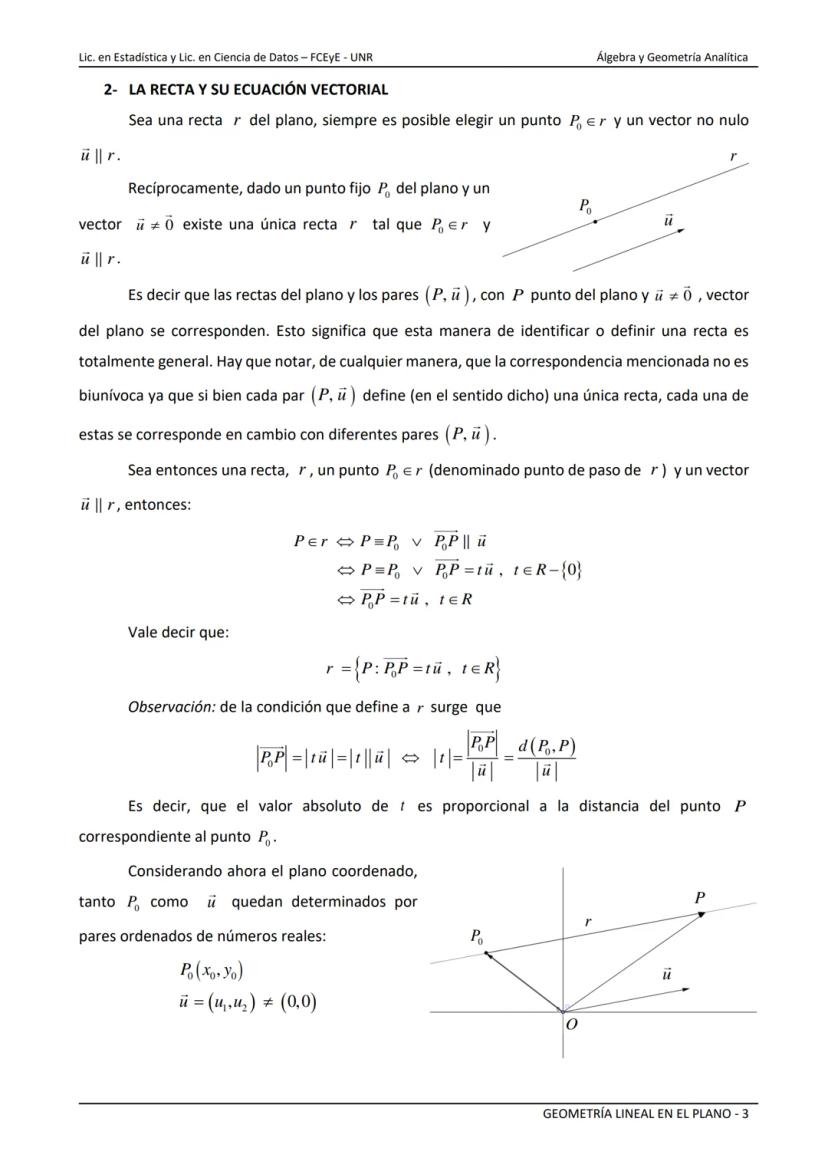

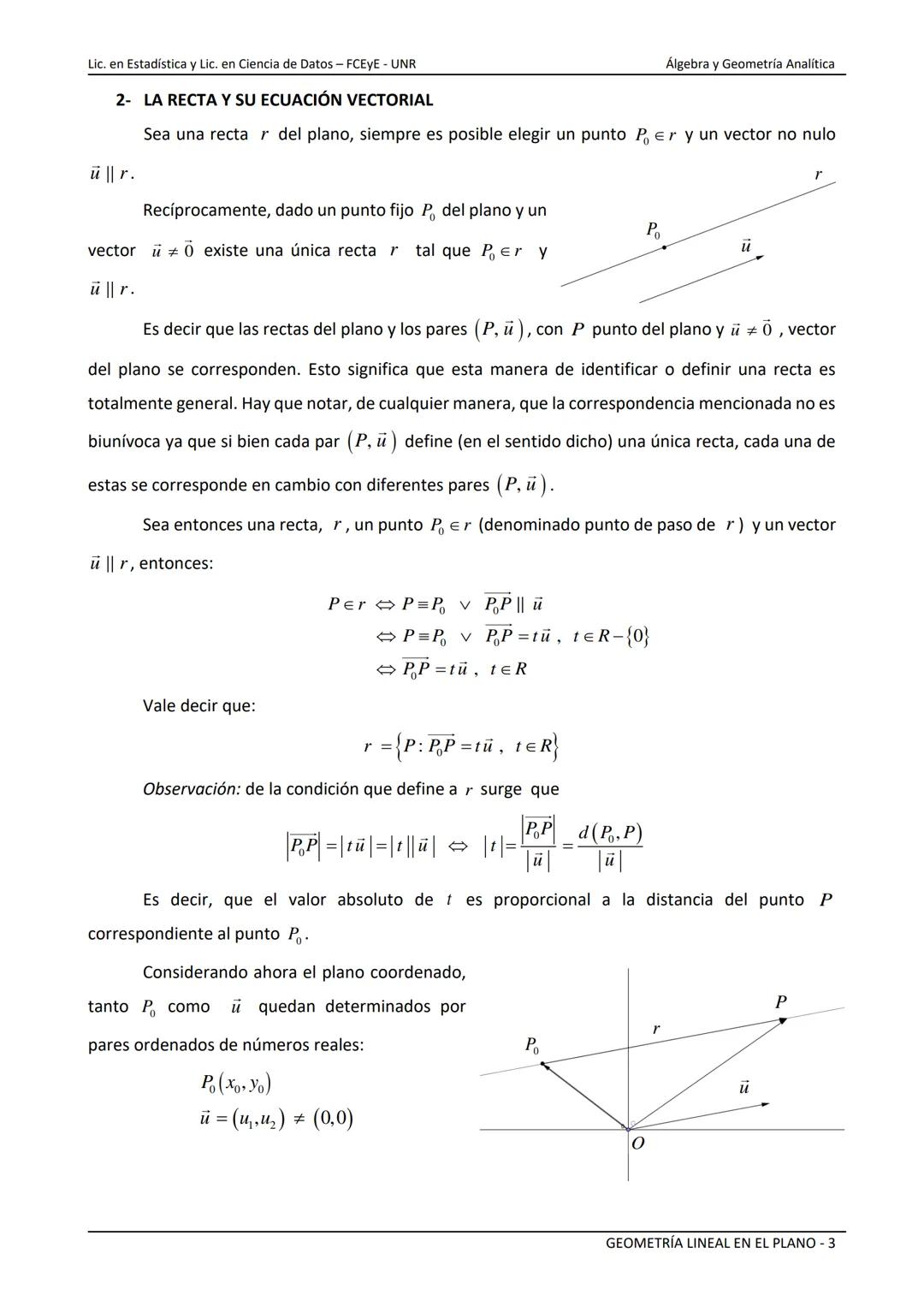

La Recta y su Ecuación Vectorial

La recta es el objeto geométrico más básico pero fundamental en geometría lineal. Para definir una recta en el plano necesitamos:

• Un punto P₀ que pertenece a la recta (punto de paso)
• Un vector no nulo ū que sea paralelo a la recta

Esta forma de definir una recta es completamente general, aunque no hay una correspondencia uno a uno entre rectas y pares (P₀, ū), ya que una misma recta puede representarse con diferentes puntos de paso y vectores directores.

Si consideramos un punto P cualquiera, este pertenecerá a la recta si y solo si el vector P₀P es paralelo a ū, lo que significa que P₀P = tū para algún valor real t. Esto nos da:

r = {P: P₀P = tū, t ∈ ℝ}

En el plano coordenado, si P₀(x₀, y₀) y ū = (u₁, u₂), entonces un punto P(x,y) pertenece a la recta si y solo si:

P(x,y) ∈ r ↔ OP = OP₀ + tū, t ∈ ℝ

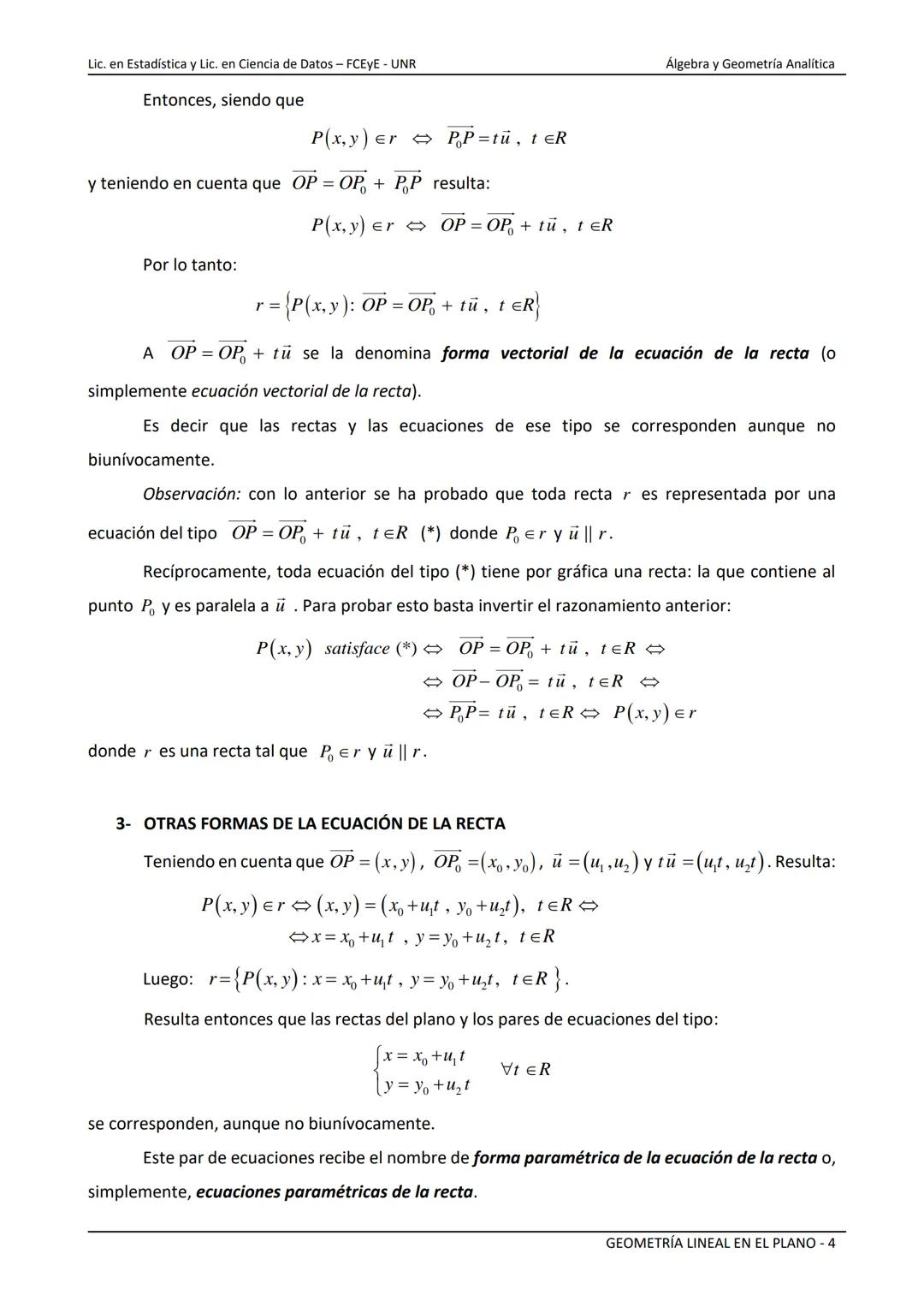

Esta expresión se conoce como la forma vectorial de la ecuación de la recta.

Dato interesante: El valor absoluto del parámetro t es proporcional a la distancia entre el punto P y el punto de referencia P₀: |t| = d(P₀,P)/|ū|.

Otras Formas de la Ecuación de la Recta

A partir de la ecuación vectorial de la recta, podemos derivar otras formas útiles para diferentes situaciones.

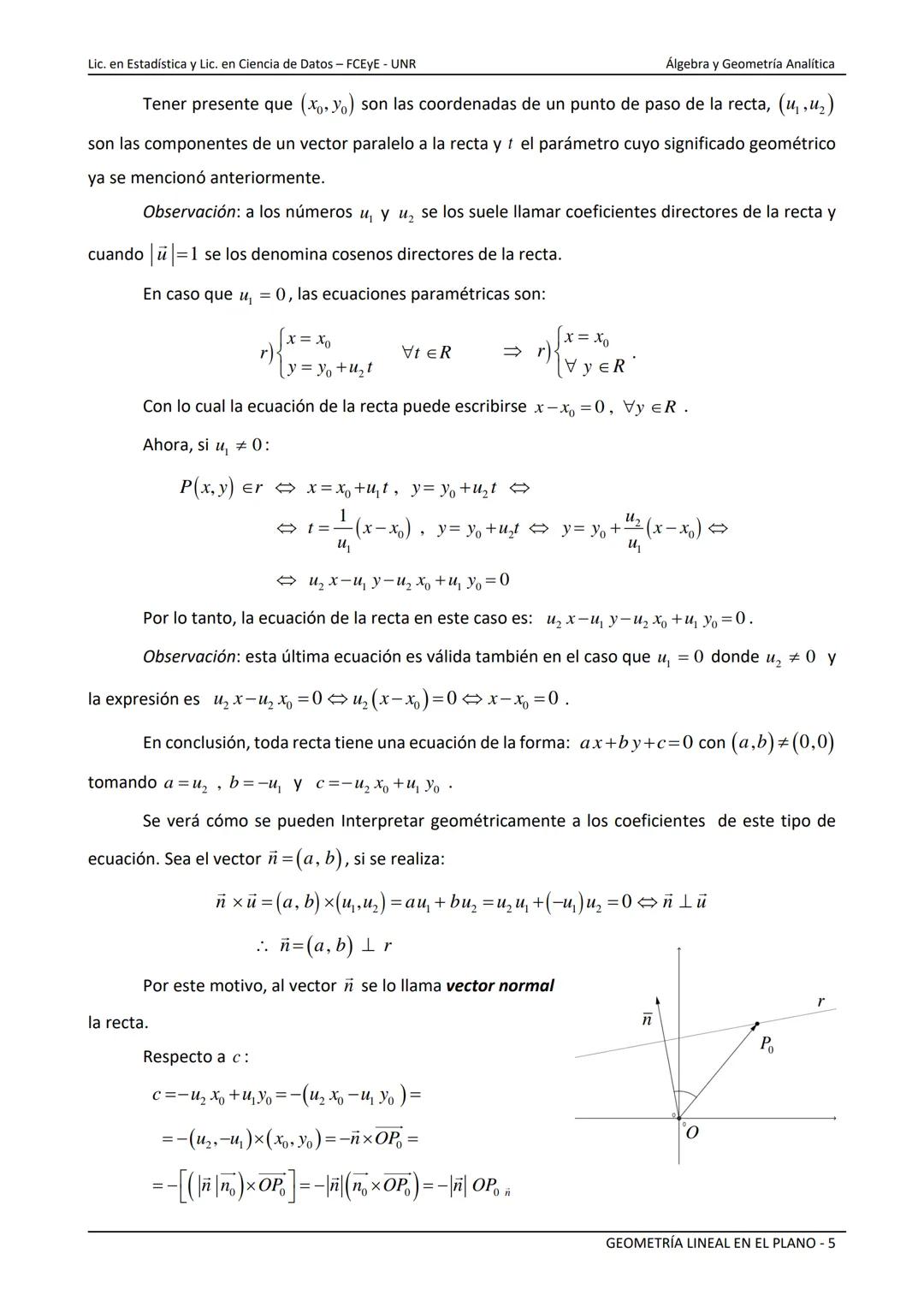

Forma paramétrica

Teniendo en cuenta que OP = (x,y), OP₀ = (x₀, y₀) y ū = (u₁, u₂), obtenemos:

x = x₀ + u₁t
y = y₀ + u₂t

donde t ∈ ℝ

Estas ecuaciones reciben el nombre de ecuaciones paramétricas de la recta. Aquí (x₀, y₀) son las coordenadas de un punto de la recta, (u₁, u₂) son los componentes del vector director, y t es el parámetro.

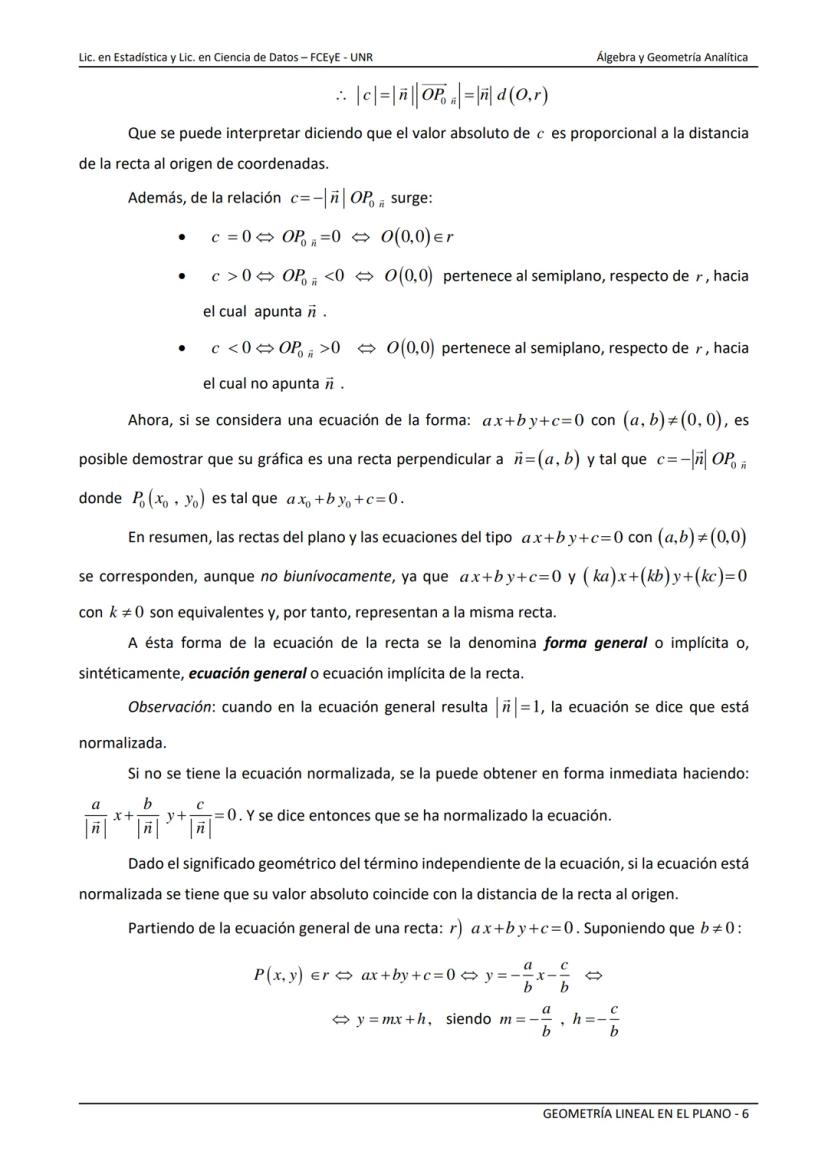

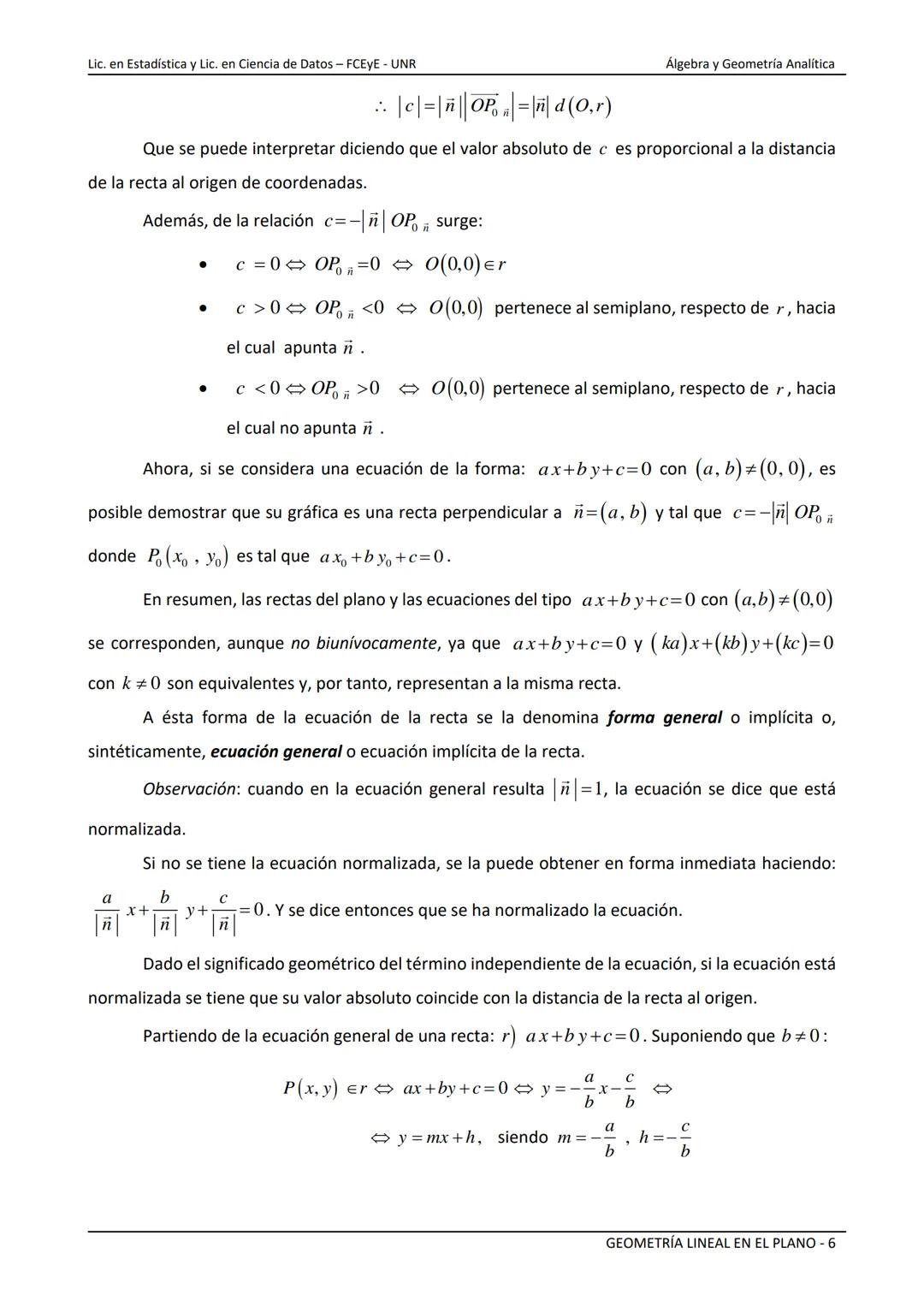

Forma general o implícita

Toda recta puede representarse mediante una ecuación de la forma:

ax + by + c = 0

donde (a,b) ≠ (0,0)

El vector ñ = (a,b) es perpendicular a la recta, por lo que se denomina vector normal. Además, si la ecuación está normalizada $|ñ| = 1$, el valor absoluto de c coincide con la distancia de la recta al origen.

Observación importante: Para normalizar la ecuación general, dividimos todos los términos por |ñ| = √$a² + b²$.

Formas Explícita y Segmentaria

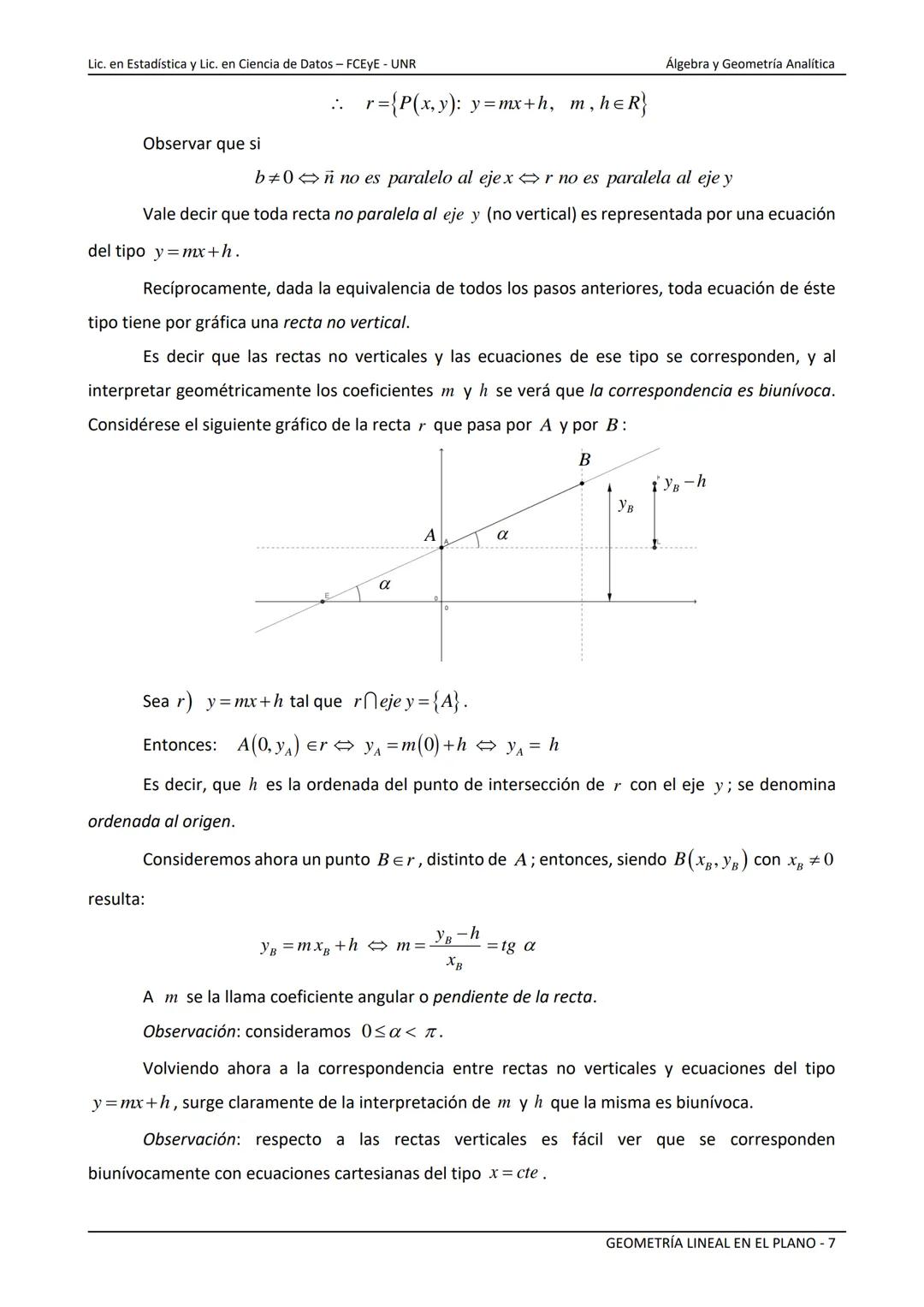

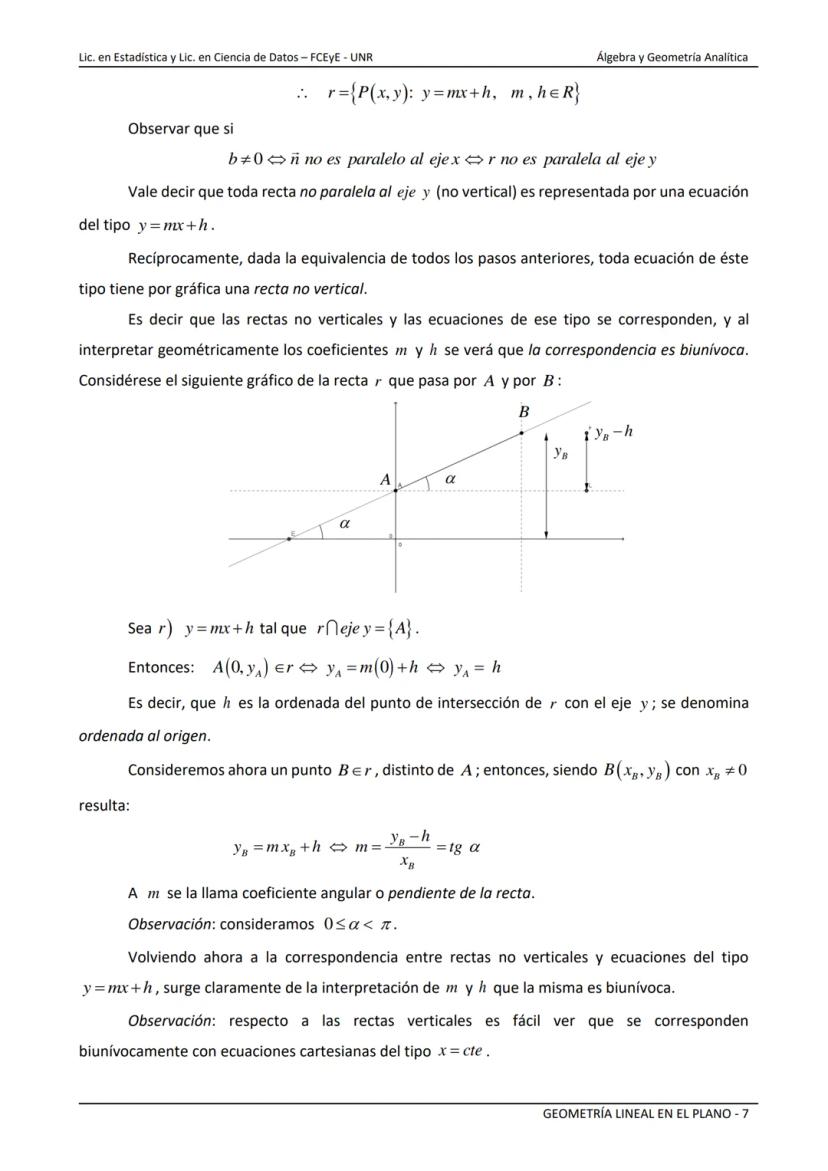

Forma explícita

Si en la ecuación general ax + by + c = 0 tenemos que b ≠ 0, podemos despejar y:

y = mx + h

donde m = -a/b y h = -c/b

Esta forma es válida para todas las rectas no paralelas al eje y (no verticales). Los coeficientes m y h tienen interpretaciones geométricas claras:

• m es el coeficiente angular o pendiente de la recta (m = tan α, donde α es el ángulo que forma la recta con el semieje x positivo)
• h es la ordenada al origen (el valor de y donde la recta corta al eje y)

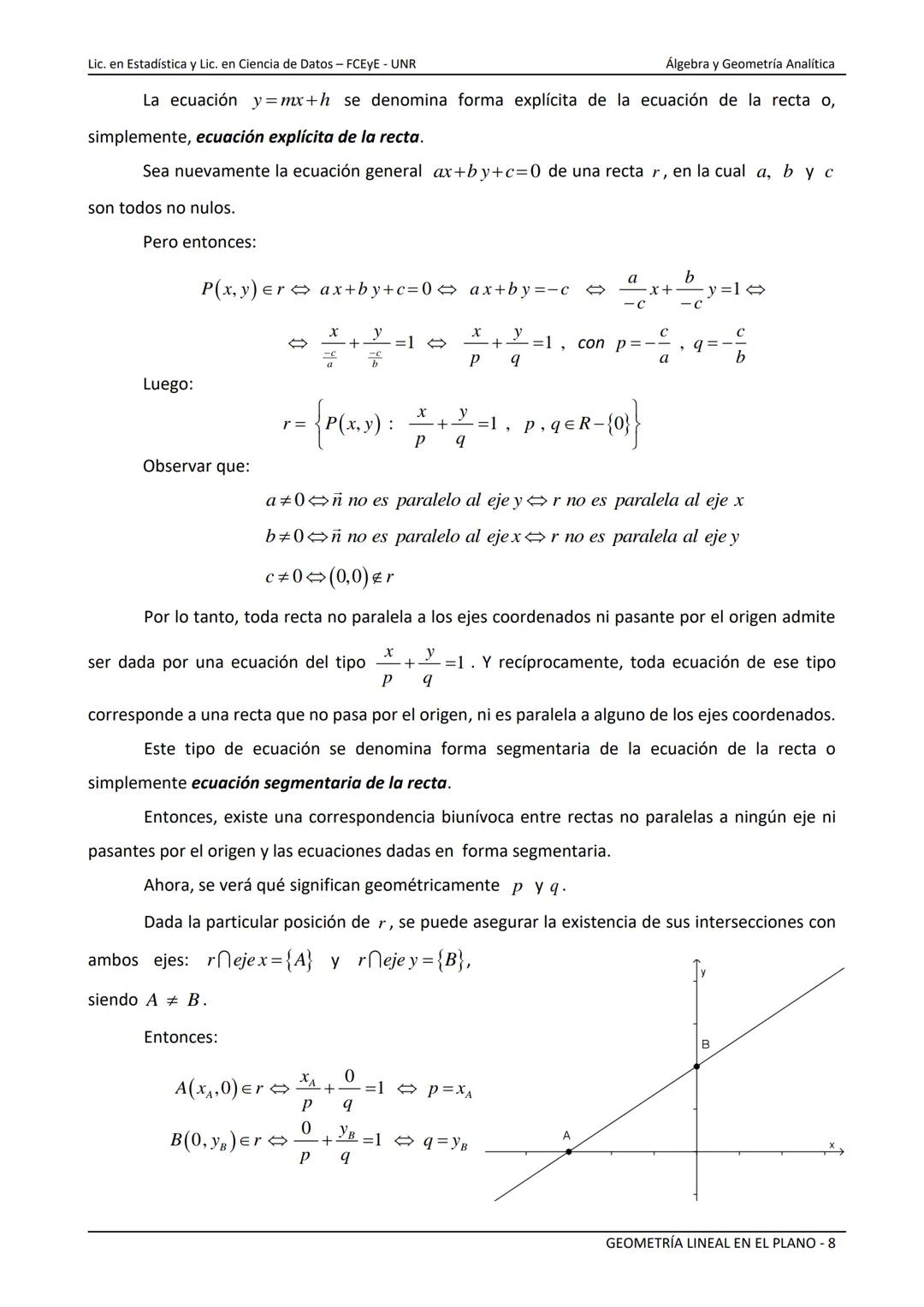

Forma segmentaria

Si a, b y c son todos no nulos en la ecuación general, podemos escribir:

x/p + y/q = 1

donde p = -c/a y q = -c/b

Esta forma es útil para rectas que no son paralelas a los ejes y que no pasan por el origen. Los valores p y q representan:

• p: abscisa al origen (donde la recta corta al eje x)
• q: ordenada al origen (donde la recta corta al eje y)

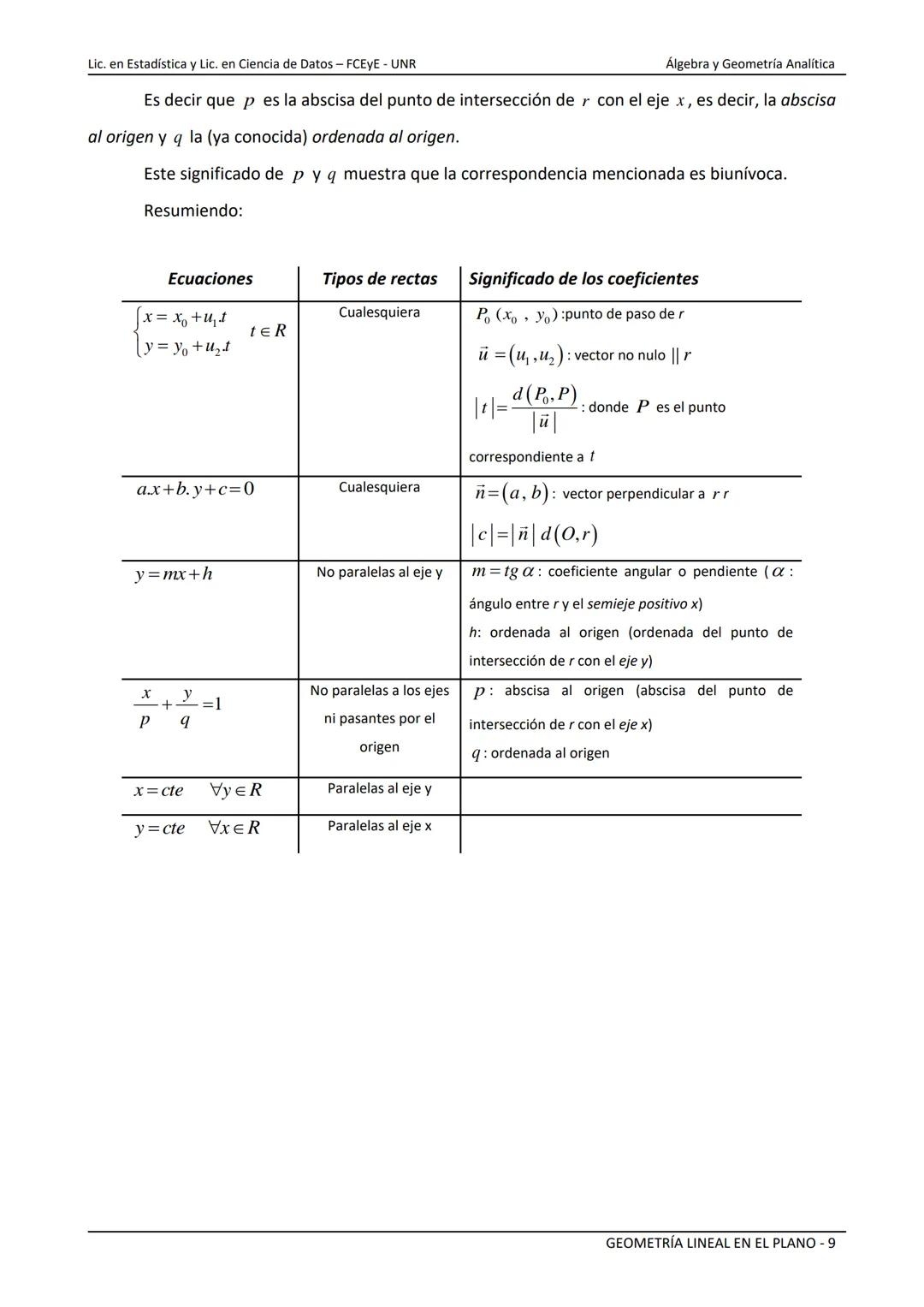

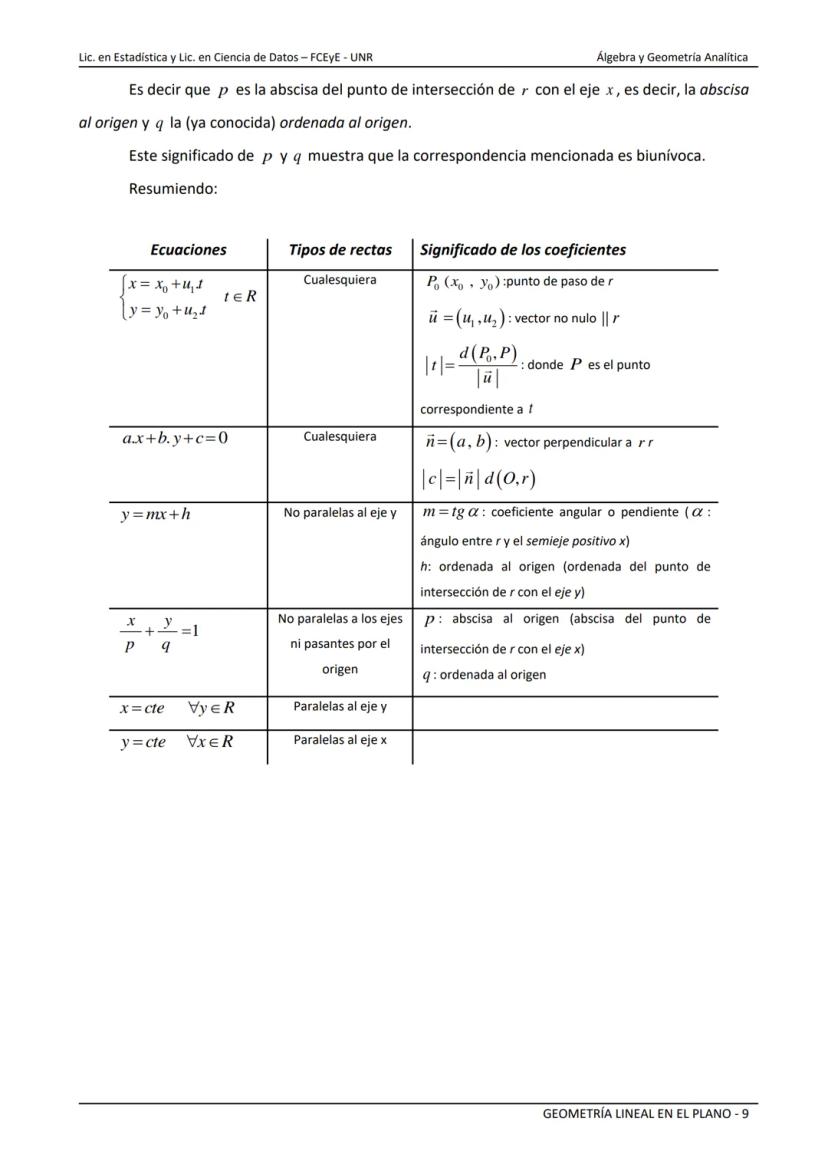

La tabla al final del texto resume todas estas formas con sus respectivos significados geométricos y restricciones.

Consejo práctico: La forma explícita es ideal para calcular valores de y dado x, mientras que la forma segmentaria facilita visualizar los puntos de intersección con los ejes.

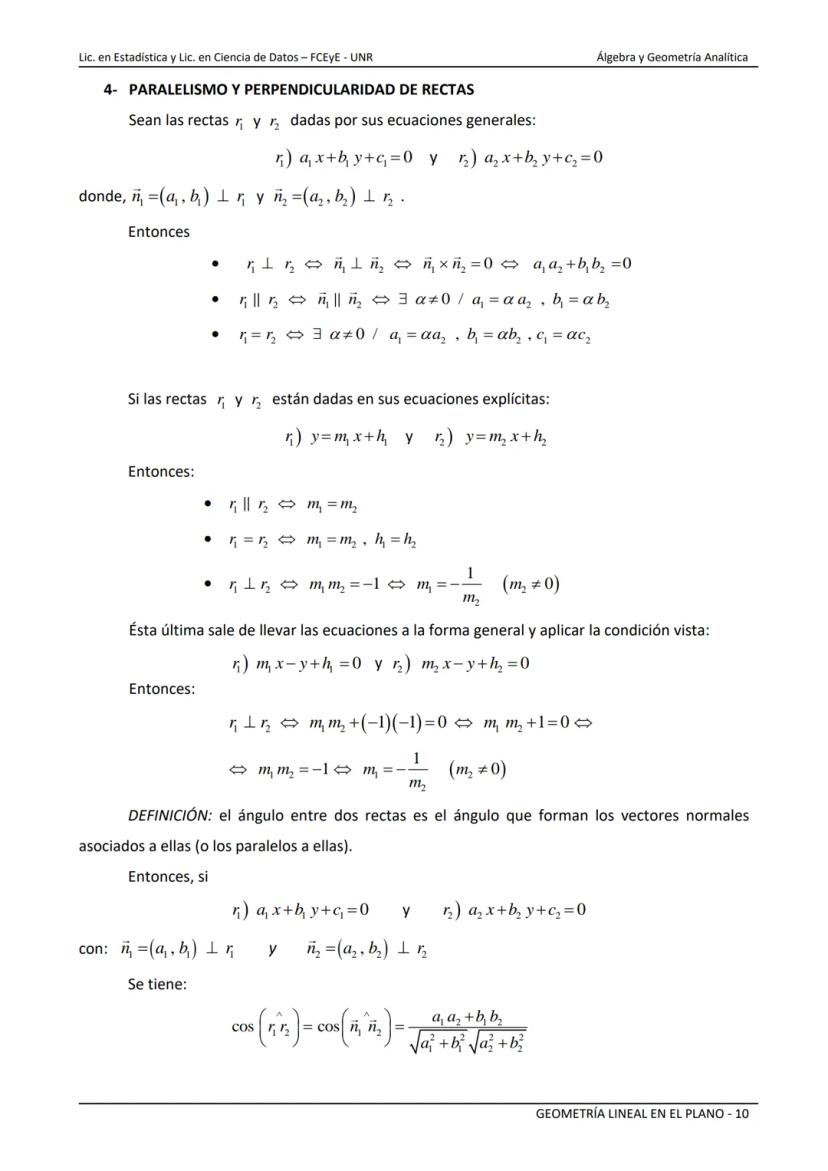

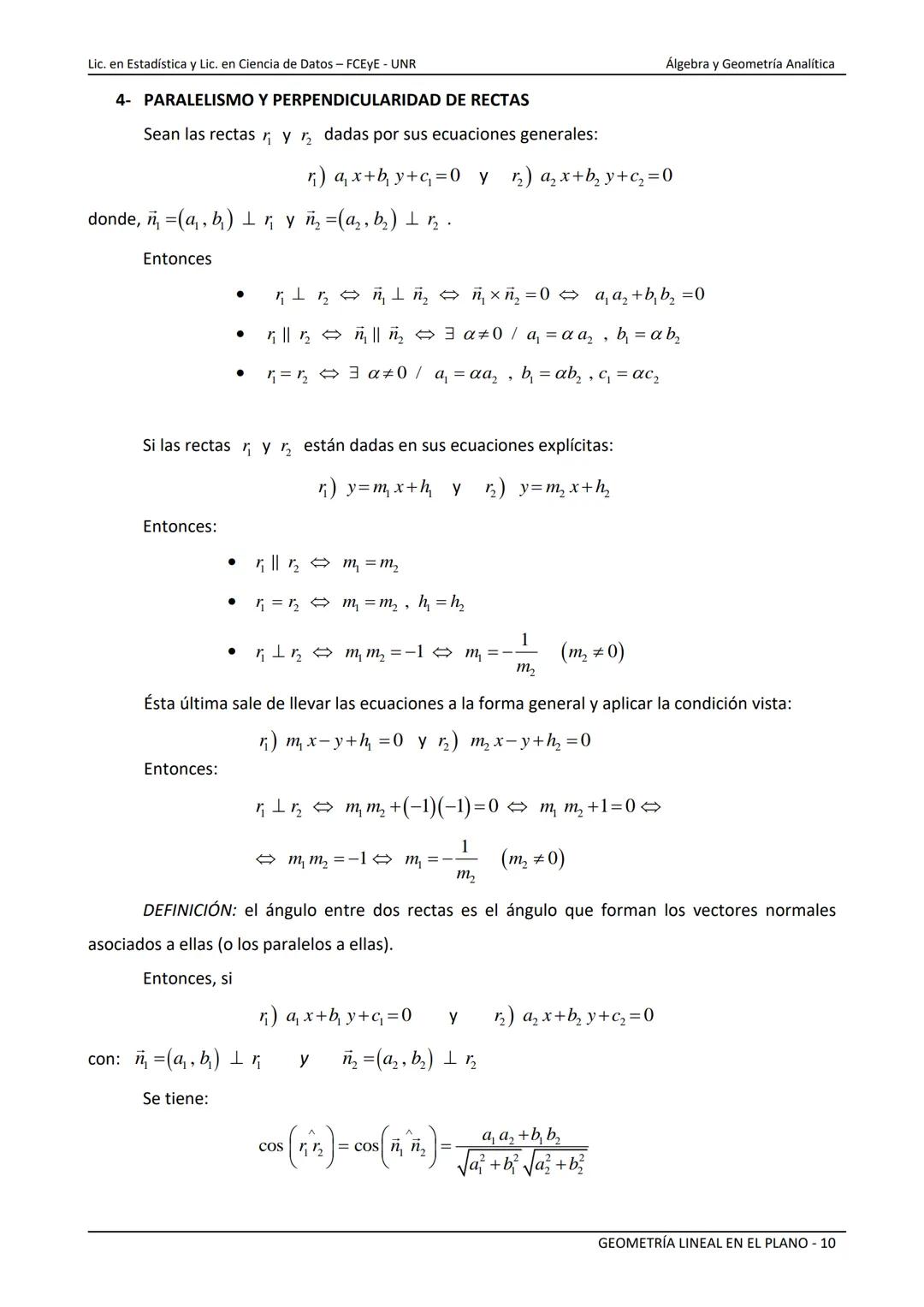

Paralelismo y Perpendicularidad

Las relaciones entre rectas son fundamentales en geometría analítica. Dos rectas pueden ser paralelas, perpendiculares o intersecarse en un ángulo cualquiera.

Sean las rectas r₁ y r₂ dadas por sus ecuaciones generales:

r₁) a₁x + b₁y + c₁ = 0
r₂) a₂x + b₂y + c₂ = 0

Con vectores normales ñ₁ = (a₁, b₁) y ñ₂ = (a₂, b₂), tenemos:

• Paralelismo: r₁ ∥ r₂ ⟺ ñ₁ ∥ ñ₂ ⟺ a₁/a₂ = b₁/b₂
• Coincidencia: r₁ = r₂ ⟺ existe λ≠0 tal que a₁ = λa₂, b₁ = λb₂, c₁ = λc₂
• Perpendicularidad: r₁ ⊥ r₂ ⟺ ñ₁ · ñ₂ = 0 ⟺ a₁a₂ + b₁b₂ = 0

Si las rectas están en forma explícita $y = mx + h$, entonces:

• r₁ ∥ r₂ ⟺ m₁ = m₂
• r₁ ⊥ r₂ ⟺ m₁m₂ = -1

El ángulo entre dos rectas se define como el ángulo entre sus vectores normales:

cos(r₁, r₂) = (a₁a₂ + b₁b₂)/(|ñ₁|·|ñ₂|)

Consejo útil: Para determinar rápidamente si dos rectas son perpendiculares, comprueba si el producto de sus pendientes es -1. Esta relación es clave en muchos problemas de geometría.

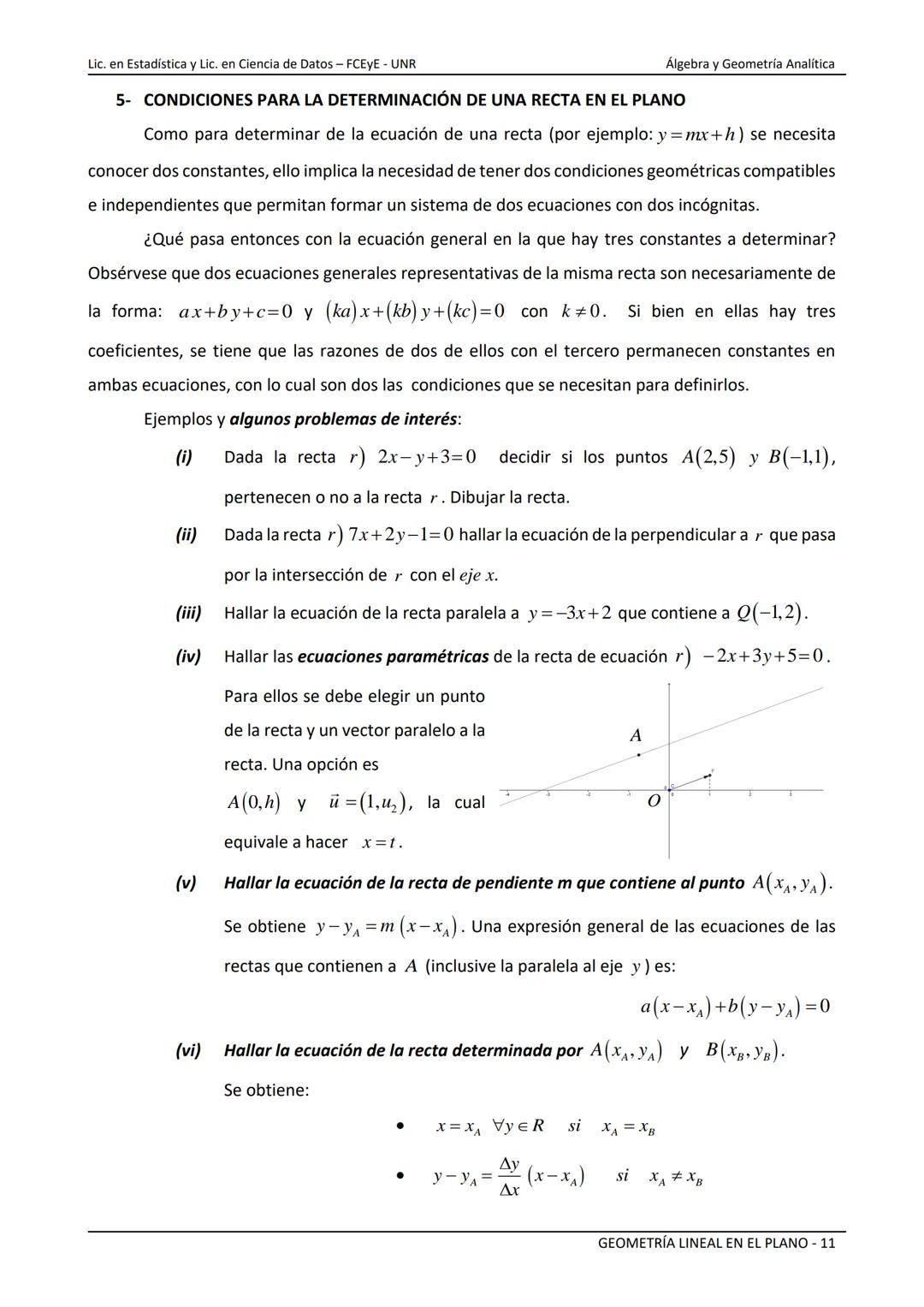

Determinación de Rectas

Para determinar la ecuación de una recta necesitamos dos condiciones geométricas independientes. Veamos algunos problemas típicos:

1. Recta que pasa por un punto con pendiente dada: Si A(xₐ, yₐ) y la pendiente es m, la ecuación es:

   y - yₐ = m(x - xₐ)


2. Recta que pasa por dos puntos: Si A(xₐ, yₐ) y B(xᵦ, yᵦ) con xₐ ≠ xᵦ, la ecuación es:

   y - yₐ = (yᵦ - yₐ)/(xᵦ - xₐ)(x - xₐ)


   Si xₐ = xᵦ, la ecuación es x = xₐ

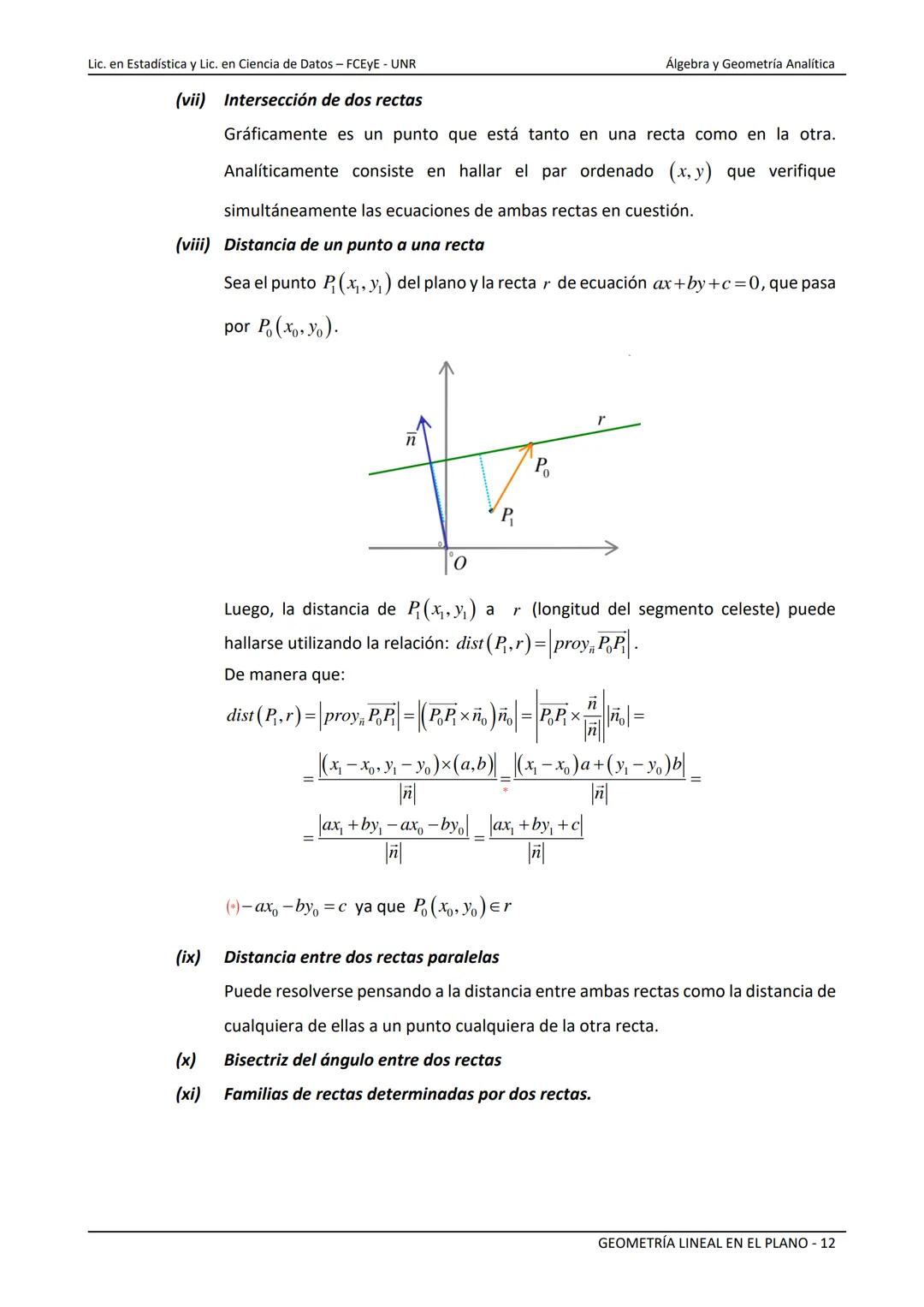

3. Distancia de un punto a una recta: Si P(x₁, y₁) y la recta es ax + by + c = 0, entonces:

   dist(P,r) = |ax₁ + by₁ + c|/√(a² + b²)


4. Intersección de dos rectas: Para encontrar el punto donde se cruzan, resolvemos el sistema formado por ambas ecuaciones.

Estos problemas son fundamentales y aparecen constantemente en aplicaciones prácticas. Dominar estas técnicas te permitirá resolver situaciones más complejas que combinen varios de estos elementos.

Recordatorio: Siempre puedes verificar si un punto pertenece a una recta sustituyendo sus coordenadas en la ecuación de la recta. Si la igualdad se cumple, el punto está en la recta.

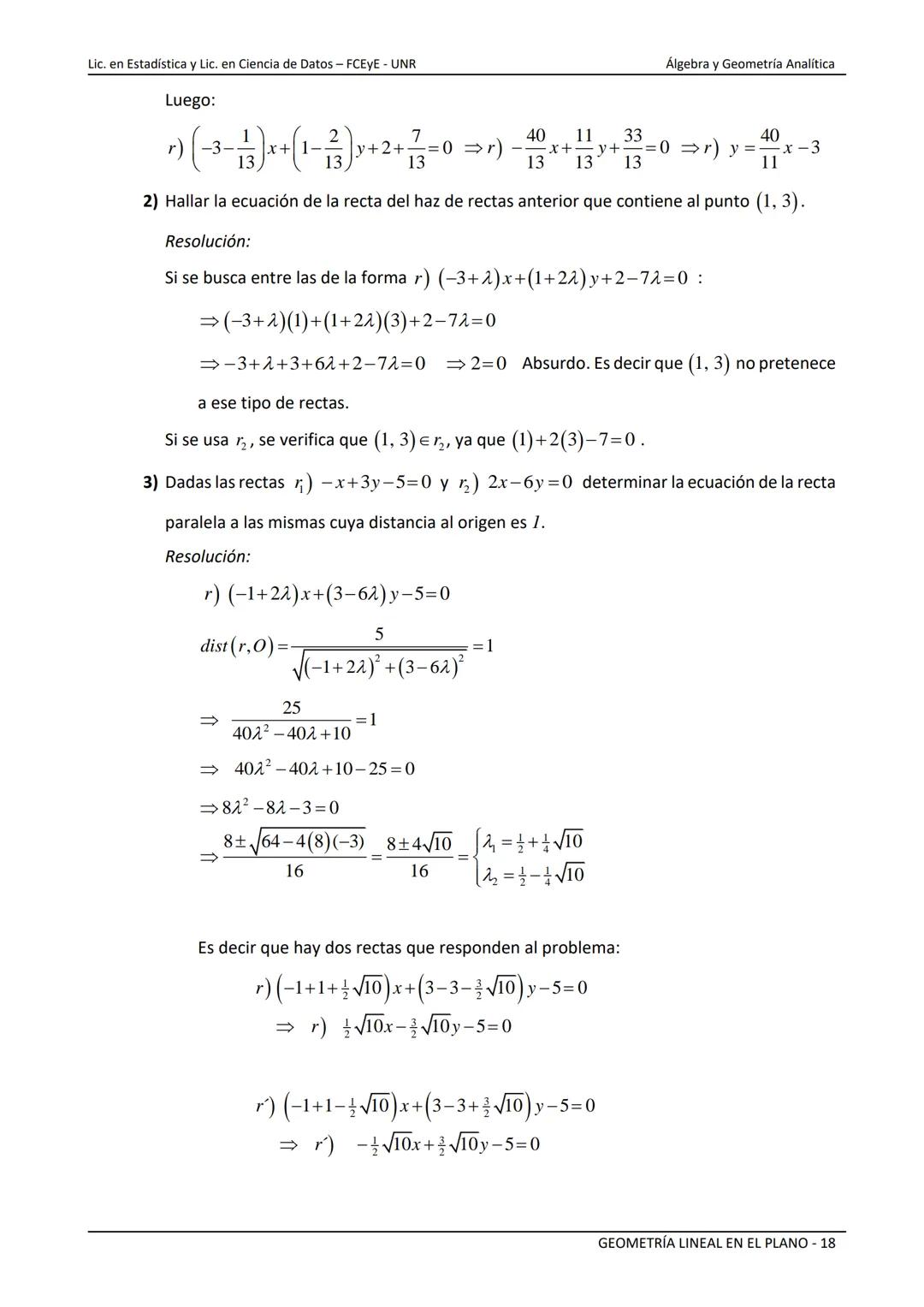

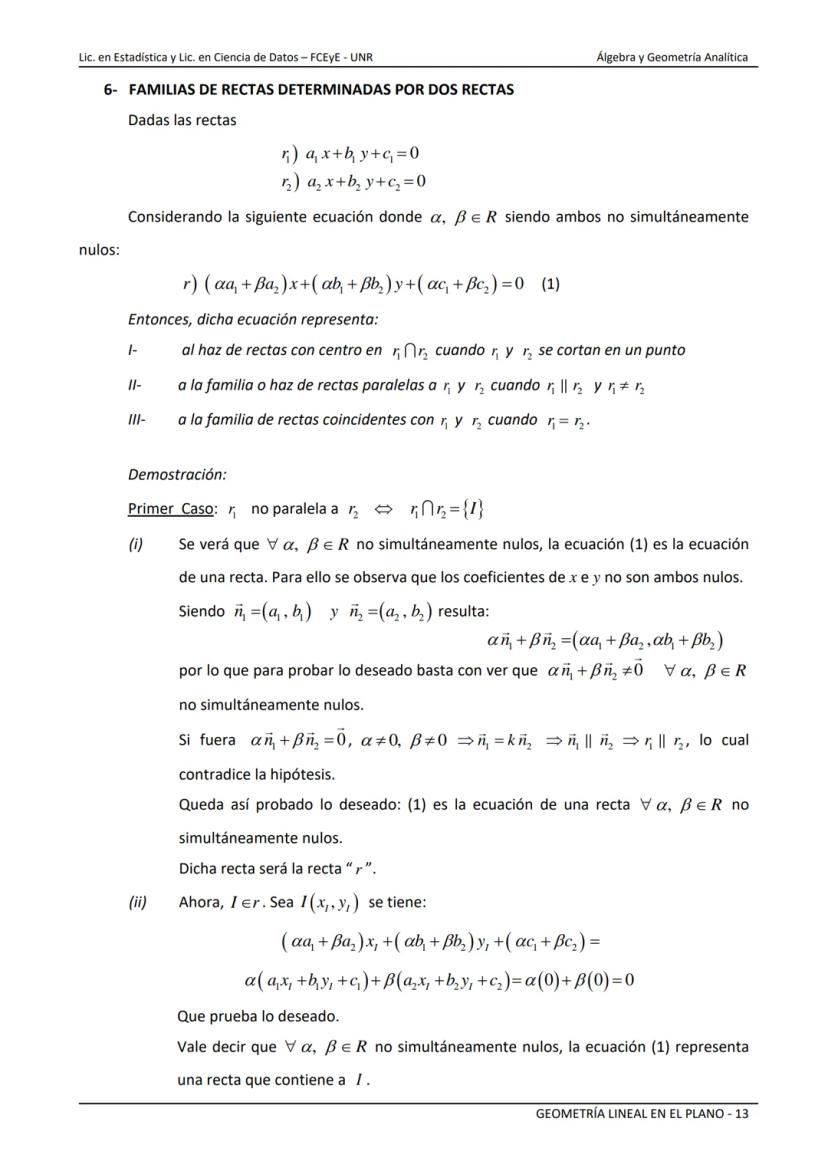

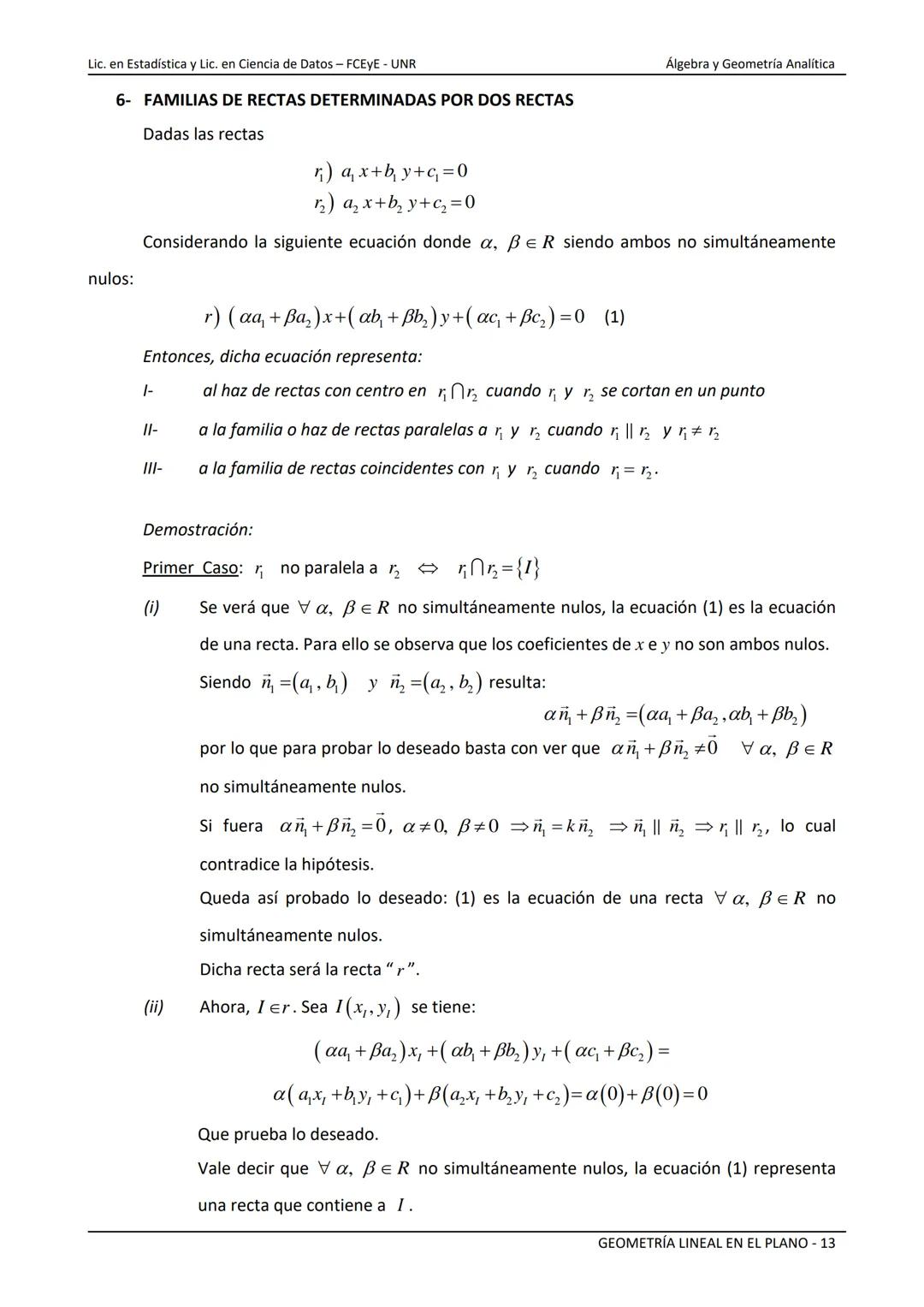

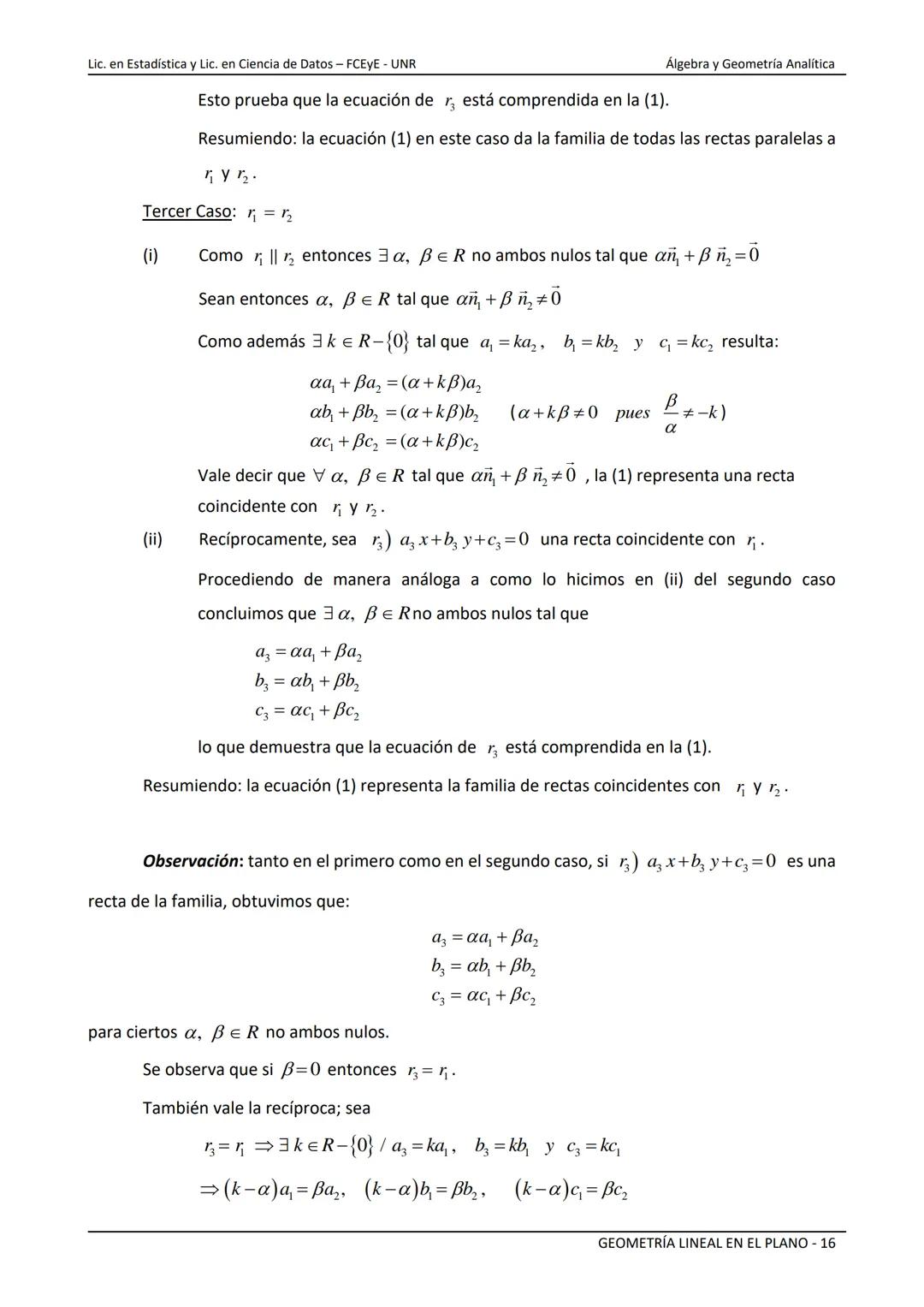

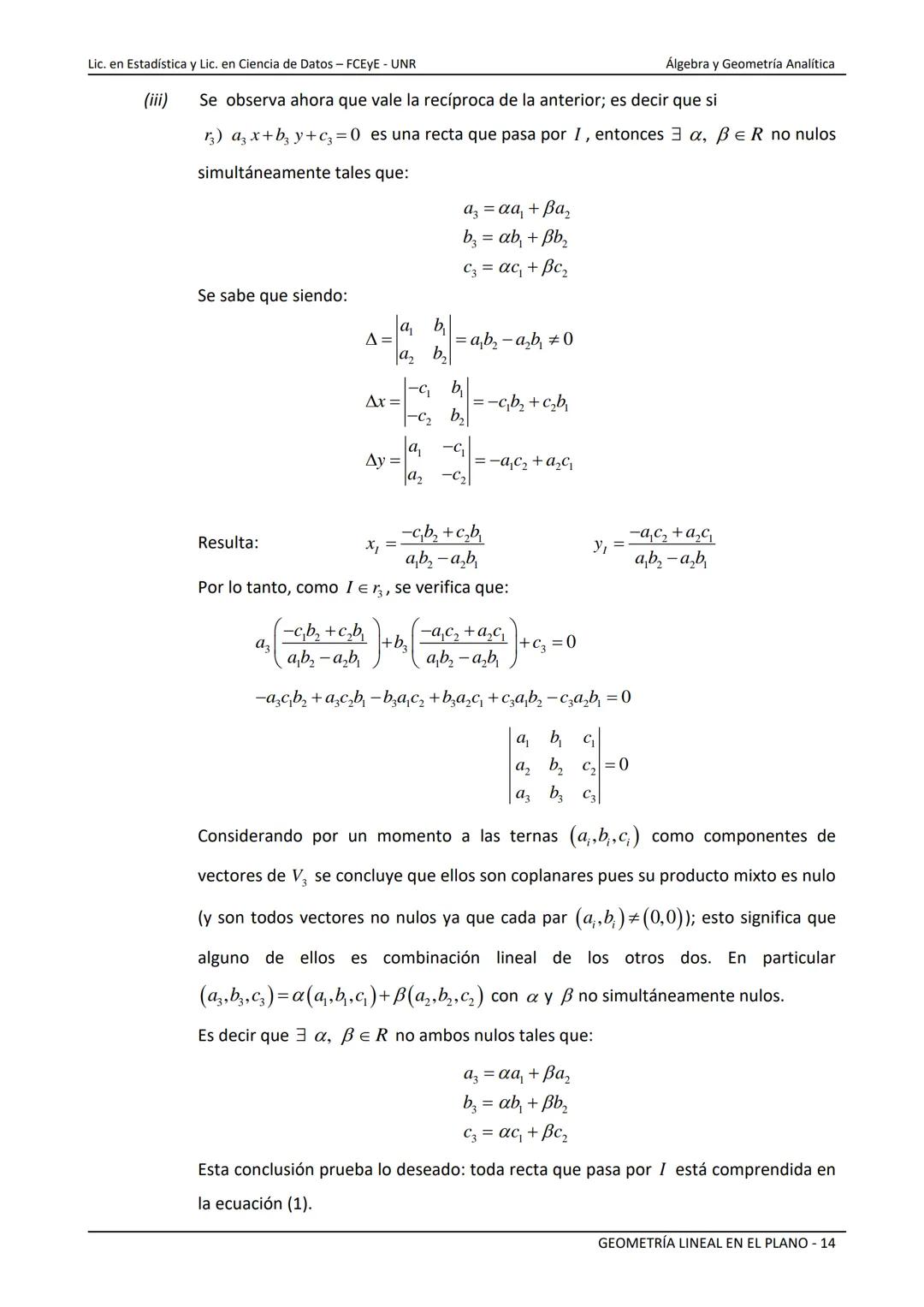

Familias de Rectas

Las familias de rectas son conjuntos que comparten una propiedad en común. La más importante es el haz de rectas.

Dadas las rectas:

r₁) a₁x + b₁y + c₁ = 0
r₂) a₂x + b₂y + c₂ = 0

La ecuación:

(αa₁ + βa₂)x + (αb₁ + βb₂)y + (αc₁ + βc₂) = 0

donde α, β ∈ ℝ no son ambos cero, representa:

1. El haz de rectas con centro en r₁ ∩ r₂, cuando r₁ y r₂ se cortan

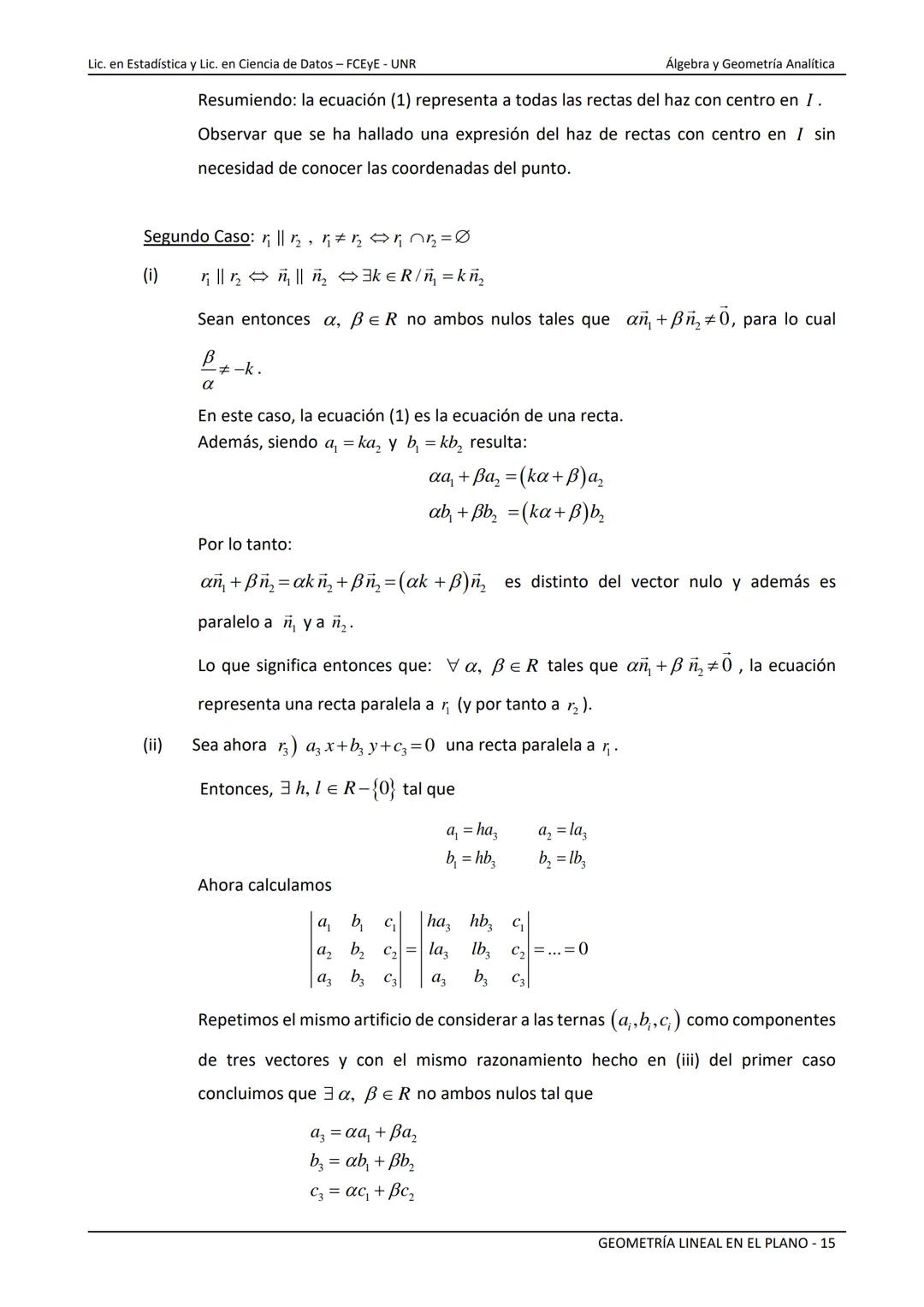

2. La familia de rectas paralelas a r₁ y r₂, cuando r₁ ∥ r₂ y r₁ ≠ r₂
3. La familia de rectas coincidentes con r₁ y r₂, cuando r₁ = r₂

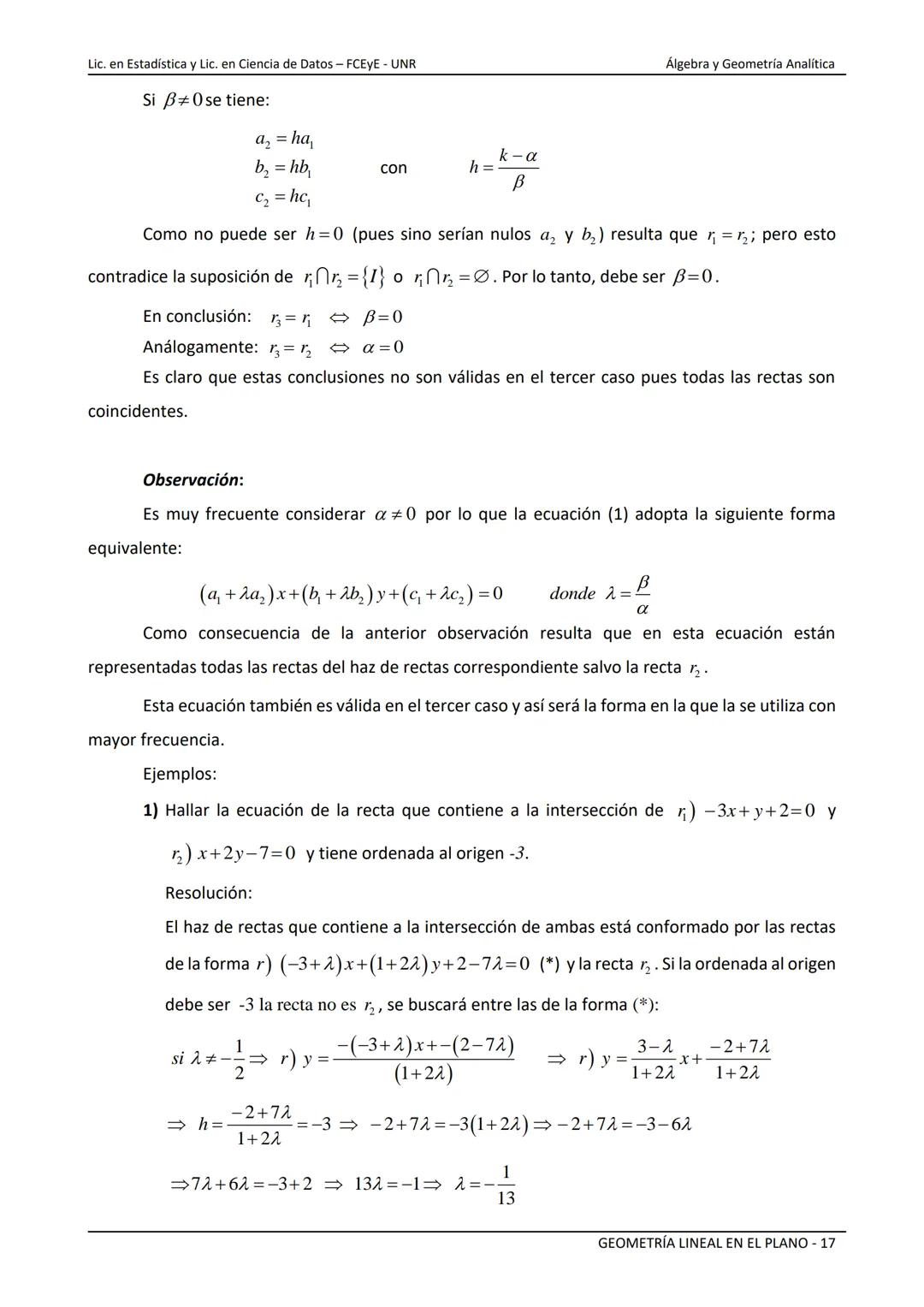

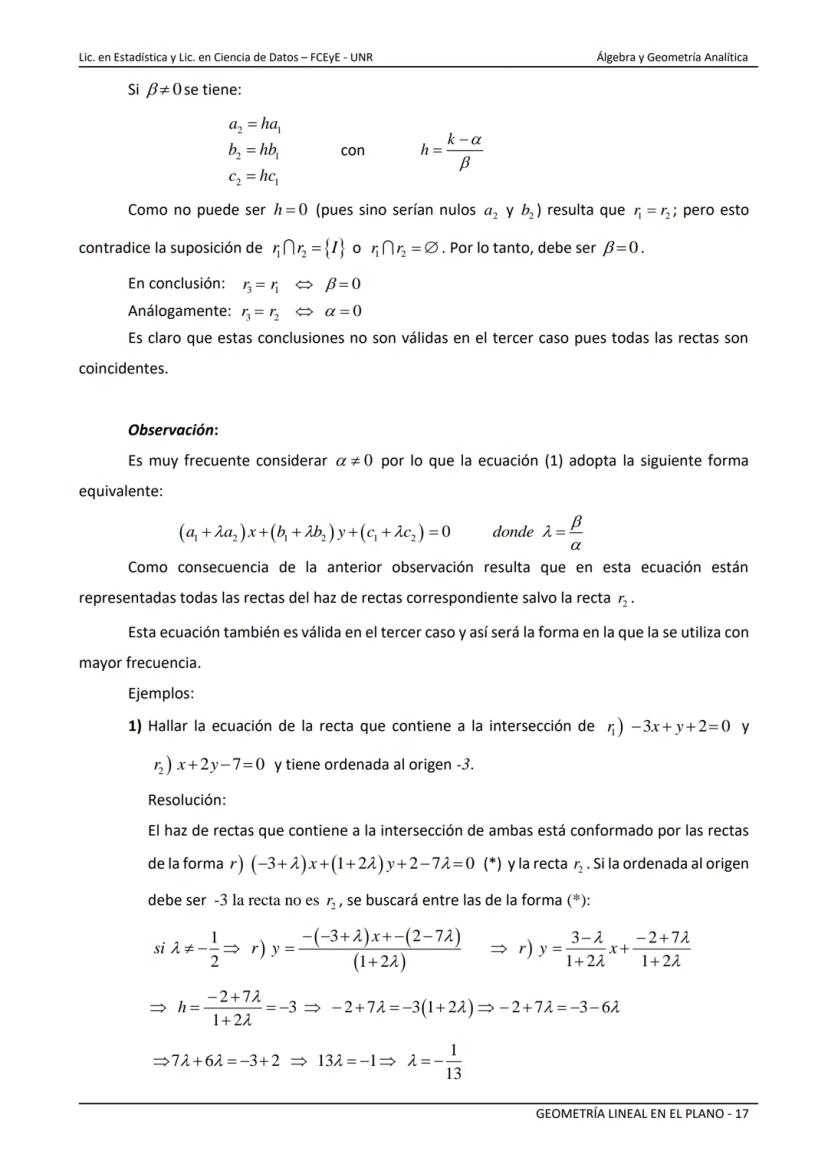

Una forma práctica de expresar esta ecuación es:

(a₁ + λa₂)x + (b₁ + λb₂)y + (c₁ + λc₂) = 0

donde λ = β/α (suponiendo α ≠ 0)

Esta forma representa todas las rectas del haz excepto r₂, y se usa con más frecuencia en la práctica.

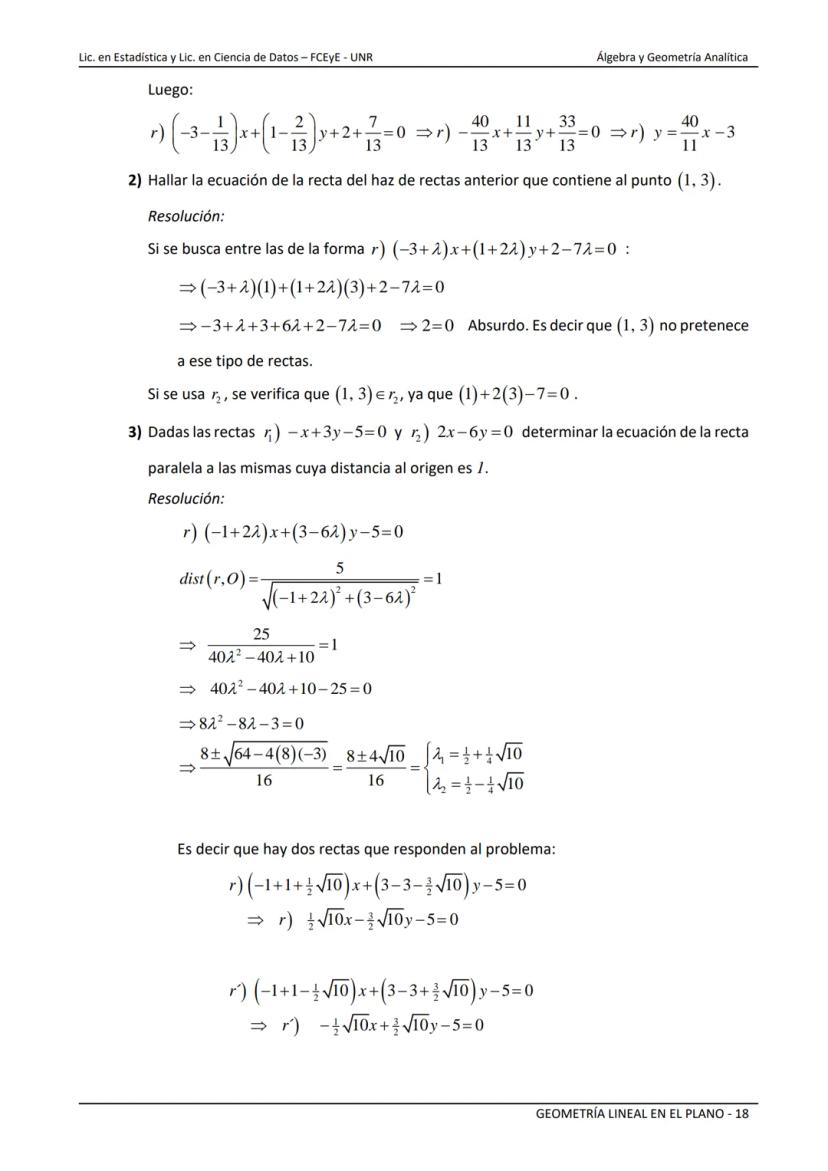

Aplicación: Los haces de rectas son fundamentales para resolver problemas como encontrar la recta que pasa por la intersección de dos rectas dadas y cumple una condición adicional (como tener cierta pendiente o pasar por un punto determinado).

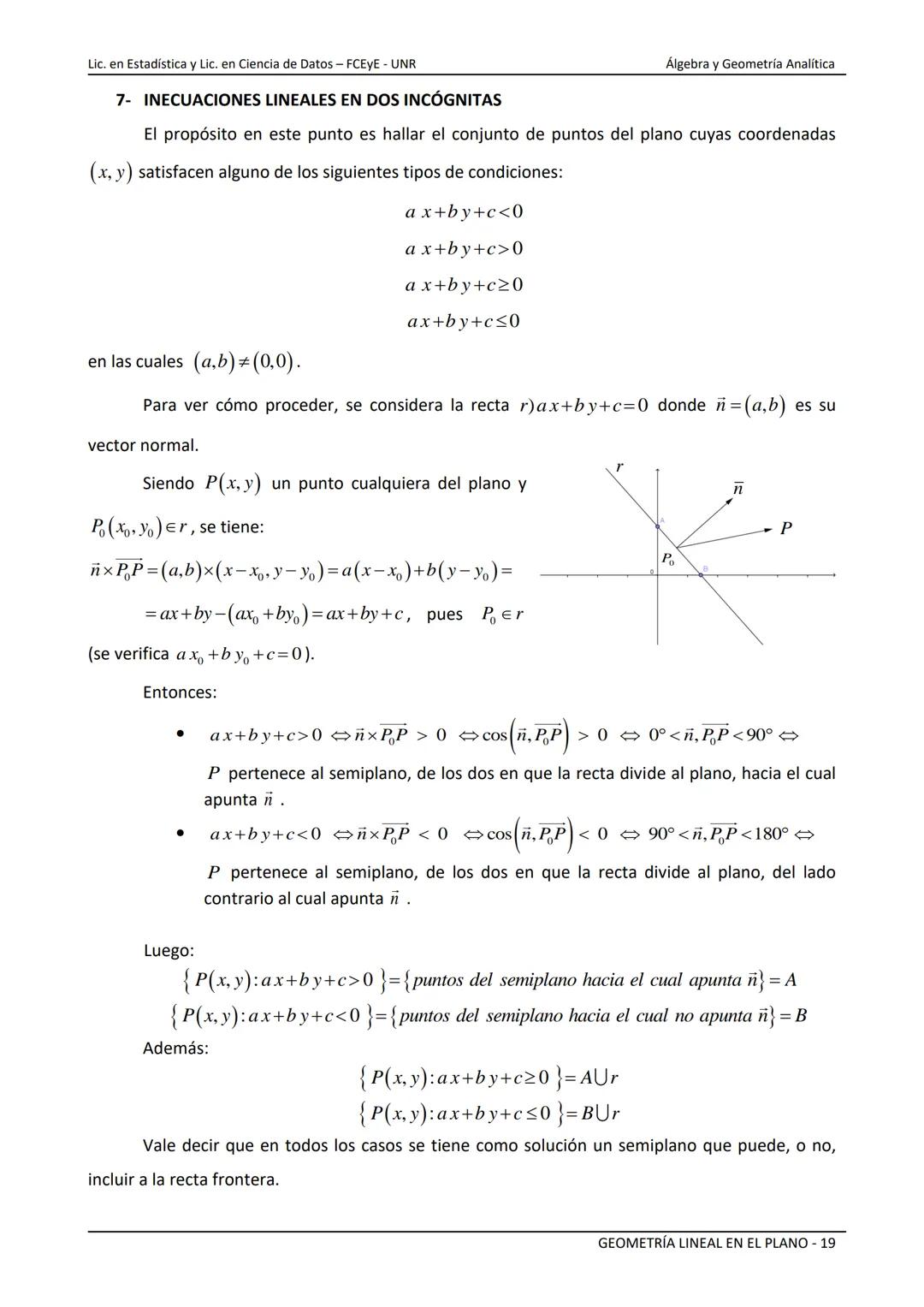

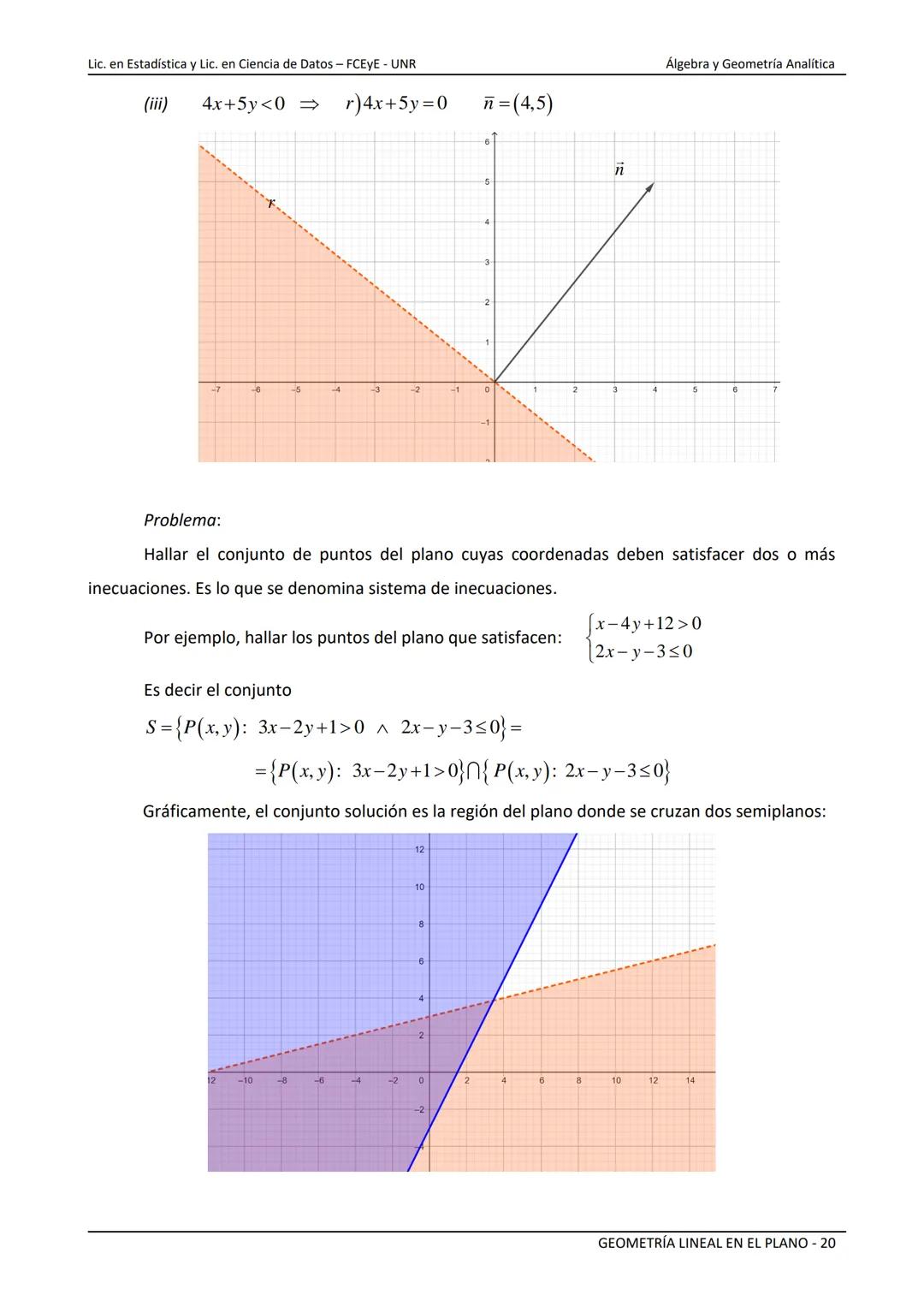

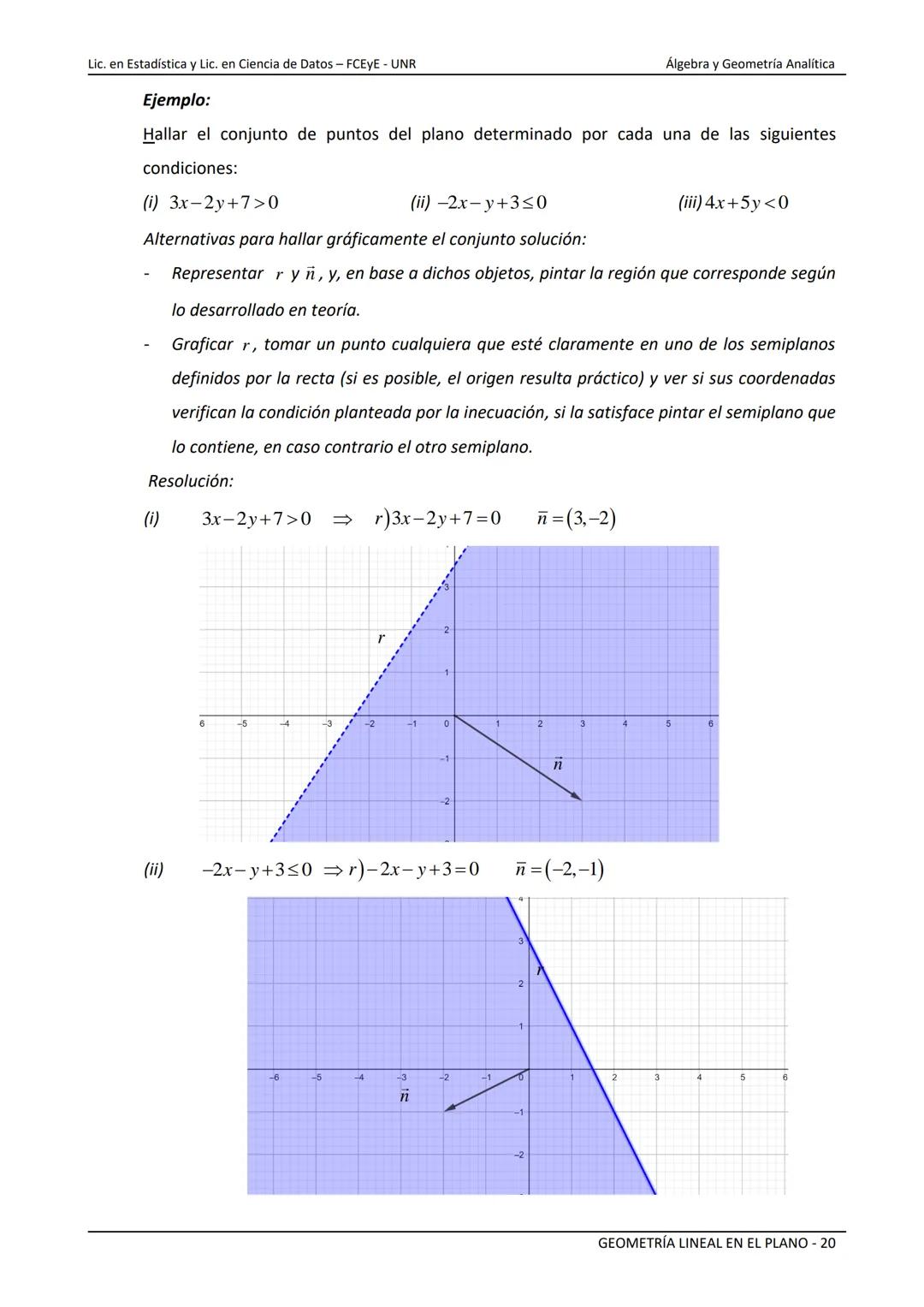

Inecuaciones Lineales

Las inecuaciones lineales en dos variables determinan semiplanos en el plano cartesiano.

Si tenemos una inecuación del tipo ax + by + c < 0 (o >, ≤, ≥), donde (a,b) ≠ (0,0):

1. Primero identificamos la recta frontera r: ax + by + c = 0
2. El vector ñ = (a,b) es perpendicular a esta recta
3. Los puntos que satisfacen ax + by + c > 0 están en el semiplano hacia donde apunta ñ
4. Los puntos que satisfacen ax + by + c < 0 están en el semiplano opuesto

Para visualizar la solución:

• Dibuja la recta frontera
• Elige un punto de prueba (como el origen)
• Si este punto satisface la inecuación, el semiplano que lo contiene es la solución
• Si no la satisface, la solución es el otro semiplano

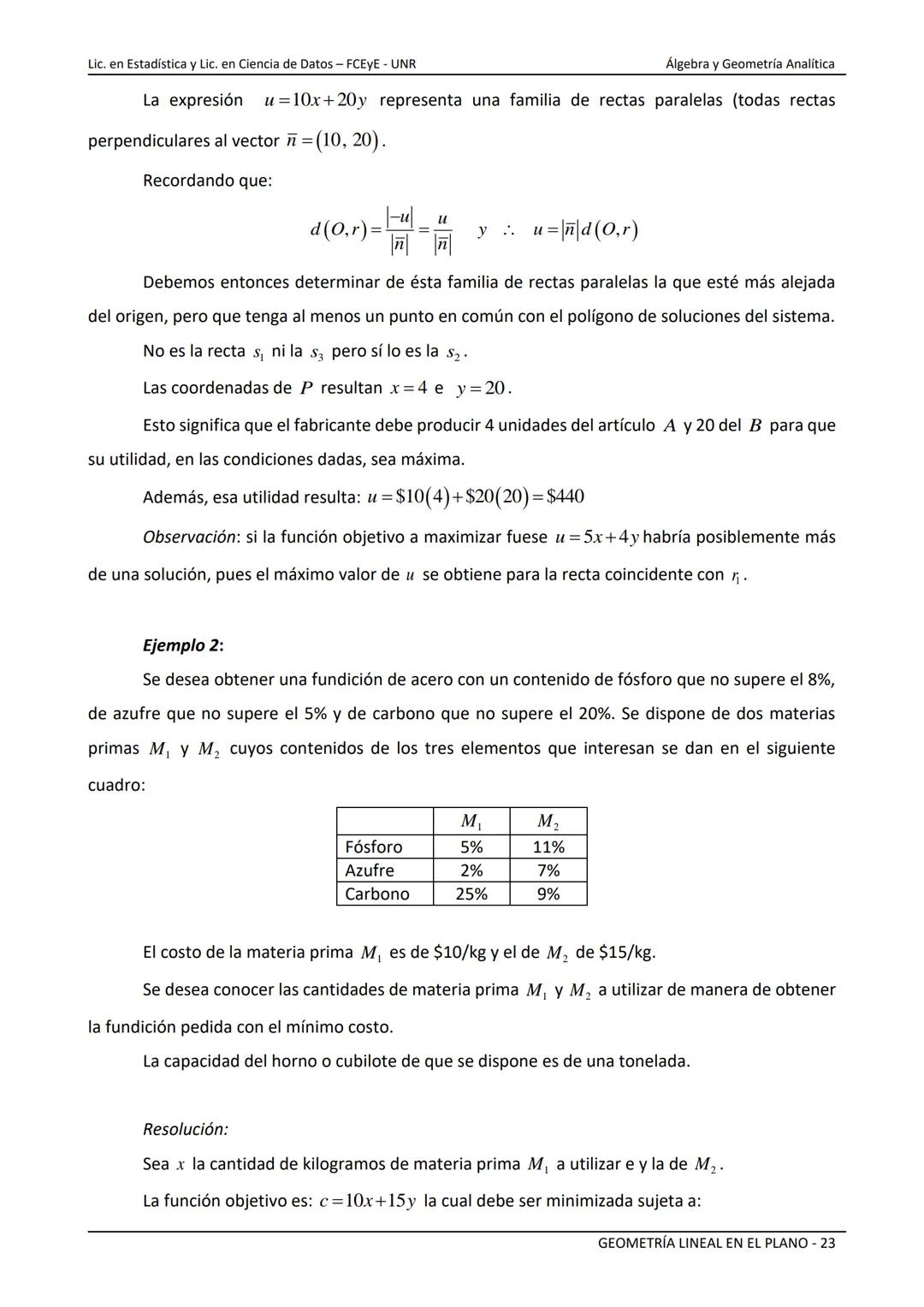

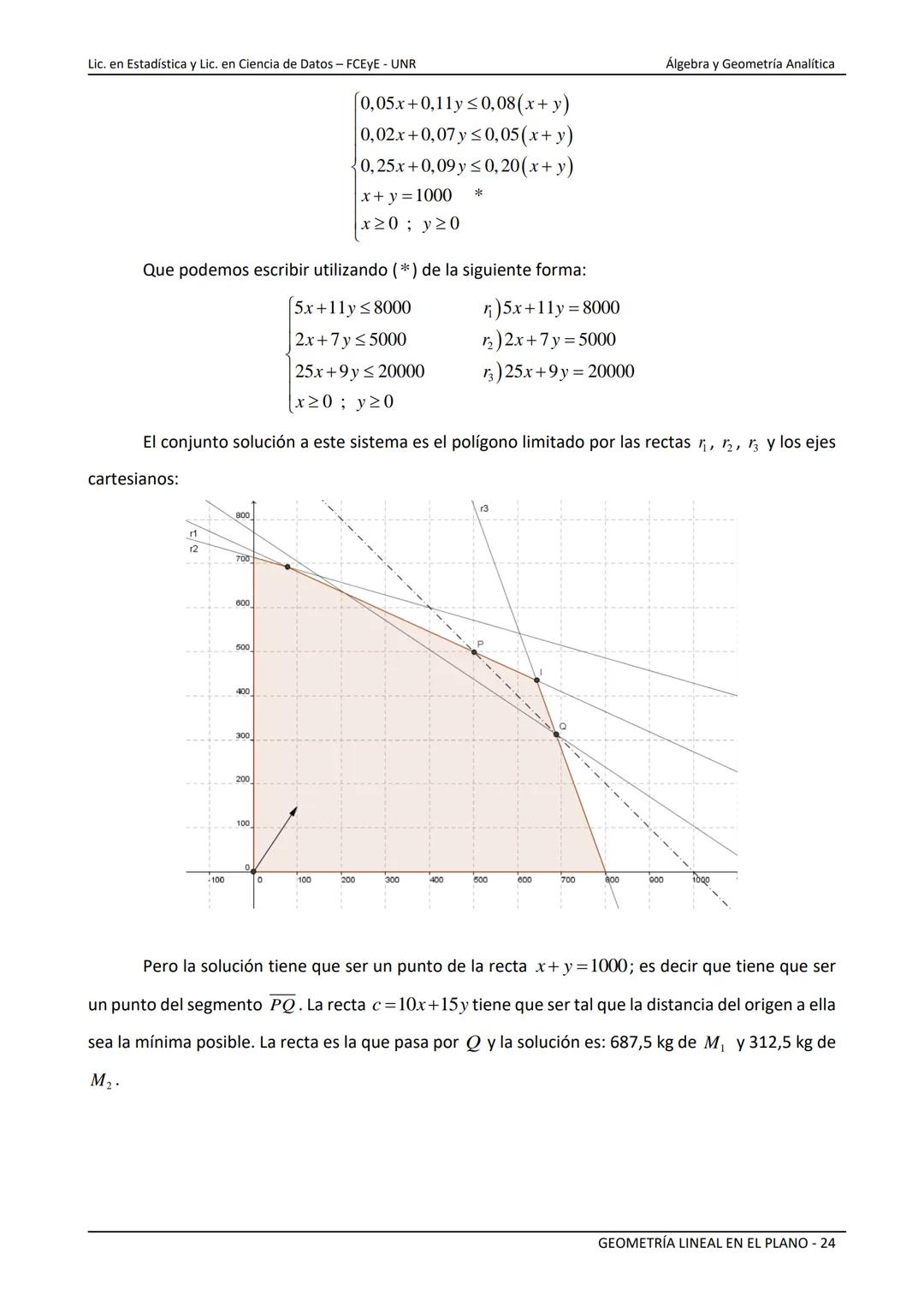

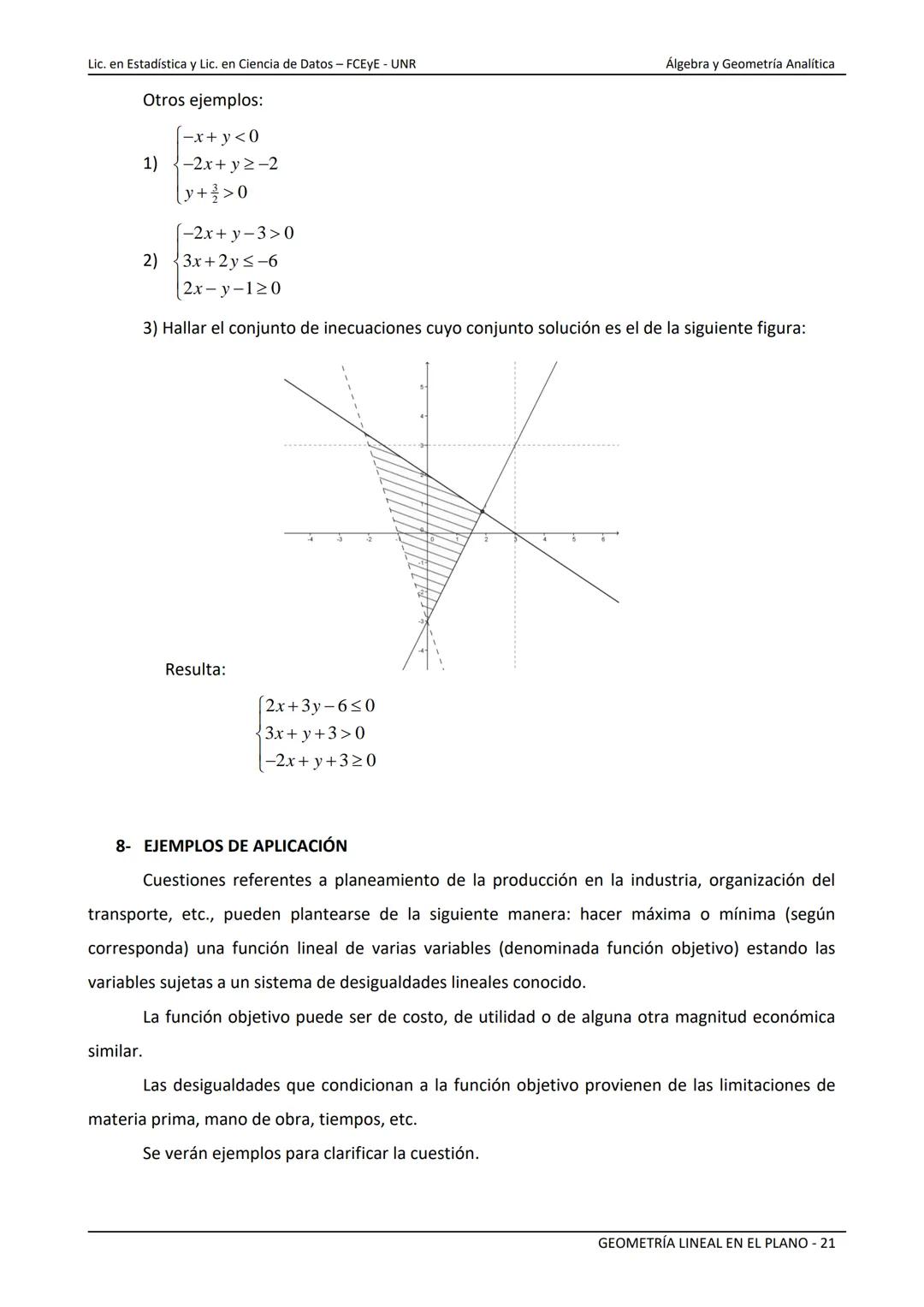

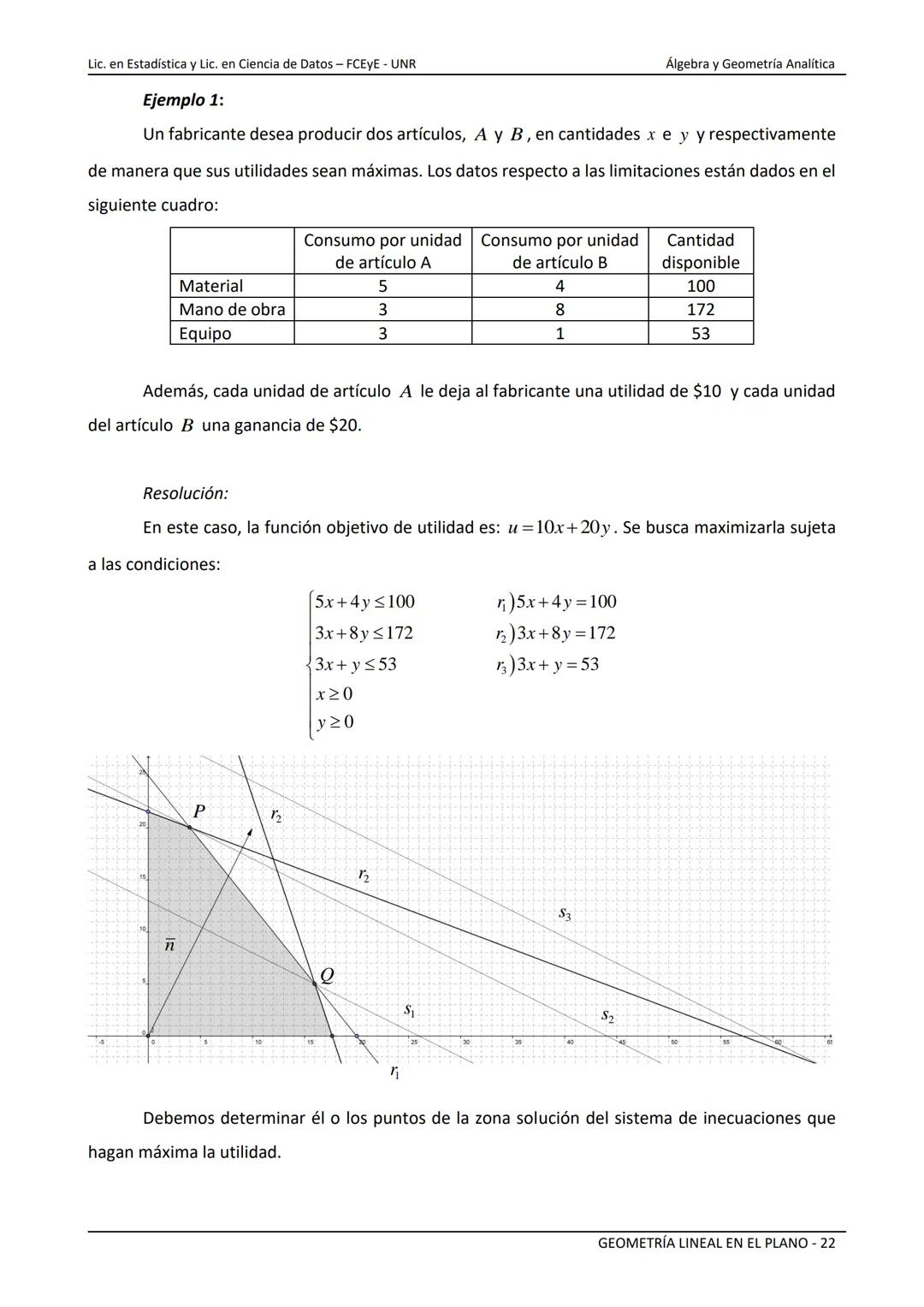

Los sistemas de inecuaciones representan la intersección de varios semiplanos, resultando en regiones poligonales convexas.

Truco útil: Para identificar rápidamente qué semiplano es la solución, evalúa la inecuación en el punto (0,0). Si cumple la desigualdad, el semiplano que contiene al origen es la solución; caso contrario, es el opuesto.
