Sistema de Fuerzas en la Física

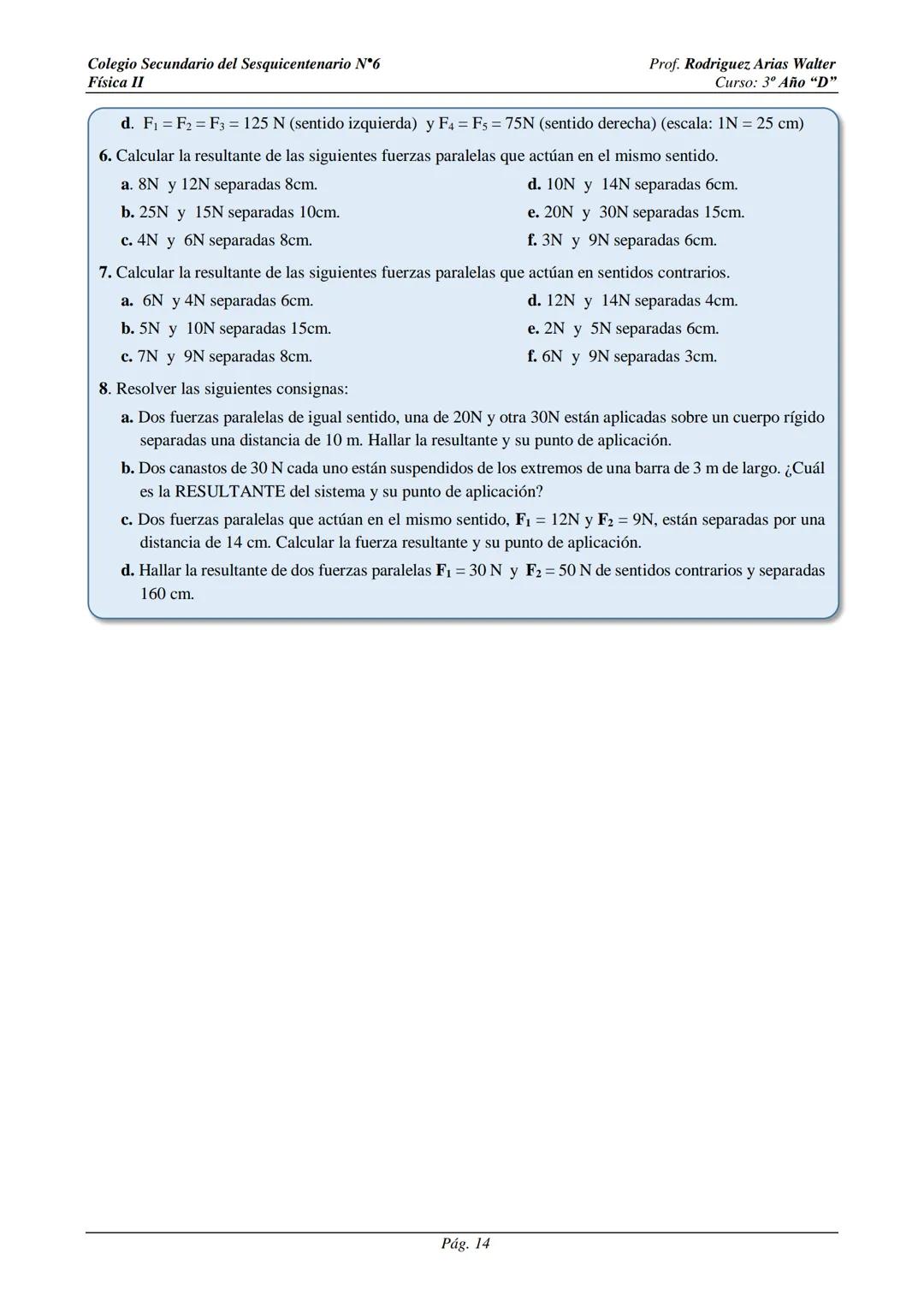

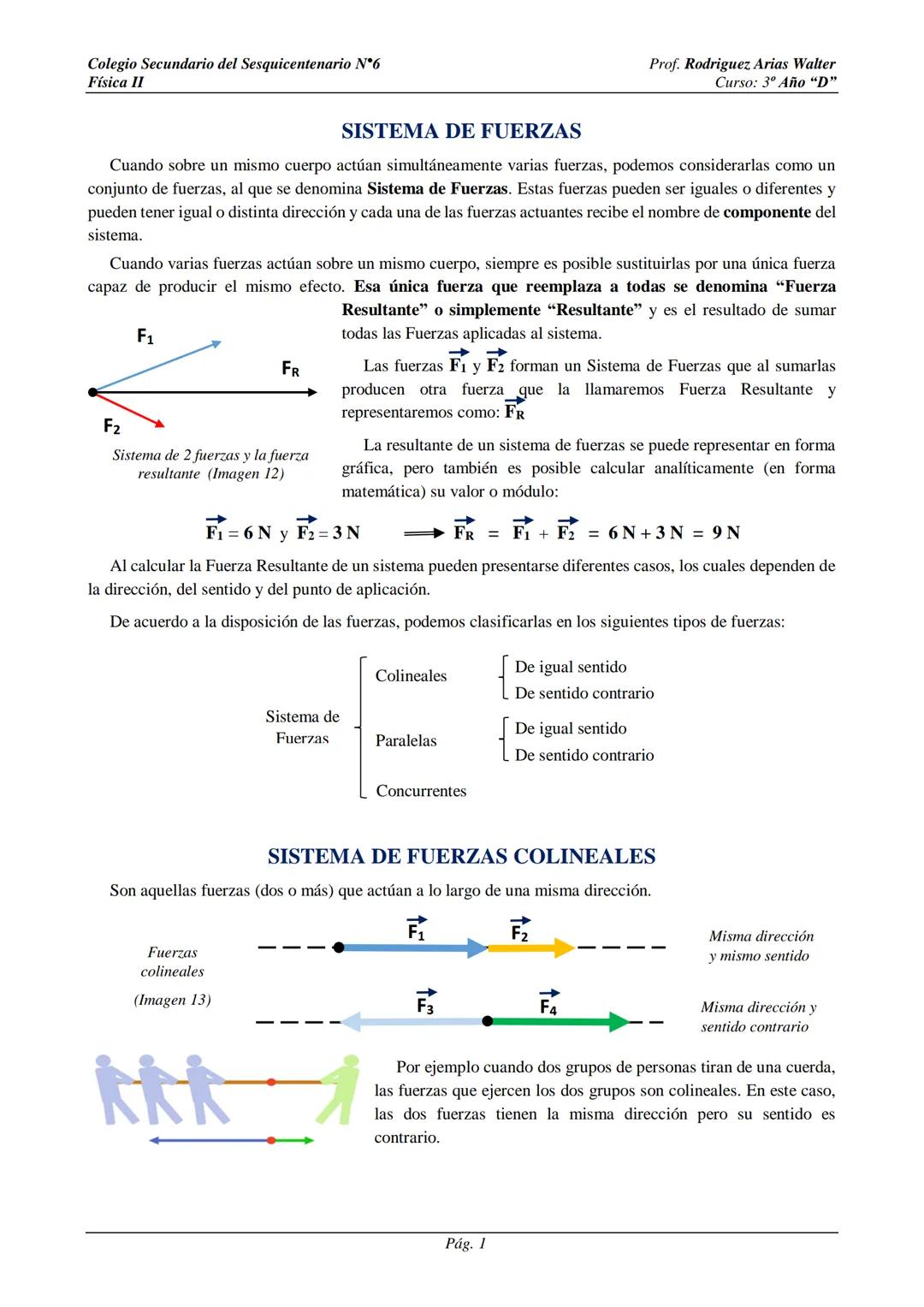

¿Qué es un Sistema de Fuerzas?

Un sistema de fuerzas ocurre cuando varias fuerzas actúan sobre un mismo cuerpo al mismo tiempo. Imagina que tú y un amigo empujan una caja: cada uno aplica una fuerza y ambas forman un sistema. Lo interesante es que podemos sustituir todas estas fuerzas por una única fuerza que produce el mismo efecto, llamada Fuerza Resultante (FR).

La fuerza resultante se calcula sumando todas las fuerzas aplicadas al sistema. Por ejemplo, si dos fuerzas de 6N y 3N actúan en la misma dirección y sentido, la resultante será FR = 6N + 3N = 9N.

Según cómo se organizan las fuerzas, podemos clasificarlas en diferentes tipos:

• Colineales: actúan sobre la misma línea (con igual o distinto sentido)
• Paralelas: actúan en líneas paralelas (con igual o distinto sentido)
• Concurrentes: se cruzan en un punto

💡 ¡Dato clave! La fuerza resultante siempre tendrá la misma dirección que la fuerza de mayor intensidad cuando las fuerzas tienen sentidos opuestos.

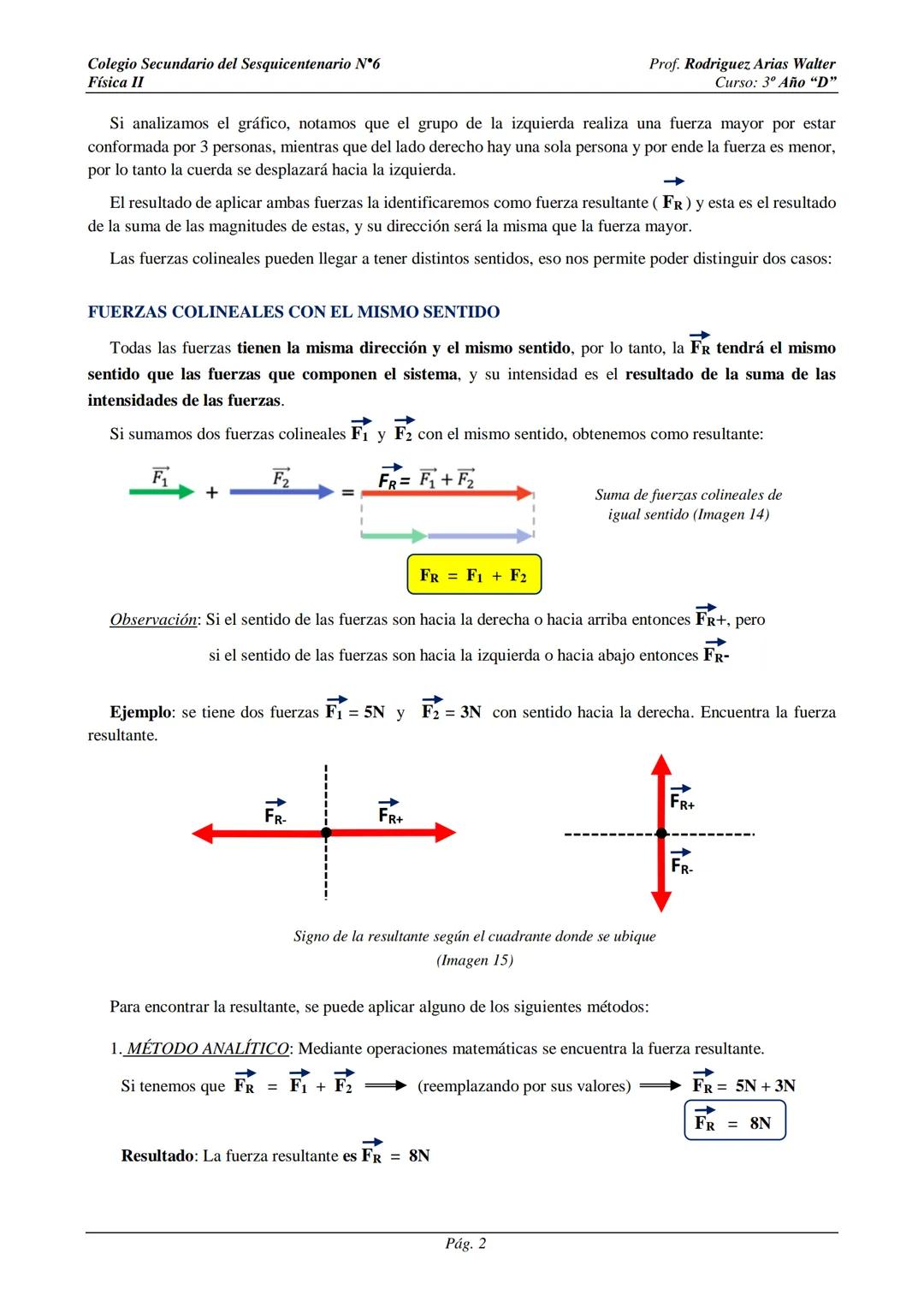

Fuerzas Colineales con el Mismo Sentido

Las fuerzas colineales son aquellas que actúan a lo largo de una misma dirección o línea. Cuando varias personas tiran de una cuerda en la misma dirección, están aplicando fuerzas colineales.

Cuando estas fuerzas tienen el mismo sentido, la fuerza resultante (FR) se calcula sumando simplemente las intensidades de todas las fuerzas:

FR = F1 + F2 + ... + Fn

Por ejemplo, si dos personas empujan un carrito hacia la derecha con fuerzas de 5N y 3N, la fuerza resultante será: FR = 5N + 3N = 8N (hacia la derecha)

Para calcular la resultante podemos usar dos métodos:

1. Método analítico: Sumar directamente las magnitudes de las fuerzas
2. Método gráfico: Representar las fuerzas como vectores usando una escala (por ejemplo, 1cm = 1N) y sumarlas gráficamente

🔍 ¡Atención! Las fuerzas hacia la derecha o hacia arriba se consideran positivas, mientras que las fuerzas hacia la izquierda o hacia abajo se consideran negativas.

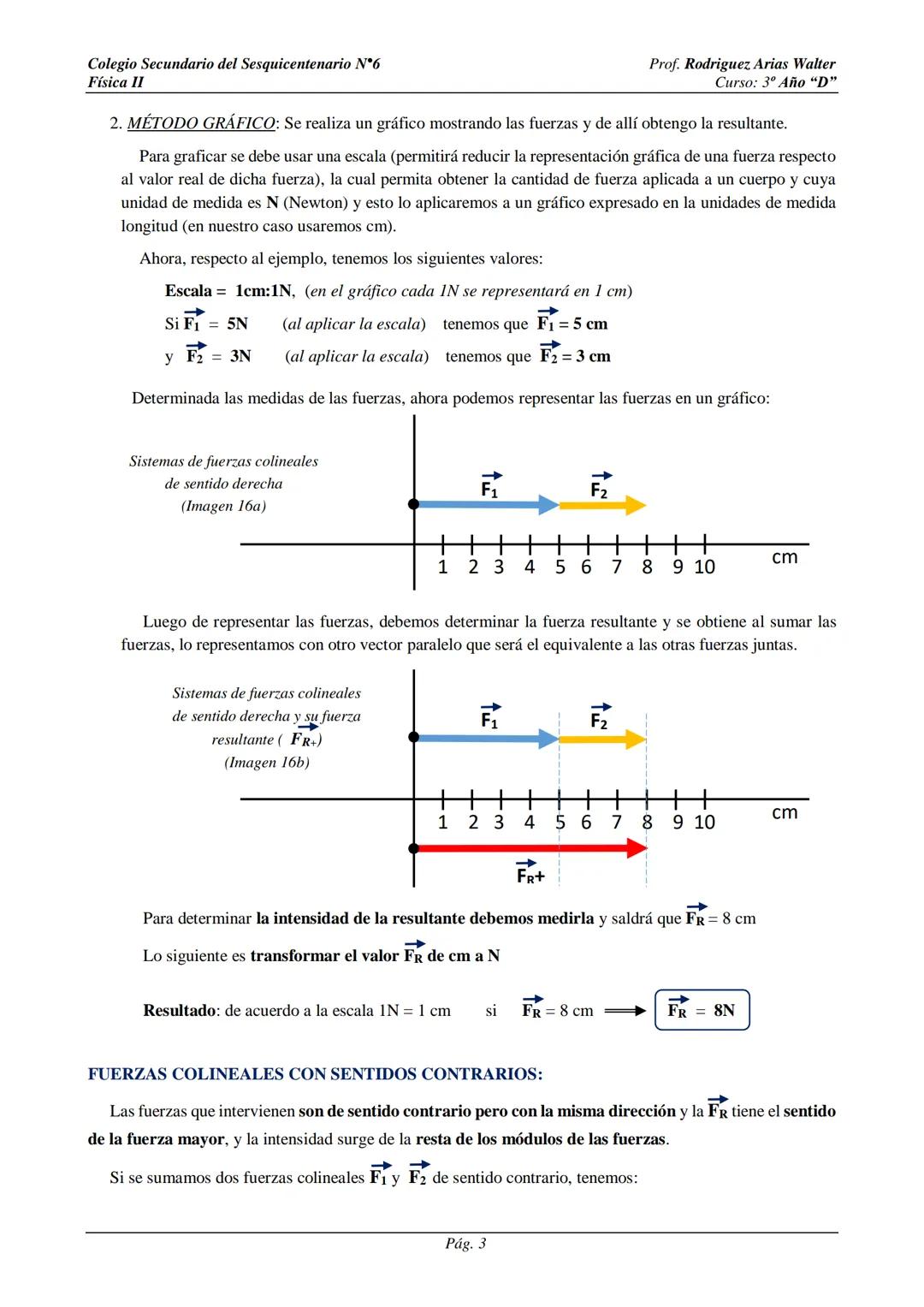

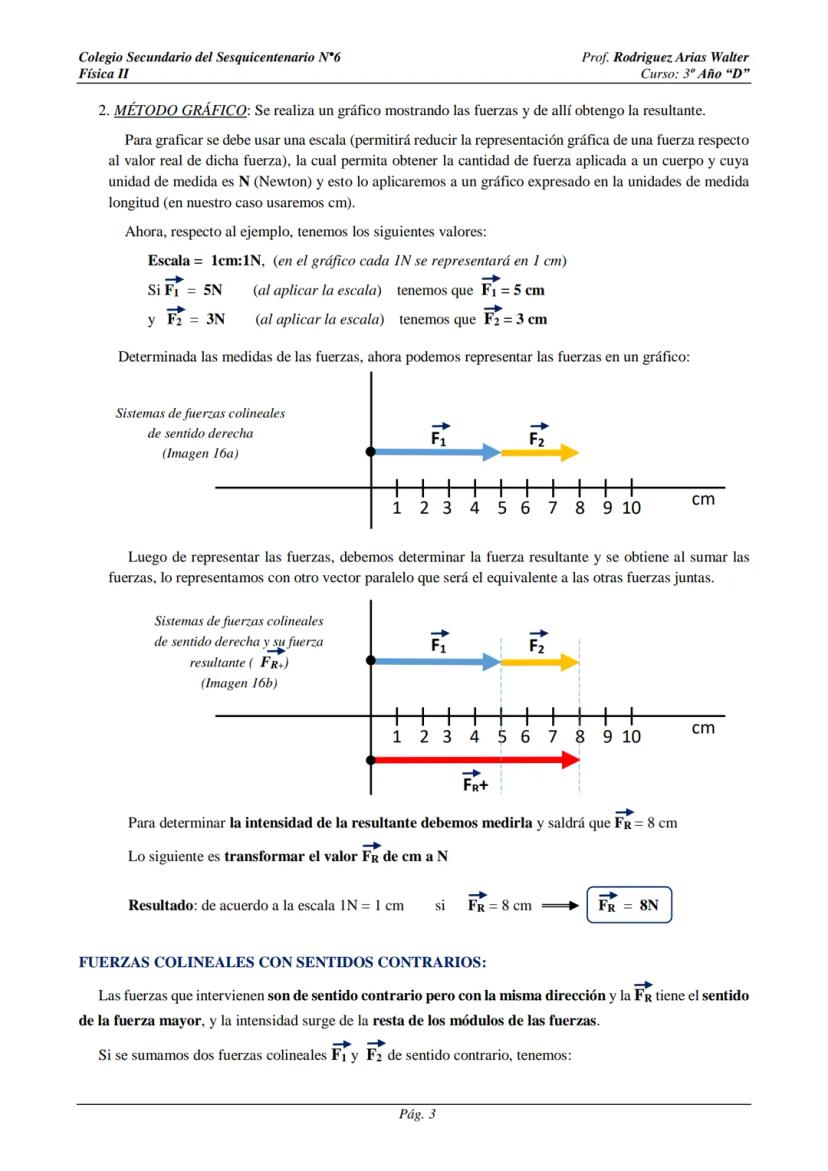

Método Gráfico para Fuerzas Colineales

El método gráfico nos permite visualizar las fuerzas y su resultante mediante dibujos. Para utilizarlo correctamente, necesitamos definir una escala que relacione las unidades de fuerza (Newton) con unidades de longitud en nuestro dibujo (centímetros).

Por ejemplo, si elegimos una escala donde 1cm representa 1N, entonces:

• Una fuerza de 5N se dibujará como un vector de 5cm
• Una fuerza de 3N se dibujará como un vector de 3cm

Pasos para aplicar el método gráfico:

1. Definir una escala adecuada (ej: 1cm:1N)
2. Dibujar los vectores que representan cada fuerza
3. Colocar los vectores uno a continuación del otro (método del polígono)
4. Medir la longitud del vector resultante y convertirlo a unidades de fuerza según la escala

💡 Consejo útil: Elige una escala que facilite el dibujo. Por ejemplo, si trabajas con fuerzas grandes como 100N, puedes usar una escala de 1cm:10N para que el dibujo sea manejable.

Recuerda que el vector resultante siempre tendrá la misma dirección que las fuerzas originales cuando todas tienen el mismo sentido.

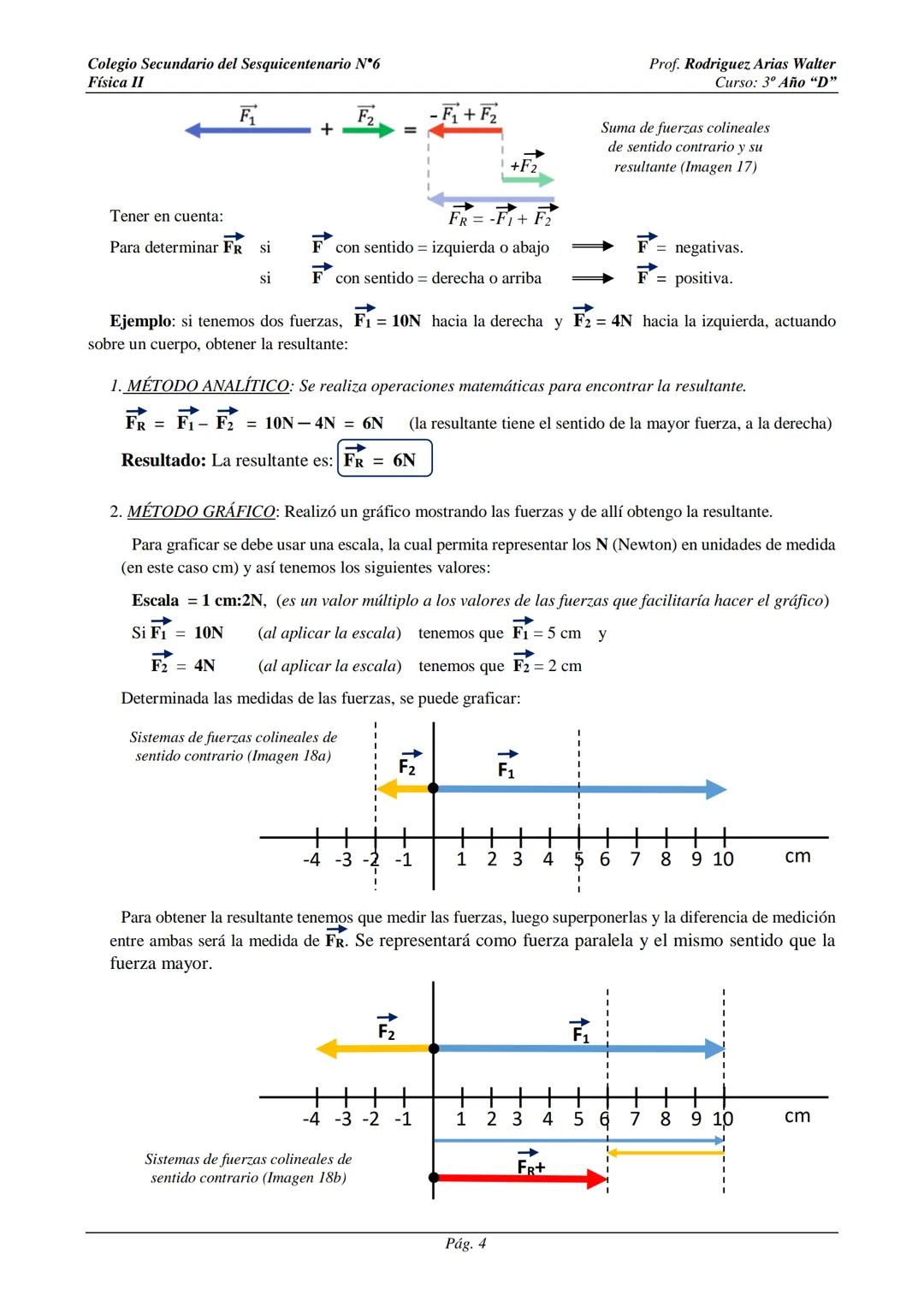

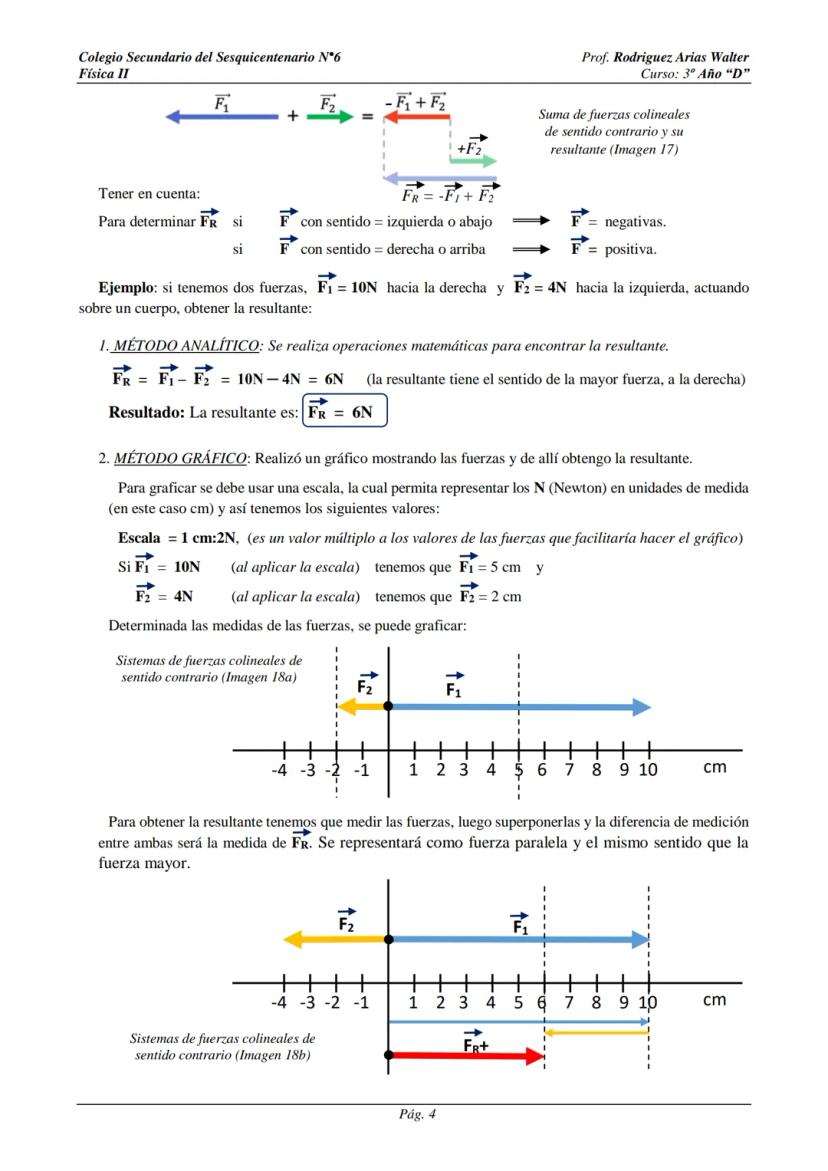

Fuerzas Colineales con Sentidos Contrarios

Cuando tenemos fuerzas colineales (en la misma línea) pero con sentidos opuestos, la situación cambia. En este caso, la fuerza resultante (FR) se calcula restando las intensidades de las fuerzas:

FR = F1 - F2 (si F1 y F2 tienen sentidos opuestos)

La fuerza resultante siempre tendrá el sentido de la fuerza mayor. Por ejemplo, si tenemos:

• F1 = 10N hacia la derecha
• F2 = 4N hacia la izquierda

Entonces: FR = 10N - 4N = 6N (hacia la derecha, el sentido de la fuerza mayor)

Para calcular estas resultantes podemos usar:

1. Método analítico: Asignamos signos positivos a las fuerzas en un sentido (derecha/arriba) y negativos al sentido contrario (izquierda/abajo), luego sumamos algebraicamente.

2. Método gráfico: Dibujamos las fuerzas con una escala adecuada y las colocamos en la misma línea. La diferencia de longitud representa la fuerza resultante.

🔍 Recordatorio importante: Cuando dos fuerzas colineales tienen la misma intensidad pero sentidos opuestos, se anulan mutuamente y la resultante es cero. A esto se le llama equilibrio de fuerzas.

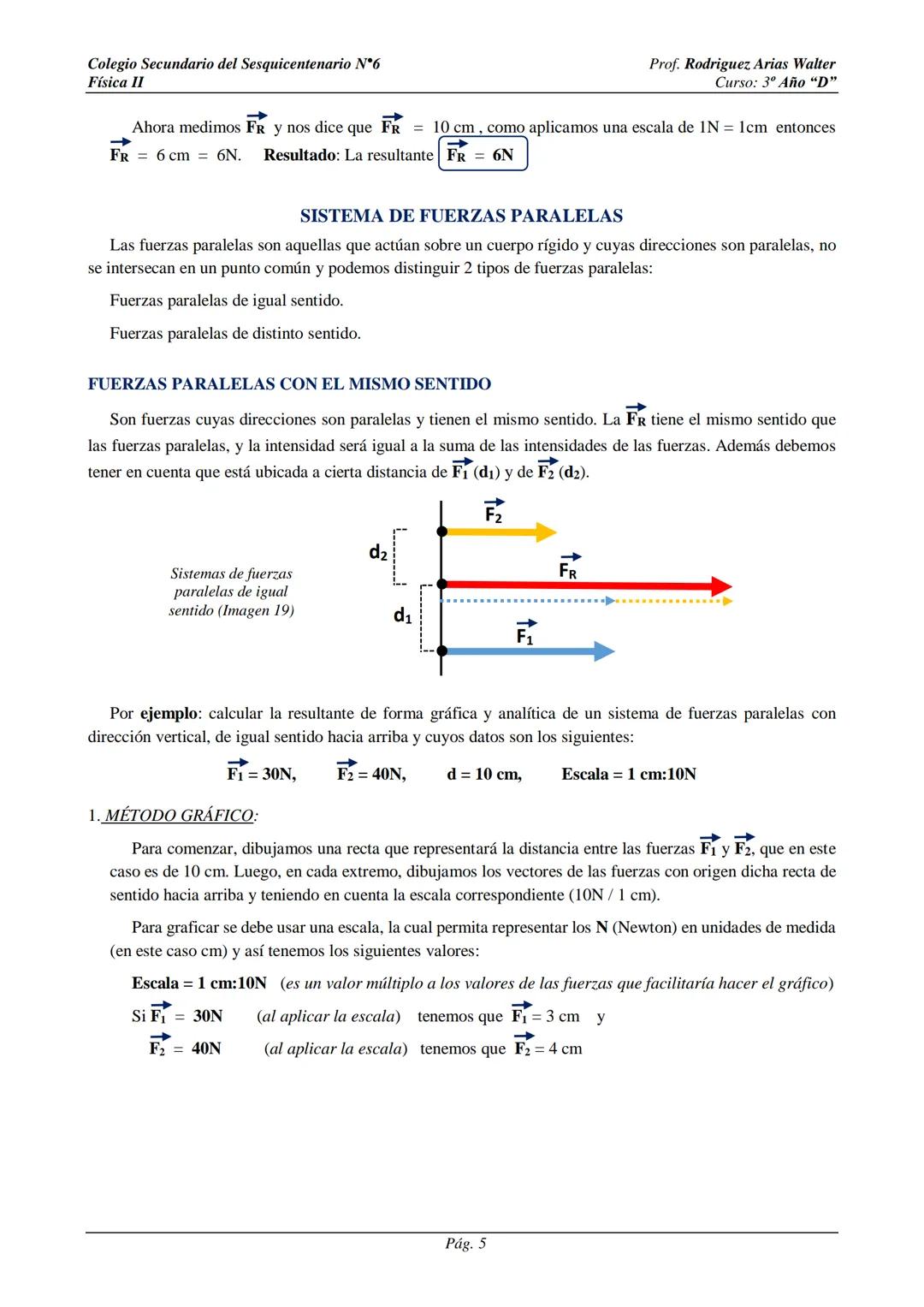

Fuerzas Paralelas con el Mismo Sentido

Las fuerzas paralelas actúan en líneas diferentes pero mantienen la misma dirección, sin cruzarse en un punto común. Cuando estas fuerzas tienen el mismo sentido (por ejemplo, ambas hacia arriba), la fuerza resultante (FR) se calcula sumando las intensidades:

FR = F1 + F2

Lo interesante de las fuerzas paralelas es que la resultante no solo tiene una intensidad, sino también un punto de aplicación específico. Este punto siempre se sitúa:

• Entre las fuerzas originales
• Más cerca de la fuerza de mayor intensidad

Para calcular la posición exacta de la resultante, podemos usar:

1. Método gráfico: Dibujar las fuerzas en escala, crear fuerzas auxiliares y ubicar la intersección.
2. Método analítico: Usar la ecuación F1 · d1 = F2 · d2, donde d1 y d2 son las distancias de la resultante a cada fuerza.

💡 Dato útil: La resultante de fuerzas paralelas del mismo sentido siempre se ubica entre ellas, a una distancia inversamente proporcional a la intensidad de las fuerzas.

Por ejemplo, si tenemos dos fuerzas hacia arriba de 30N y 40N separadas 10cm, la resultante será de 70N y se ubicará a 4,3cm de la fuerza mayor.

Método Gráfico para Fuerzas Paralelas

Para resolver sistemas de fuerzas paralelas gráficamente, seguimos un procedimiento especial que nos permite encontrar tanto la intensidad como el punto de aplicación de la resultante.

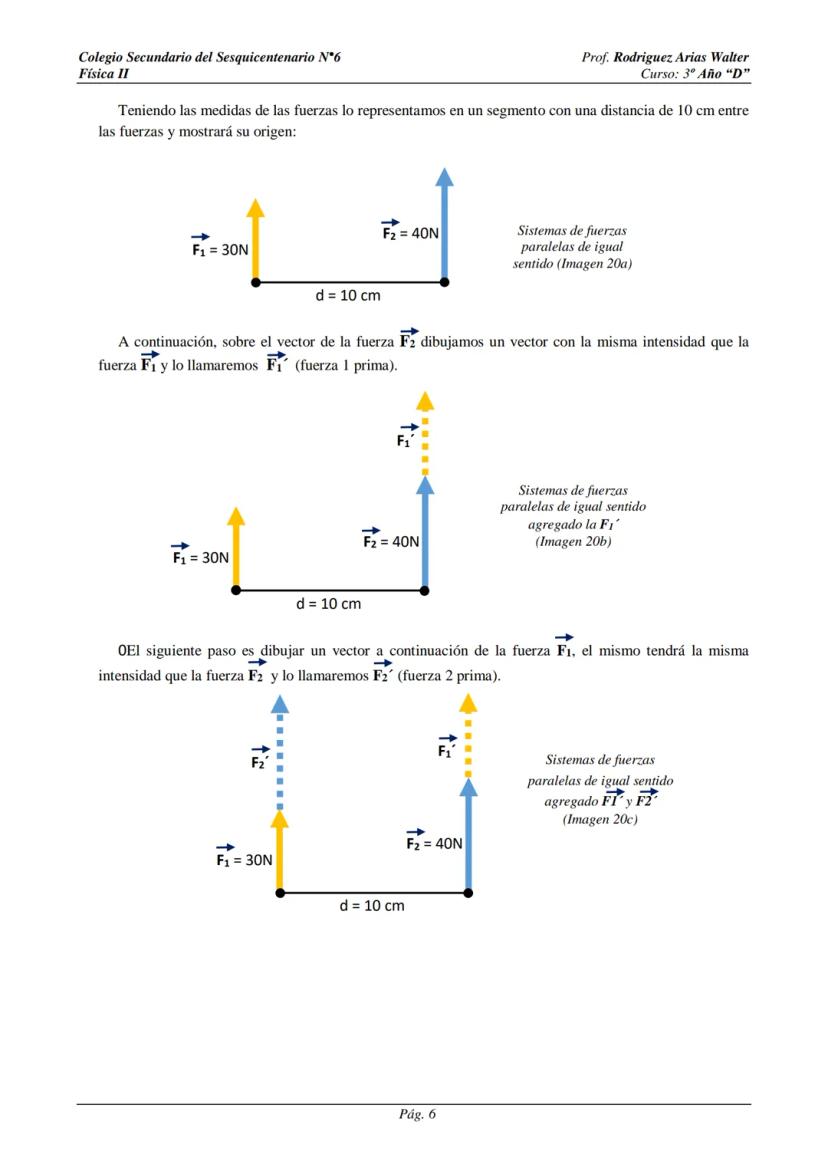

Tomemos como ejemplo dos fuerzas paralelas de igual sentido (hacia arriba) con F1 = 30N, F2 = 40N y separadas 10cm. Usaremos una escala de 1cm:10N.

Pasos para el método gráfico:

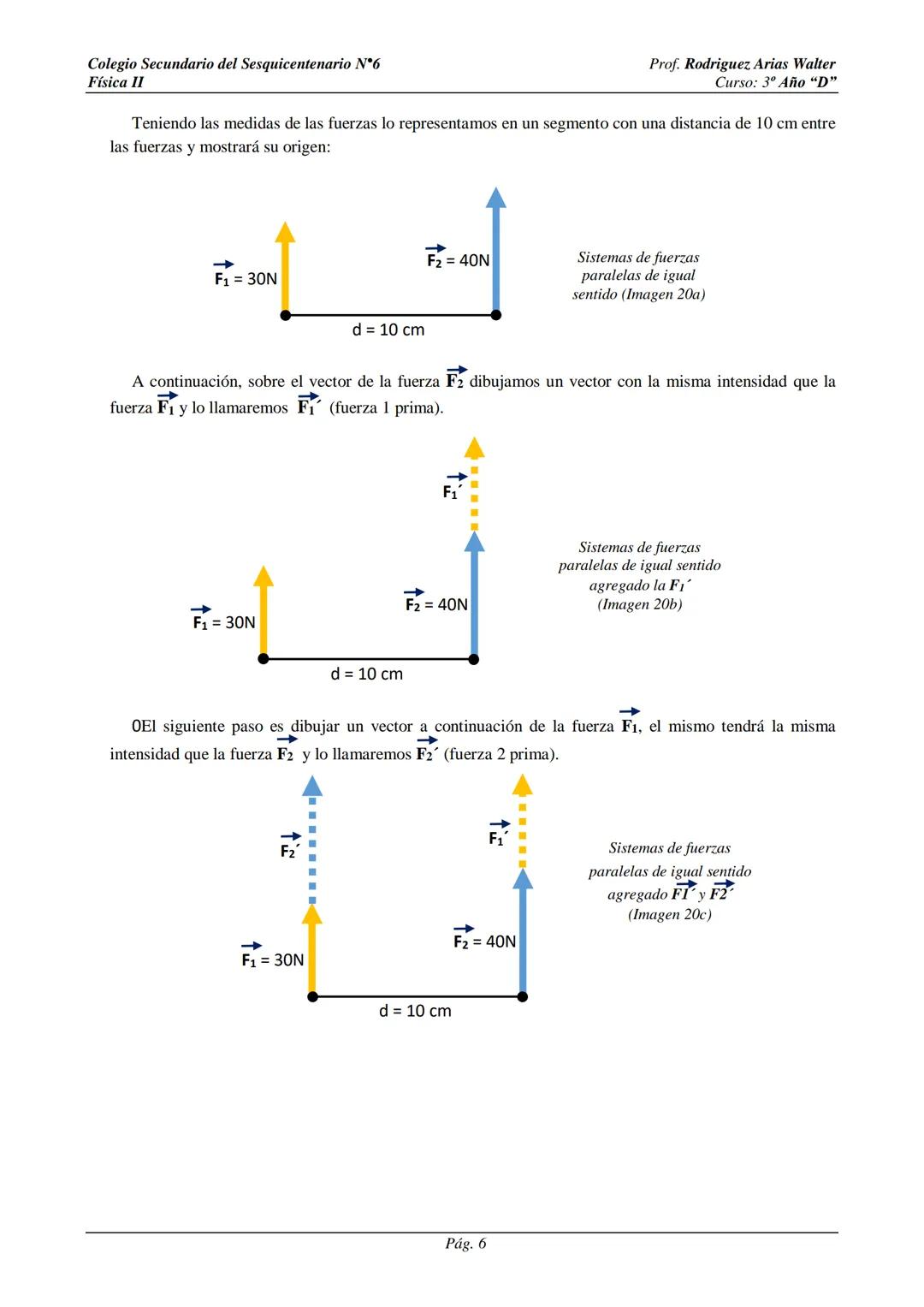

1. Dibuja un segmento horizontal que representa la distancia entre las fuerzas (10cm en nuestro ejemplo)

2. En cada extremo, dibuja vectores verticales que representan las fuerzas (3cm para F1 y 4cm para F2 según nuestra escala)

3. Dibuja sobre la fuerza F2 un vector del mismo tamaño que F1 (llamado F1')

4. Dibuja a continuación de F1 un vector del mismo tamaño que F2 (llamado F2')

🔍 Observación importante: Los vectores auxiliares (F1' y F2') nos ayudan a encontrar el punto exacto donde debe aplicarse la resultante.

El próximo paso será unir estos vectores con líneas cruzadas para encontrar el punto de aplicación de la resultante.

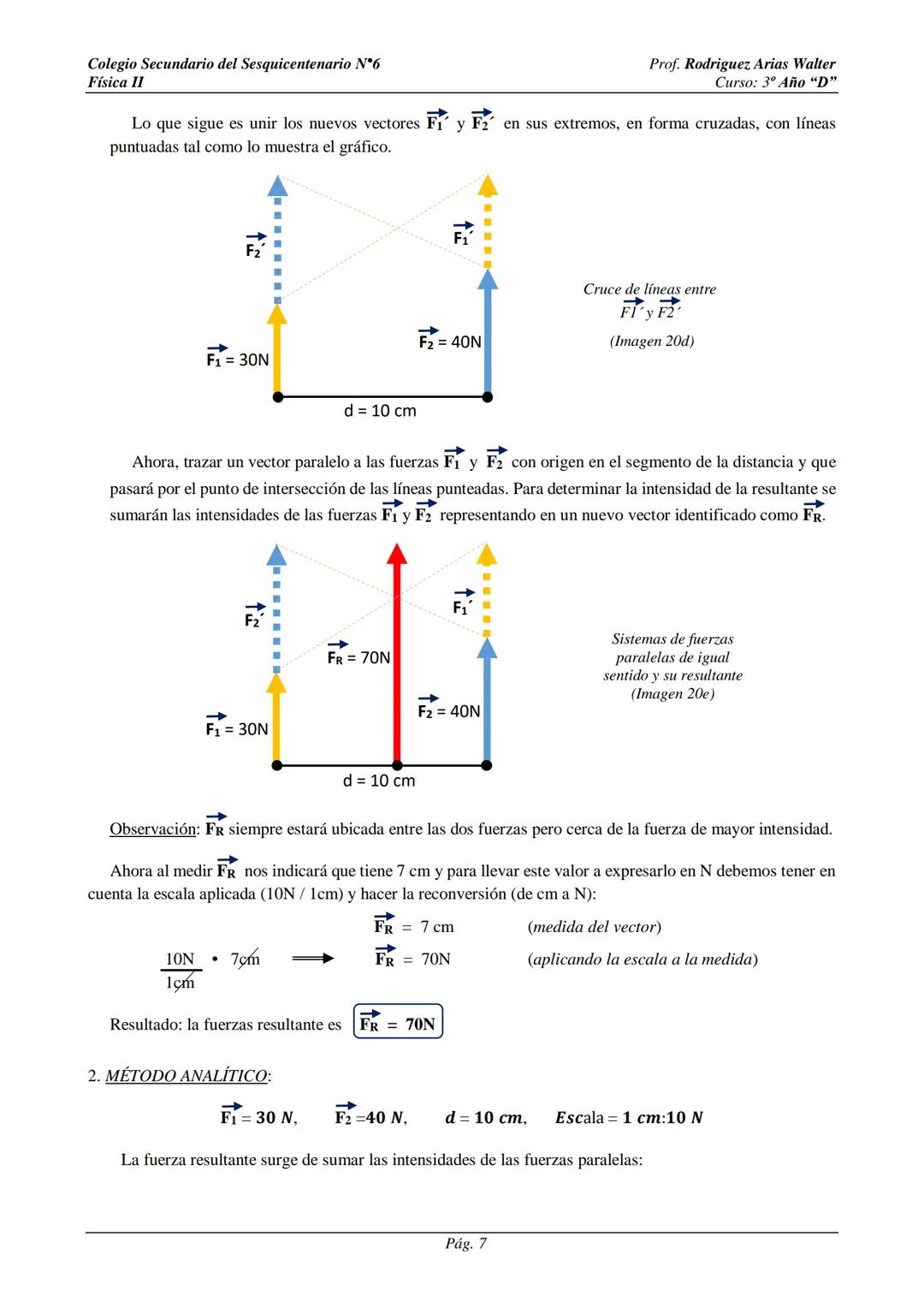

Encontrando la Resultante de Fuerzas Paralelas

Para completar el método gráfico para fuerzas paralelas con el mismo sentido, continuamos con los siguientes pasos:

5. Une con líneas punteadas los extremos de los vectores F1' y F2' de forma cruzada

6. Traza un vector paralelo a las fuerzas F1 y F2 que pase por el punto de intersección de las líneas punteadas

7. La intensidad de la resultante será igual a la suma de las intensidades de F1 y F2

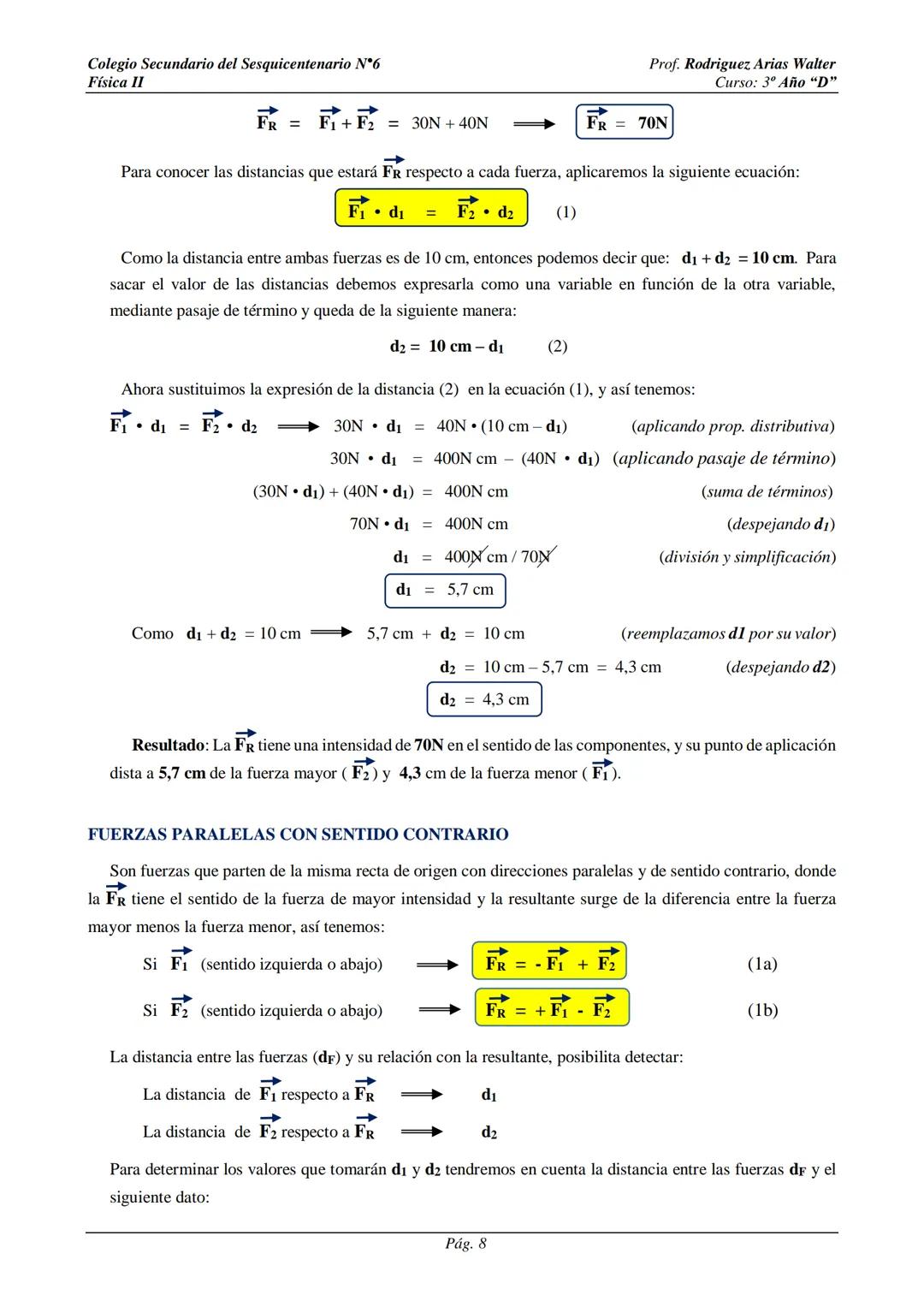

Para nuestro ejemplo con F1 = 30N y F2 = 40N:

• FR = F1 + F2 = 30N + 40N = 70N

Observa que la resultante siempre se ubica más cerca de la fuerza de mayor intensidad. Para verificar la ubicación exacta, podemos usar el método analítico con la ecuación:

F1 · d1 = F2 · d2

Donde d1 es la distancia desde la resultante hasta F1, y d2 es la distancia desde la resultante hasta F2.

💡 Truco matemático: Si conoces la distancia total entre las fuerzas $d$, puedes usar que d1 + d2 = d para resolver el sistema de ecuaciones y encontrar las distancias exactas.

Para nuestro ejemplo, la resultante de 70N estará a 5,7cm de F1 y a 4,3cm de F2.

Fuerzas Paralelas con Sentidos Contrarios

Cuando trabajamos con fuerzas paralelas que tienen sentidos opuestos (por ejemplo, una hacia arriba y otra hacia abajo), la situación es diferente. En este caso:

1. La intensidad de la resultante es la diferencia entre las fuerzas: FR = |F1 - F2|

2. El sentido de la resultante será el mismo que el de la fuerza de mayor intensidad

3. La resultante se ubica fuera del segmento entre las fuerzas, del lado de la fuerza mayor

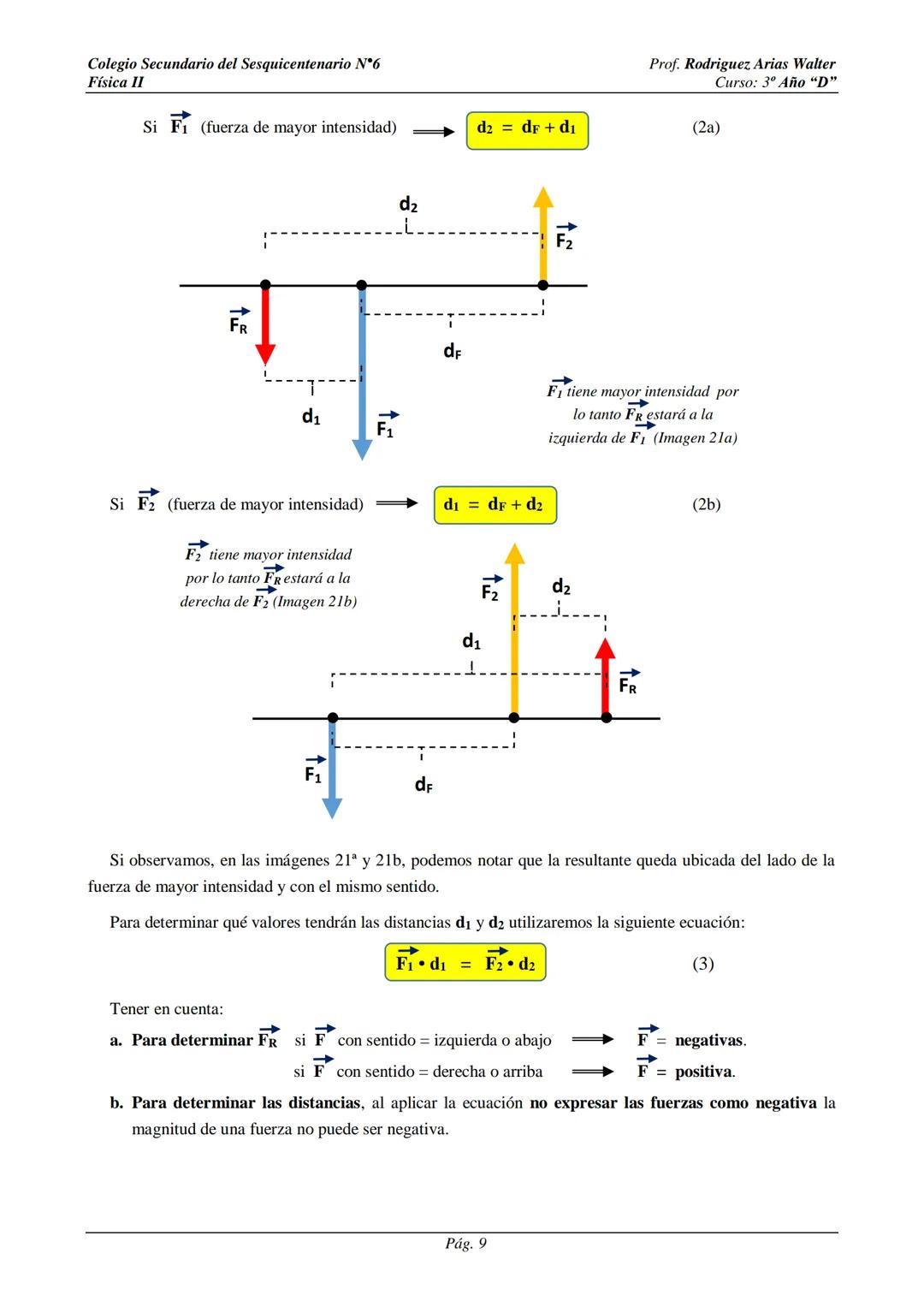

Para encontrar el punto de aplicación de la resultante, seguimos usando la relación: F1 · d1 = F2 · d2

Sin embargo, para fuerzas de sentido contrario, las distancias se relacionan de manera diferente:

• Si F1 es mayor: d2 = dF + d1
• Si F2 es mayor: d1 = dF + d2

Donde dF es la distancia entre las fuerzas originales.

🔍 Punto clave: En fuerzas paralelas de sentido contrario, la resultante siempre se ubica fuera del espacio entre las fuerzas, del mismo lado de la fuerza mayor.

Para resolver estos problemas, podemos usar tanto el método analítico como el gráfico, similar a lo que vimos para fuerzas paralelas del mismo sentido.

Aplicación de Fuerzas Paralelas de Sentido Contrario

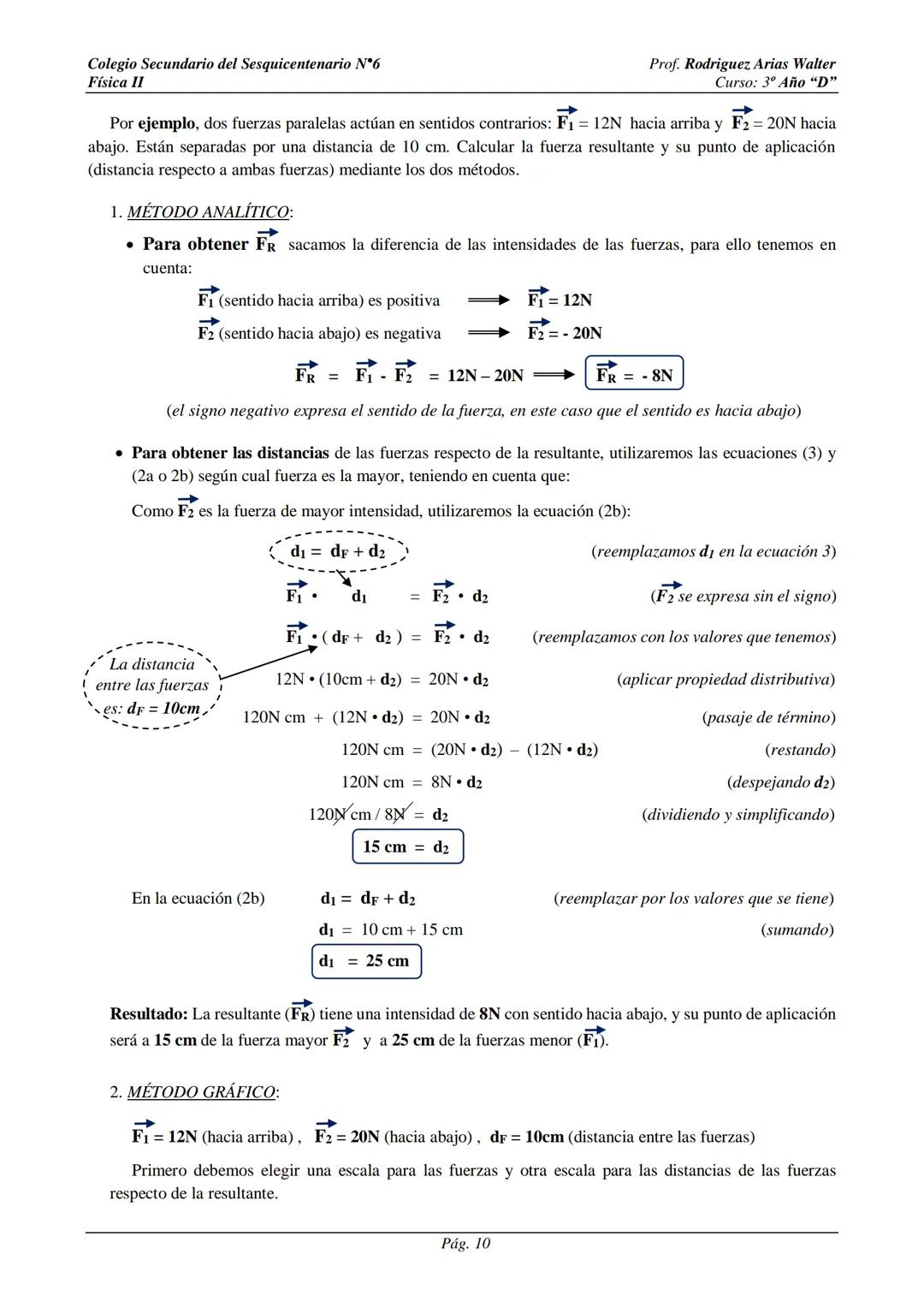

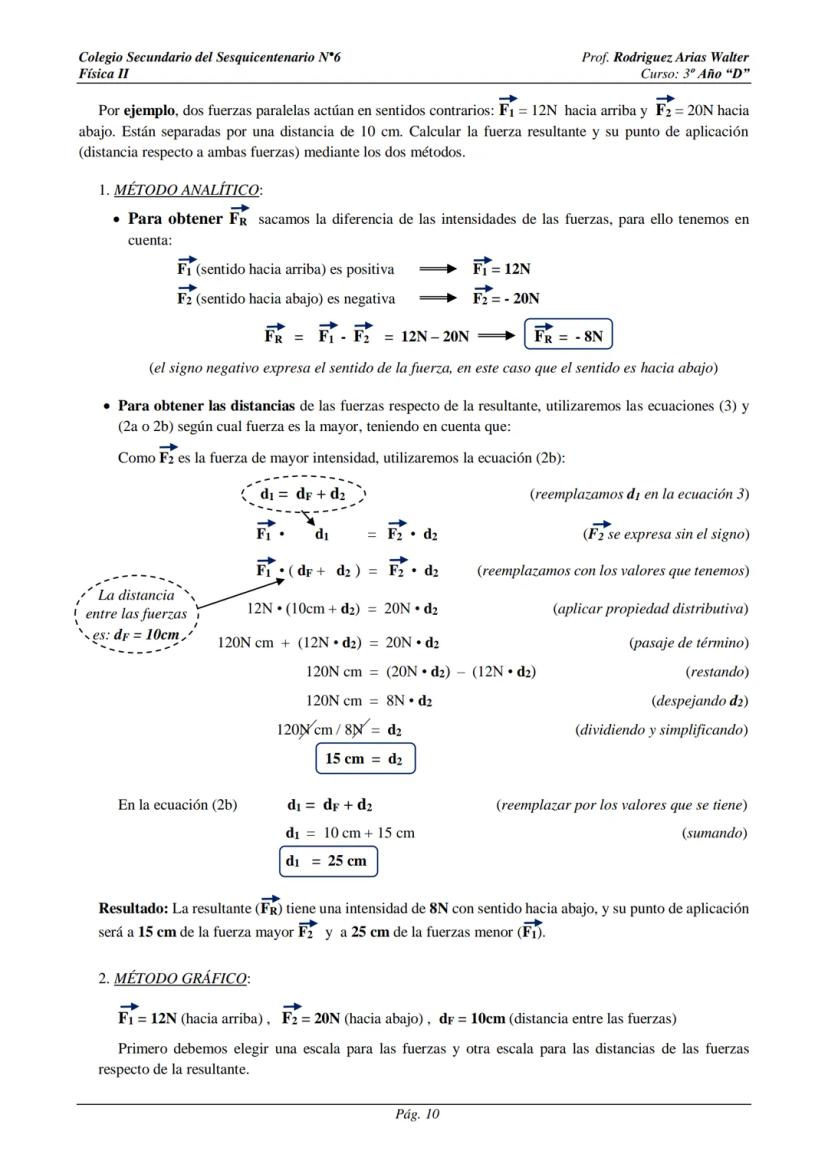

Veamos cómo resolver un sistema de dos fuerzas paralelas de sentido contrario:

• F1 = 12N (hacia arriba)
• F2 = 20N (hacia abajo)
• Distancia entre fuerzas: 10cm

Método analítico:

1. Calculamos la resultante: FR = F2 - F1 = 20N - 12N = 8N (hacia abajo, el sentido de la fuerza mayor)

2. Para encontrar el punto de aplicación, usamos: F1 · d1 = F2 · d2

3. Como F2 es mayor, sabemos que: d1 = dF + d2

4. Sustituyendo y resolviendo: 12N · $10cm + d2$ = 20N · d2 120N·cm + 12N·d2 = 20N·d2 120N·cm = 8N·d2 d2 = 15cm

5. Por lo tanto: d1 = 10cm + 15cm = 25cm

💡 Aplicación práctica: Este tipo de cálculos es fundamental en ingeniería y construcción para determinar dónde se concentrará la fuerza resultante en estructuras sometidas a cargas opuestas.

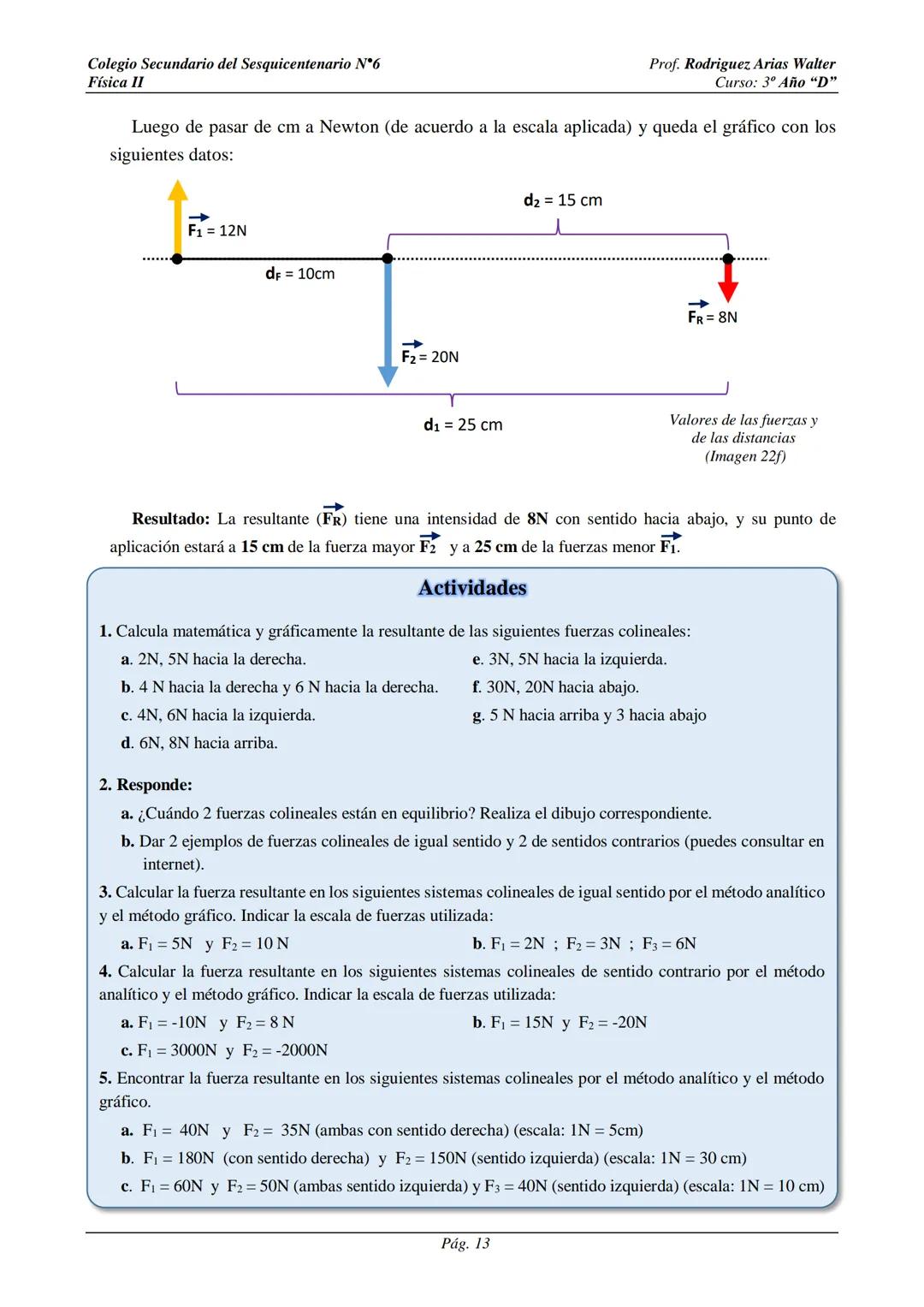

La resultante de 8N hacia abajo se aplicará a 15cm de F2 y a 25cm de F1.

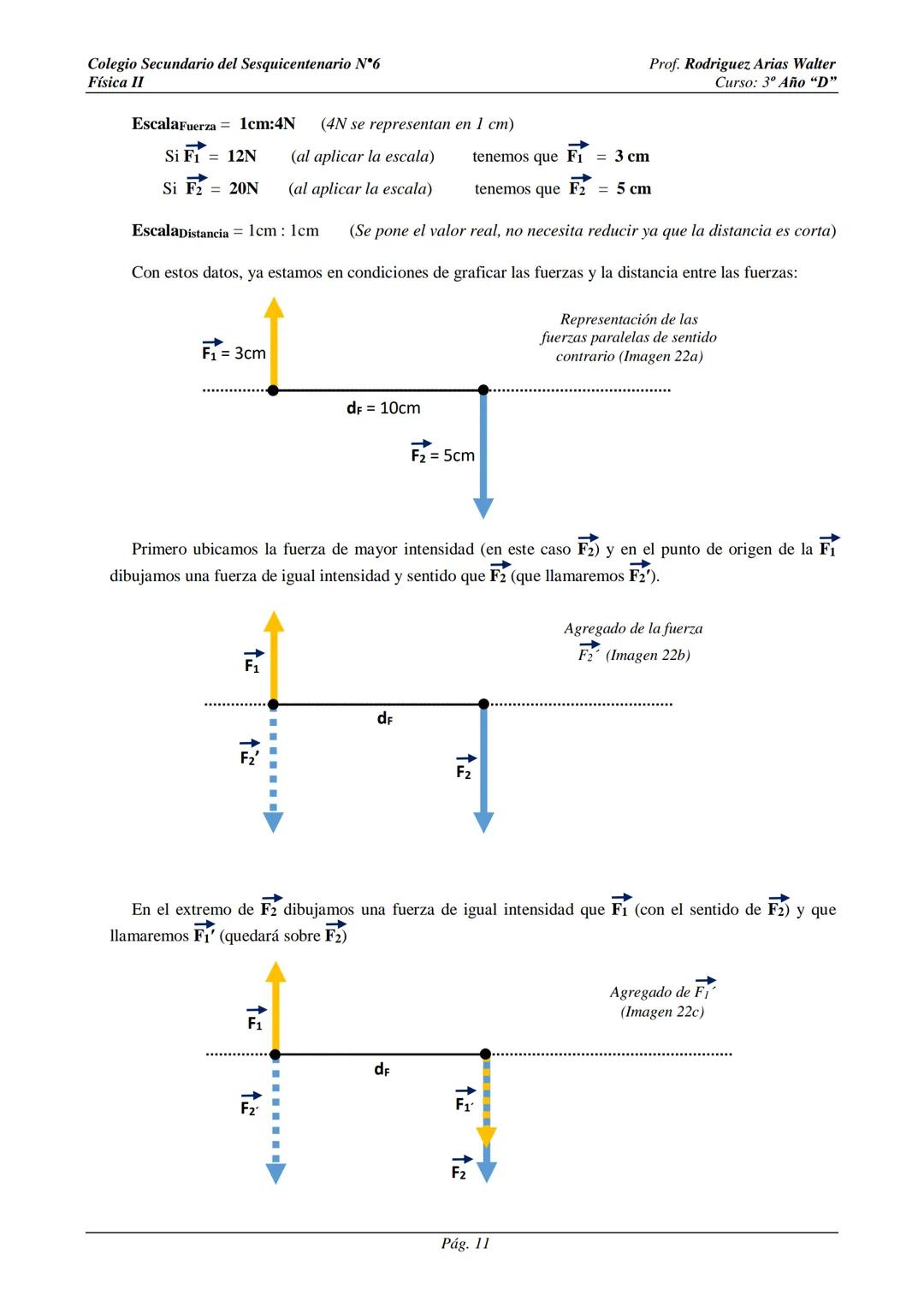

Método Gráfico para Fuerzas Paralelas de Sentido Contrario

Para resolver gráficamente el mismo problema de fuerzas paralelas de sentido contrario (F1 = 12N hacia arriba, F2 = 20N hacia abajo, separadas 10cm), seguimos estos pasos:

1. Elegimos una escala apropiada, por ejemplo 1cm:4N

   • F1 = 12N → 3cm en nuestro dibujo
   • F2 = 20N → 5cm en nuestro dibujo

2. Dibujamos un segmento horizontal de 10cm que representa la distancia entre las fuerzas

3. En cada extremo, dibujamos los vectores F1 (hacia arriba) y F2 (hacia abajo)

4. En el origen de F1, dibujamos un vector F2' con la misma intensidad y sentido que F2

5. En el extremo de F2, dibujamos un vector F1' con la misma intensidad que F1 (en el sentido de F2)

🔍 Observación importante: Para fuerzas de sentido contrario, los vectores auxiliares mantienen el sentido de la fuerza mayor.

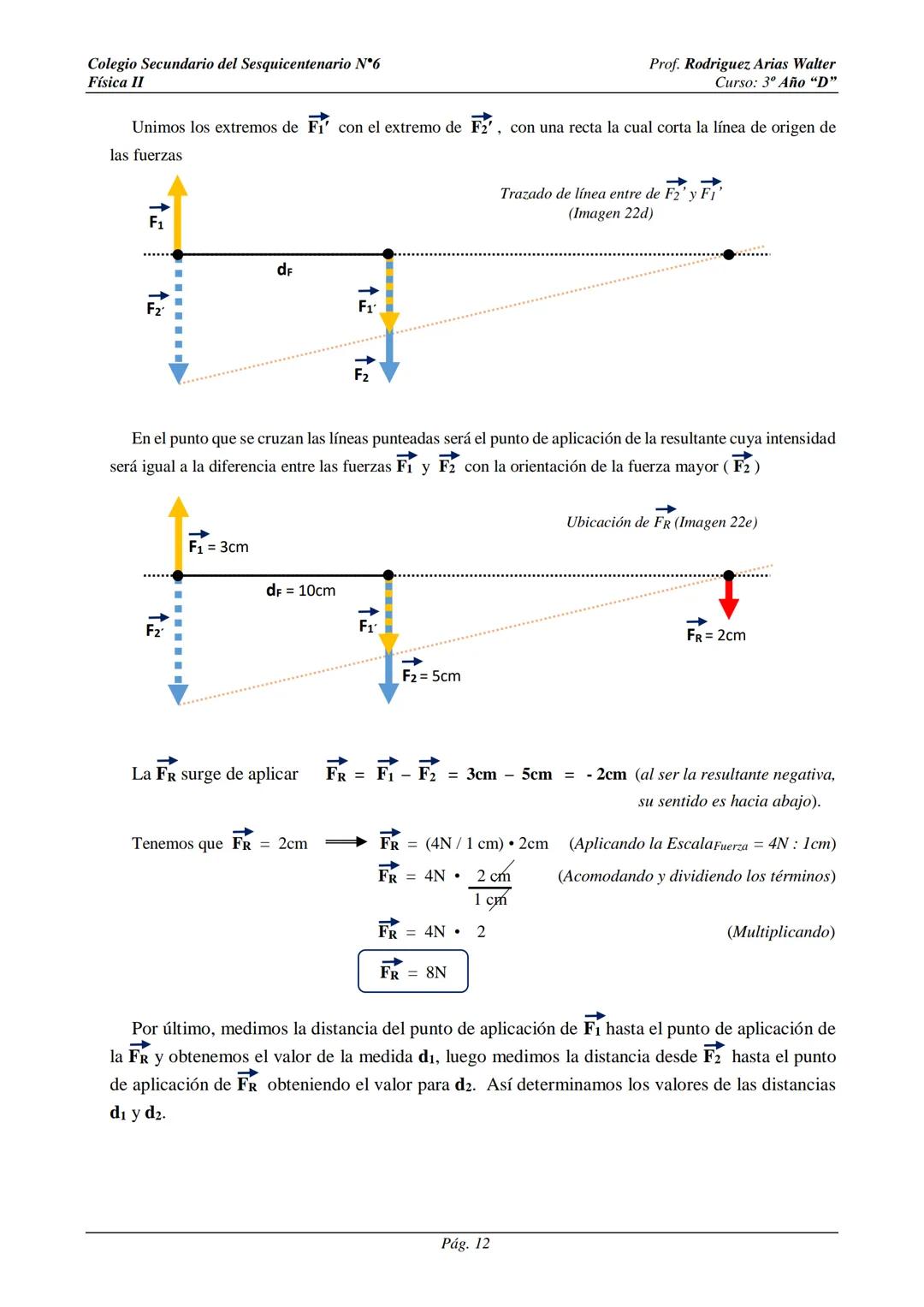

A continuación uniremos los extremos de los vectores auxiliares para encontrar el punto exacto de aplicación de la resultante.
