Introducción al Álgebra de Boole

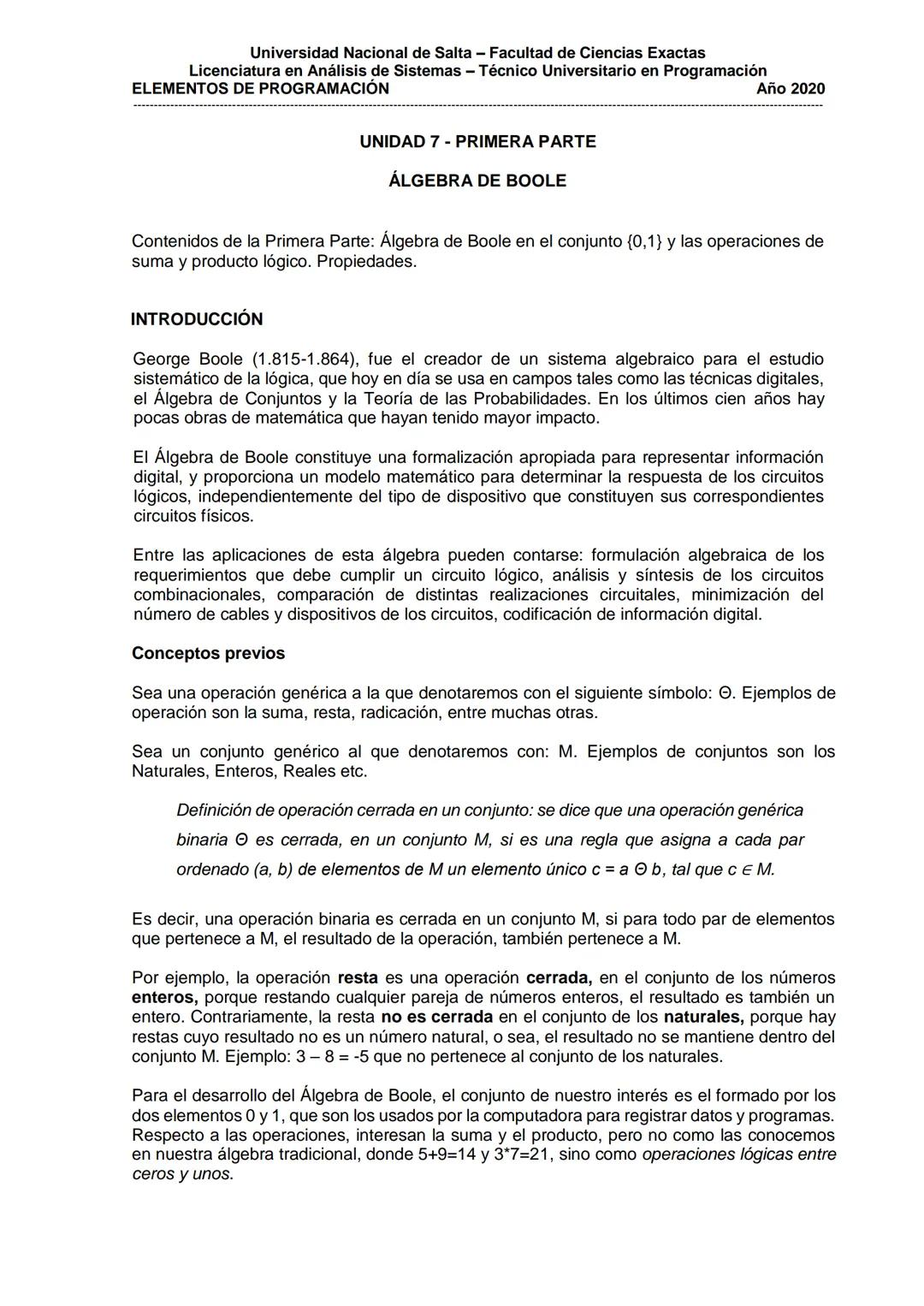

El Álgebra de Boole, creada por George Boole (1815-1864), es un sistema algebraico que revolucionó el estudio de la lógica y hoy es esencial en campos como técnicas digitales, álgebra de conjuntos y probabilidades. Esta herramienta matemática permite representar información digital y modelar el comportamiento de circuitos lógicos independientemente de sus componentes físicos.

Entre sus principales aplicaciones encontramos la formulación algebraica de circuitos lógicos, análisis y síntesis de circuitos combinacionales, comparación de implementaciones circuitales y minimización de dispositivos y cables en circuitos electrónicos.

Para entender el Álgebra de Boole, debemos comprender el concepto de operación cerrada en un conjunto. Una operación binaria es cerrada en un conjunto M si para cualquier par de elementos de M, el resultado también pertenece a M. Por ejemplo, la resta es cerrada en los enteros, pero no en los naturales.

💡 El Álgebra de Boole trabaja con el conjunto {0,1}, los mismos valores que usa la computadora para almacenar datos y programas, pero con operaciones lógicas diferentes a las de la aritmética tradicional.

En este álgebra, nos interesan especialmente la suma lógica y el producto lógico, que operan de forma distinta a las matemáticas tradicionales y son fundamentales para comprender el procesamiento digital de información.

Postulados del Álgebra de Boole

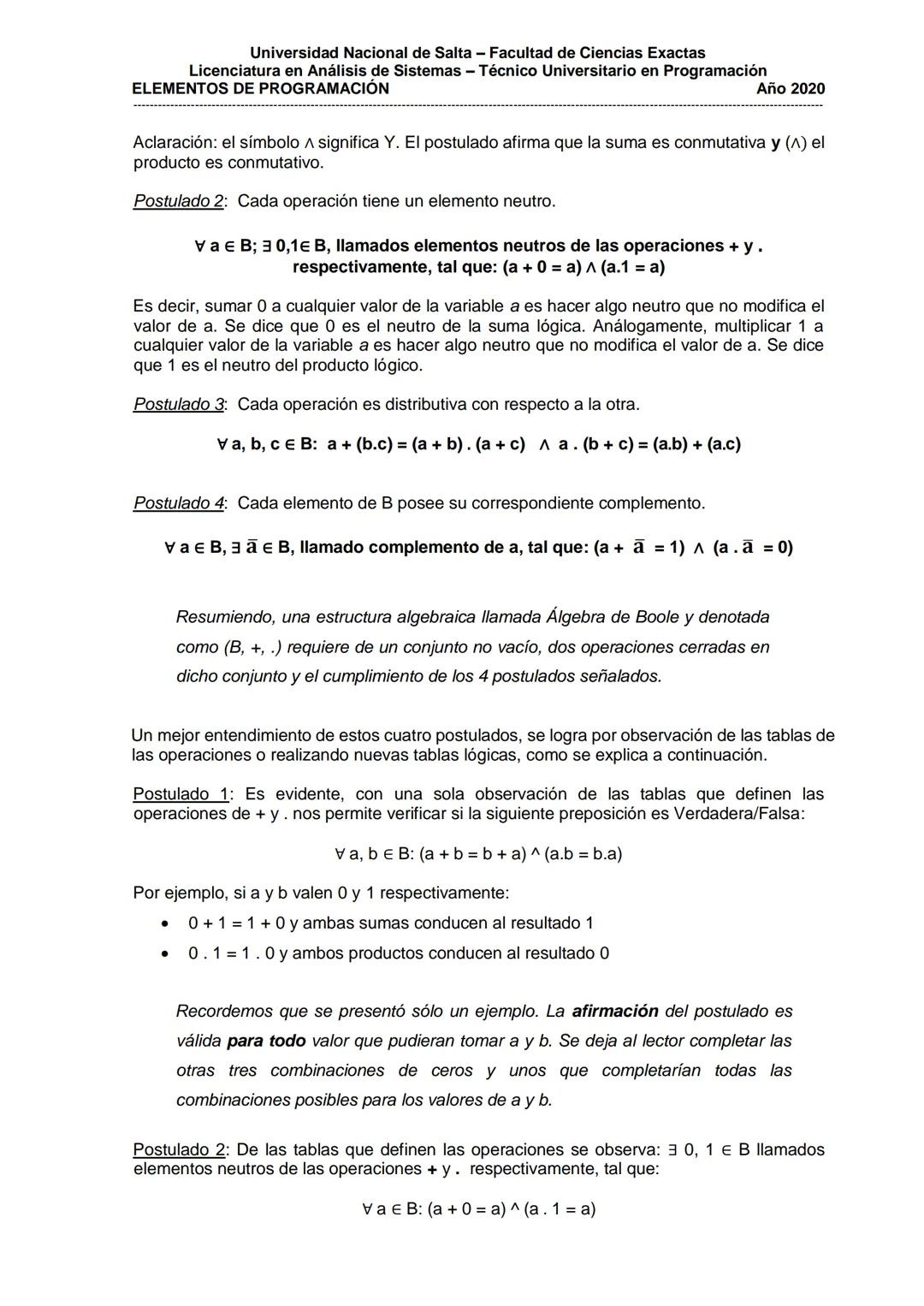

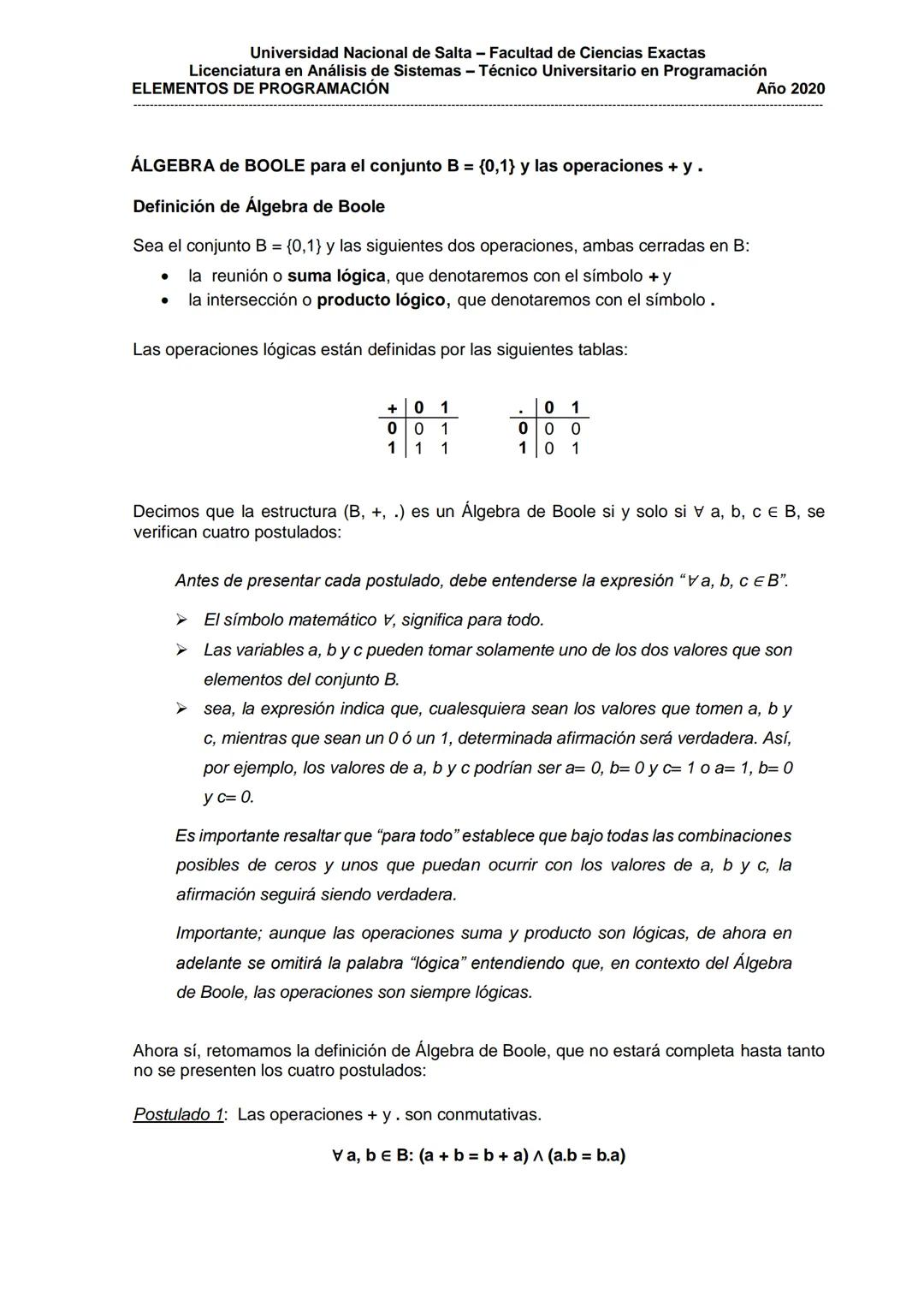

El Álgebra de Boole se fundamenta en cuatro postulados esenciales que definen su comportamiento. El Postulado 1 establece que ambas operaciones son conmutativas: el orden de los operandos no afecta el resultado, tanto en la suma $a + b = b + a$ como en el producto $a·b = b·a$.

El Postulado 2 define los elementos neutros para cada operación. Para cualquier valor de a, sumar 0 no modifica su valor $a + 0 = a$, haciendo del 0 el elemento neutro de la suma lógica. De manera similar, multiplicar por 1 cualquier valor lo mantiene igual $a·1 = a$, siendo 1 el elemento neutro del producto lógico.

El Postulado 3 establece que cada operación es distributiva respecto a la otra. Esto significa que a + (b·c) = $a + b$·$a + c$ y a·$b + c$ = (a·b) + (a·c). Esta propiedad es particularmente interesante porque en el álgebra tradicional, la suma no es distributiva respecto al producto.

💡 Una estructura algebraica llamada Álgebra de Boole requiere un conjunto no vacío, dos operaciones cerradas en dicho conjunto y el cumplimiento de estos cuatro postulados.

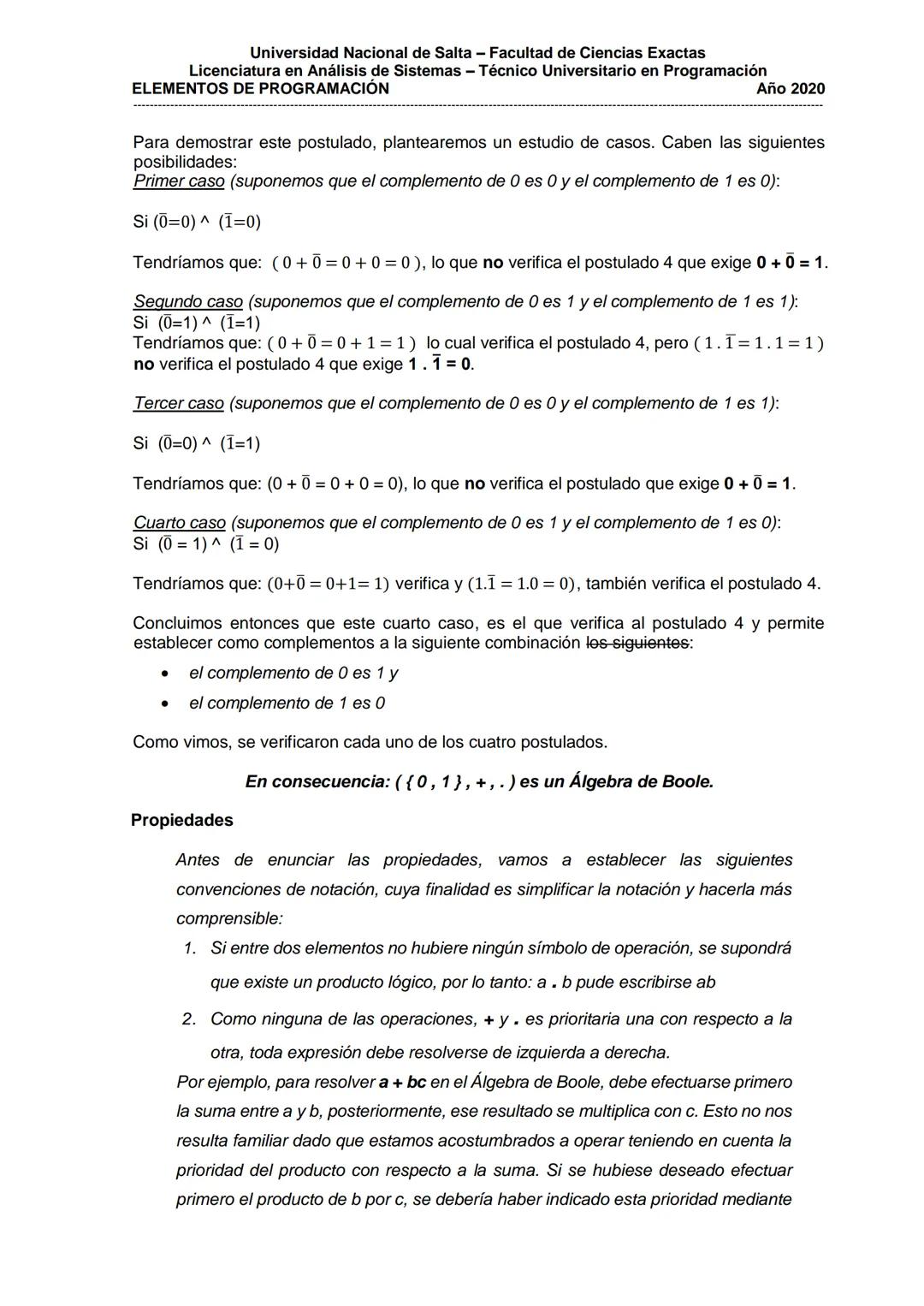

El Postulado 4 indica que cada elemento tiene su complemento. Para todo a, existe un ā tal que a + ā = 1 y a·ā = 0. Estos postulados pueden verificarse fácilmente mediante tablas lógicas que muestran todos los posibles valores para las variables involucradas.

Verificación de los Postulados

Para comprender mejor los postulados del Álgebra de Boole, podemos usar tablas lógicas que muestran los resultados de las operaciones para todas las posibles combinaciones de valores. Estas tablas nos permiten verificar si las propiedades se cumplen en todos los casos.

El Postulado 1 (conmutatividad) puede comprobarse observando las tablas que definen las operaciones de suma y producto lógico. Por ejemplo, 0 + 1 = 1 + 0 = 1, y 0·1 = 1·0 = 0, lo que confirma que el orden de los operandos no afecta el resultado.

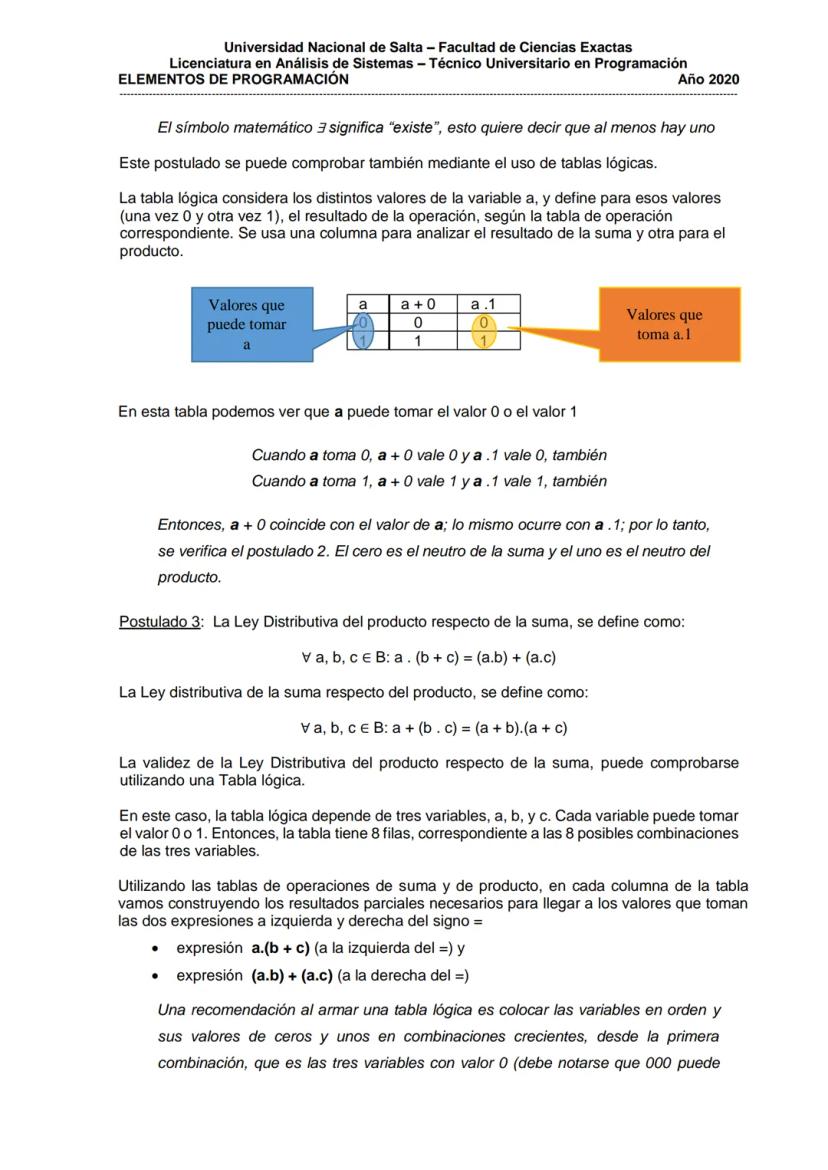

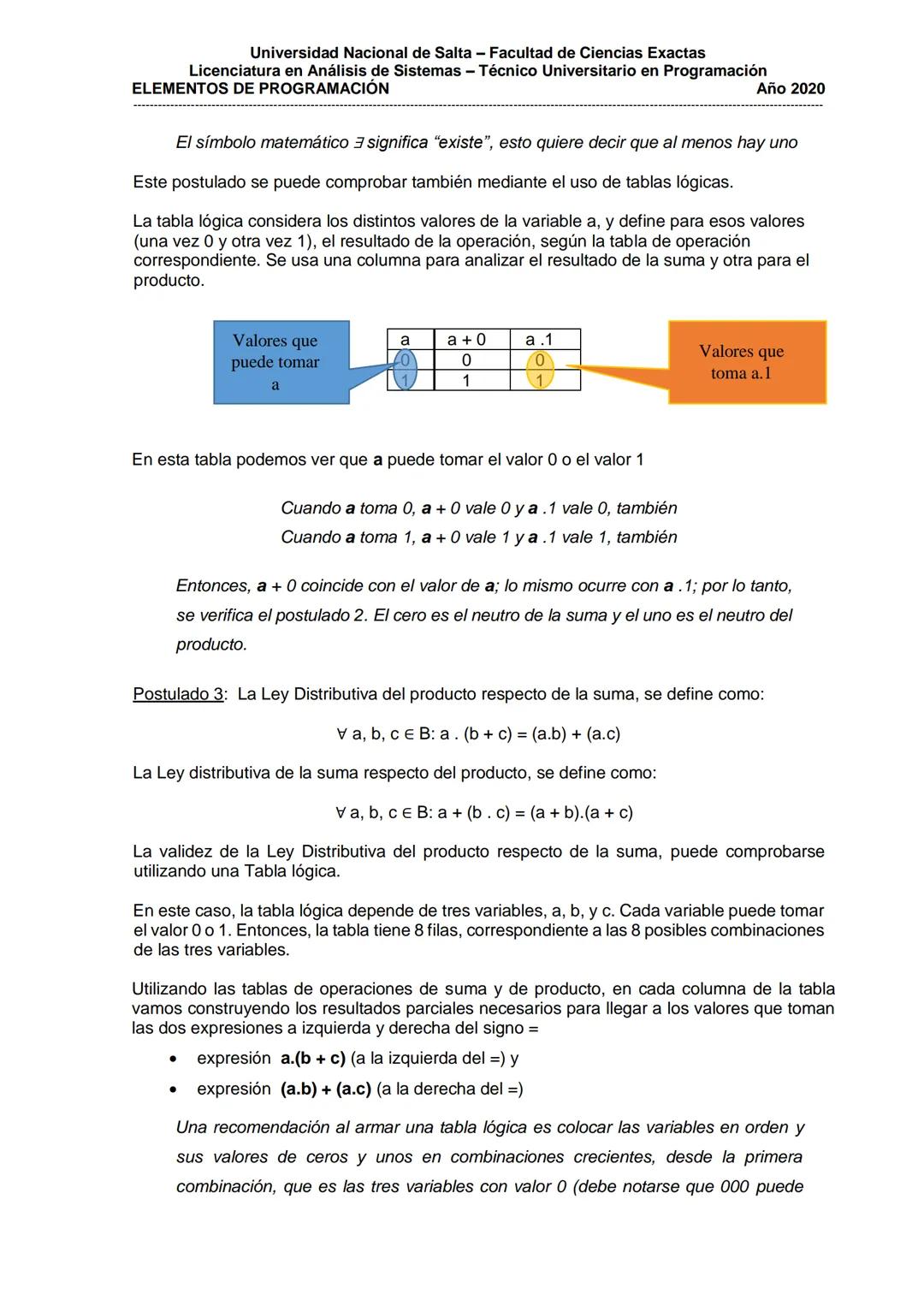

Para verificar el Postulado 2 (elementos neutros), usamos una tabla que muestra los valores de a + 0 y a·1 para todos los posibles valores de a (0 y 1). La tabla confirma que a + 0 siempre coincide con a, y a·1 también coincide con a, verificando que 0 es el neutro de la suma y 1 es el neutro del producto.

💡 Al construir tablas lógicas para tres o más variables, conviene ordenar las combinaciones de valores en orden binario creciente (000, 001, 010, etc.), lo que facilita verificar todos los casos posibles.

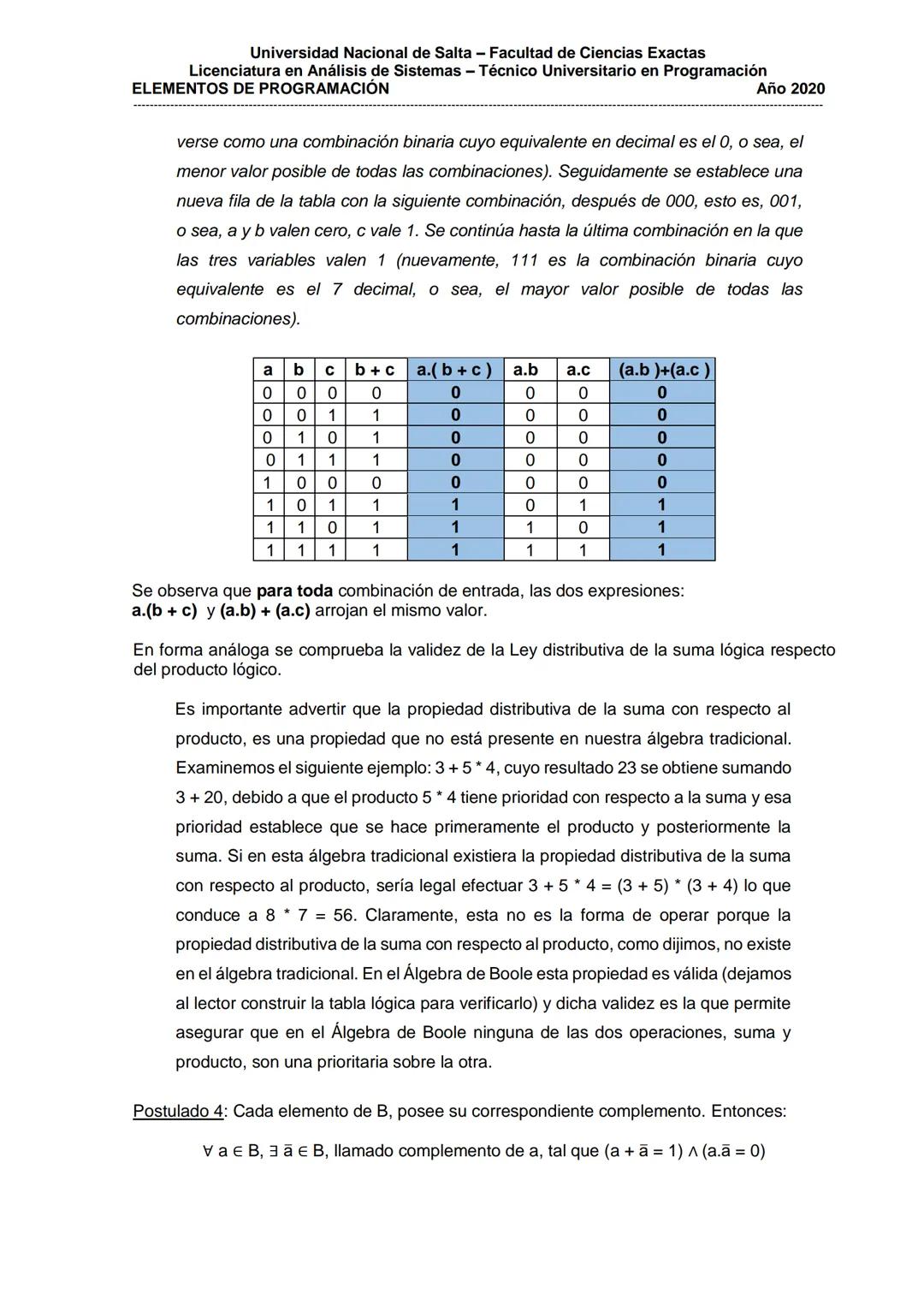

El Postulado 3 (distributividad) requiere una tabla más compleja con tres variables (a, b, c). Para la distributividad del producto respecto a la suma, comprobamos que a·$b+c$ = (a·b)+(a·c) para todas las combinaciones posibles de valores. La tabla muestra que ambas expresiones siempre producen el mismo resultado, confirmando la propiedad.

Distributividad y Complemento

La propiedad distributiva en el Álgebra de Boole tiene una característica especial: no solo el producto es distributivo respecto a la suma (como en el álgebra tradicional), sino que también la suma es distributiva respecto al producto. Esto se expresa como a+(b·c)=$a+b$·$a+c$, una propiedad que no existe en el álgebra convencional.

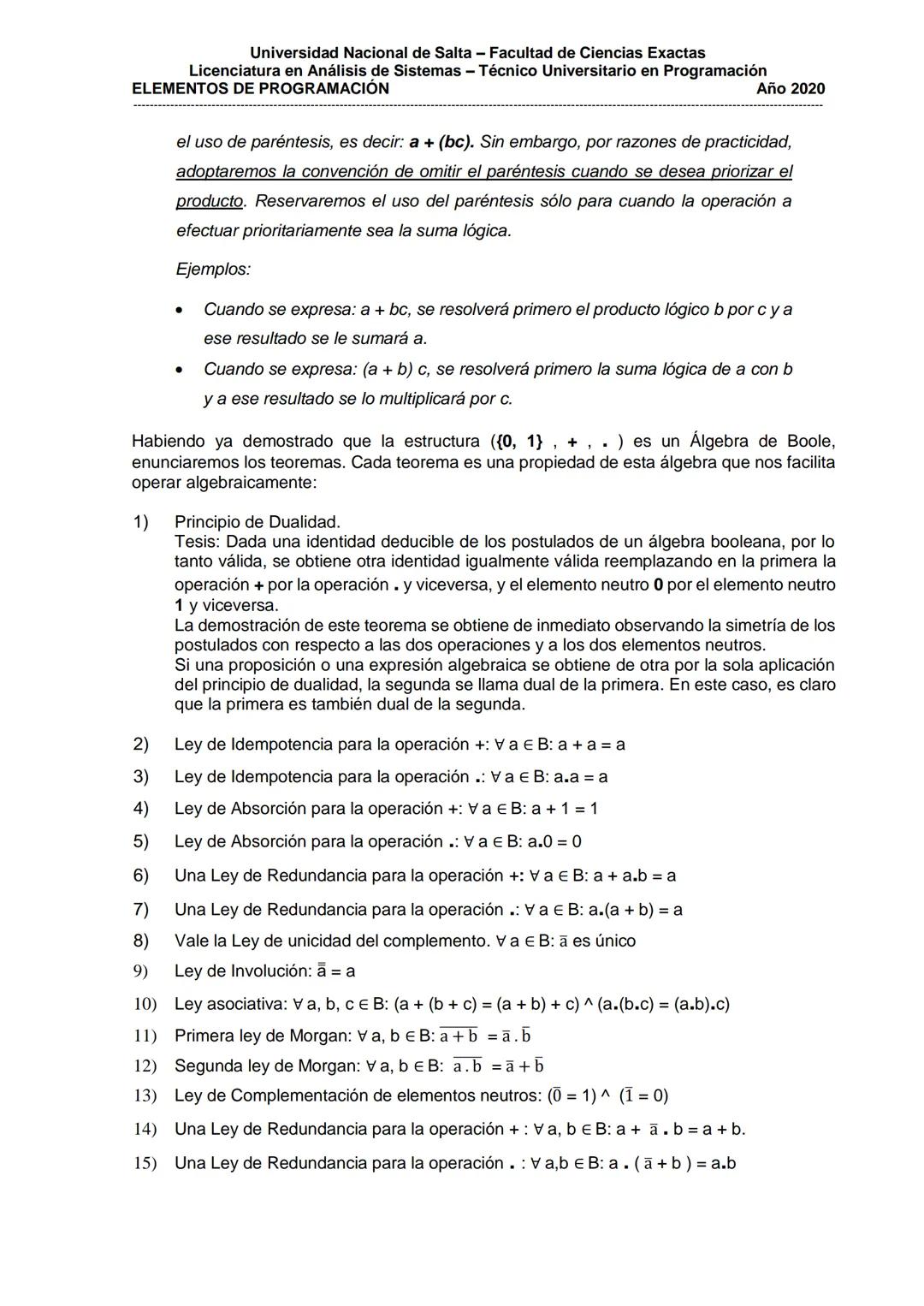

Esta diferencia es fundamental, ya que en el álgebra tradicional, expresiones como 3+5×4 se resuelven como 3+20=23 debido a la prioridad del producto. En el Álgebra de Boole, ninguna operación tiene prioridad sobre la otra, y ambas propiedades distributivas son válidas, lo que permite manipular las expresiones lógicas de manera más flexible.

El Postulado 4 establece que cada elemento tiene su complemento. Para todo valor a, existe ā tal que a+ā=1 y a·ā=0. Esto significa que:

• Si a=0, entonces ā=1 (complemento de 0 es 1)
• Si a=1, entonces ā=0 (complemento de 1 es 0)

💡 La validez de las propiedades distributivas en el Álgebra de Boole es lo que permite que ninguna operación (suma o producto) tenga prioridad sobre la otra, a diferencia del álgebra tradicional.

Esta característica del Álgebra de Boole facilita la simplificación de expresiones lógicas y el diseño de circuitos más eficientes, ya que permite aplicar cualquiera de las propiedades distributivas según convenga para simplificar la expresión.

Operación Disyunción y Circuitos Lógicos

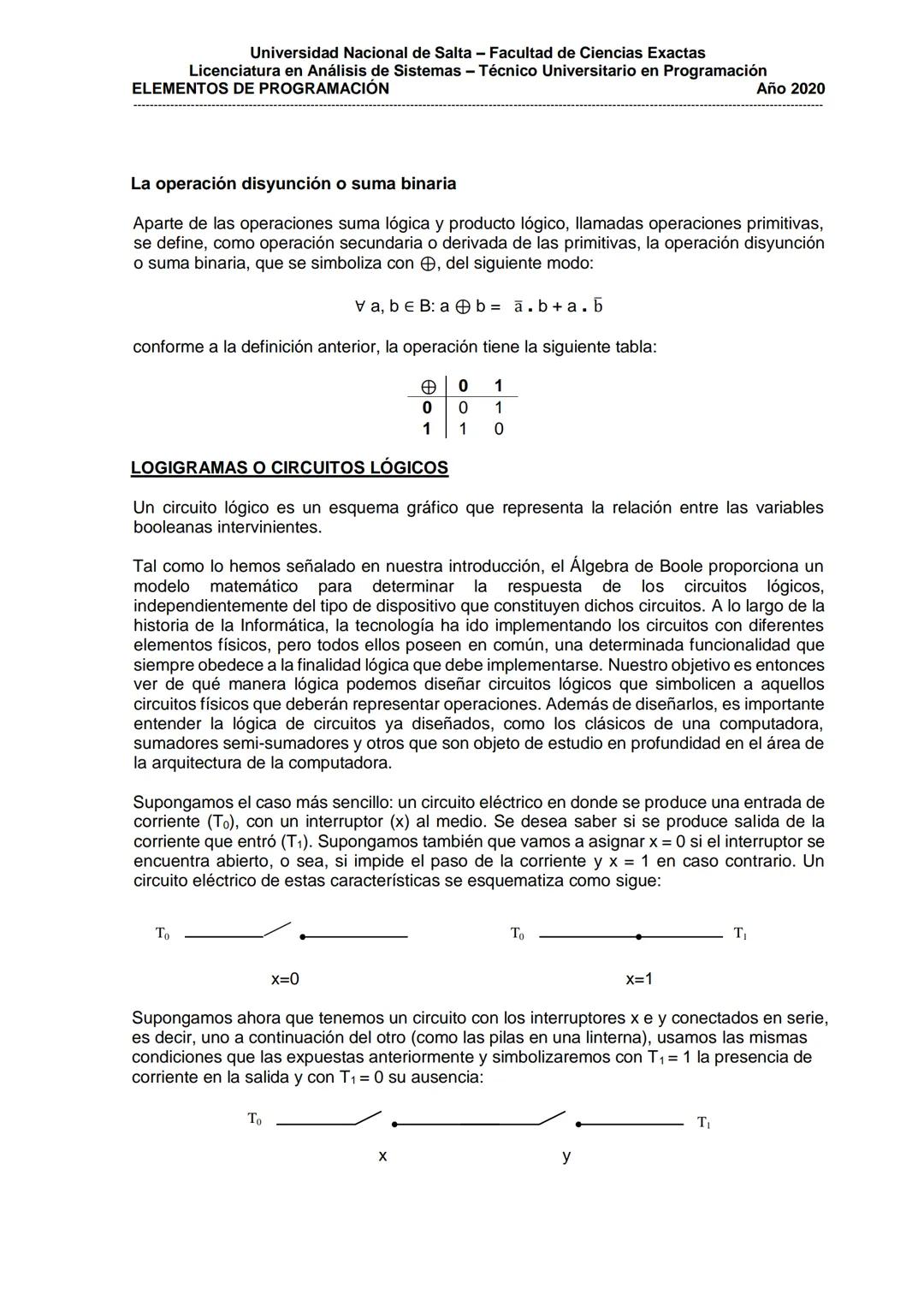

Además de las operaciones primitivas (suma y producto lógico), en el Álgebra de Boole se define la operación disyunción o suma binaria, simbolizada como ⊕. Esta operación secundaria se define como a⊕b=ā·b+a·b̄, y su tabla de verdad muestra que el resultado es 1 cuando las entradas son diferentes, y 0 cuando son iguales.

Los circuitos lógicos son representaciones gráficas de relaciones entre variables booleanas y constituyen una aplicación práctica fundamental del Álgebra de Boole. Estos circuitos modelan matemáticamente el comportamiento de dispositivos electrónicos reales, independientemente de la tecnología que los implemente.

En su forma más básica, un circuito lógico puede representar un simple interruptor eléctrico donde x=0 significa que el interruptor está abierto (no pasa corriente) y x=1 que está cerrado (pasa corriente). La salida del circuito (T₁) dependerá del estado del interruptor.

💡 Un circuito lógico es un modelo matemático que representa la relación entre variables booleanas, permitiendo predecir el comportamiento de circuitos electrónicos independientemente de su implementación física.

Los circuitos pueden volverse más complejos al conectar interruptores en serie (producto lógico) o en paralelo (suma lógica). Por ejemplo, dos interruptores x e y en serie requieren que ambos estén cerrados $x=1 Y y=1$ para que haya salida de corriente, lo que representa la operación de producto lógico.

Representación de Circuitos Lógicos

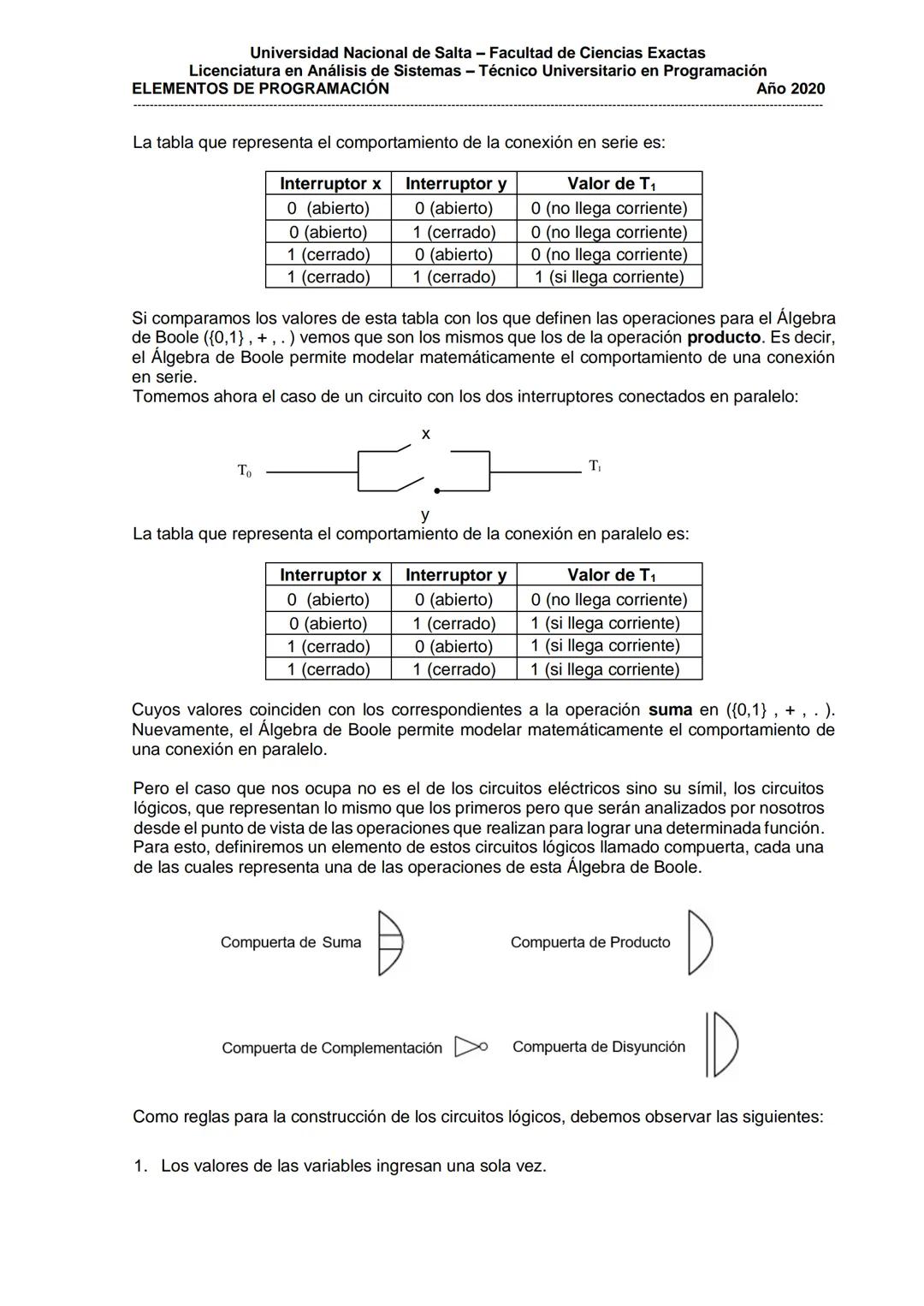

Los circuitos lógicos pueden representarse gráficamente mediante compuertas lógicas, elementos básicos que realizan operaciones booleanas específicas. Para trabajar con estos circuitos existen convenciones importantes que facilitan su diseño e interpretación.

Al representar circuitos lógicos debemos seguir tres reglas básicas:

1. Los complementos de las variables se representan mediante compuertas inversoras (NOT)
2. Si necesitamos usar el valor de una variable en más de una compuerta, lo tomamos de un mismo ingreso
3. Las variables ingresan por sus valores directos, no por sus complementos

Por ejemplo, para representar la expresión ā+b̄ usamos una compuerta OR cuyos ingresos provienen de compuertas NOT que invierten a y b. Para expresiones más complejas como $a+b$$ā+b̄$, combinamos compuertas OR, NOT y AND según la estructura de la expresión.

💡 Las expresiones booleanas pueden trabajarse de tres formas diferentes: expresiones analíticas, tablas lógicas y circuitos lógicos, ofreciendo distintas perspectivas del mismo concepto.

Esta capacidad de representar relaciones lógicas tanto algebraicamente como mediante circuitos es lo que hace al Álgebra de Boole fundamental para el diseño de sistemas digitales, permitiendo analizar, simplificar y optimizar circuitos antes de su implementación física.
