¿Qué es Arduino?

Arduino es una plataforma de hardware libre creada por David Cuartielles y Massimo Banzi para facilitar el uso de la electrónica en proyectos multidisciplinarios. No es fácil definirla en pocas palabras, porque es mucho más que una simple placa.

Si analizamos sus componentes, veremos que Arduino funciona como un sistema de procesamiento, un microcontrolador y una placa, todo integrado con un entorno de desarrollo. Lo que hace especial a Arduino es que es de código abierto, lo que permite que cualquiera pueda modificarlo y adaptarlo a sus necesidades.

En términos simples, Arduino es una plataforma con entradas y salidas (tanto analógicas como digitales) que incluye todo lo necesario para crear tus propios programas y dar vida a tus ideas. Incluso si nunca has programado antes, podrás aprender a utilizarlo rápidamente.

💡 Para entender realmente Arduino, debemos considerar tres elementos fundamentales: el hardware (la placa física), el software (el entorno de programación) y la comunidad que mantiene vivo este proyecto.

Comunidad

La gran comunidad detrás de Arduino ha sido crucial para su éxito y expansión dentro del movimiento Maker. Esta plataforma no solo se trata de hardware y software, sino también de una poderosa filosofía colaborativa.

Cuando hablamos de la comunidad Arduino, nos referimos a miles de usuarios, desarrolladores y entusiastas que comparten proyectos, resuelven dudas y crean contenido educativo. Este grupo ha sido fundamental para convertir Arduino en la placa de desarrollo más versátil y popular en el mundo de la electrónica.

El movimiento Maker, estrechamente relacionado con Arduino, busca recuperar la creación física en un mundo cada vez más digital. Este movimiento se sustenta en tres pilares: herramientas digitales para diseño y fabricación, medios digitales colaborativos y espacios de fabricación compartidos. Arduino se ha posicionado como la plataforma preferida de este movimiento gracias a su filosofía abierta y accesible.

🔍 El Arduino Day es una celebración mundial que reúne a la comunidad Arduino cada año, demostrando el poder de esta red global de creadores y entusiastas.

Hardware

El hardware de Arduino consiste en una placa de circuito impreso con un microcontrolador Atmel AVR, puertos de entrada/salida y un puerto USB para comunicarse con la computadora. Esta estructura simple esconde un potencial enorme.

El cerebro de Arduino es su microcontrolador, que ejecuta los procesos matemáticos y lógicos, y gestiona todos los recursos para los componentes que conectemos. Este chip permite programar la placa con un lenguaje de alto nivel, facilitando mucho el trabajo aun si no eres experto en electrónica.

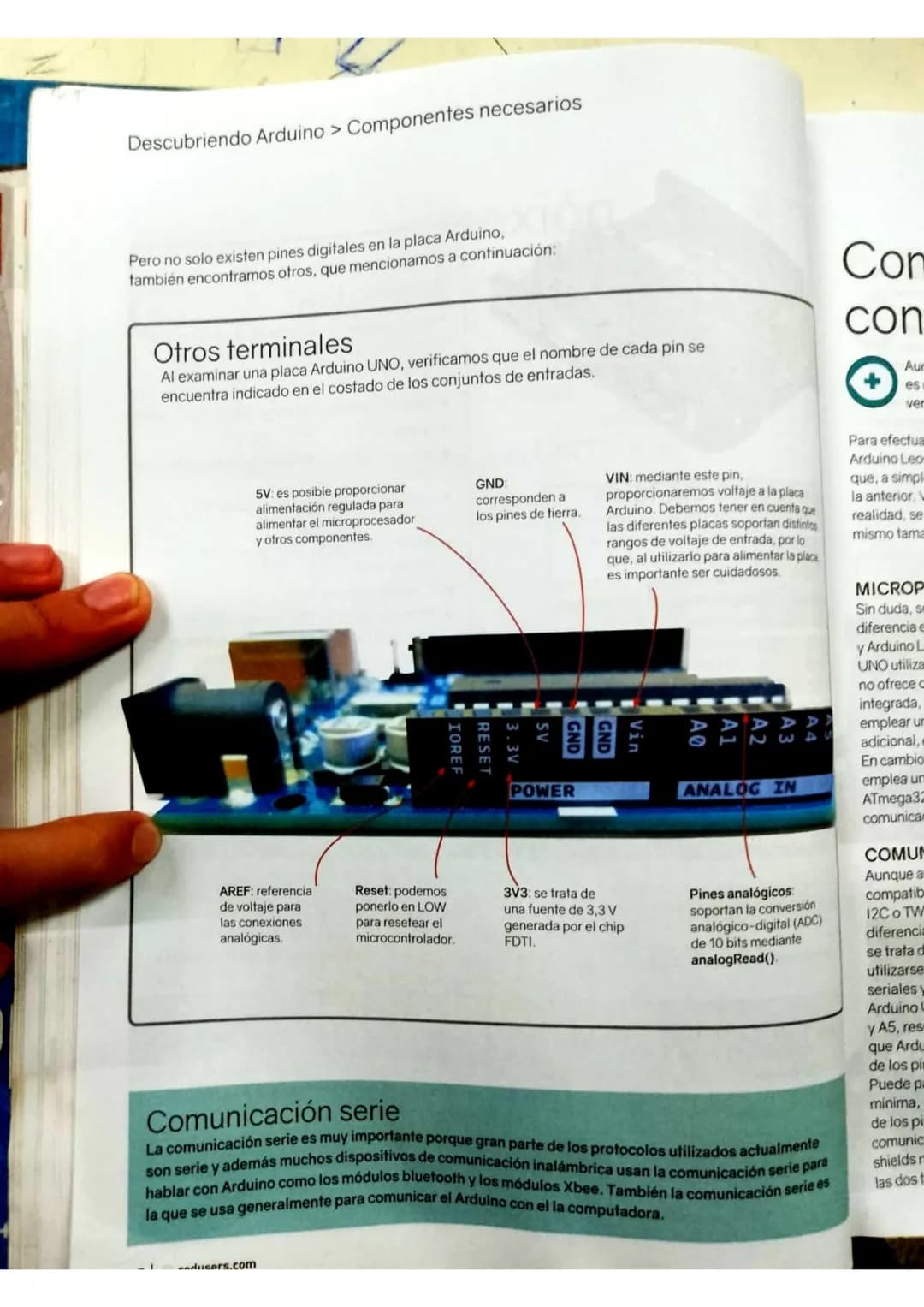

La placa incorpora entradas analógicas y digitales que te permiten conectar sensores, botones, LEDs y otros componentes. También puedes agregar shields (placas de expansión) que añaden funcionalidades específicas como conectividad WiFi, control de motores o pantallas.

El puerto USB es fundamental, ya que permite conectar Arduino a la computadora para cargarlo de energía y para transferir los programas que hayas creado. Cuando quieras que tu proyecto funcione de manera autónoma, podrás usar otras fuentes de energía.

⚡ Existen muchos modelos de Arduino con características diferentes. Elegir el adecuado dependerá del proyecto que quieras realizar, considerando factores como la cantidad de pines, memoria disponible y velocidad de procesamiento.

Modelos de placas

Arduino se presenta en diversas categorías para adaptarse a diferentes tipos de proyectos. Las principales categorías incluyen placas básicas, placas de expansión (shields), kits completos y hasta impresoras 3D como la Arduino Materia 101.

Cada modelo de placa Arduino tiene características específicas que debes considerar al elegir. Por ejemplo, Arduino Leonardo tiene 20 pines digitales y 12 analógicos, mientras que Arduino UNO R3 tiene 14 pines digitales y solo 6 analógicos. La memoria flash también varía considerablemente, desde 32 Kb en modelos básicos hasta 512 Kb en el Arduino DUE.

La elección de la placa correcta dependerá principalmente de la complejidad de tu proyecto. Debes considerar cuántos sensores o actuadores necesitarás conectar (esto determina la cantidad de pines requeridos) y qué tan complejo será tu código (esto afecta la memoria necesaria).

🔧 Materia 101 es la impresora 3D oficial de Arduino, un sistema completamente open source tanto en software como en hardware, demostrando la versatilidad de esta plataforma más allá de las placas básicas.

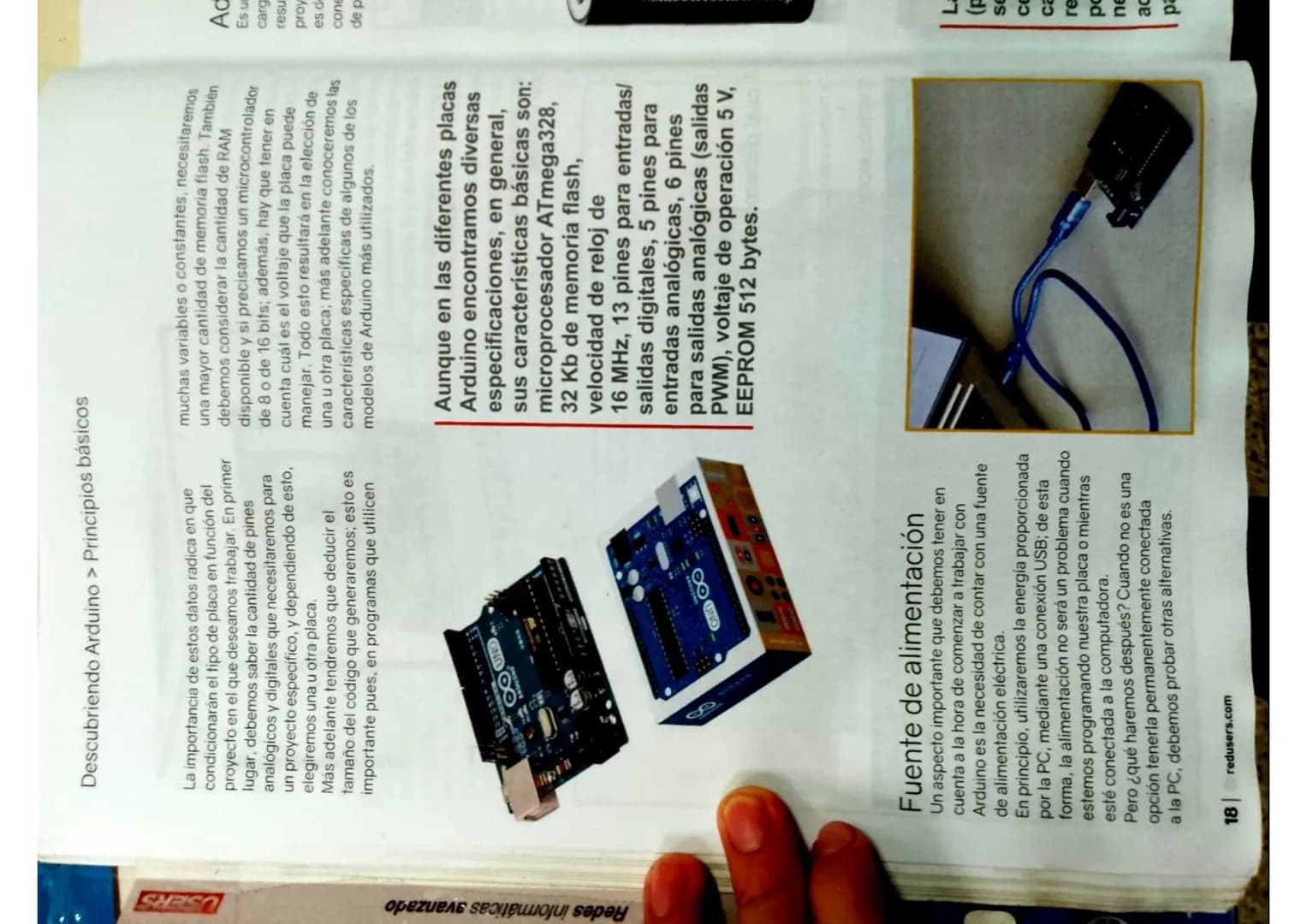

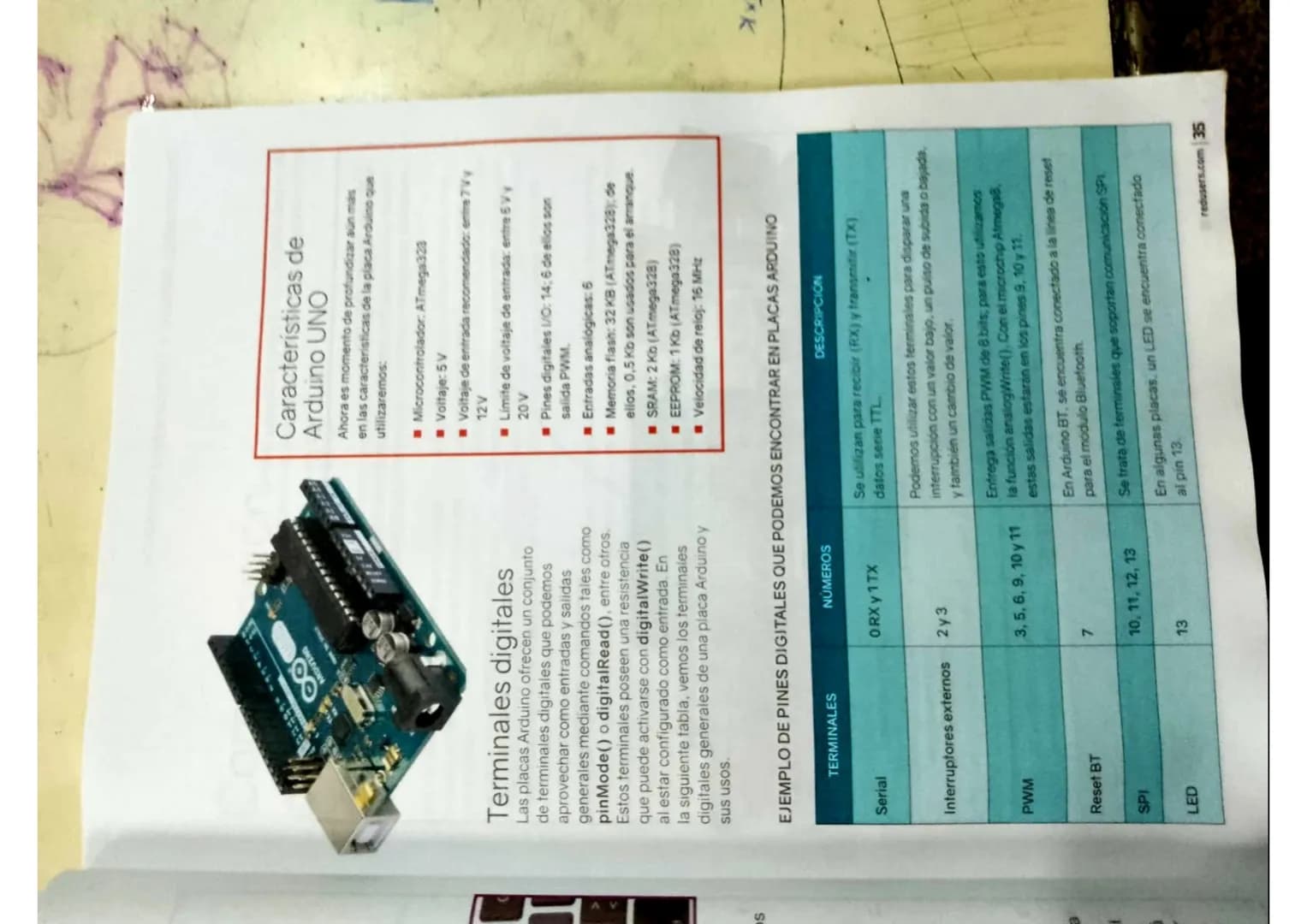

Características técnicas

Al seleccionar una placa Arduino para tu proyecto, debes conocer sus especificaciones técnicas. Las características básicas de la mayoría de las placas Arduino incluyen un microprocesador ATmega328, 32 Kb de memoria flash, velocidad de reloj de 16 MHz y voltaje de operación de 5 V.

La cantidad de pines es crucial: necesitarás calcular cuántas entradas y salidas requiere tu proyecto. Por ejemplo, si vas a conectar muchos sensores, necesitarás una placa con suficientes pines analógicos. Para proyectos con muchos actuadores, los pines digitales serán más importantes.

El tamaño del programa que desarrollarás también es determinante. Un código complejo con muchas variables o bibliotecas requerirá más memoria flash. Por eso, para proyectos avanzados, es mejor optar por placas como Arduino Mega o DUE que ofrecen mayor capacidad.

La alimentación eléctrica es otro aspecto fundamental. Mientras estés programando, puedes usar la conexión USB para alimentar la placa. Sin embargo, para proyectos definitivos necesitarás una fuente externa. Tienes varias opciones:

💻 Para proyectos principiantes, una placa Arduino UNO suele ser suficiente, ya que ofrece un buen equilibrio entre funcionalidad y facilidad de uso. A medida que avances, podrás explorar placas más especializadas.

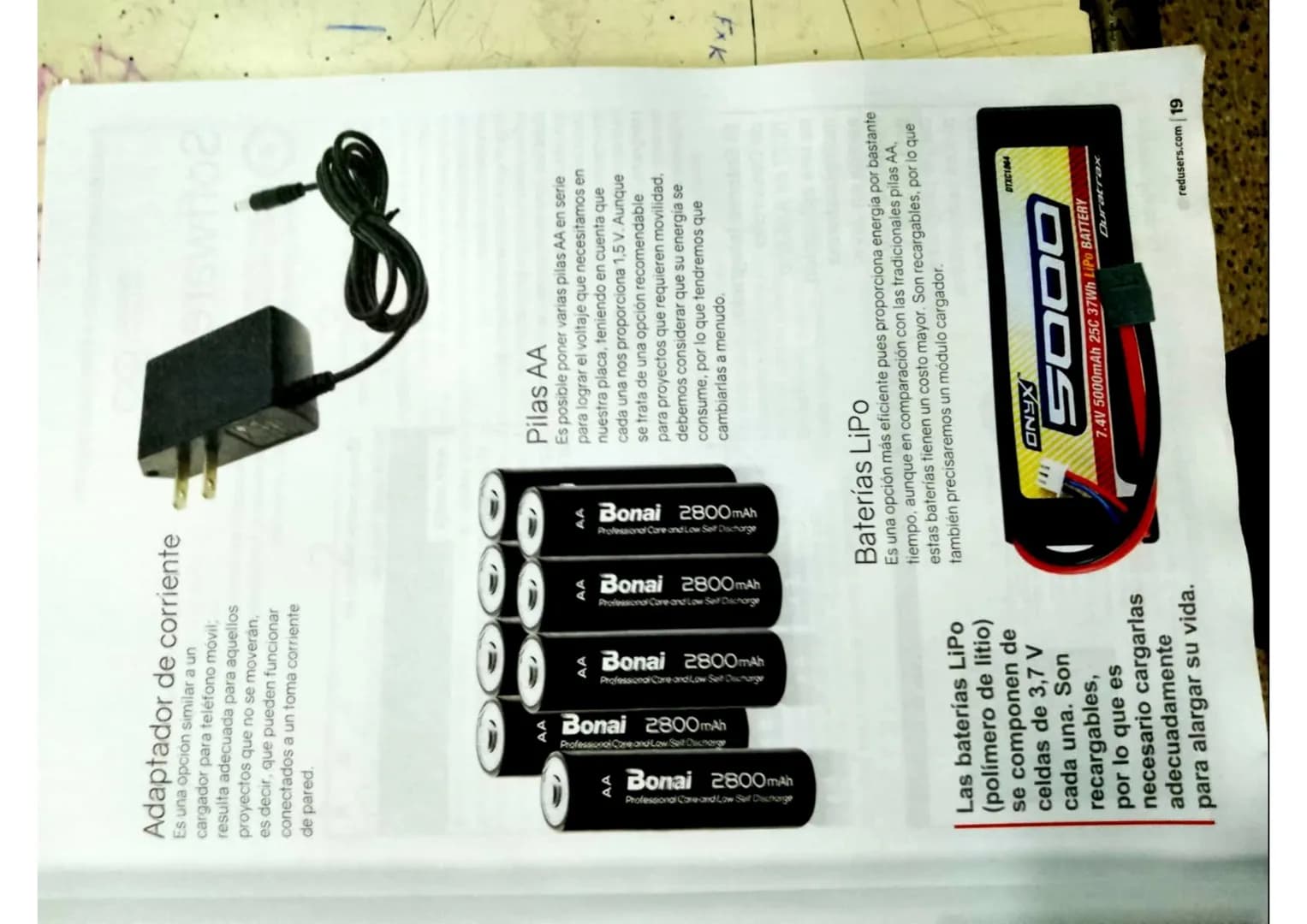

Opciones de alimentación

Existen distintas alternativas para alimentar tu placa Arduino cuando no está conectada a una computadora. Cada opción tiene ventajas según el tipo de proyecto que estés desarrollando.

El adaptador de corriente funciona como un cargador de teléfono móvil y es ideal para proyectos estáticos que siempre estarán cerca de un tomacorriente. Esta opción proporciona una alimentación estable y constante, perfecta para instalaciones permanentes como sistemas domóticos.

Las pilas AA son una solución sencilla y accesible para proyectos móviles. Conectando varias en serie (generalmente 4 pilas para obtener 6V), puedes lograr la alimentación necesaria. Sin embargo, tienen el inconveniente de agotarse rápidamente y requerir reemplazos frecuentes.

Las baterías LiPo (polímero de litio) son la opción más eficiente para proyectos que requieren autonomía. Estas baterías recargables proporcionan energía por largos períodos y tienen buena relación tamaño/capacidad. Cada celda entrega 3.7V, y aunque son más costosas que las pilas comunes, su posibilidad de recarga las hace más económicas a largo plazo.

🔋 Las baterías LiPo requieren cargadores especiales y cuidados particulares para prolongar su vida útil. Nunca las descargues completamente y evita sobrecargarlas para mantener su rendimiento óptimo.

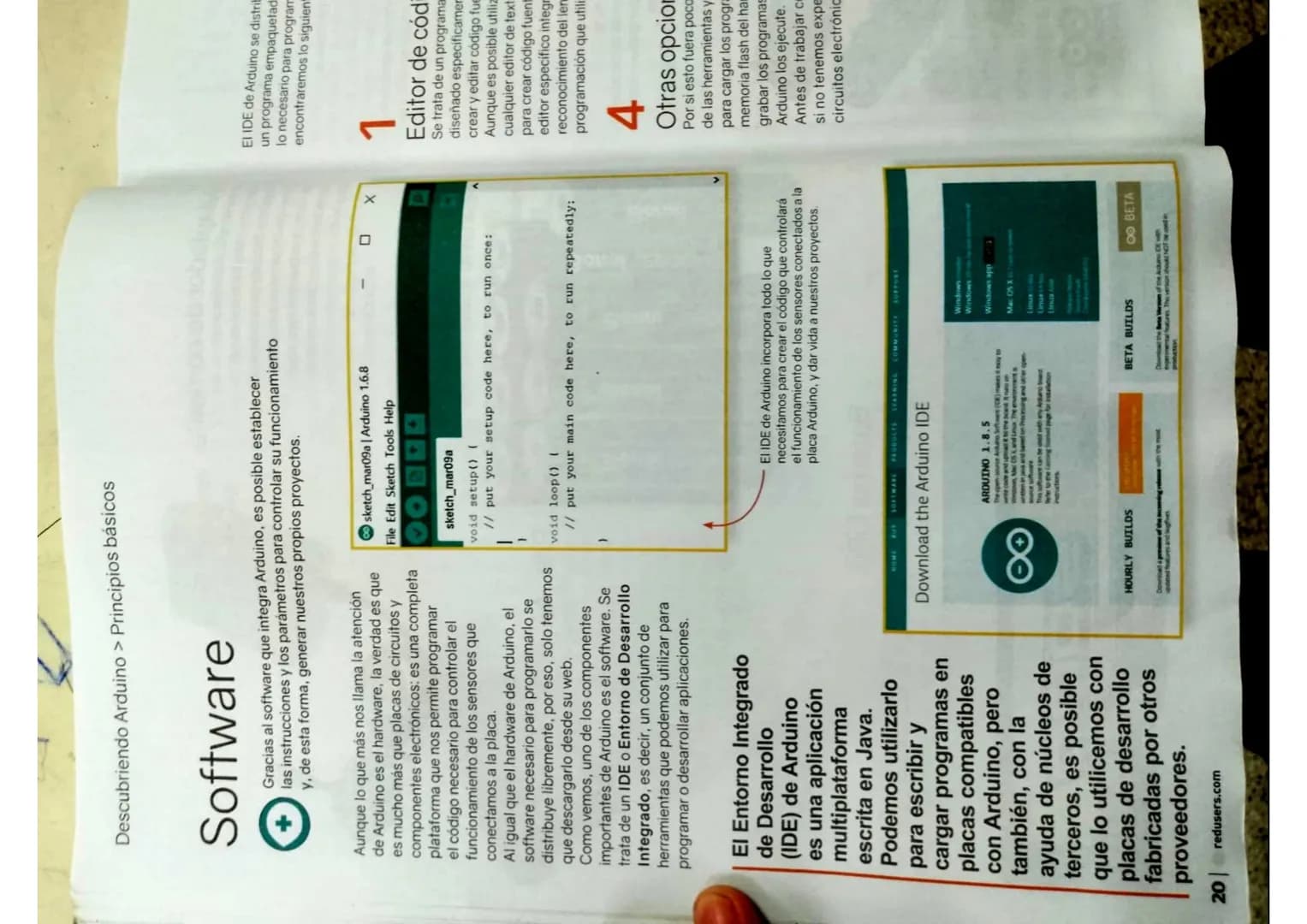

Software

El software de Arduino, conocido como IDE (Entorno de Desarrollo Integrado), es una pieza fundamental que nos permite programar y controlar el funcionamiento de nuestra placa. Este software libre se puede descargar gratuitamente desde la web oficial de Arduino.

El IDE de Arduino está escrito en Java, lo que lo hace multiplataforma (funciona en Windows, Mac OS y Linux). Incluye un editor de texto para escribir el código, un área de mensajes, una consola de texto y una barra de herramientas con botones para funciones comunes. Su interfaz es intuitiva, pensada para que incluso principiantes puedan crear sus primeros programas sin complicaciones.

Cuando programas en Arduino, estás creando lo que se conoce como "sketch" (boceto). Estos programas tienen dos funciones principales: setup(), que se ejecuta una sola vez al inicio, y loop(), que se repite continuamente mientras la placa esté encendida.

El IDE no solo permite escribir código, sino que también incluye un compilador que traduce tu programa a lenguaje entendible por el microcontrolador y un depurador que te ayuda a encontrar errores. Además, ofrece herramientas para cargar el programa directamente a la placa a través del puerto USB.

🖥️ Si eres principiante y te preocupa dañar tu placa mientras aprendes, puedes utilizar simuladores virtuales como Virtual BreadBoard (www.virtualbreadboard.com) para experimentar antes de trabajar con hardware real.

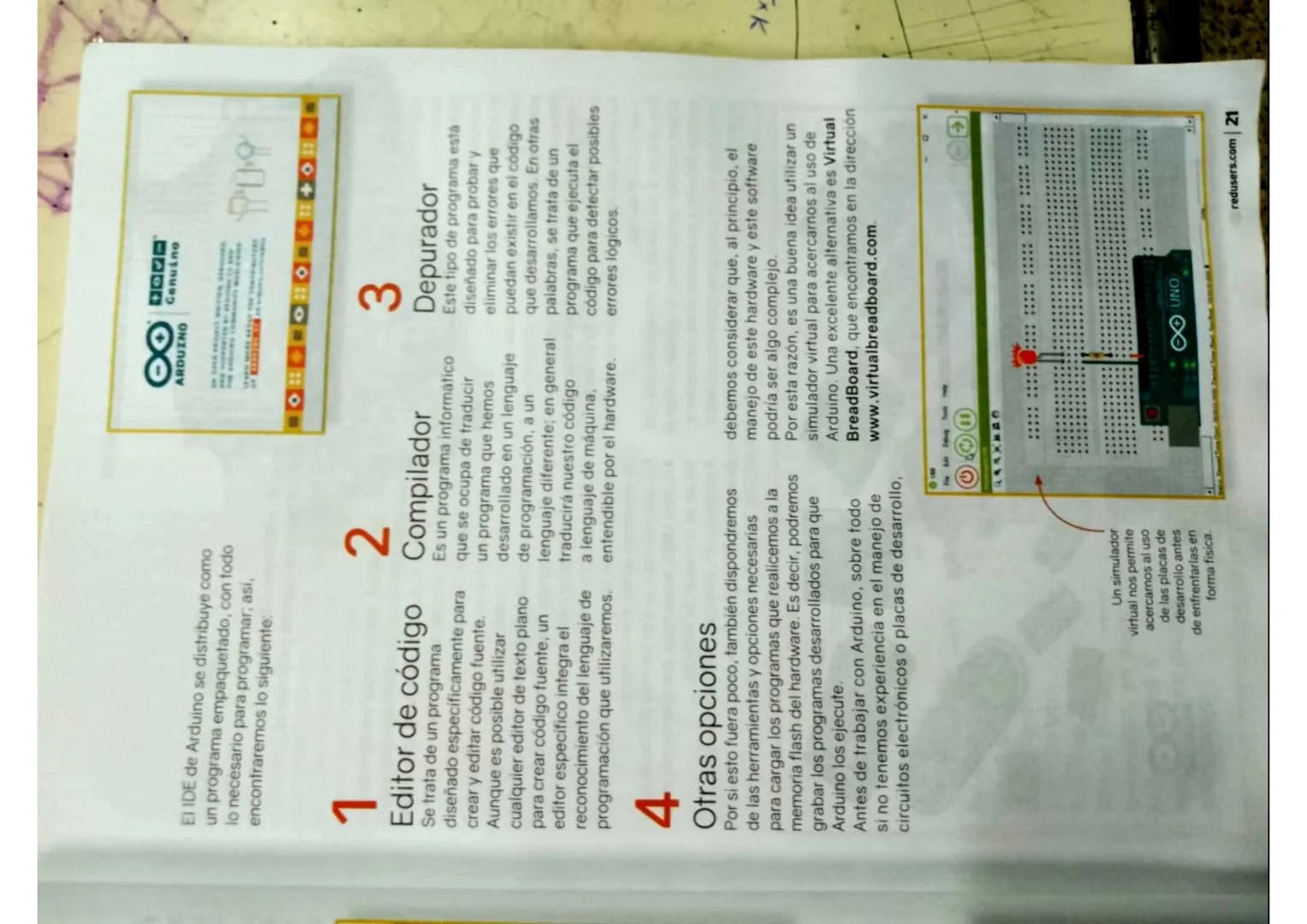

Componentes del IDE

El IDE de Arduino viene como un paquete completo con todas las herramientas necesarias para programar tu placa. Entender cada componente te ayudará a aprovechar al máximo este software.

El Editor de código es donde escribirás tus programas. A diferencia de un editor de texto común, este reconoce la sintaxis de Arduino, resaltando diferentes elementos del código con colores distintos para facilitar la lectura y encontrar errores más fácilmente.

El Compilador es el encargado de traducir tu código a un lenguaje que la placa pueda entender. Transforma las instrucciones escritas en lenguaje Arduino $basado en C/C++$ a código máquina que el microcontrolador puede ejecutar directamente.

El Depurador te ayuda a encontrar y corregir errores en tus programas. Te indica dónde están los problemas y te da pistas sobre cómo solucionarlos, lo que resulta invaluable cuando tu código no funciona como esperas.

También incluye herramientas para cargar los programas a la memoria flash del hardware, permitiéndote transferir tus creaciones a la placa para que pueda ejecutarlas de forma independiente.

🛠️ No te preocupes si al principio te parece complicado programar. El IDE incluye muchos ejemplos que puedes modificar para entender cómo funciona Arduino. ¡La práctica te hará mejorar rápidamente!

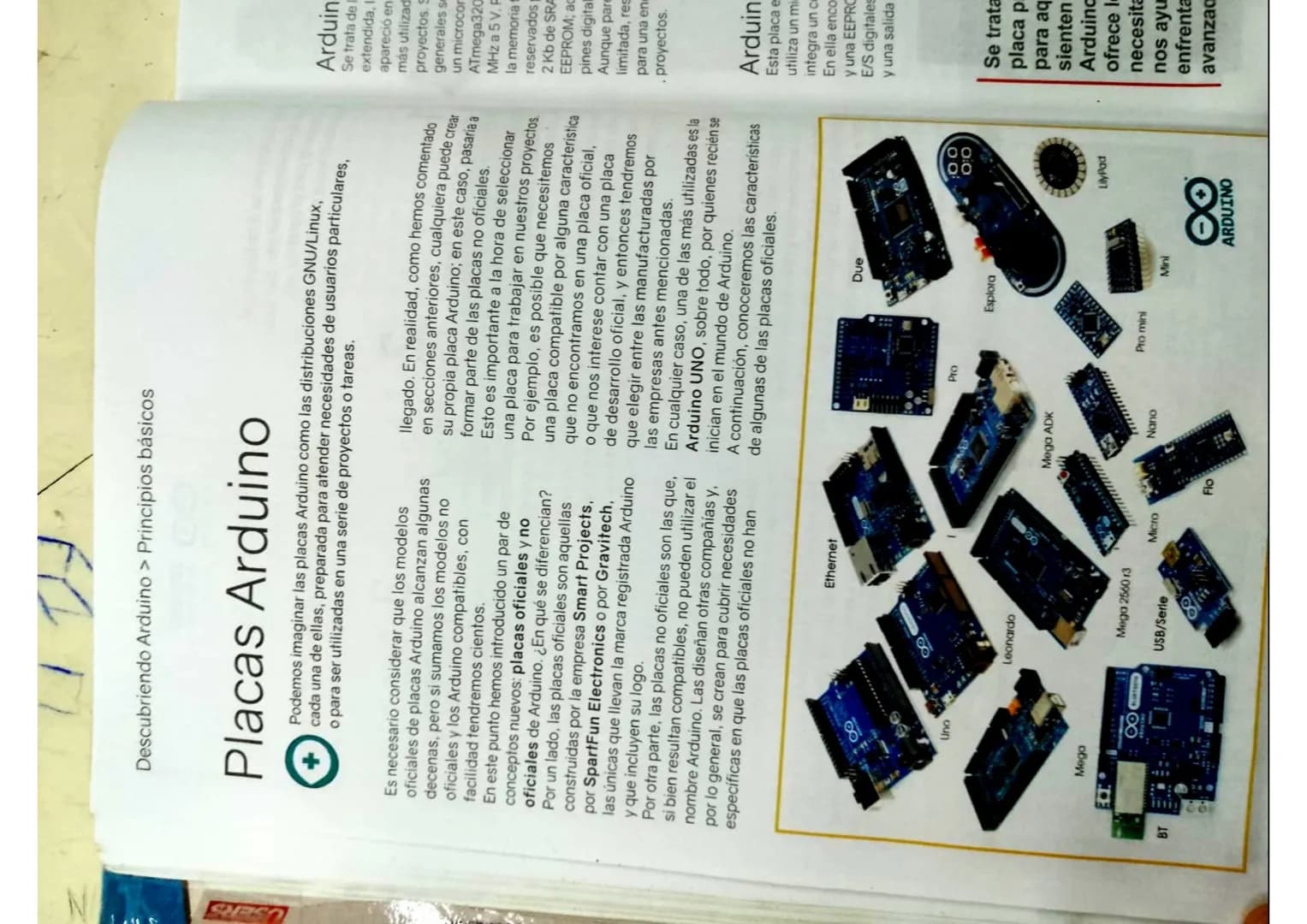

Placas Arduino

Las placas Arduino pueden compararse con las distribuciones de GNU/Linux: existen diferentes versiones diseñadas para satisfacer necesidades específicas. Esta variedad te permite elegir la que mejor se adapte a tu proyecto.

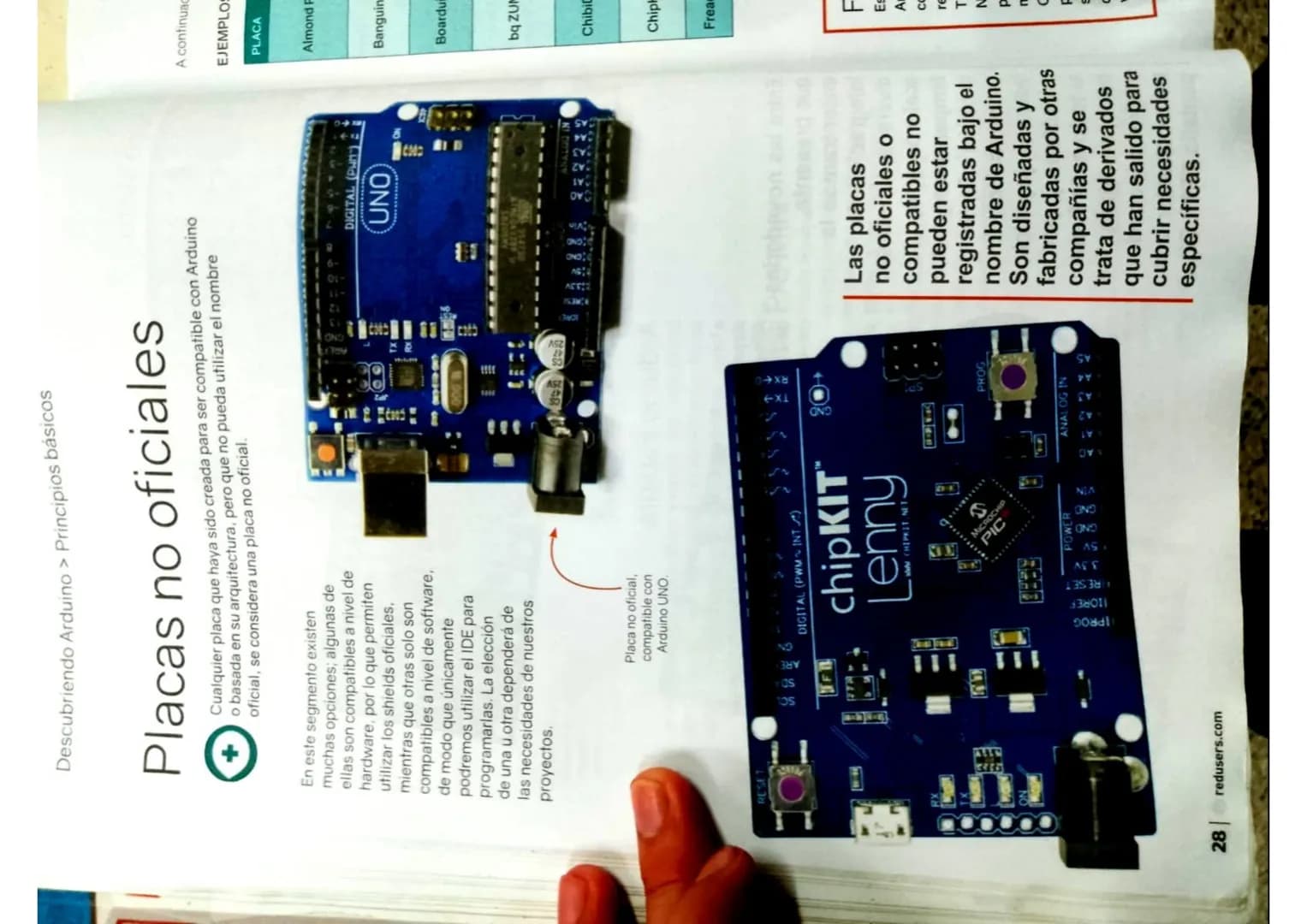

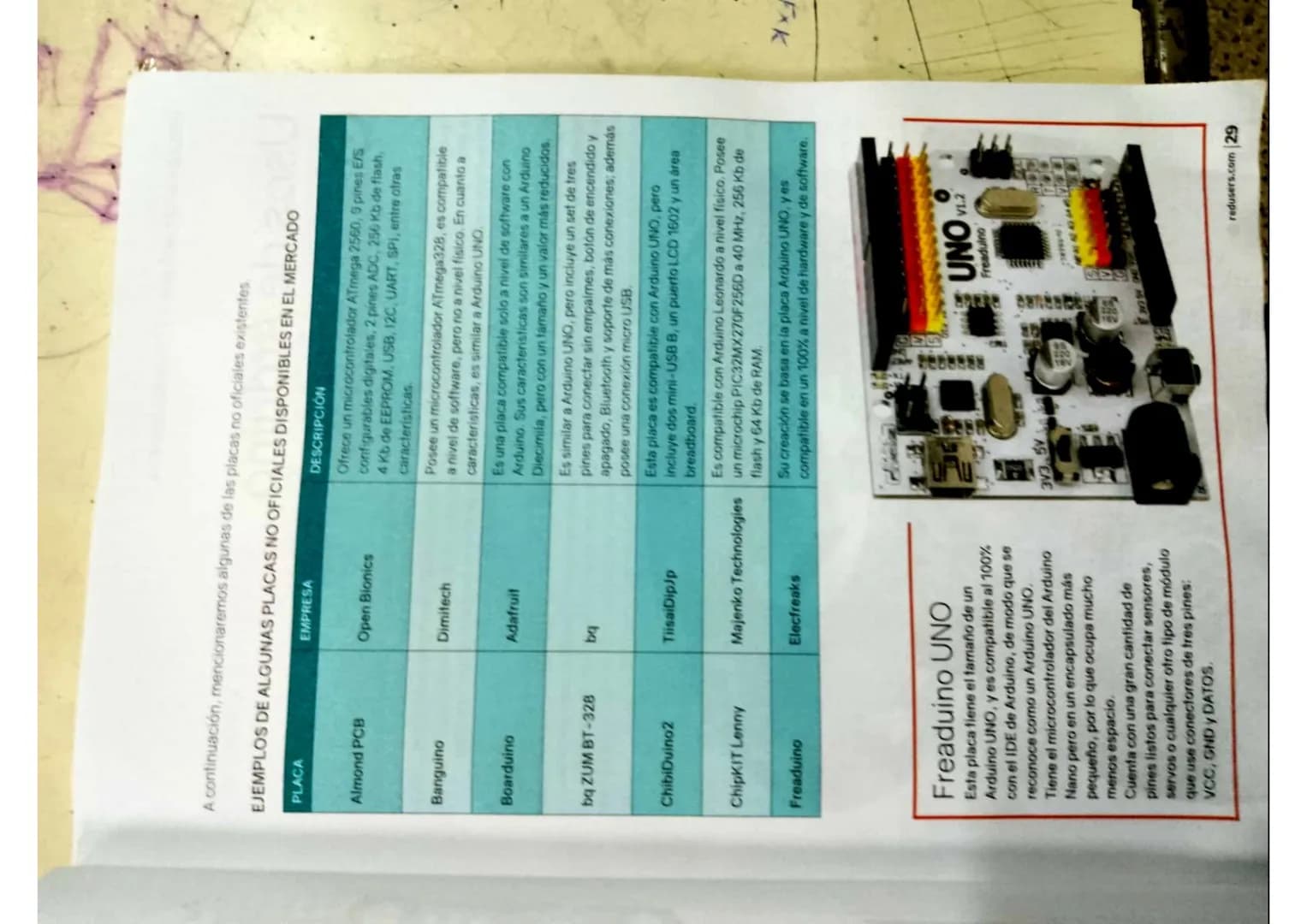

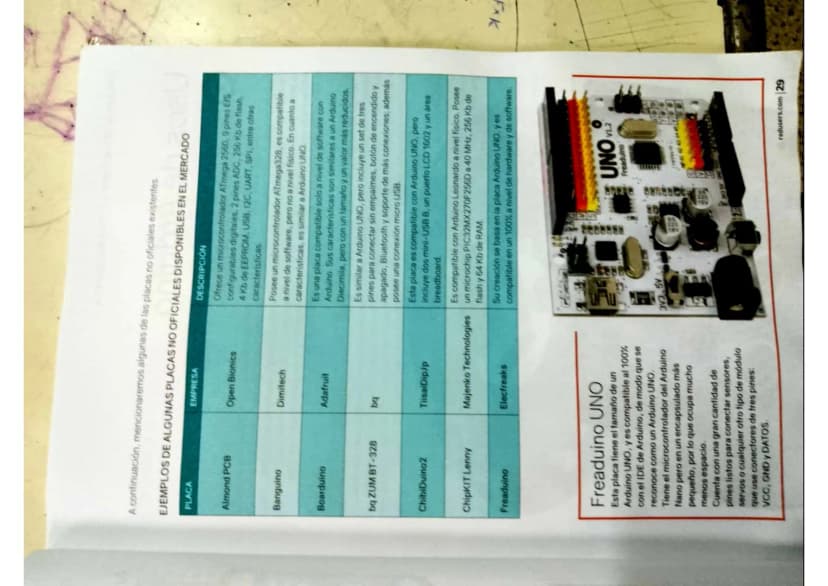

Es importante distinguir entre placas oficiales y no oficiales. Las oficiales son fabricadas por las empresas autorizadas por Arduino y llevan su logo registrado. Las no oficiales, aunque compatibles, están diseñadas por otras compañías para cubrir necesidades específicas que las placas oficiales no atienden.

Gracias a que Arduino es hardware libre, cualquiera puede crear su propia versión compatible, aunque no puede usar el nombre "Arduino" sin autorización. Estas placas no oficiales suelen ser compatibles a nivel de software (se programan con el mismo IDE), pero no siempre son compatibles a nivel de hardware (no siempre aceptan los mismos shields).

La elección entre una placa oficial o una compatible dependerá de las necesidades específicas de tu proyecto. Para principiantes, se recomienda comenzar con Arduino UNO, la placa más utilizada y con mayor soporte en la comunidad.

🔄 La filosofía del hardware libre permite que Arduino evolucione constantemente gracias a las contribuciones de la comunidad, resultando en una gran variedad de placas que pueden adaptarse a casi cualquier necesidad.

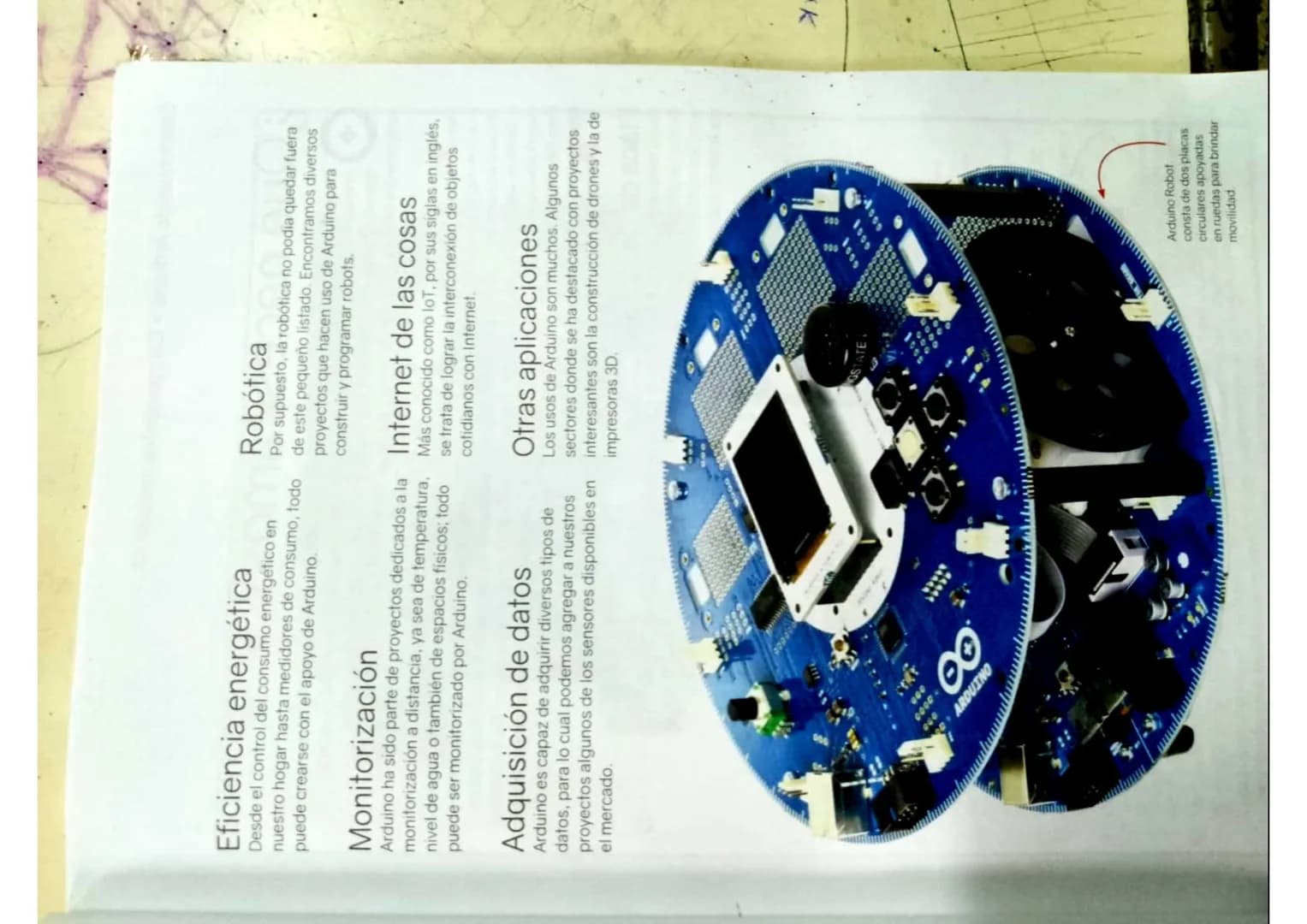

Usos de Arduino

La versatilidad de Arduino hace casi imposible describir en detalle todo lo que se puede lograr con esta plataforma. El límite real es tu imaginación, pero algunos campos donde destaca son:

En automatización industrial, Arduino funciona como un controlador lógico programable económico y versátil. Muchas pequeñas y medianas empresas lo utilizan para automatizar procesos sencillos sin necesidad de invertir en costosos sistemas industriales.

En domótica, Arduino ha democratizado el control inteligente del hogar. Puedes crear sistemas para controlar luces, persianas, temperatura y hasta el riego del jardín, todo a una fracción del costo de las soluciones comerciales.

El prototipado es otra área donde Arduino brilla. Su facilidad de uso permite convertir ideas en prototipos funcionales rápidamente, acelerando el proceso de desarrollo de nuevos productos electrónicos.

En educación, Arduino es una herramienta invaluable para introducir conceptos de electrónica, programación y robótica. Su curva de aprendizaje suave lo hace perfecto para estudiantes de todas las edades.

🎨 En el campo artístico, Arduino ha permitido crear instalaciones interactivas que responden al movimiento, sonido o luz. Muchos artistas contemporáneos lo utilizan para dar vida a sus obras y crear experiencias inmersivas.
