Aplicación de la Ley de Ohm en Circuitos

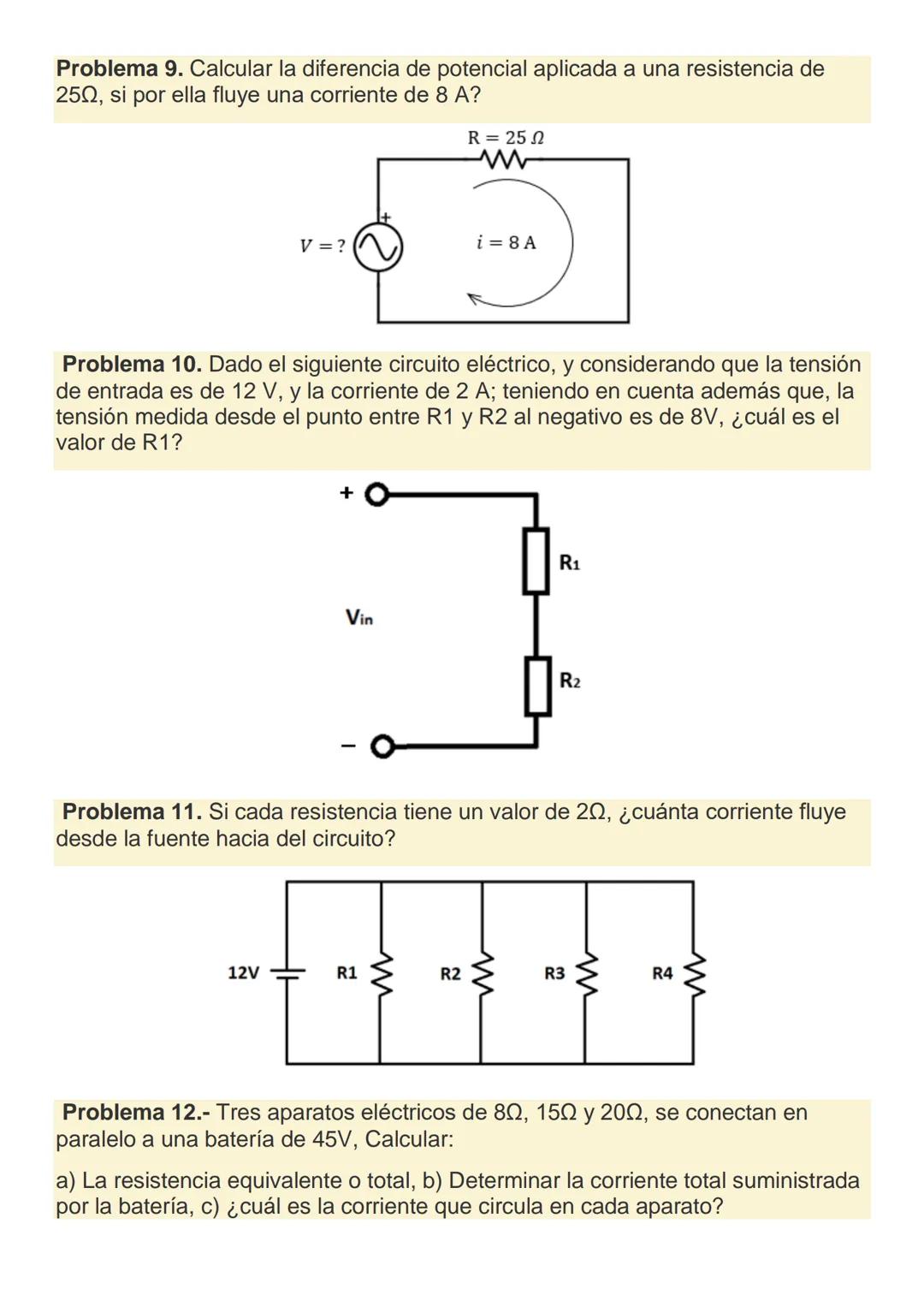

El Problema 9 nos pide calcular la diferencia de potencial cuando conocemos la resistencia (25Ω) y la corriente (8A). Aplicando V = I × R, obtenemos V = 8A × 25Ω = 200V.
Para el Problema 10, nos enfrentamos a un divisor de tensión. Si tenemos un voltaje de entrada de 12V, una corriente de 2A y sabemos que el voltaje en R2 es de 8V, entonces el voltaje en R1 debe ser 12V - 8V = 4V. Por la Ley de Ohm, R1 = V1/I = 4V/2A = 2Ω.
El Problema 11 presenta un circuito con cuatro resistencias de 2Ω cada una. La configuración determinará si están en serie (se suman) o en paralelo seaplicalafoˊrmula1/Req=1/R1+1/R2+....
El Problema 12 introduce los circuitos en paralelo, donde la resistencia equivalente es menor que la más pequeña de las resistencias individuales. Para calcular la corriente en cada componente, aplicamos la Ley de Ohm individualmente a cada rama.
💡 Consejo útil: En los circuitos en paralelo, el voltaje es el mismo en todas las ramas, mientras que en los circuitos en serie, la corriente es la misma en todos los componentes.
