Introducción al Taller de Mecanizado

¡Bienvenido al mundo del mecanizado! Este taller te va a enseñar las habilidades que usan los profesionales para crear piezas mecánicas de alta precisión.

Durante el año vas a dominar tres áreas fundamentales: la metrología dimensional (medir con exactitud), trabajos en torno (dar forma a las piezas), y procesos de soldadura. Estas técnicas son la base de toda la industria manufacturera moderna.

💡 Dato clave: Las habilidades que aprendés acá las usás en automotrices, talleres mecánicos, y cualquier industria que fabrique componentes.

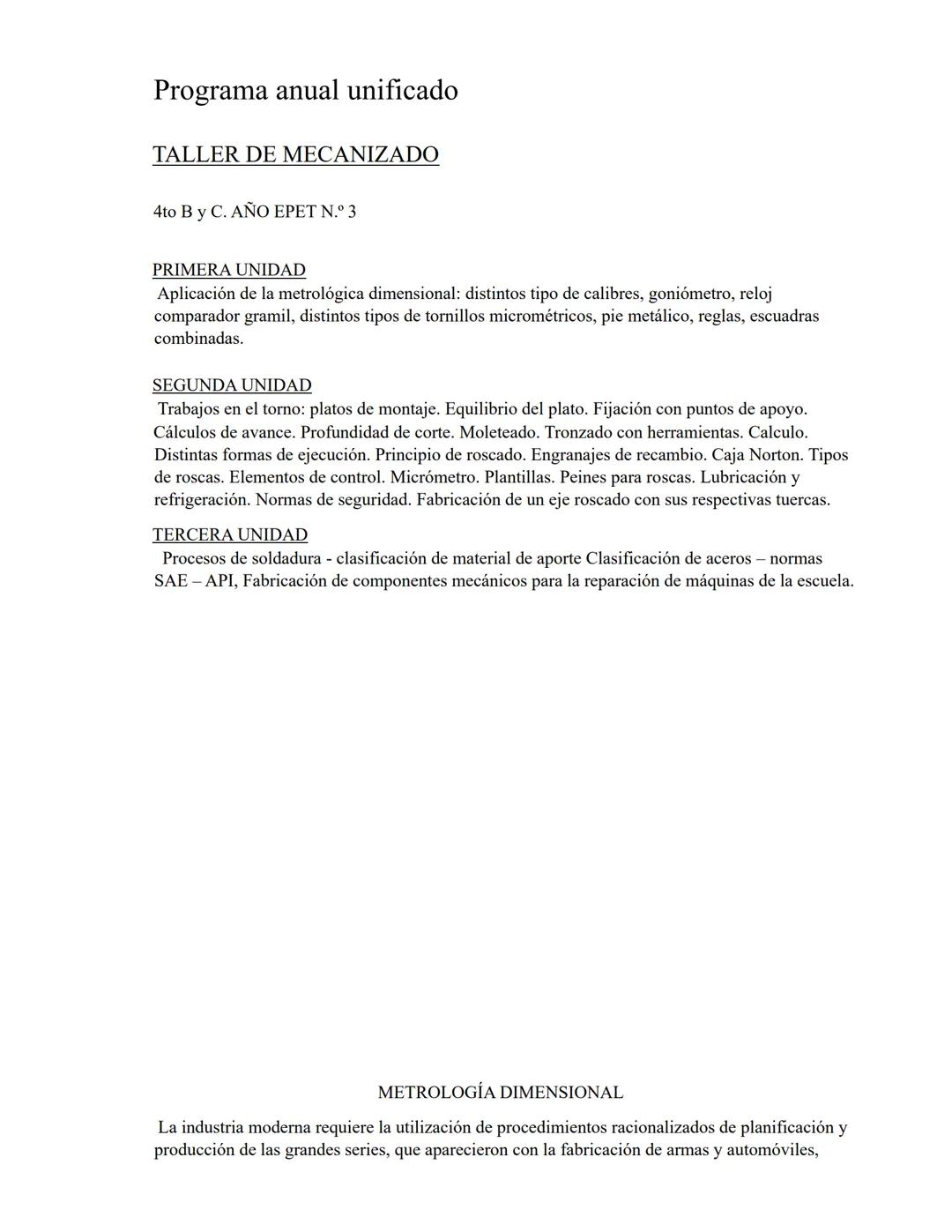

Programa de Estudios

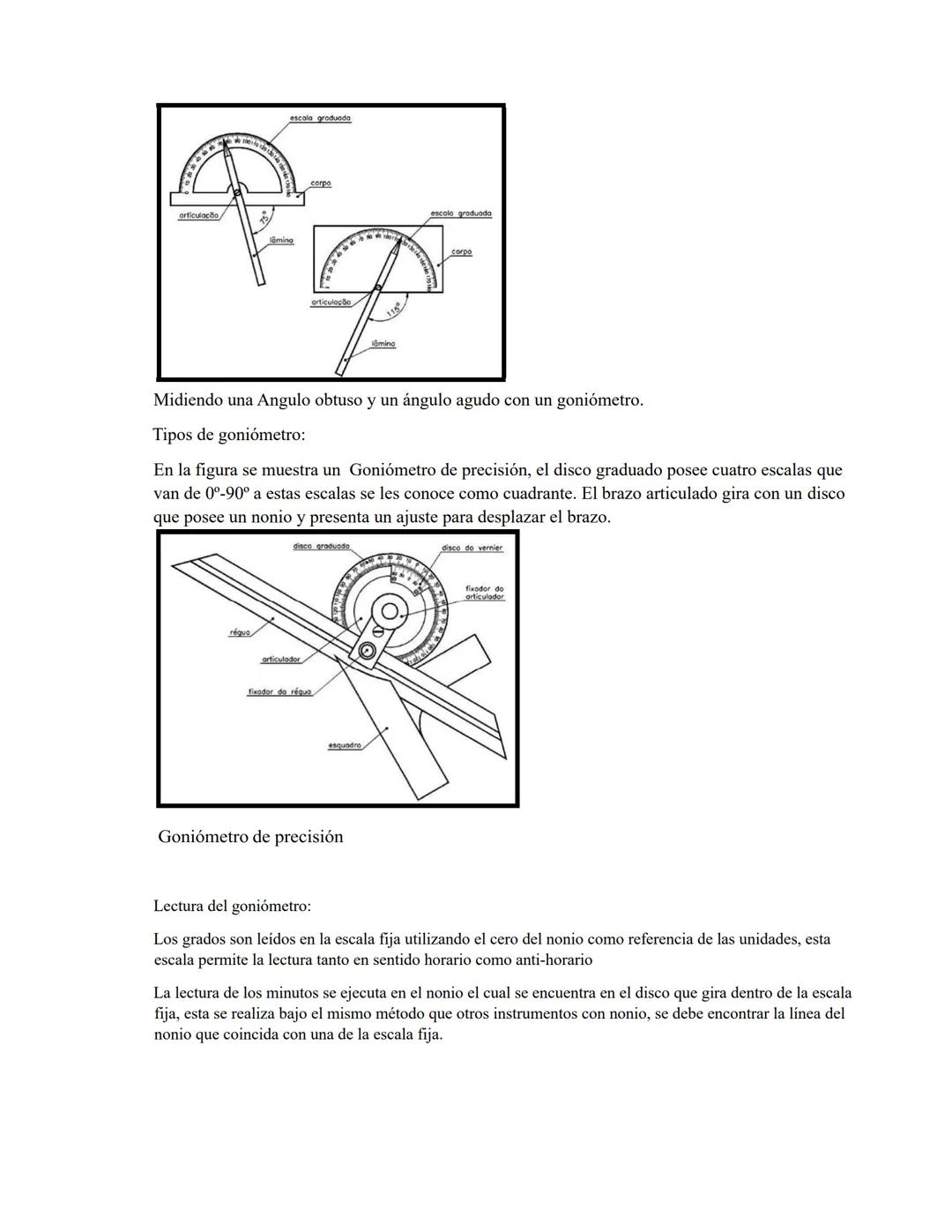

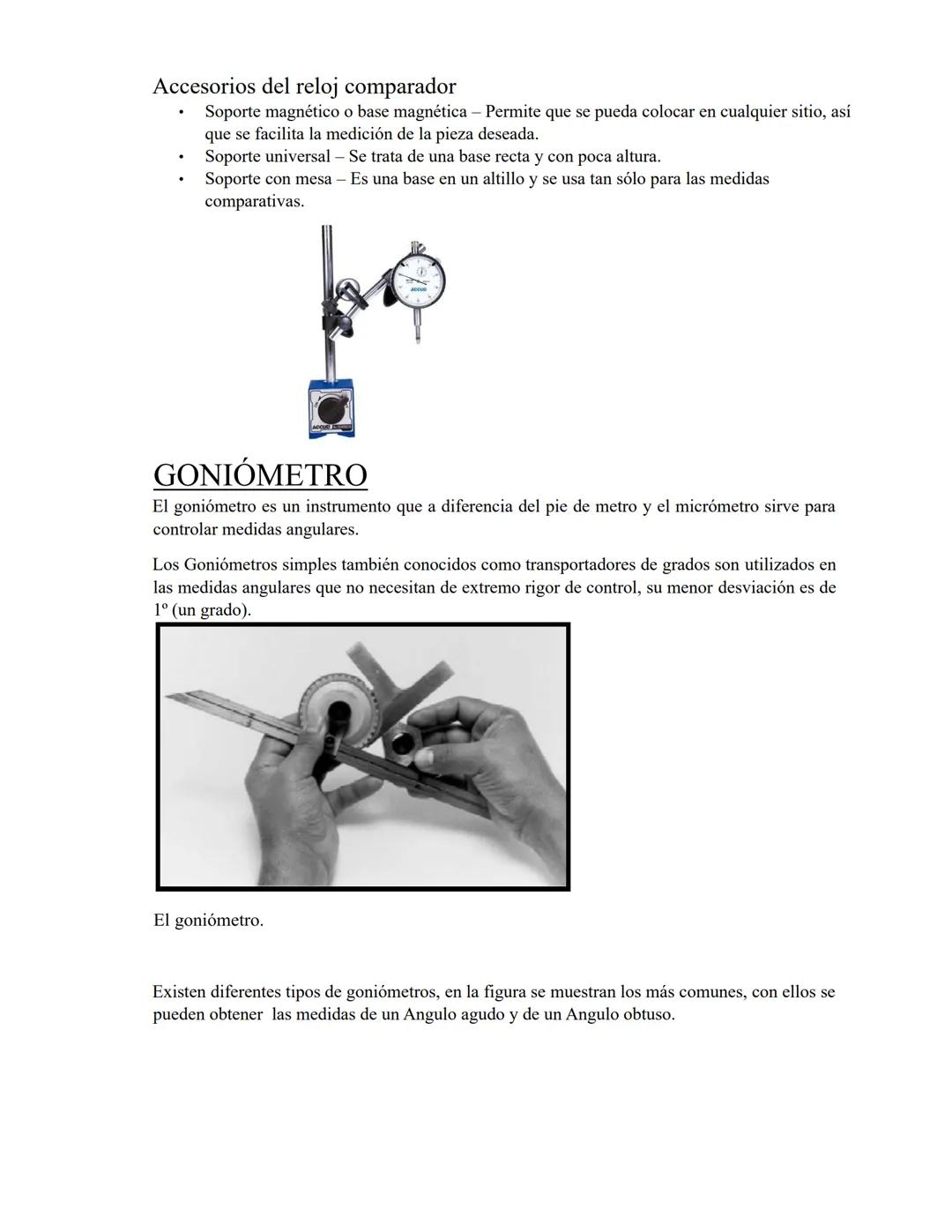

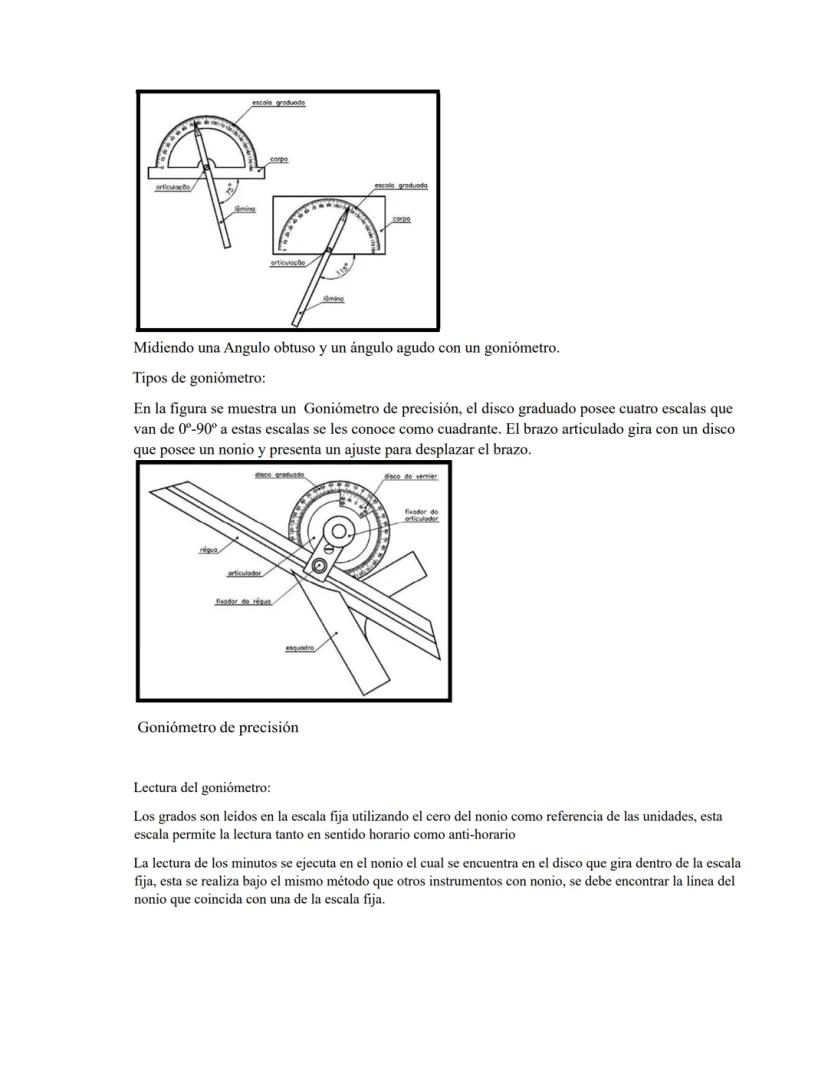

Tu año está organizado en tres unidades súper prácticas. La primera unidad te enseña a usar calibres, goniómetros, micrómetros y todos los instrumentos para medir con precisión milimétrica.

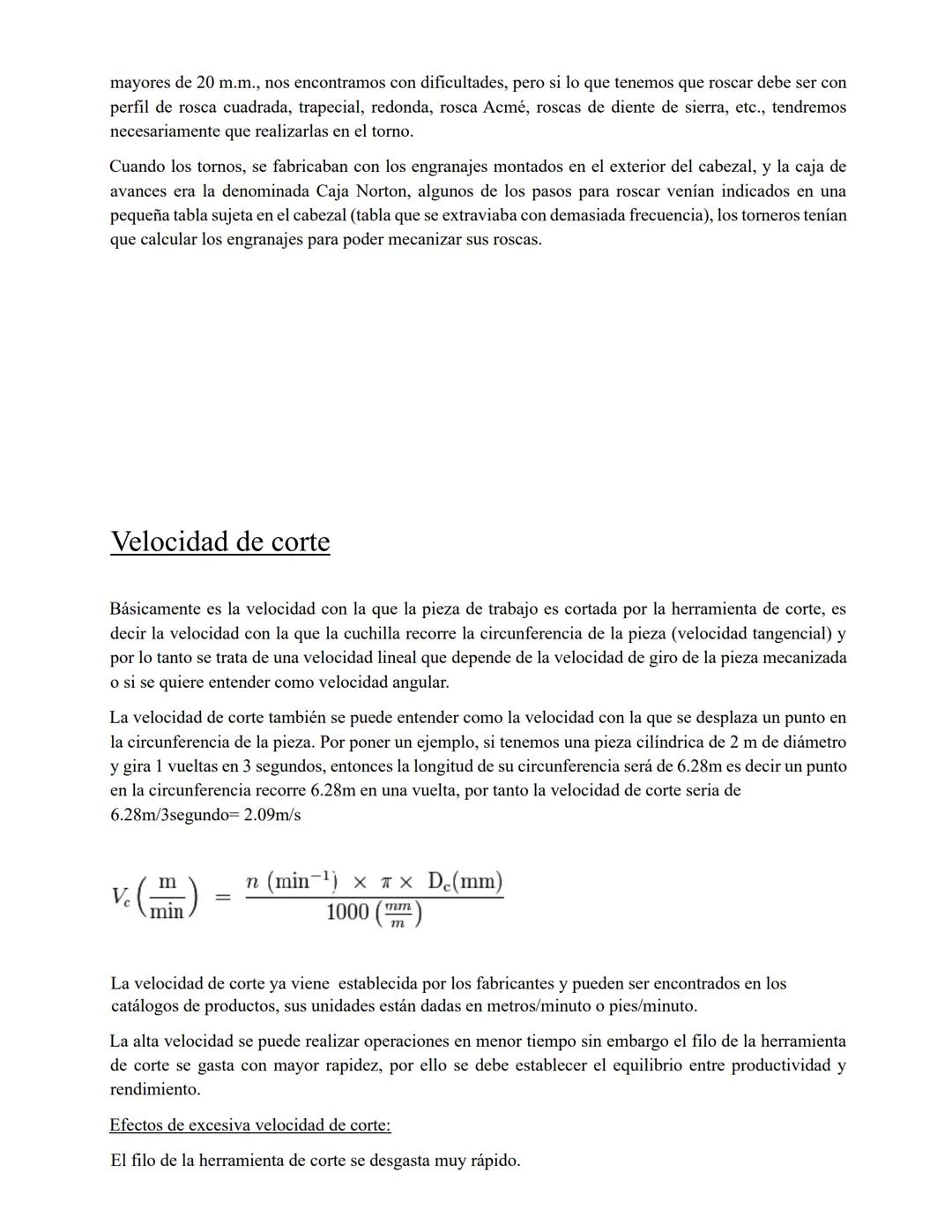

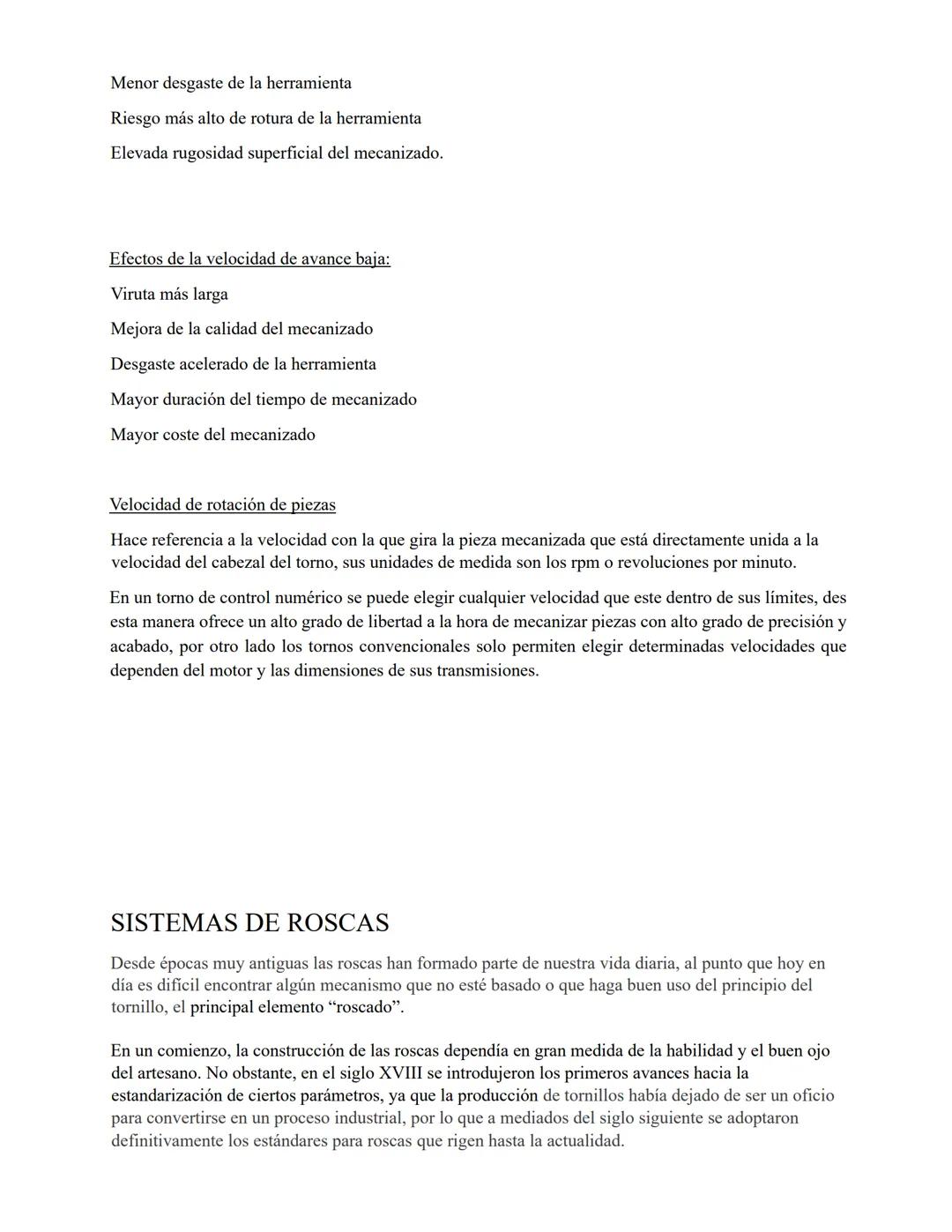

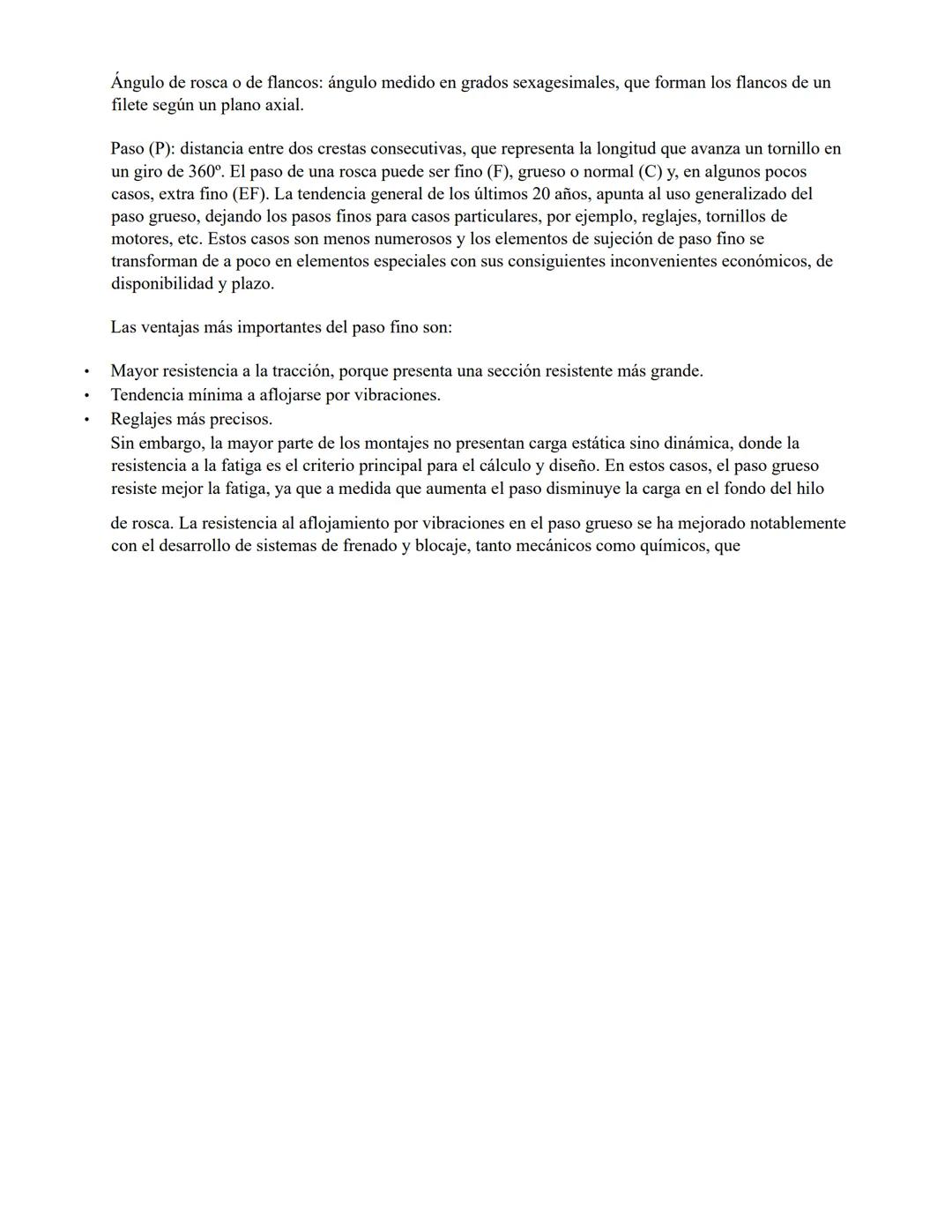

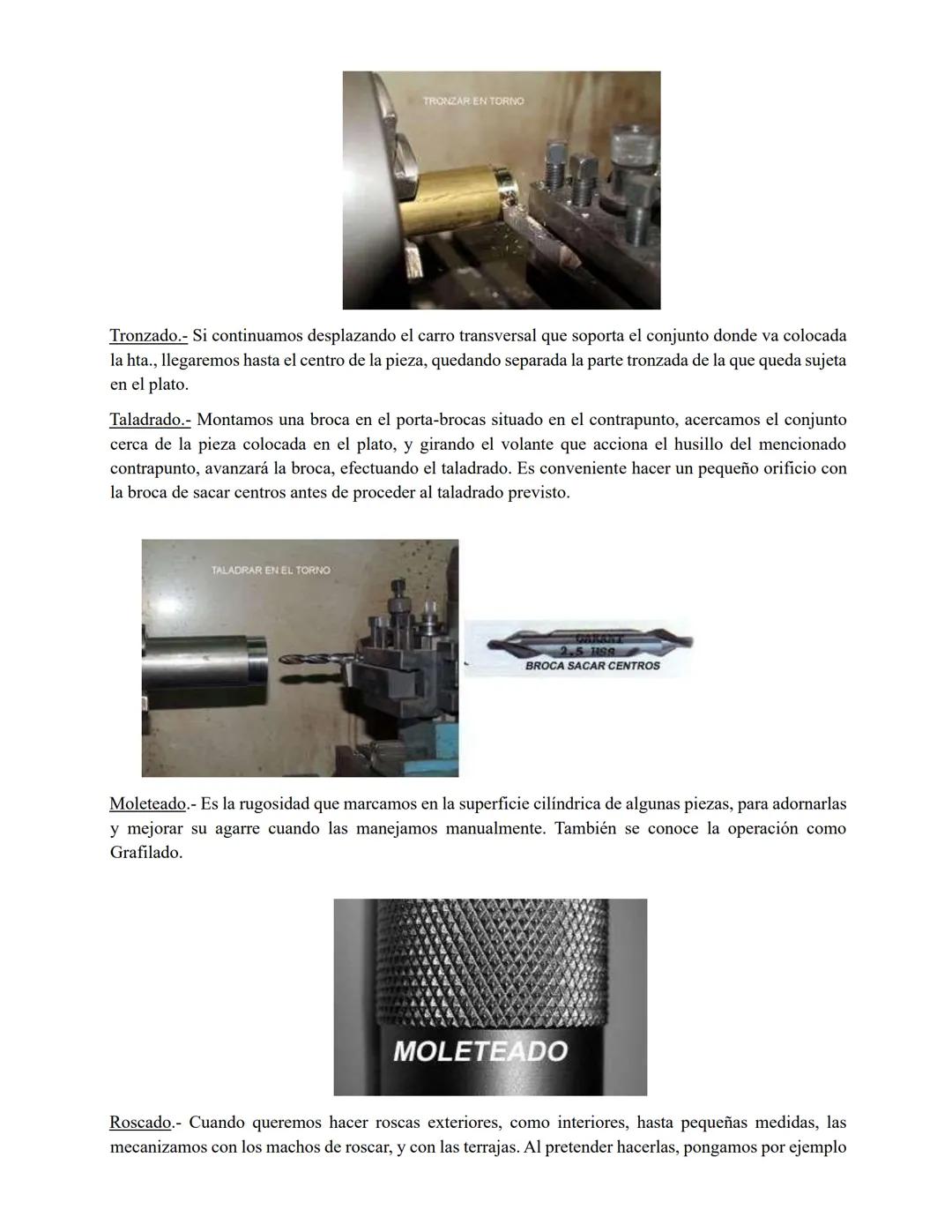

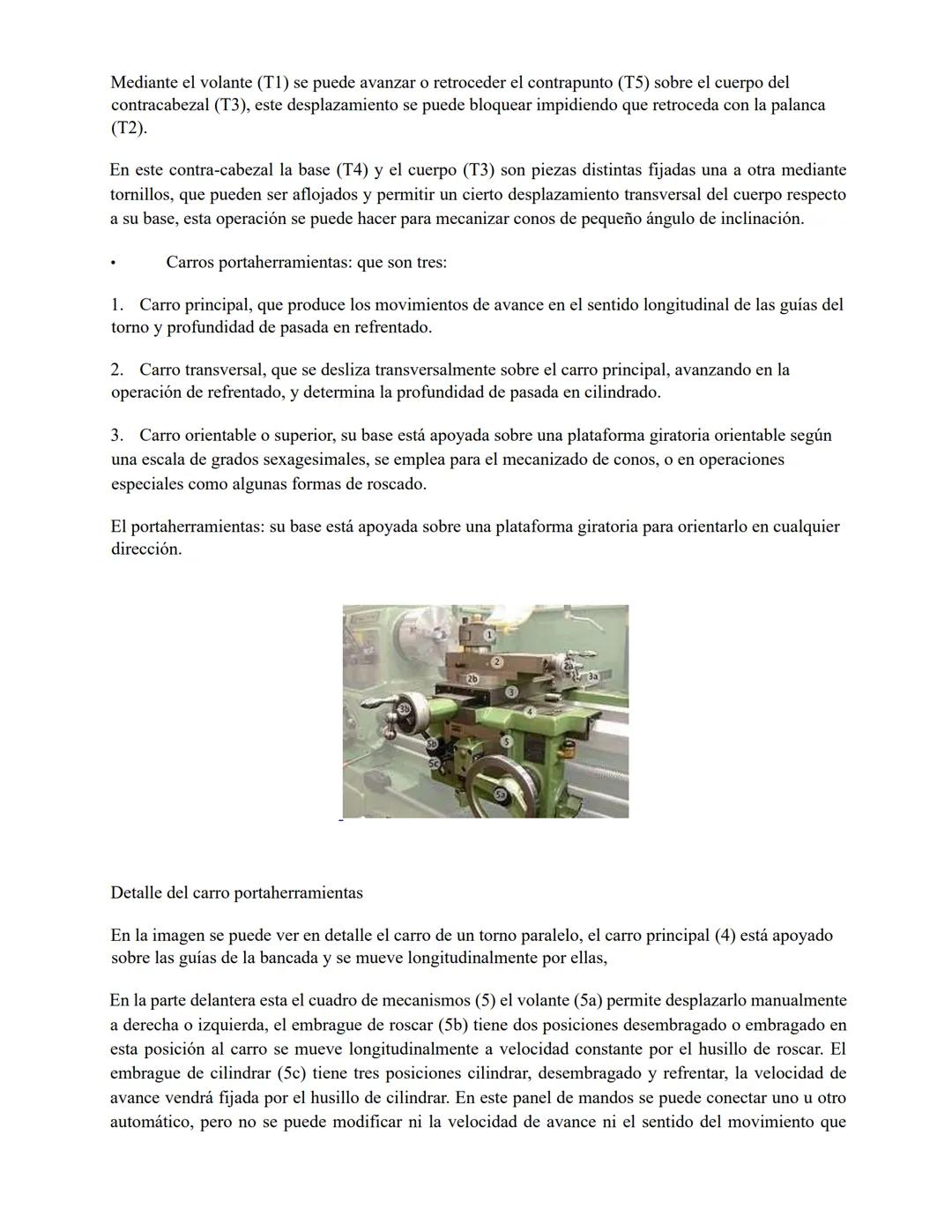

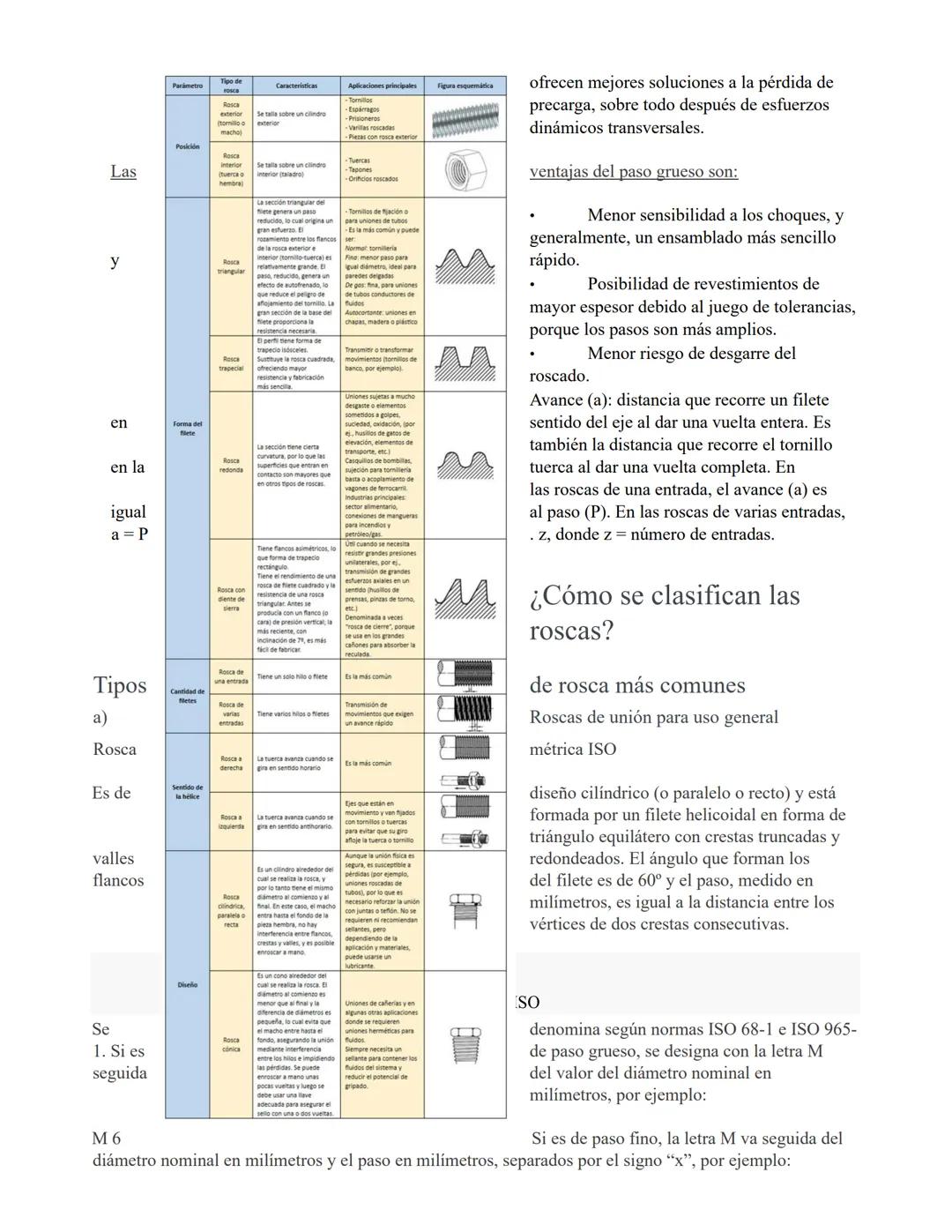

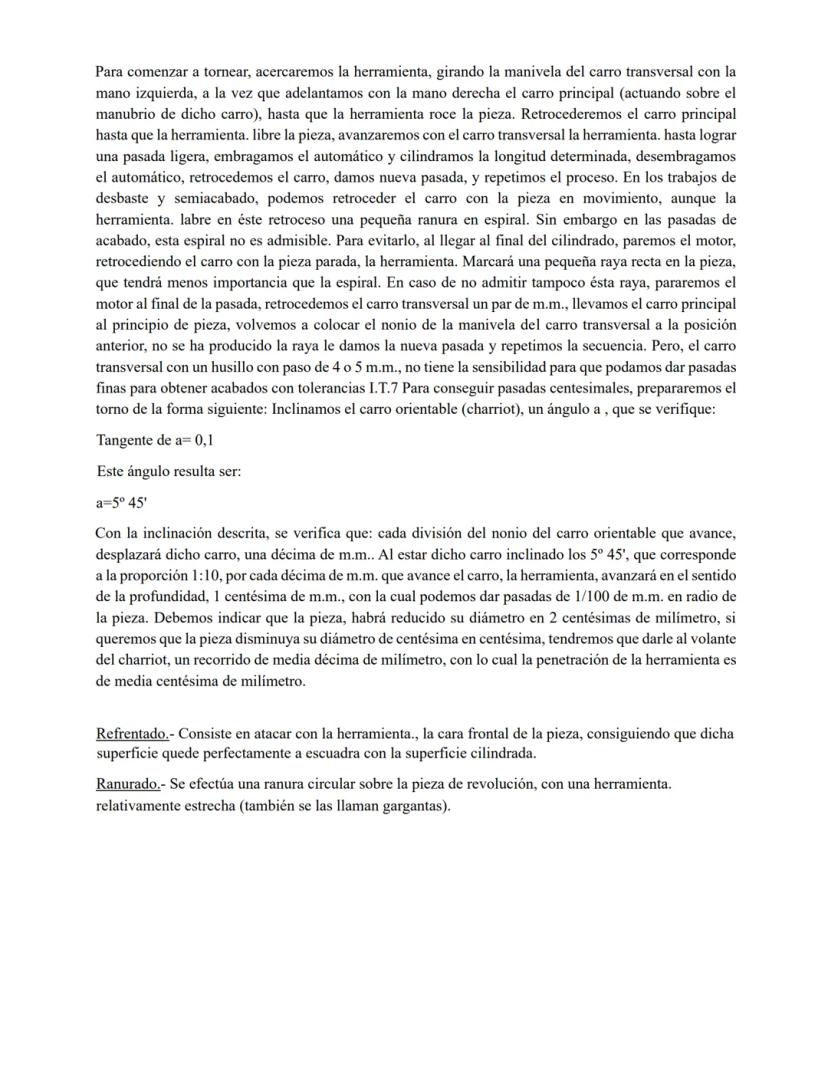

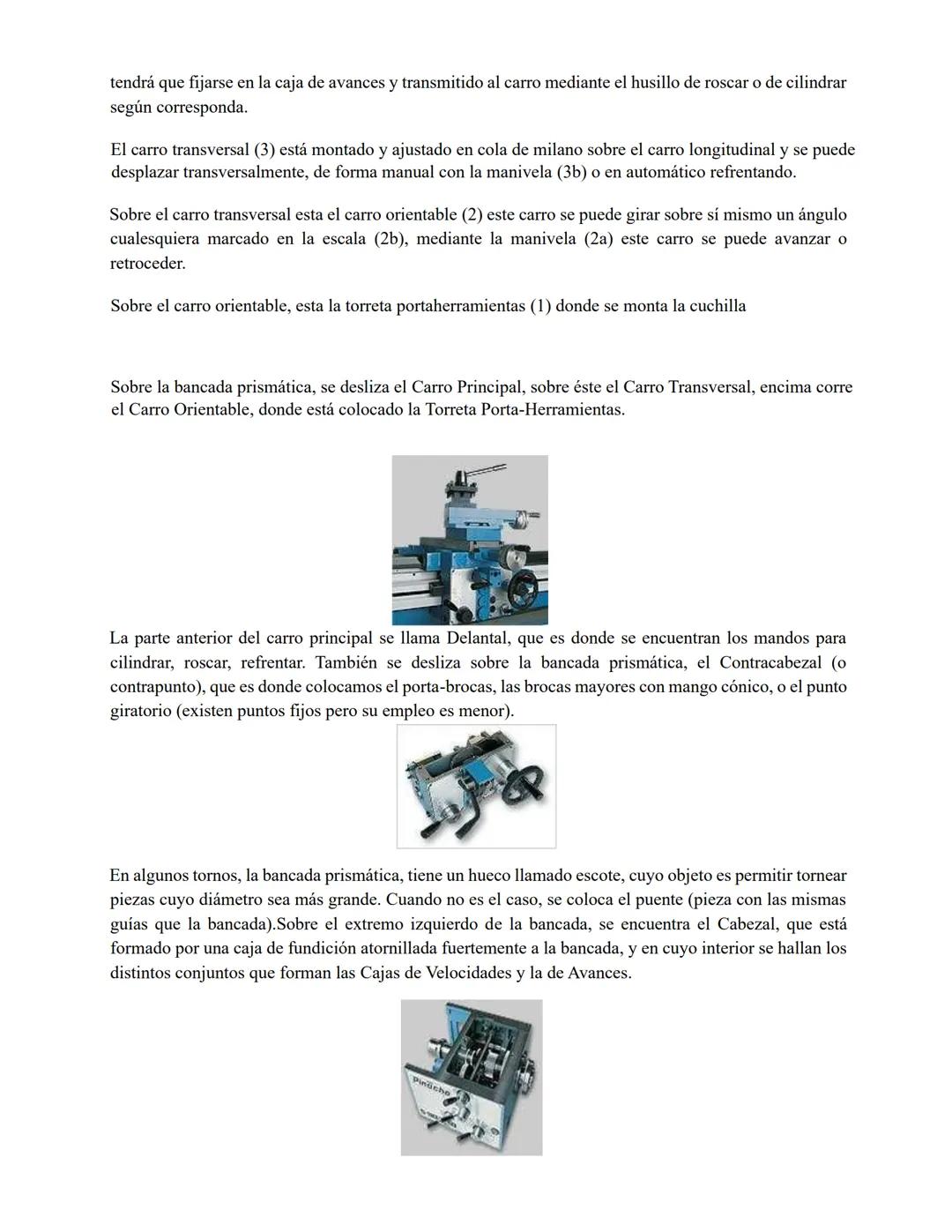

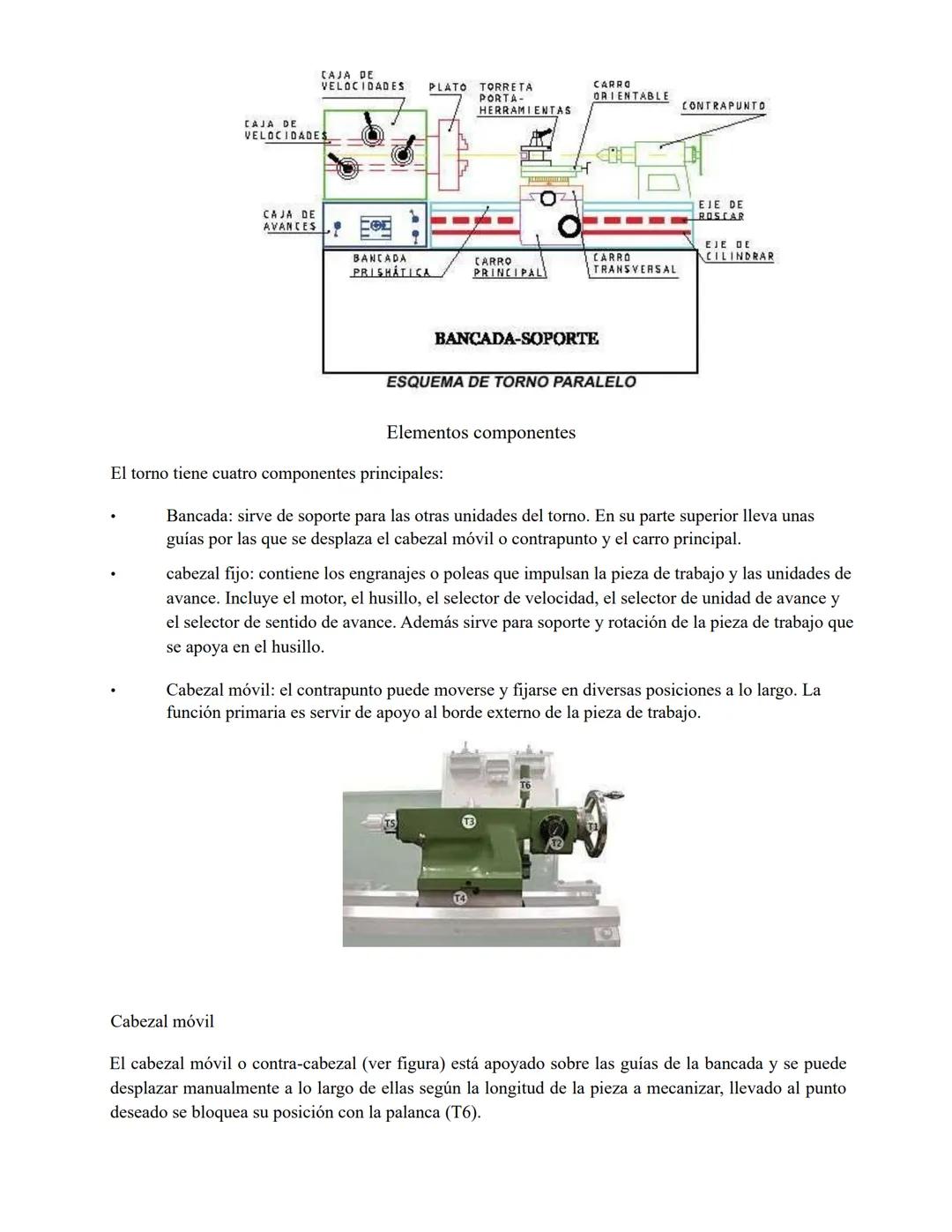

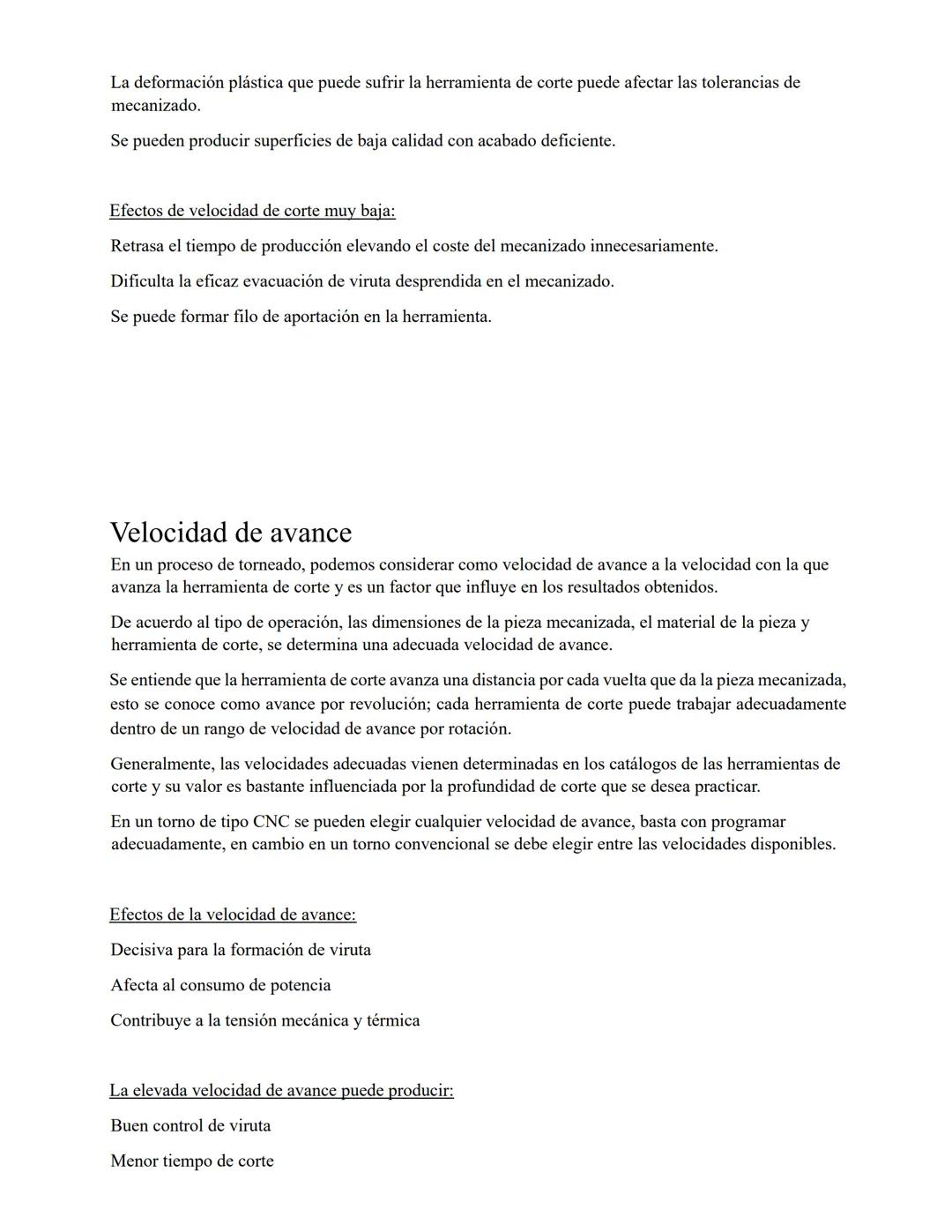

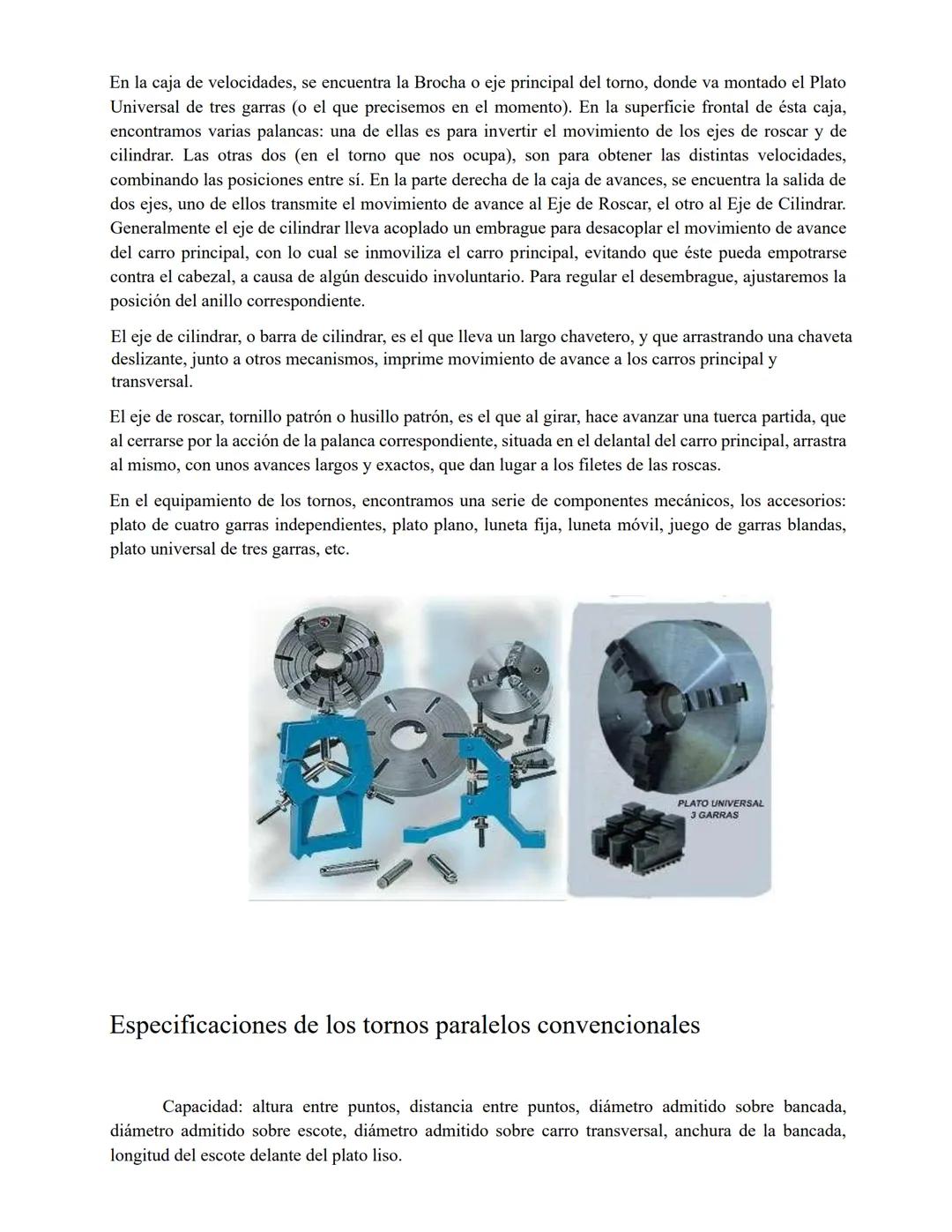

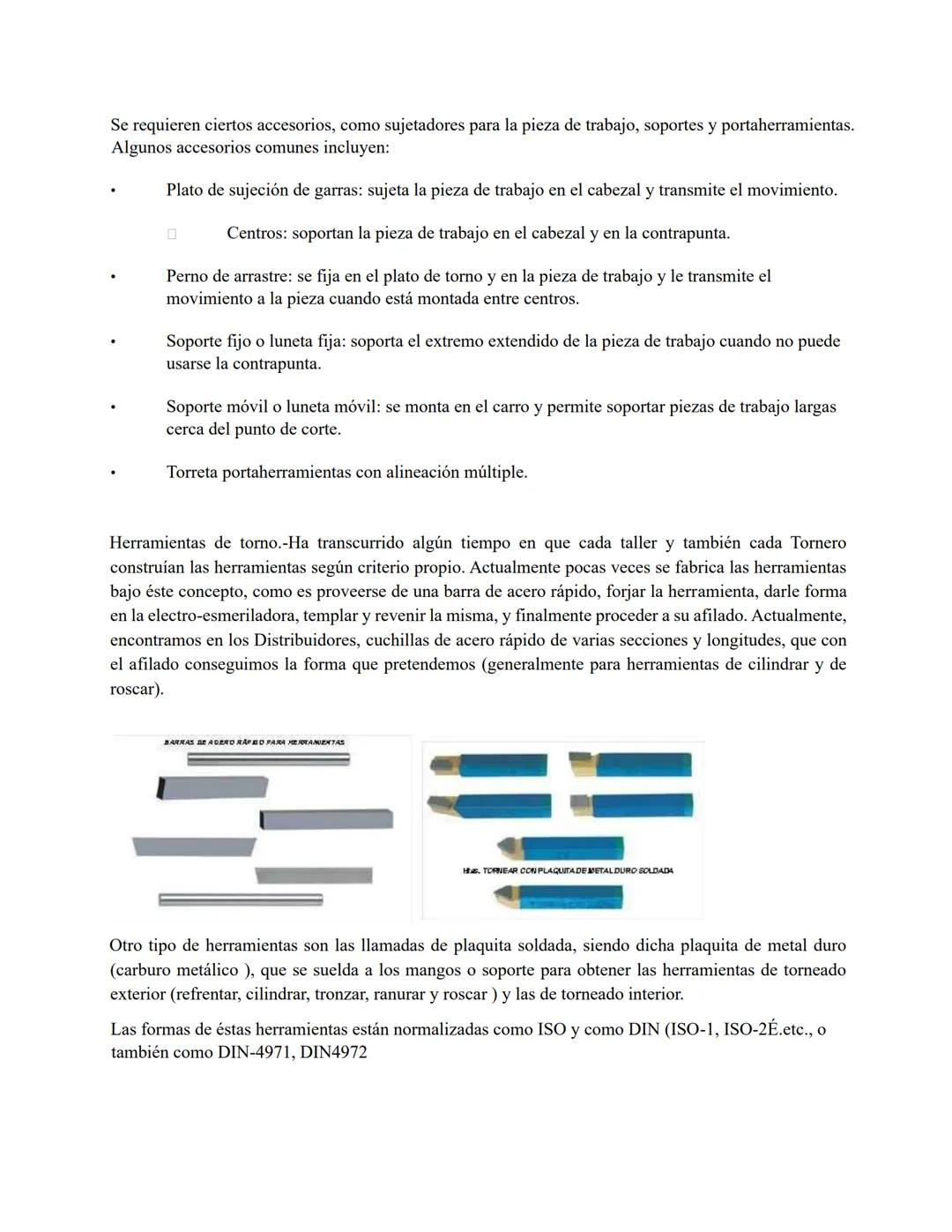

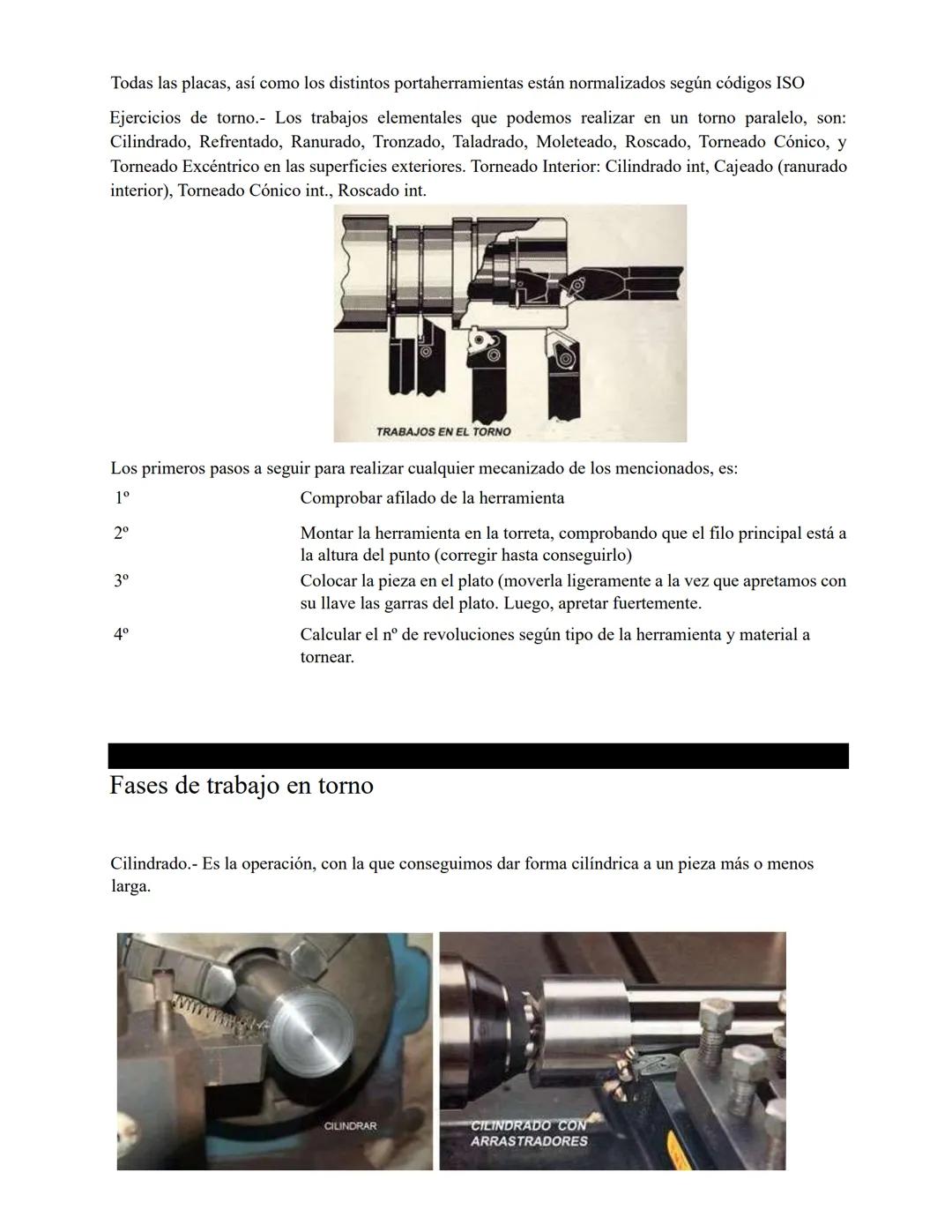

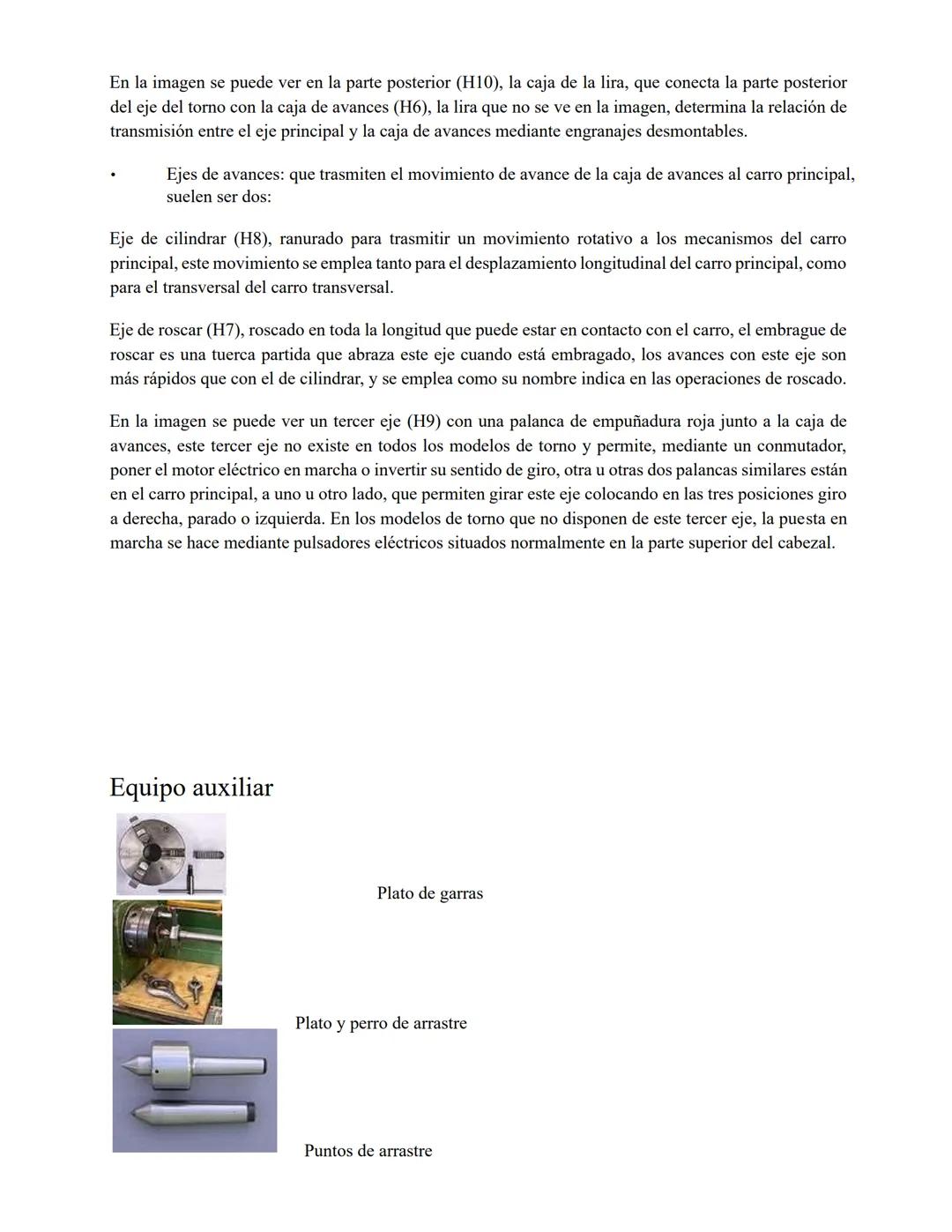

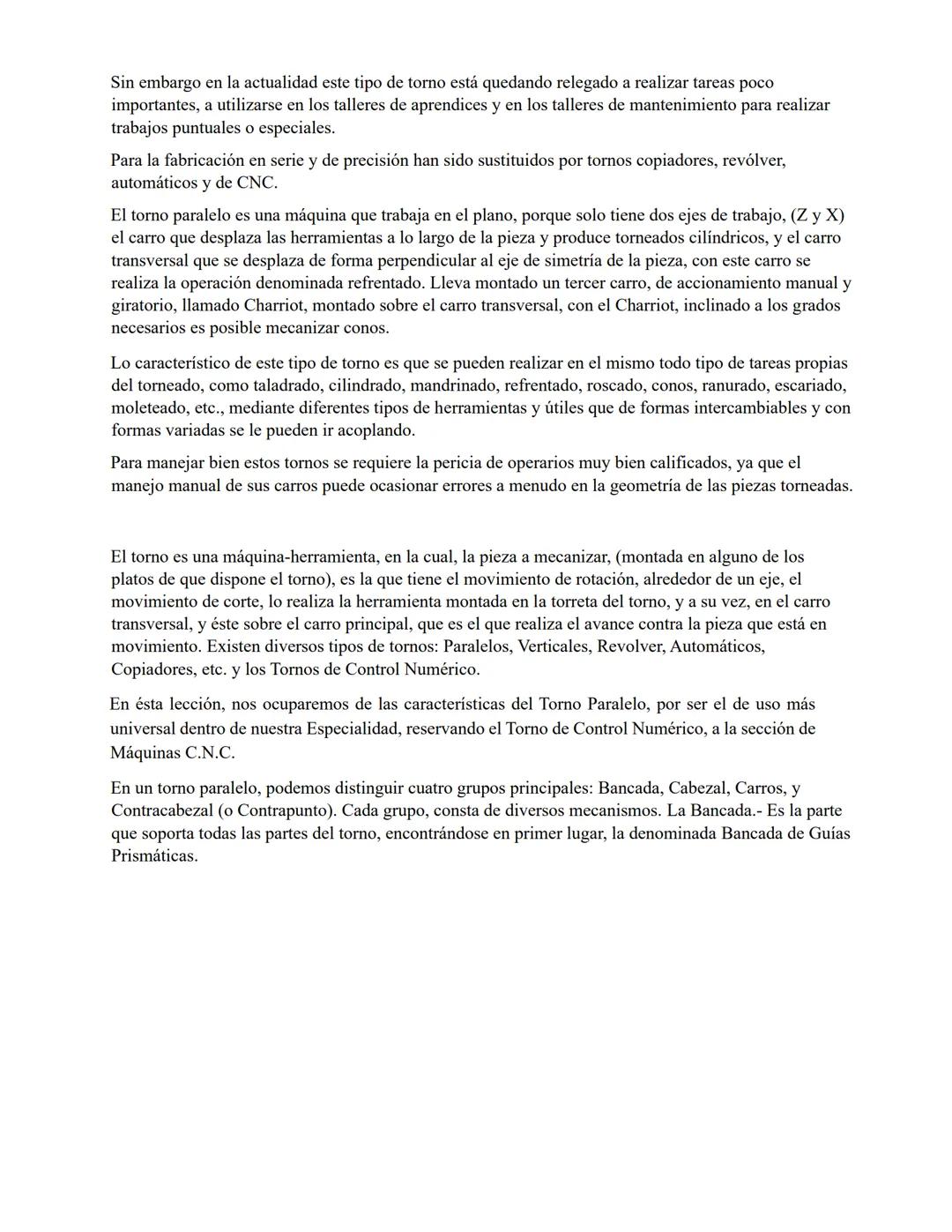

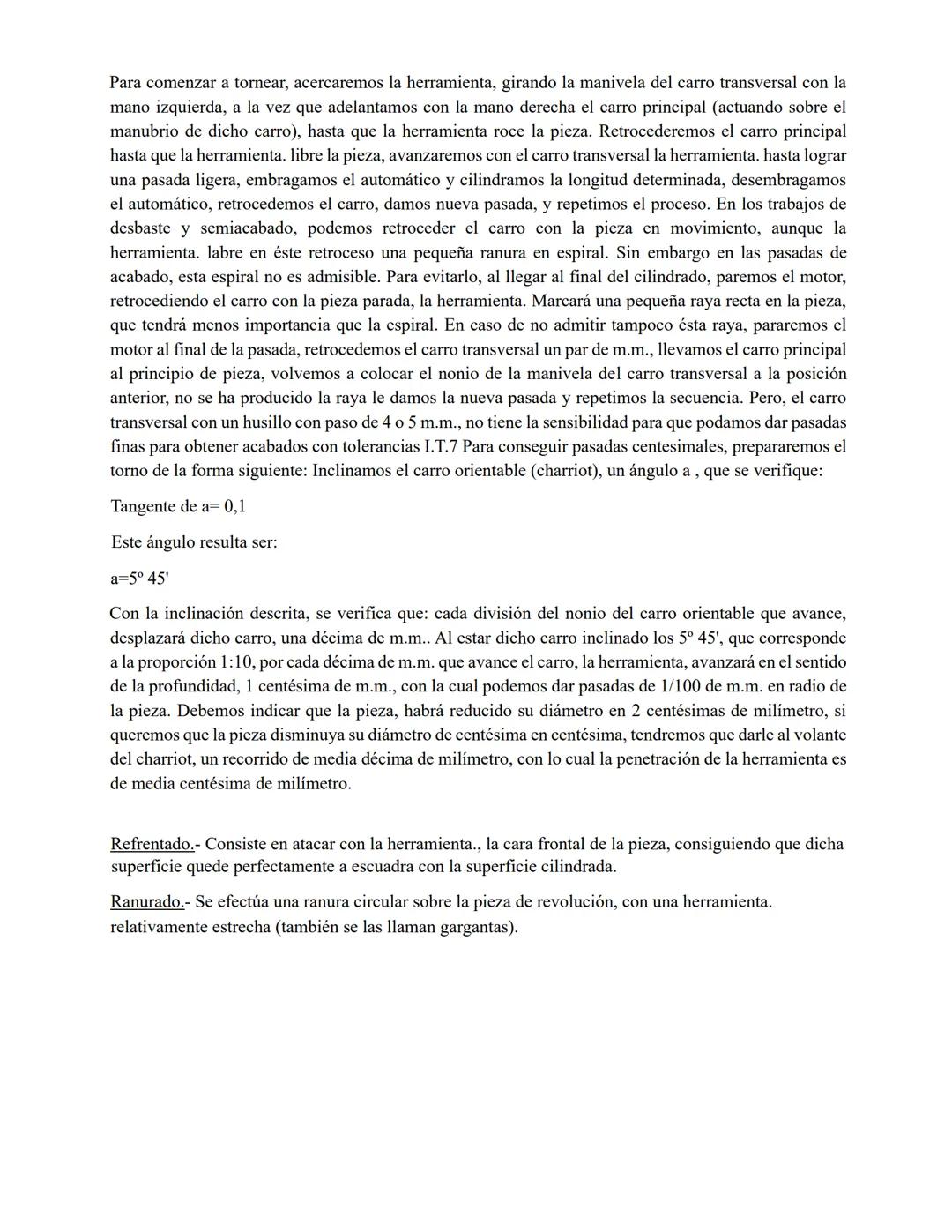

En la segunda unidad te vas a meter de lleno con el torno. Vas a aprender montaje de platos, cálculos de avance, moleteado, tronzado y fabricación de roscas. Al final vas a crear un eje roscado completo con sus tuercas.

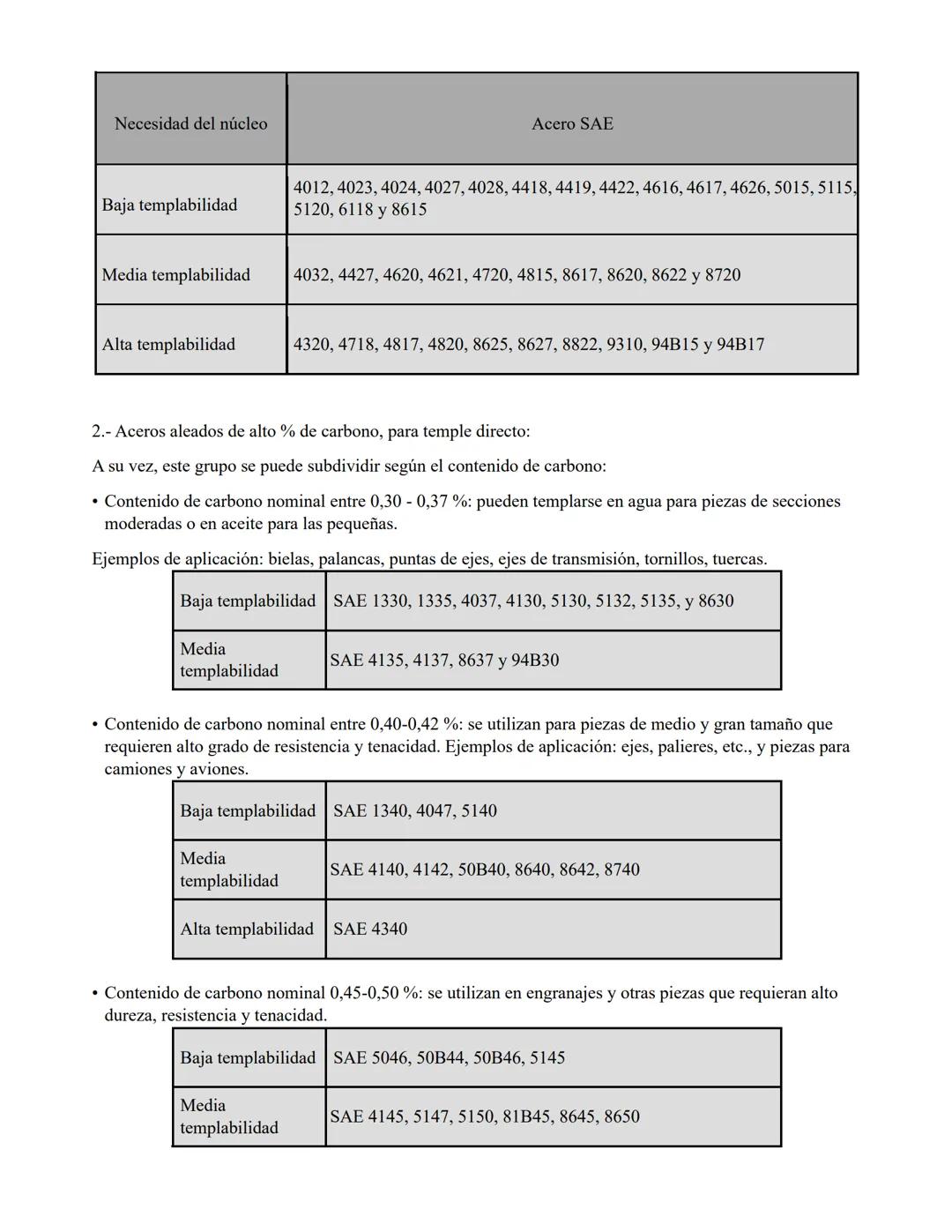

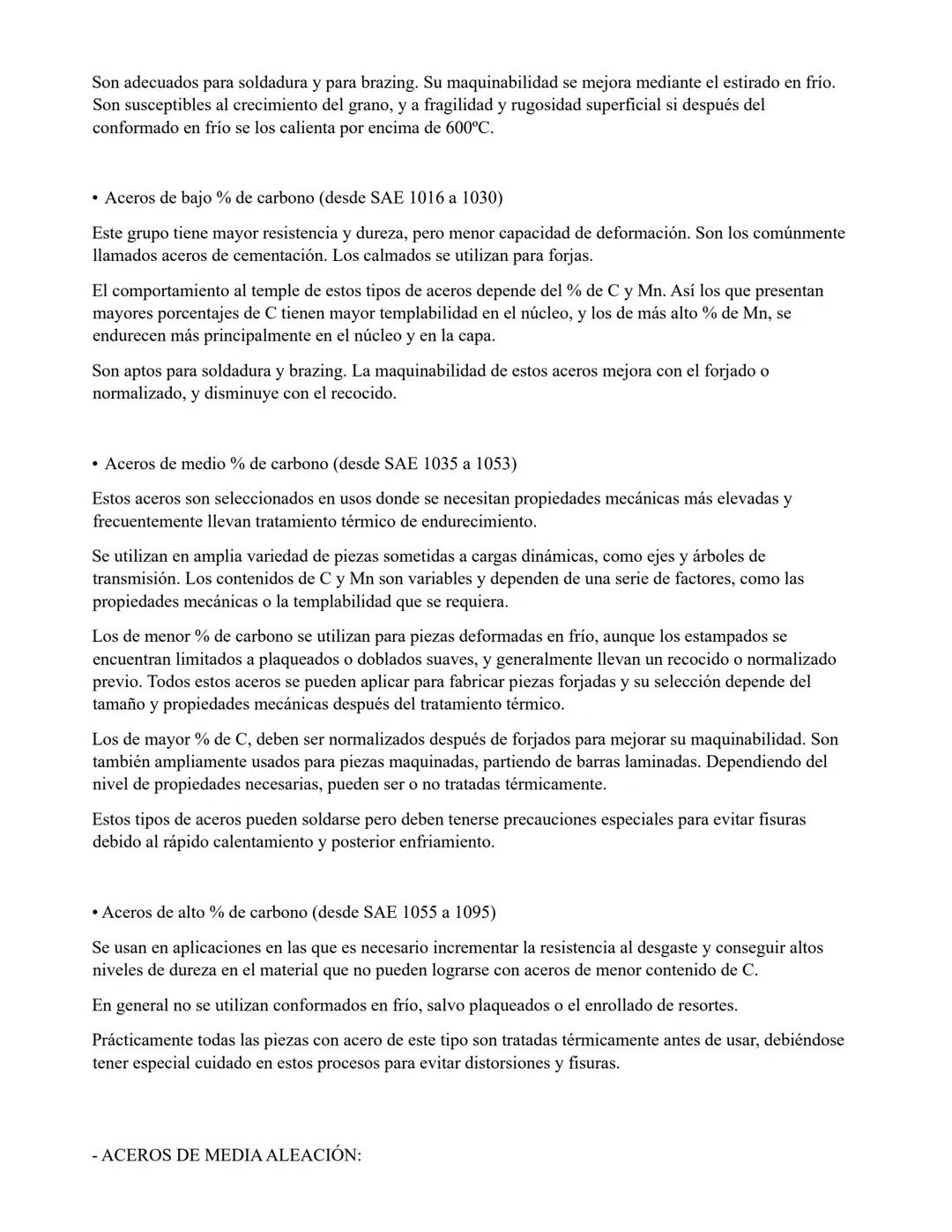

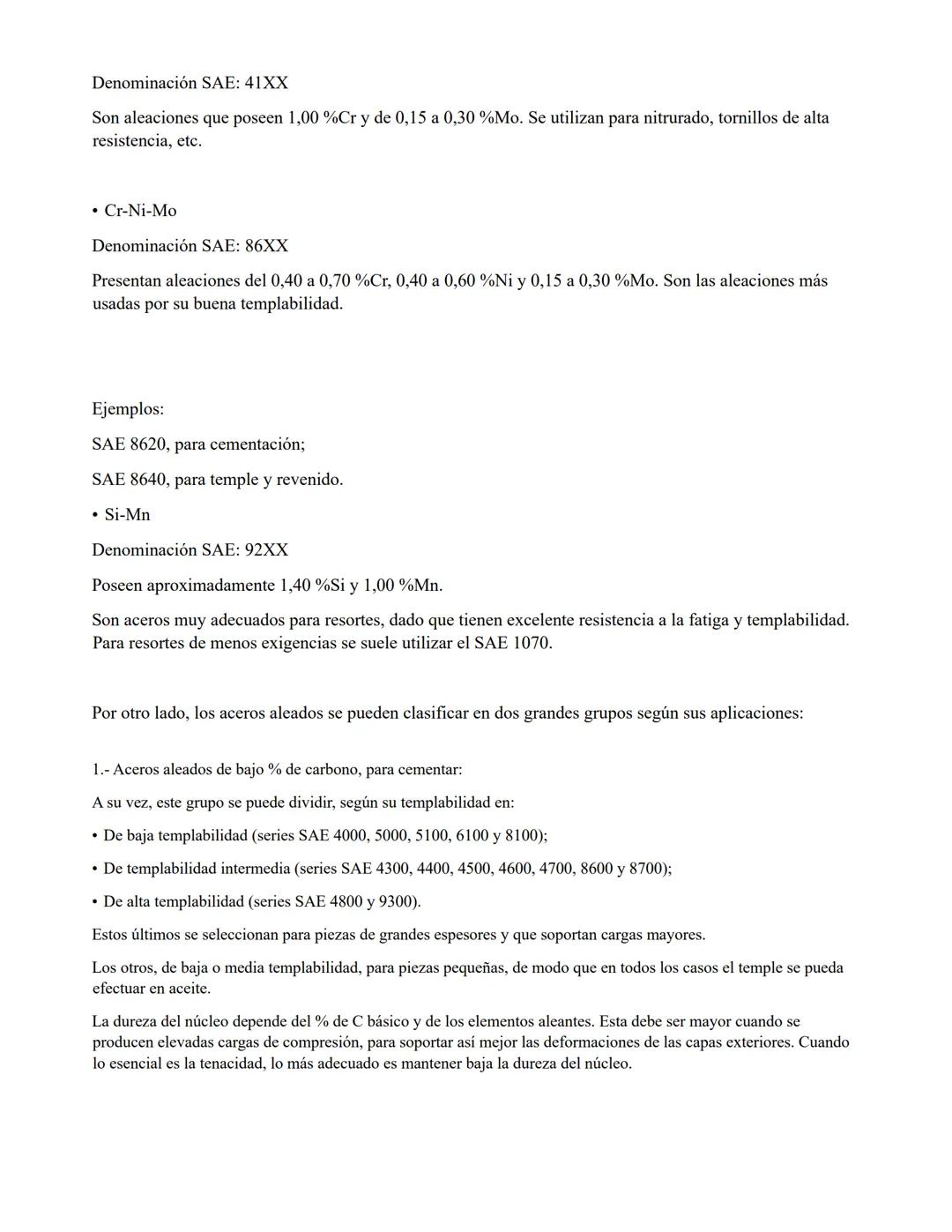

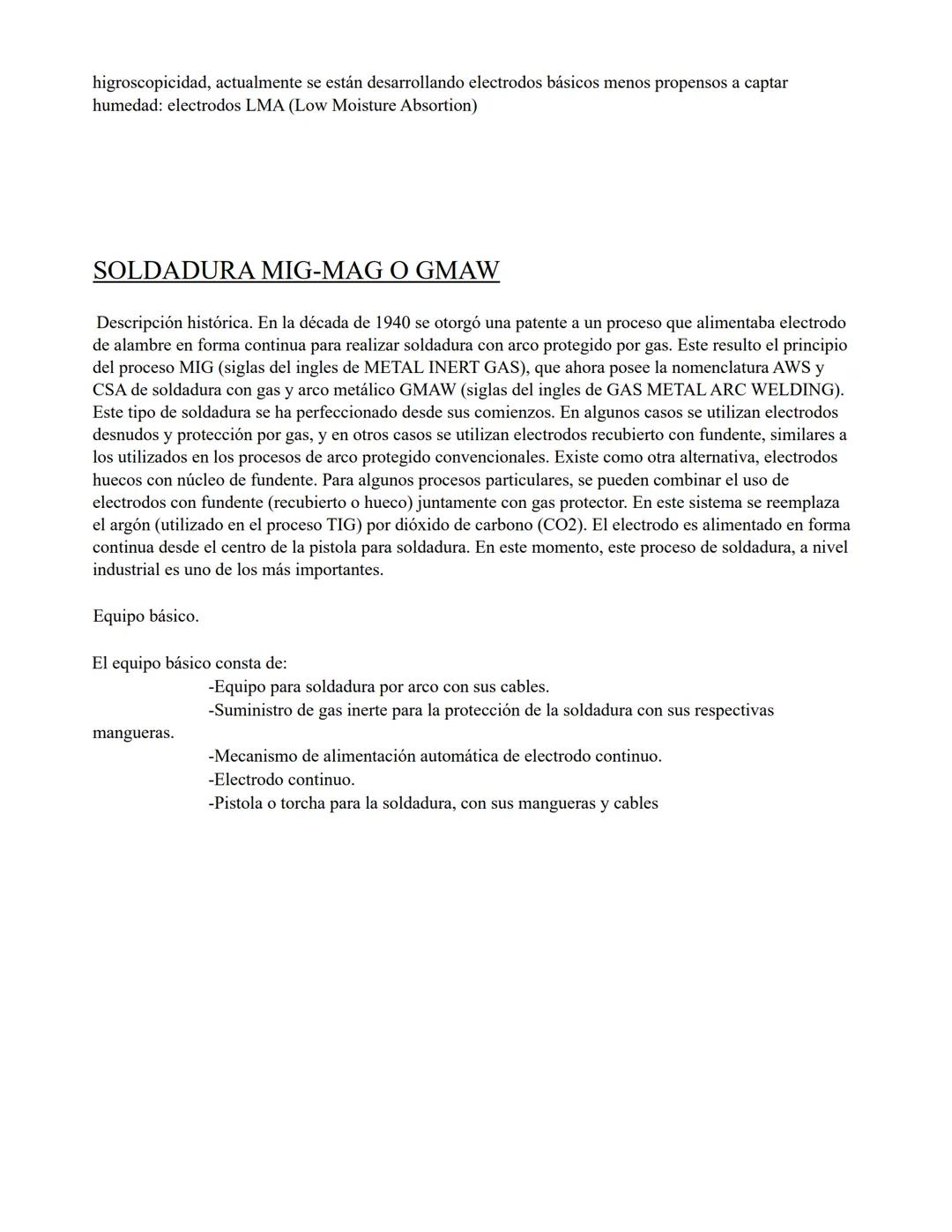

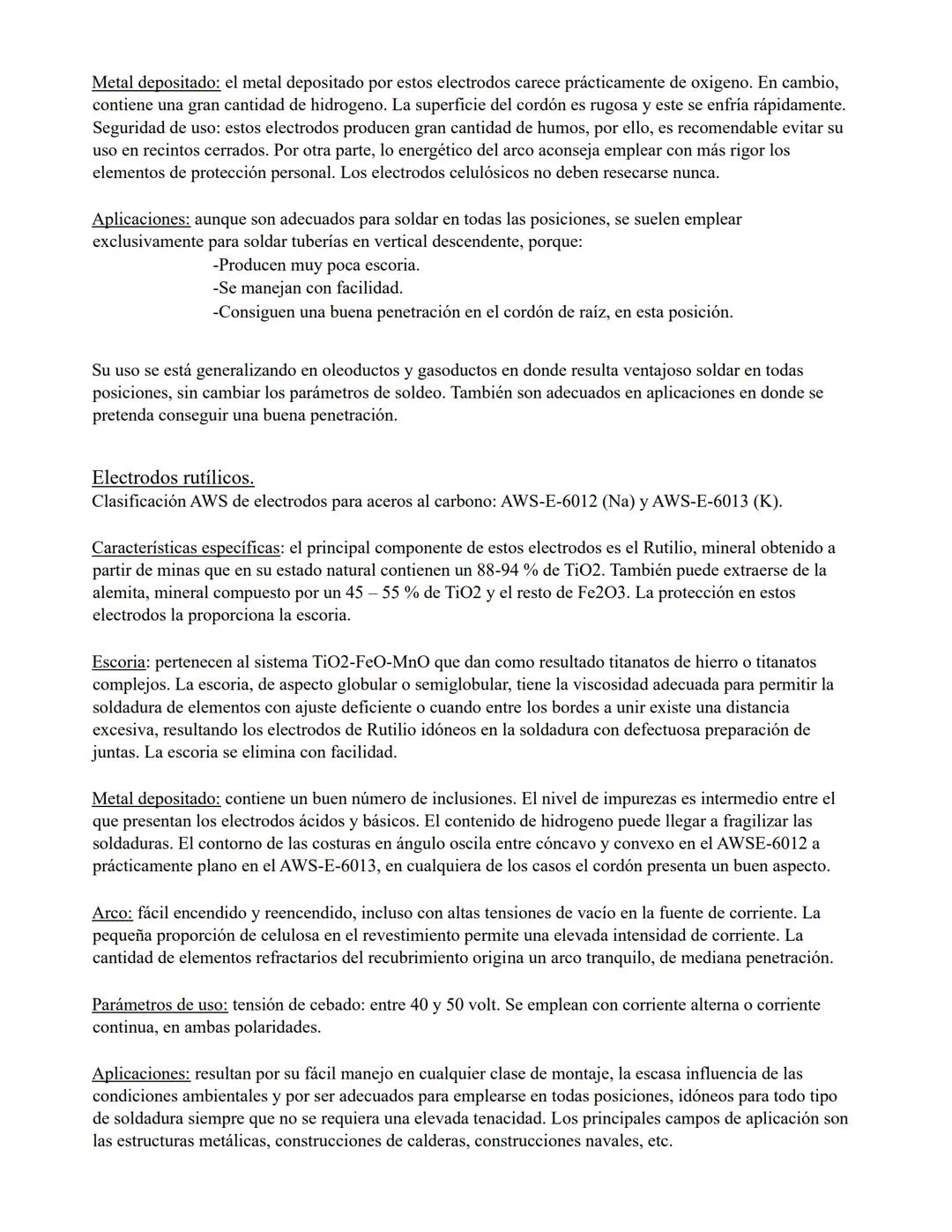

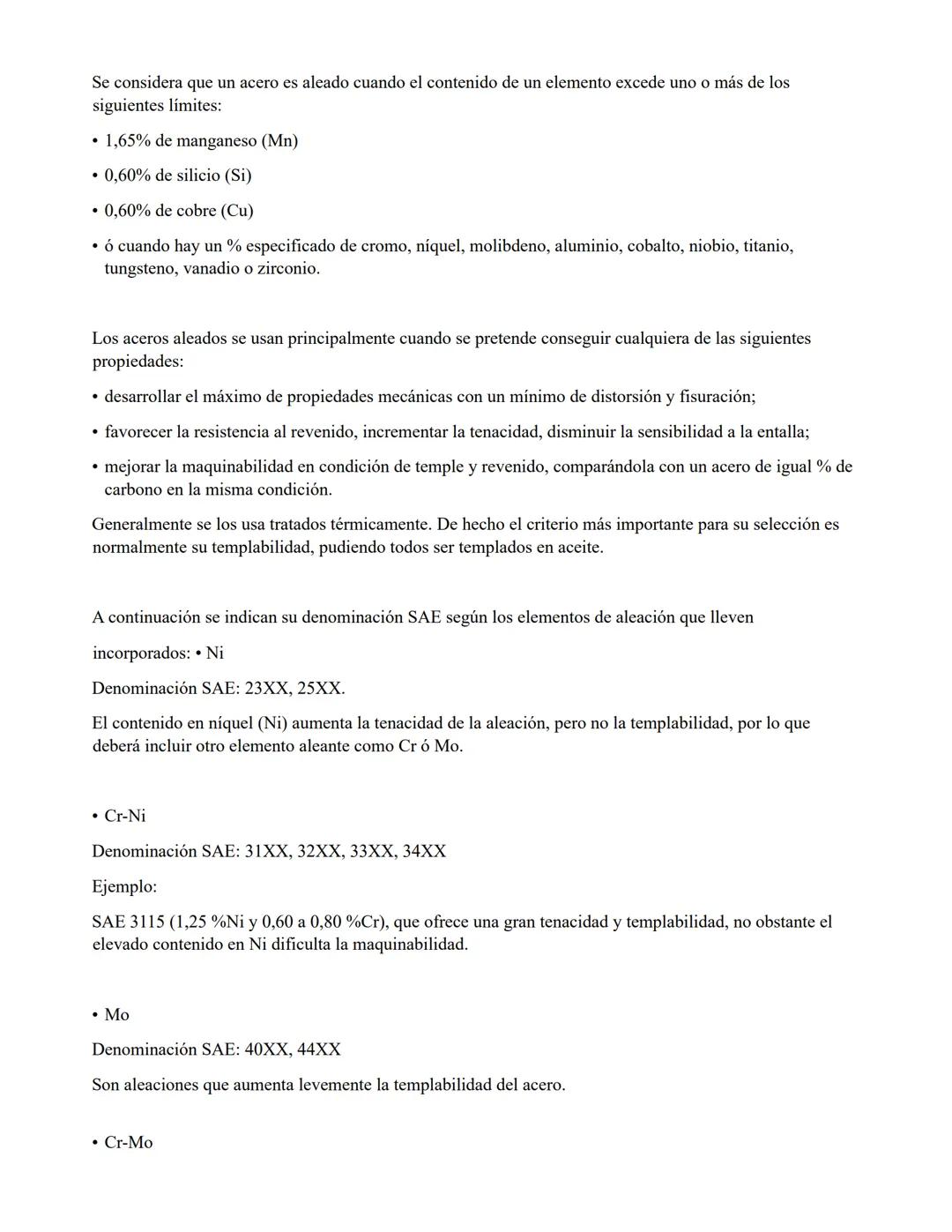

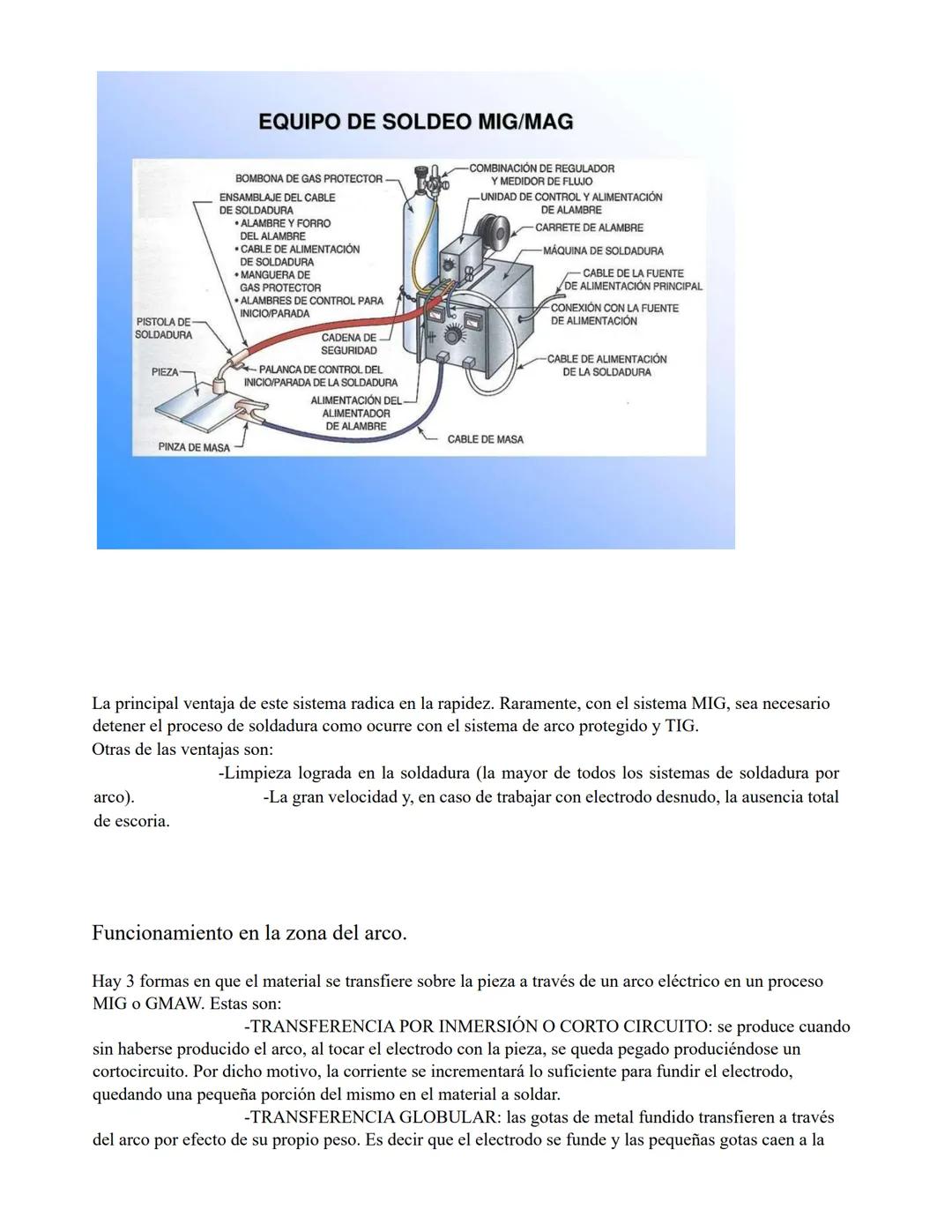

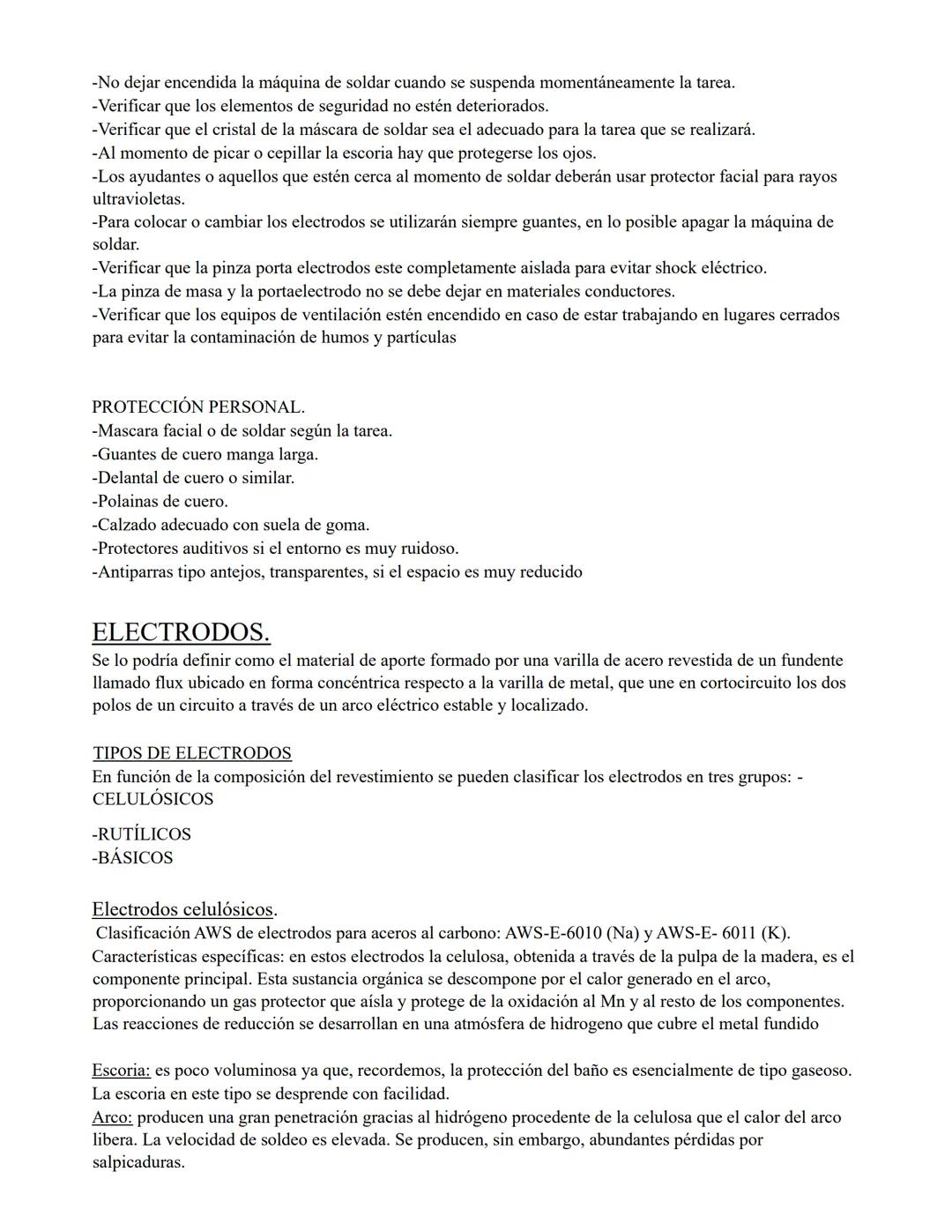

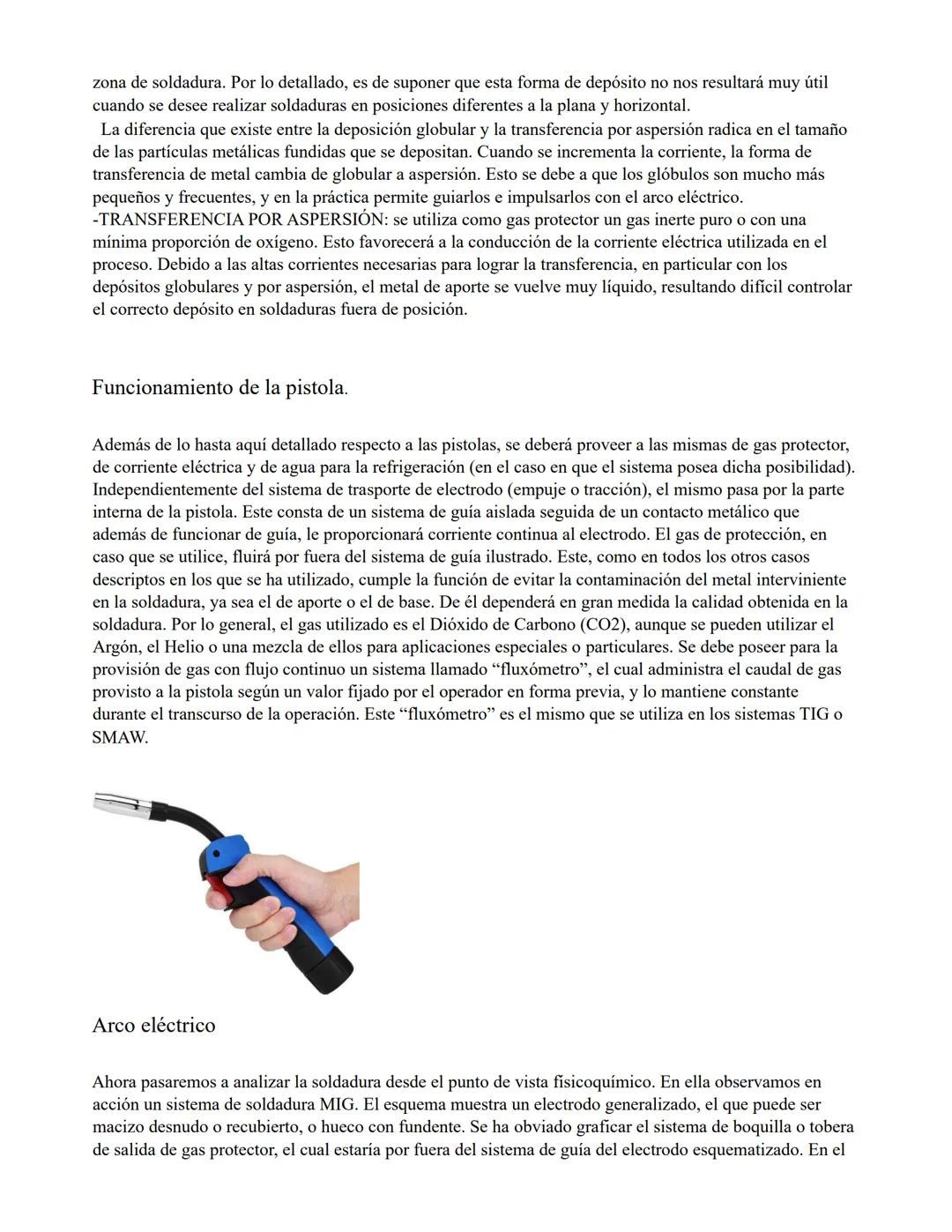

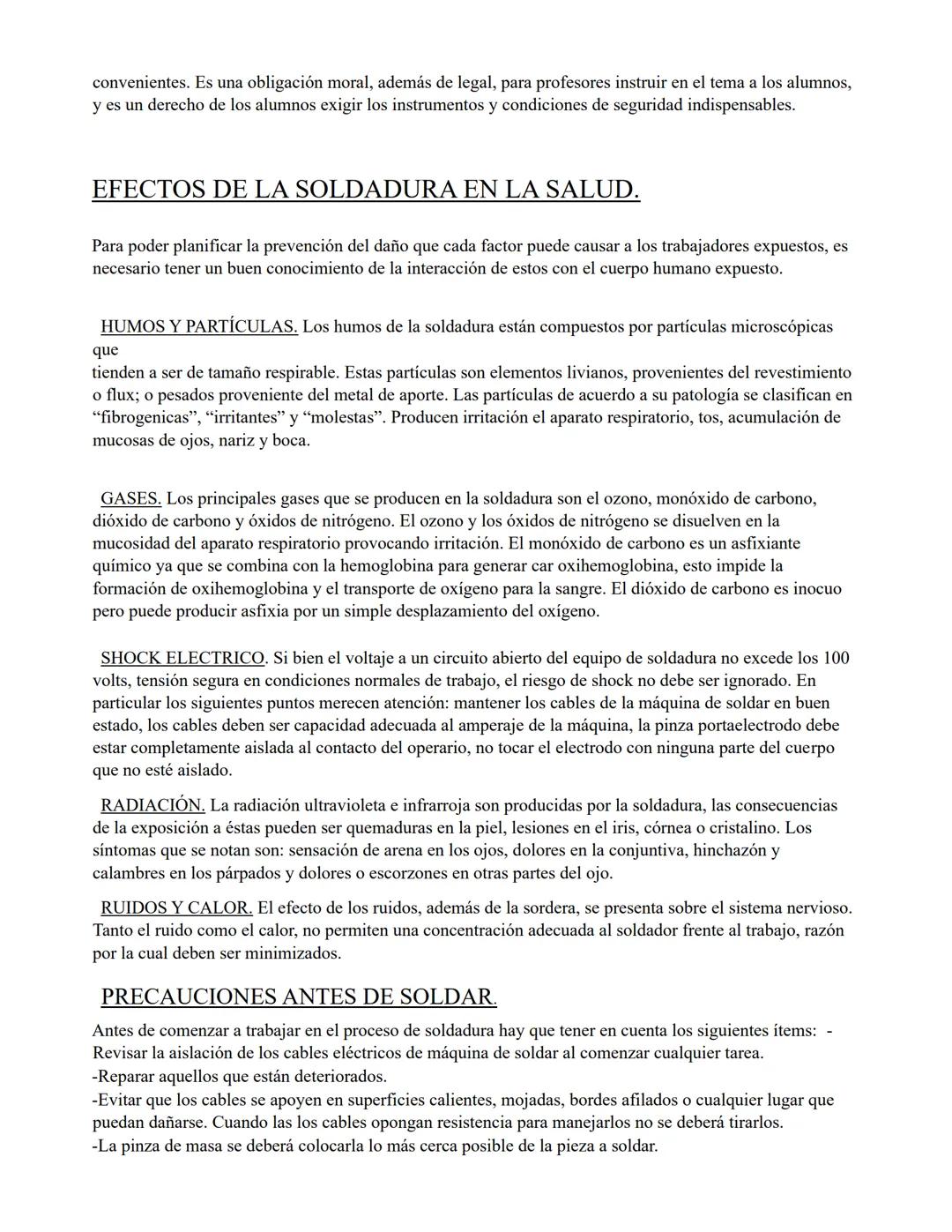

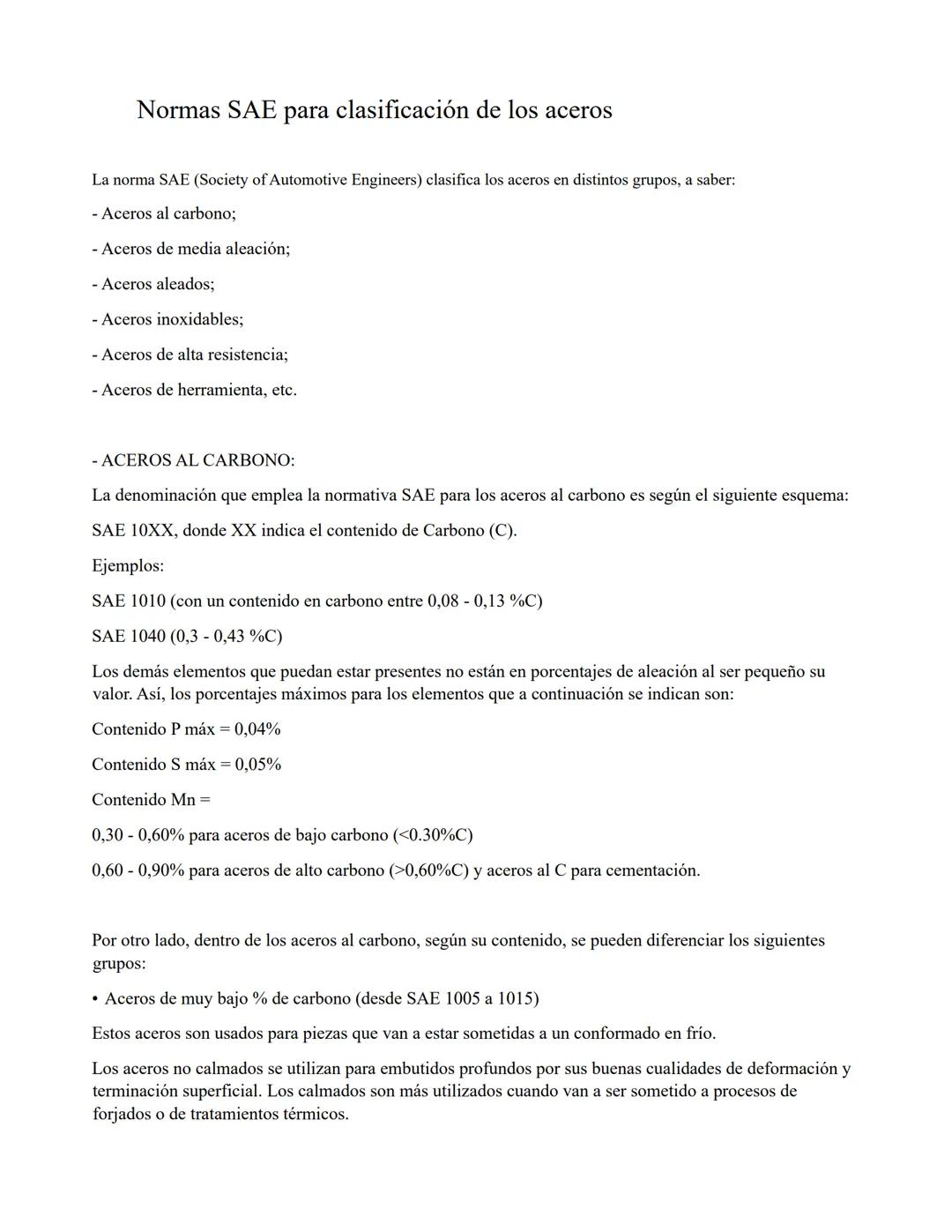

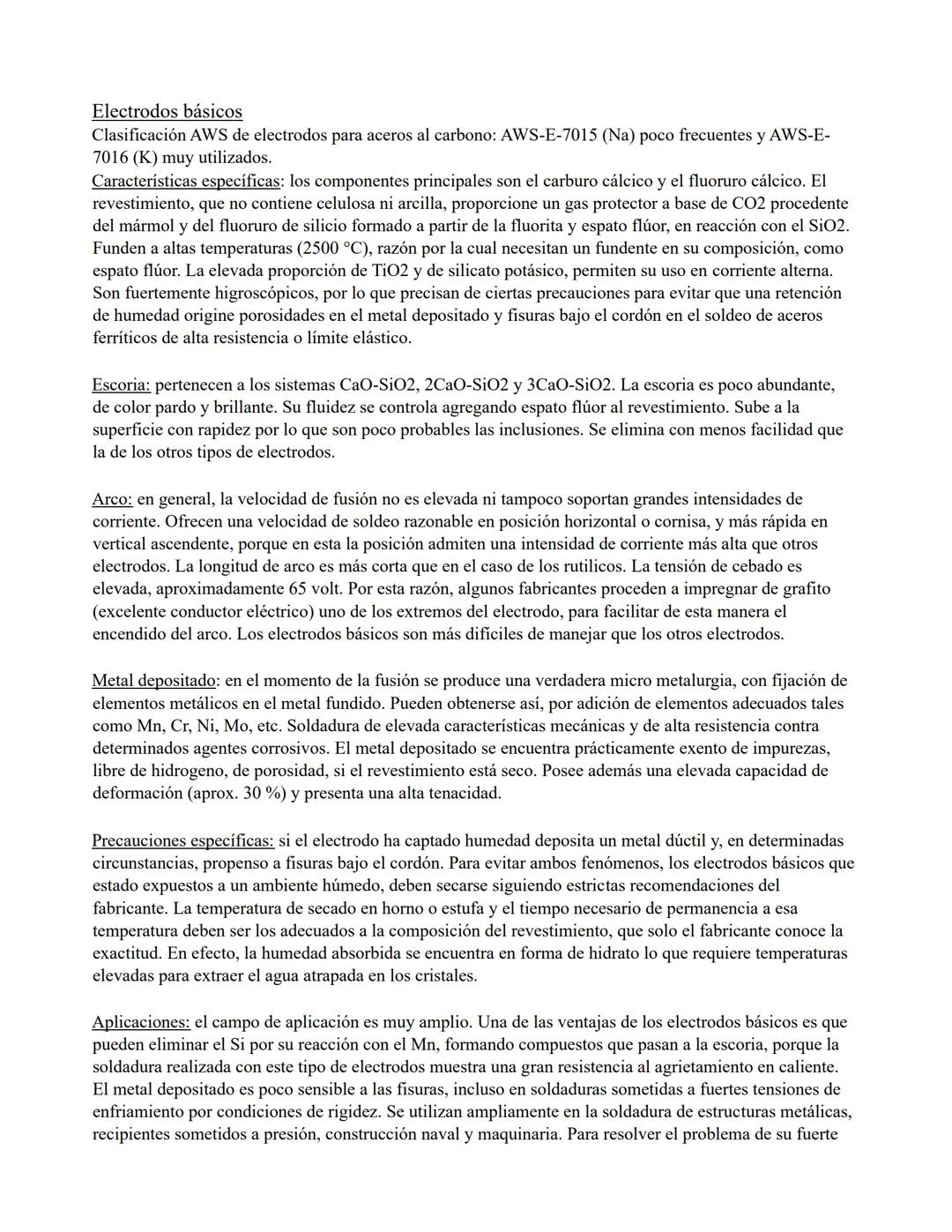

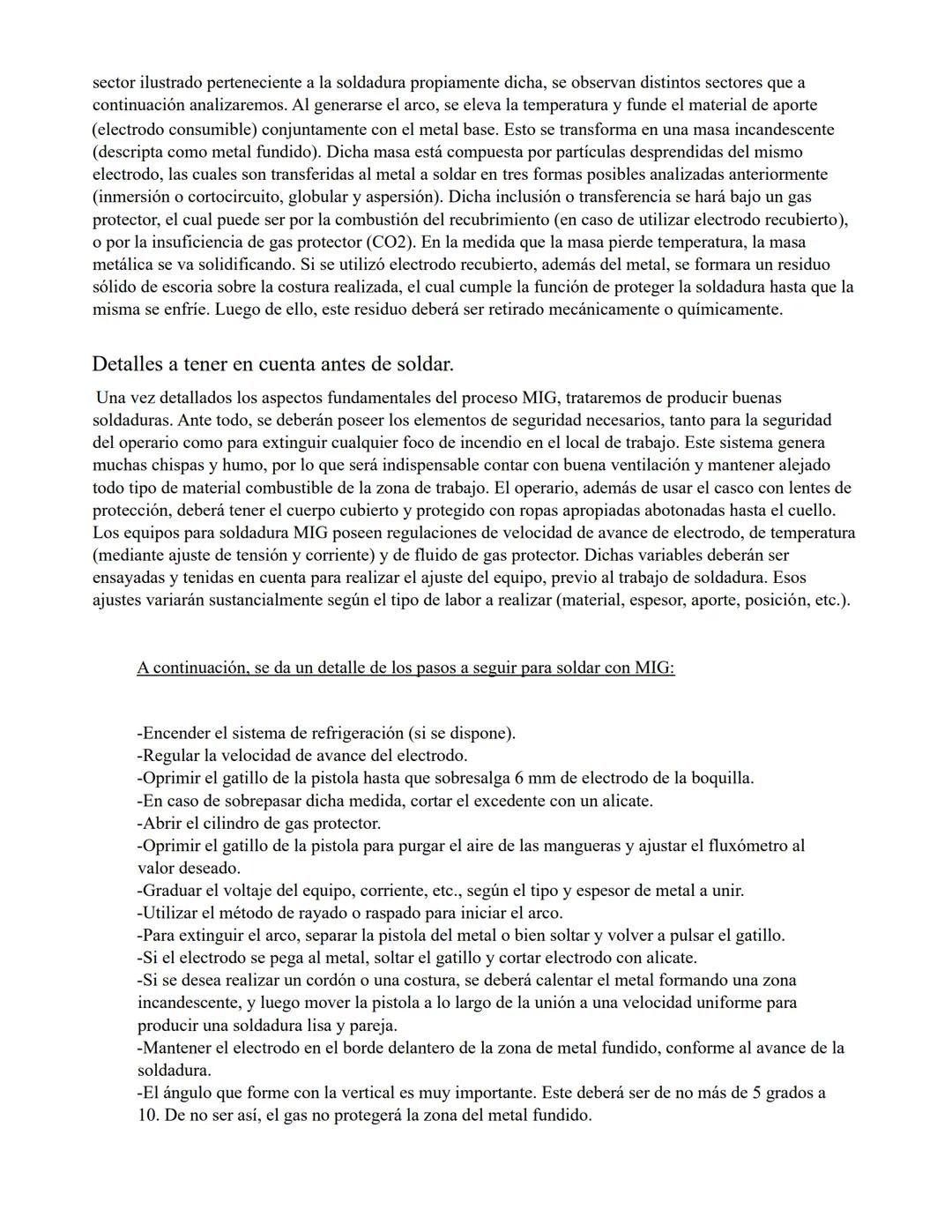

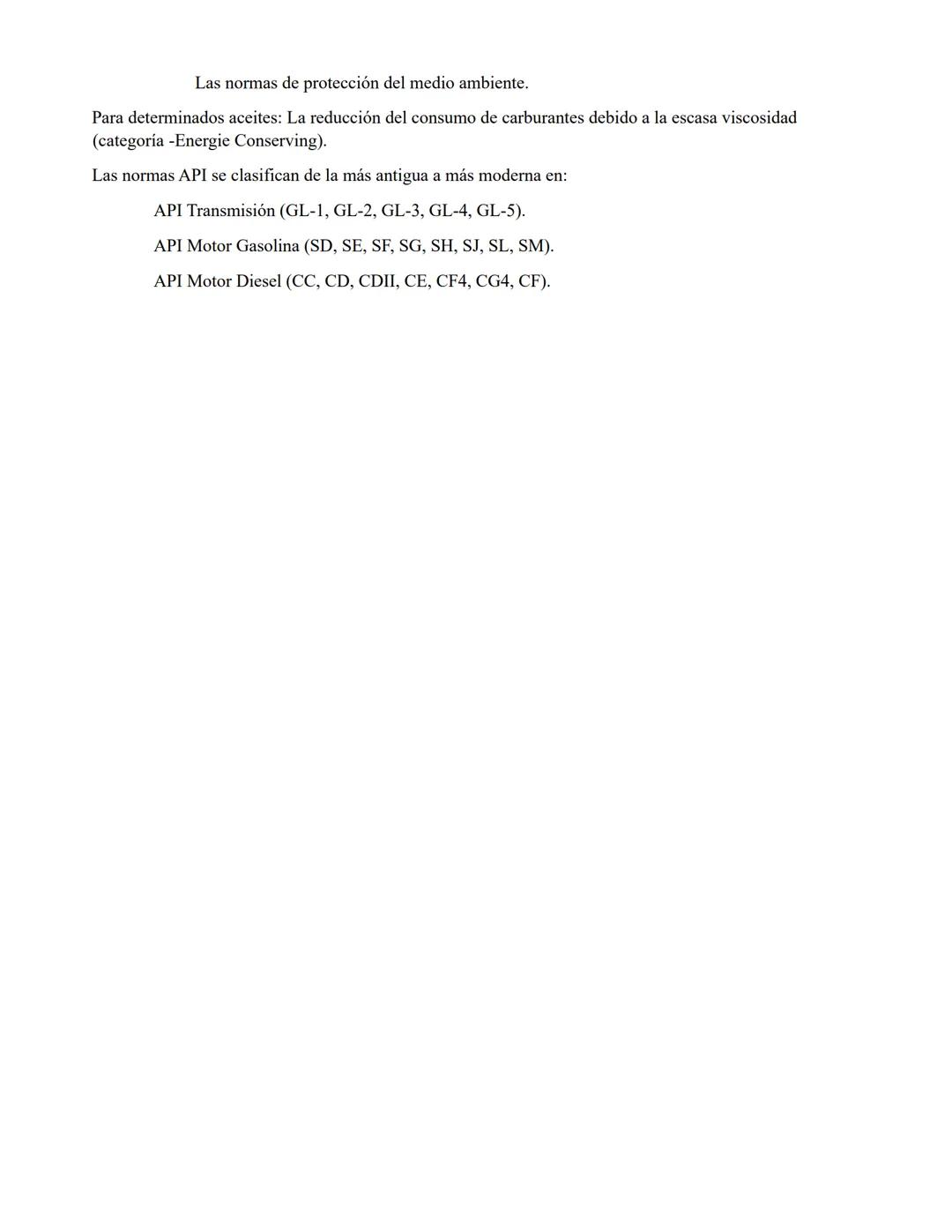

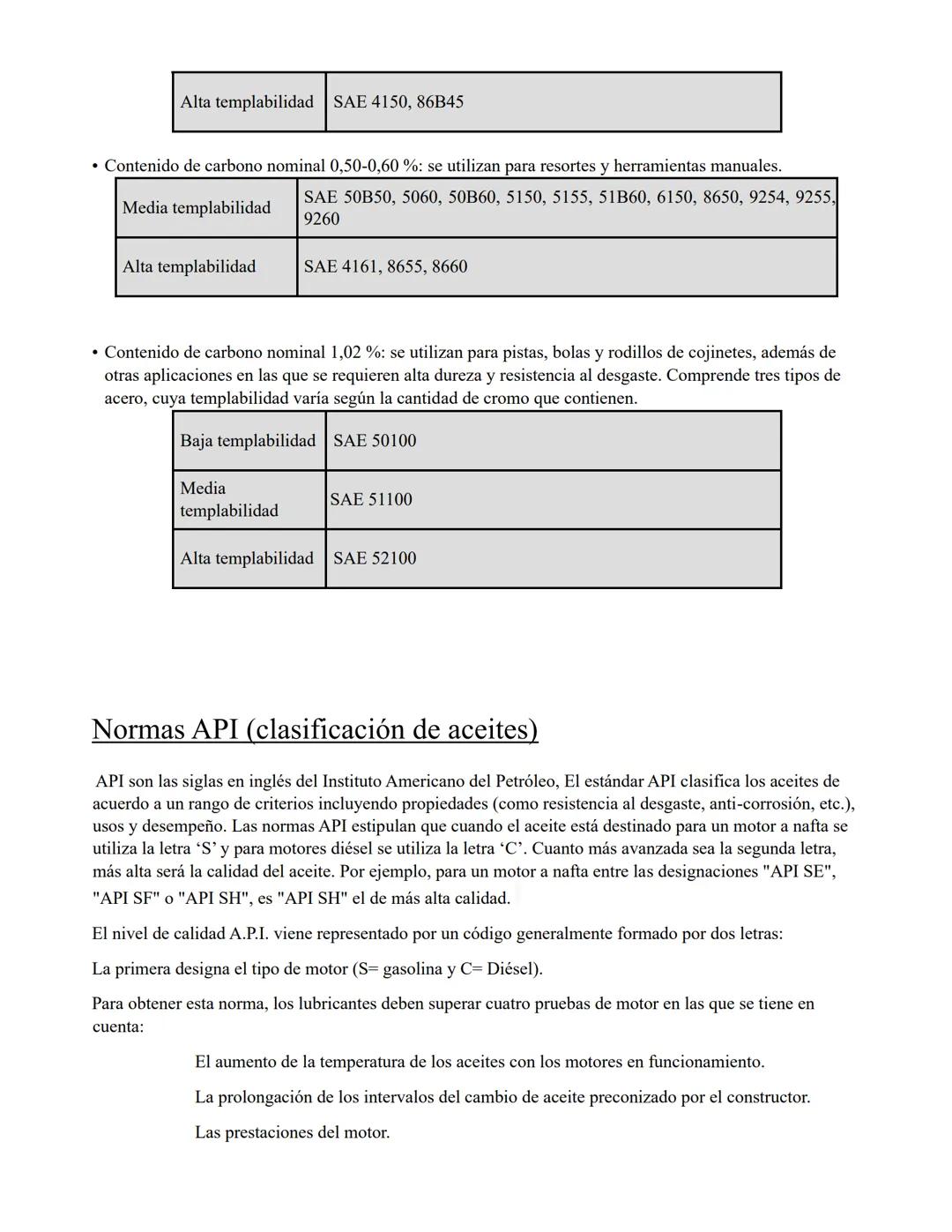

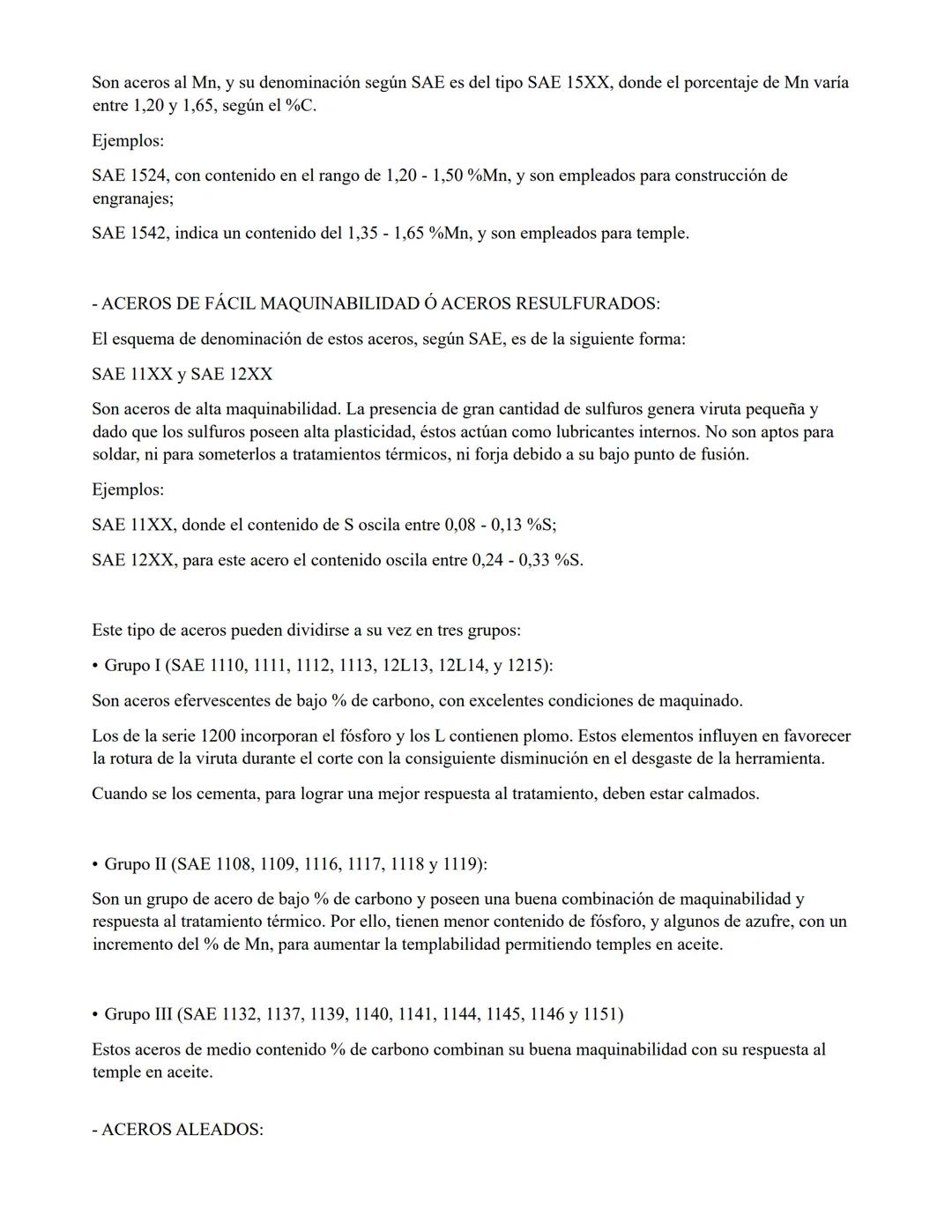

La tercera unidad cubre soldadura y clasificación de materiales según normas SAE y API. Lo mejor de todo: vas a fabricar componentes reales para reparar las máquinas de la escuela.

💡 Consejo: Cada unidad construye sobre la anterior, así que dominá bien los fundamentos antes de avanzar.

Metrología Dimensional: La Base de Todo

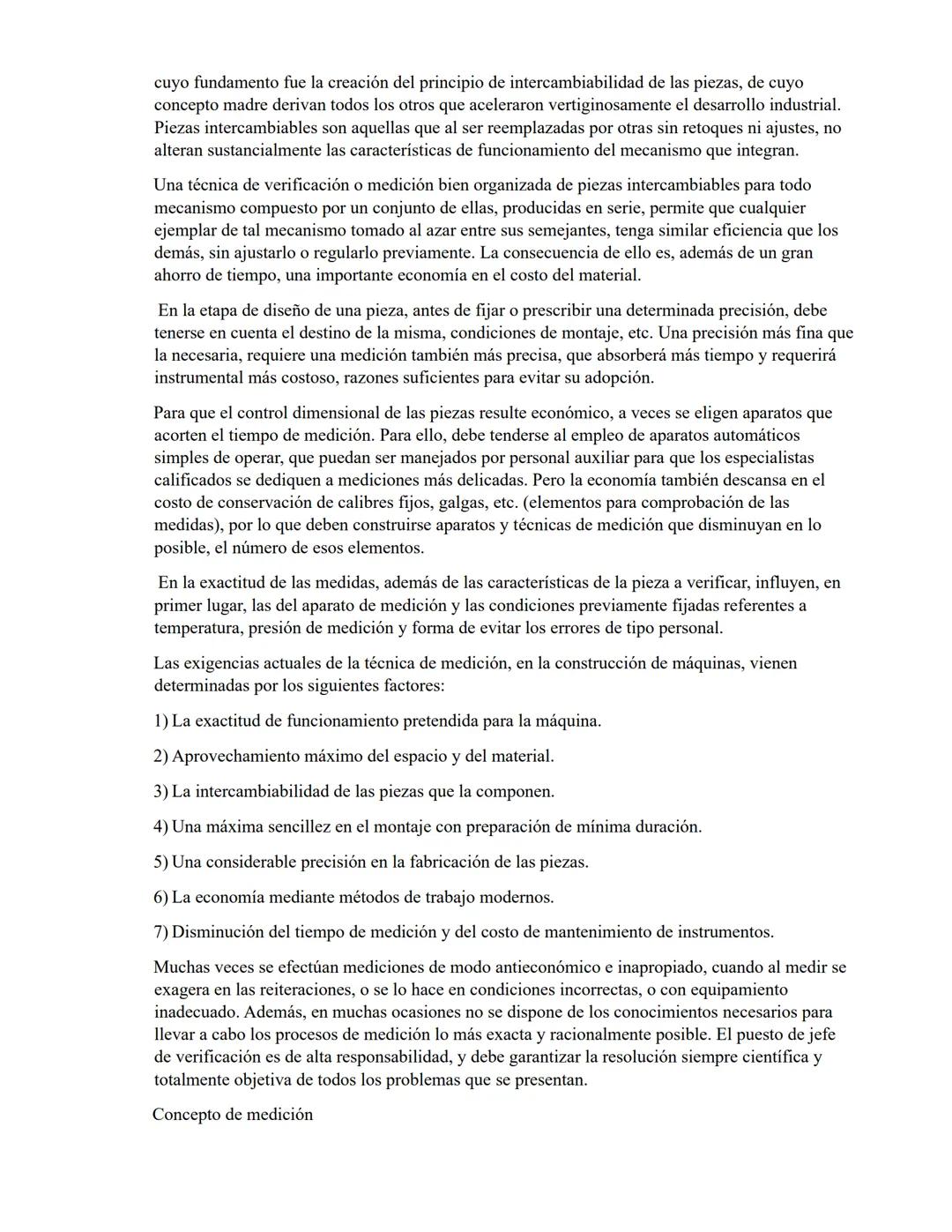

La metrología dimensional surgió de una necesidad súper práctica: hacer piezas intercambiables. Imaginá poder cambiar cualquier parte de tu celular por otra idéntica sin que deje de funcionar. Eso es intercambiabilidad.

Esta técnica revolucionó la industria automotriz y de armamentos. Permite que cualquier Toyota Corolla tenga piezas compatibles con otro Corolla del mismo modelo, sin ajustes ni retoques.

La clave está en la precisión económica: usás solo la exactitud necesaria para cada aplicación. Más precisión significa más tiempo y herramientas costosas, así que hay que encontrar el equilibrio perfecto.

Los factores que determinan tus exigencias de medición son: exactitud de funcionamiento, aprovechamiento de materiales, intercambiabilidad, simplicidad de montaje, precisión de fabricación, economía de métodos, y reducción de tiempos.

💡 Recordá: Una medición antieconómica es tan mala como una imprecisa. La eficiencia es clave en la industria.

Conceptos Fundamentales de Medición

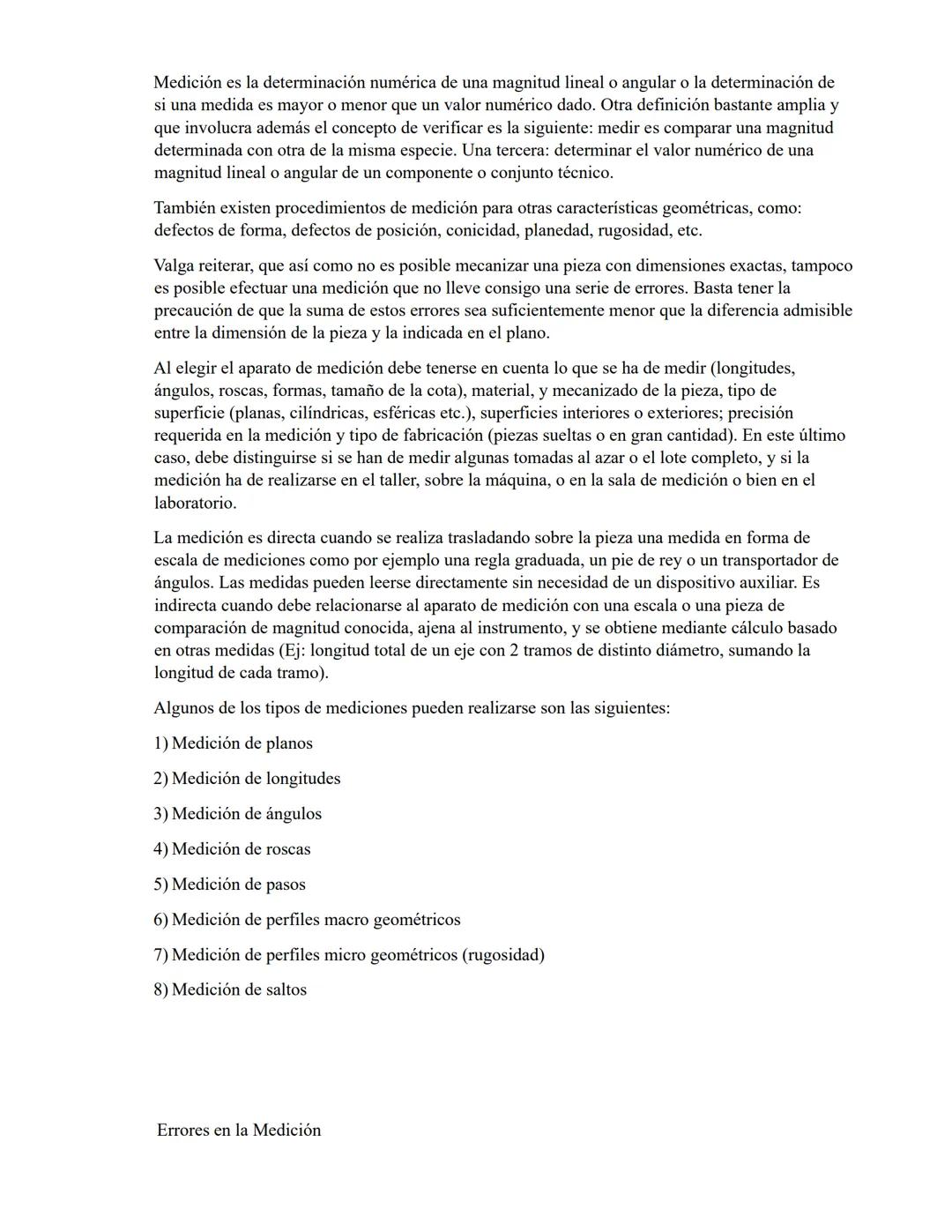

Medir es comparar una magnitud con otra de la misma especie para obtener un valor numérico. Así de simple. Podés medir longitudes, ángulos, roscas, formas, rugosidad y muchas características más.

Acá viene algo importante: nunca vas a lograr una medición perfecta. Siempre hay errores, pero tu trabajo es mantenerlos por debajo del límite aceptable para cada pieza.

Existen dos tipos de medición: directa (como usar una regla graduada) e indirecta (cuando calculás basándote en otras medidas). La medición directa es más rápida, la indirecta a veces es la única opción.

Tipos de mediciones que vas a hacer: planos, longitudes, ángulos, roscas, pasos, perfiles macro y microgeométricos, y medición de saltos. Cada una requiere instrumentos específicos.

💡 Tip práctico: Elegí siempre el instrumento más simple que te dé la precisión necesaria. Ahorrarás tiempo y dinero.

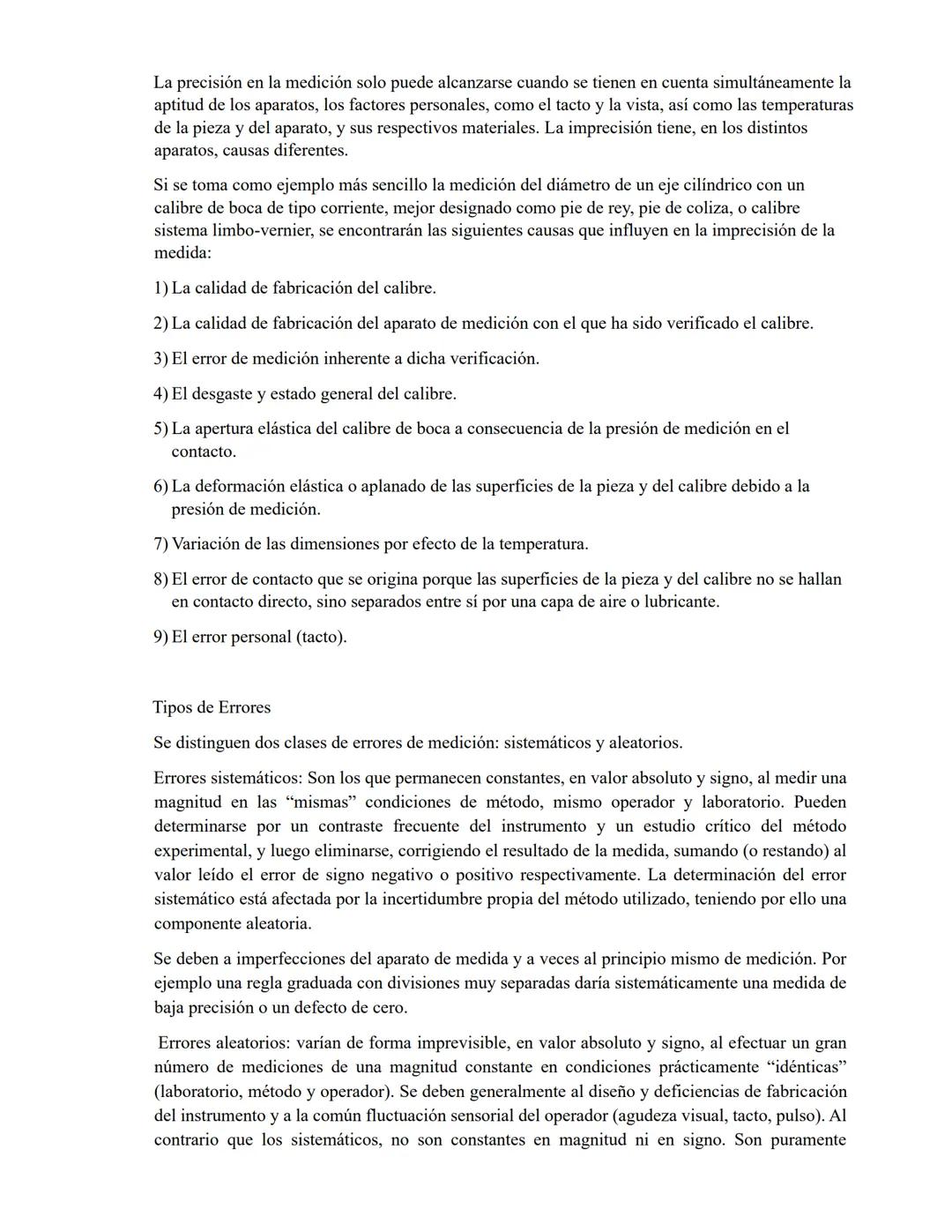

Errores en la Medición: Conocelos para Controlarlos

Los errores de medición son inevitables, pero conociendo sus causas los podés minimizar. Con un simple calibre pueden aparecer nueve fuentes de error diferentes: desde la calidad del instrumento hasta tu técnica personal.

Existen dos tipos principales: errores sistemáticos y aleatorios. Los sistemáticos son constantes y predecibles (como un defecto de cero en tu regla), y podés corregirlos si los identificás.

Los errores aleatorios son impredecibles y varían en cada medición. Se deben a fluctuaciones del instrumento y del operador (tu vista, tacto, pulso). No los podés eliminar, pero sí reducir haciendo más mediciones.

La solución práctica es hacer varias mediciones y calcular el promedio. Nunca vas a conocer el "valor verdadero" exacto, pero te vas a acercar lo suficiente para cualquier aplicación práctica.

💡 Estrategia: Hacé al menos 3 mediciones de cada pieza importante y usá el promedio como resultado final.

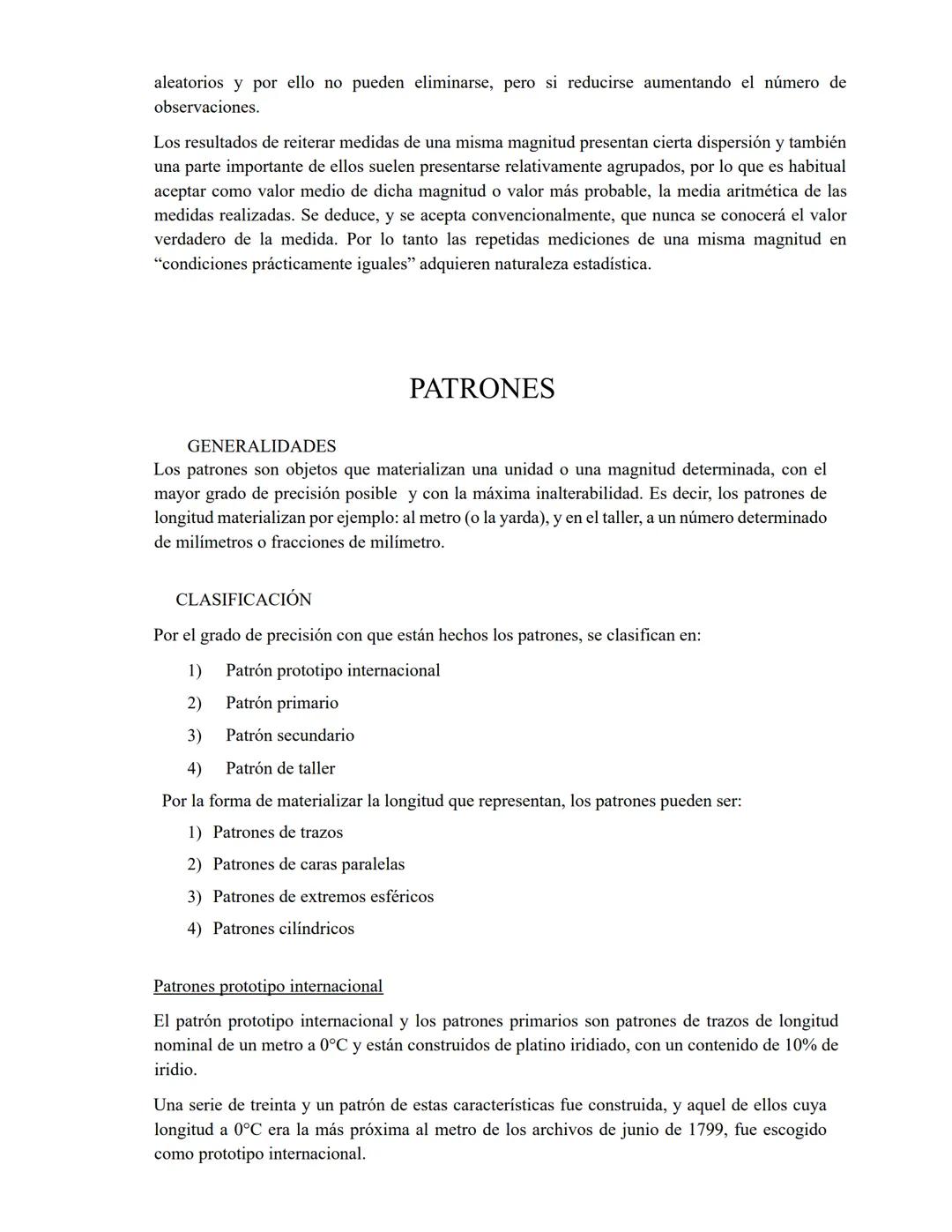

Patrones: Los Referencias Universales

Los patrones son objetos que materializan unidades de medida con la máxima precisión e inalterabilidad posibles. Son como los "maestros" con los que se comparan todos los demás instrumentos.

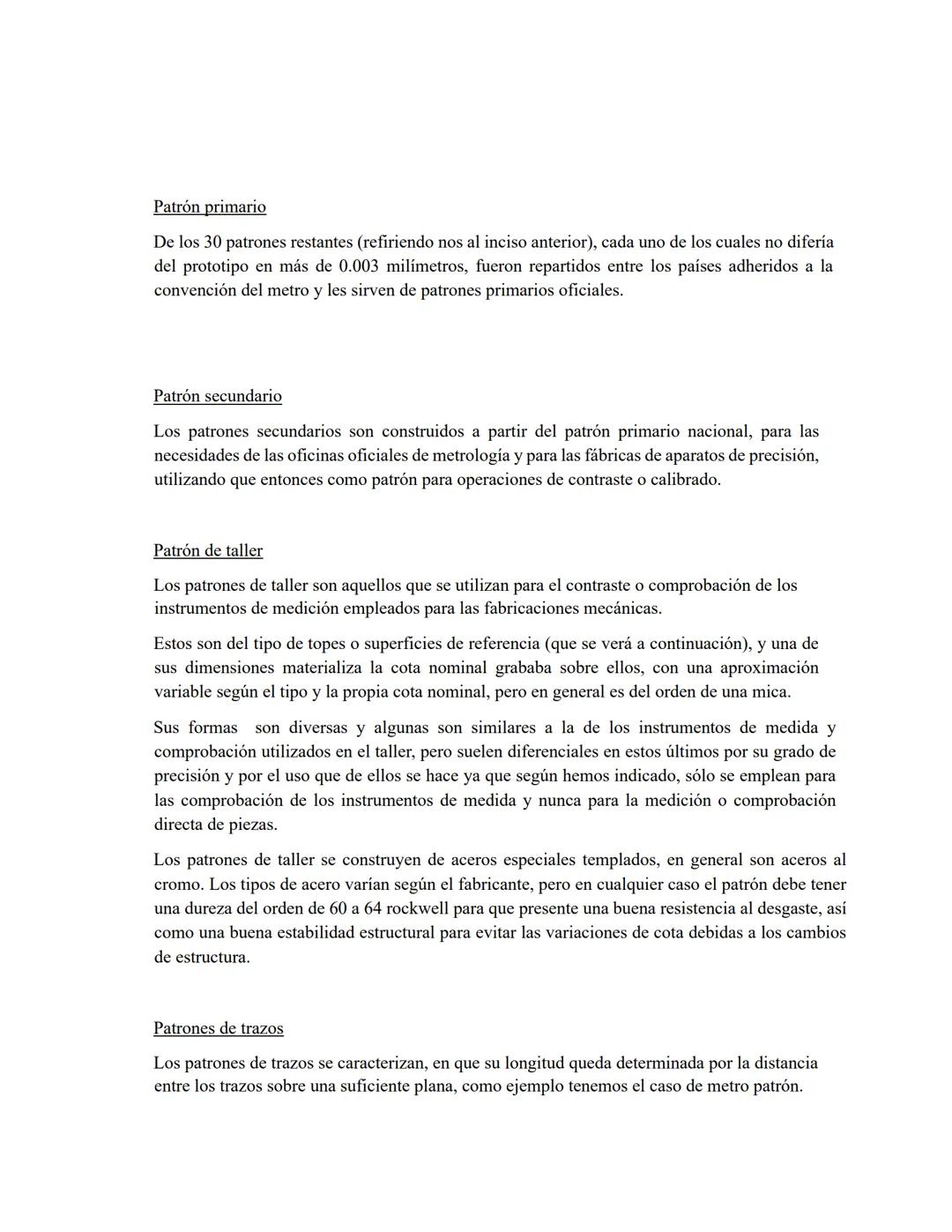

Se clasifican en cuatro niveles jerárquicos: patrón prototipo internacional (el metro oficial mundial), patrón primario (uno por país), patrón secundario (para oficinas de metrología), y patrón de taller (los que vas a usar vos).

Los patrones de taller están hechos de acero al cromo templado con 60-64 Rockwell de dureza. Esta dureza les da resistencia al desgaste y estabilidad estructural para mantener sus medidas exactas durante años.

Por su forma, los patrones pueden ser: de trazos (como el metro patrón), de caras paralelas (galgas Johansson), de extremos esféricos, y cilíndricos. Cada tipo tiene aplicaciones específicas.

💡 Cuidado: Los patrones de taller nunca se usan para medir piezas directamente, solo para calibrar otros instrumentos.

Tipos de Patrones y Sus Aplicaciones

Los patrones primarios están hechos de platino iridiado (90% platino, 10% iridio) y materializan el metro a 0°C. Solo hay 31 en todo el mundo, y Argentina tiene uno como patrón oficial nacional.

Los patrones de caras paralelas o galgas Johansson son pequeños bloques de acero templado con dos caras perfectamente planas y paralelas. Su precisión es increíble: la distancia entre las caras corresponde exactamente a la medida grabada en el bloque.

Estos patrones se fabrican con aceros especiales al cromo, templados y estabilizados. La dureza de 60-64 Rockwell les permite resistir el desgaste constante del uso en talleres industriales.

Los patrones de taller son tu referencia diaria. Tienen aproximación del orden de una micra y se usan exclusivamente para calibrar instrumentos, nunca para medir piezas directamente.

💡 Dato técnico: Una micra es la millonésima parte de un metro. ¡Es 100 veces más fino que un cabello humano!

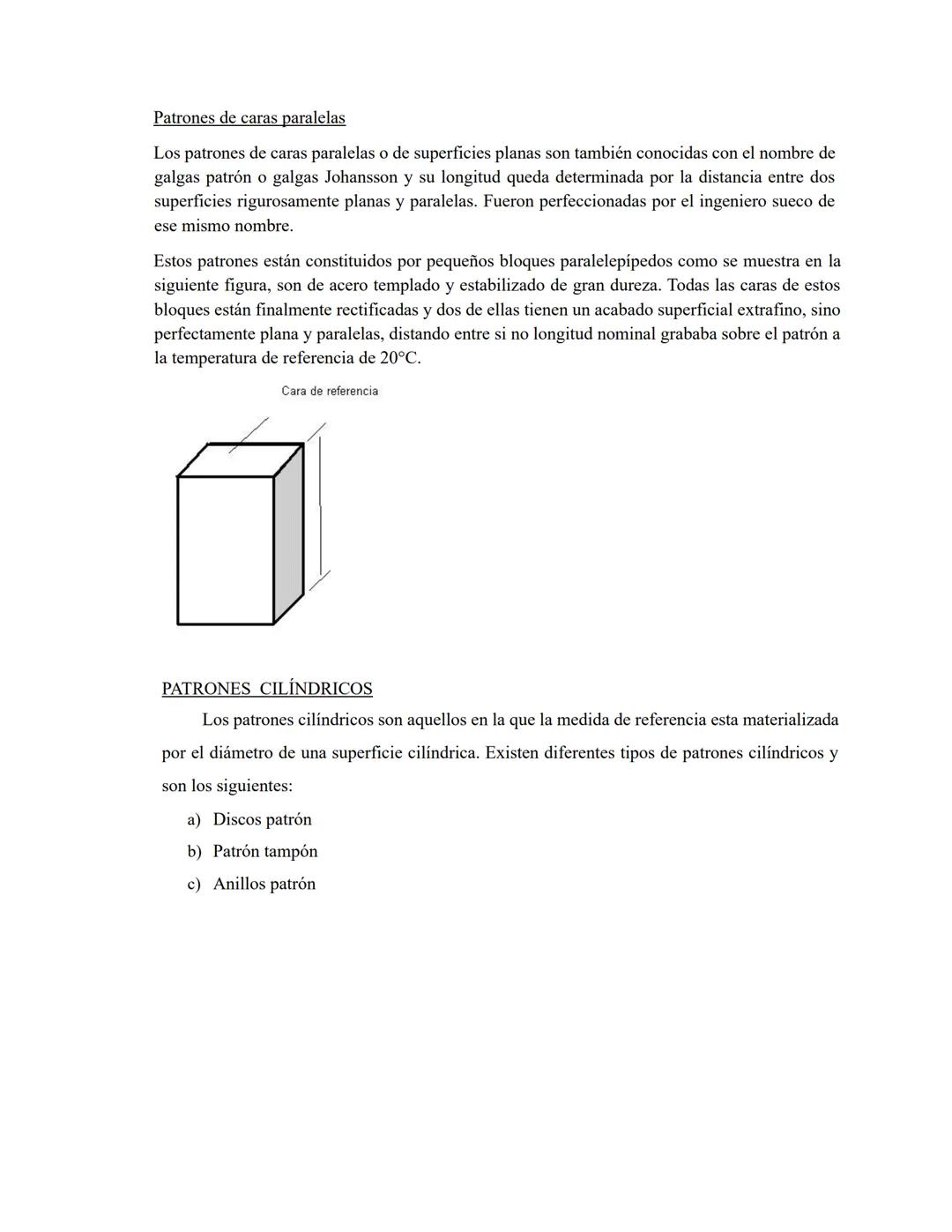

Patrones Cilíndricos y de Caras Paralelas

Los patrones cilíndricos materializan medidas a través del diámetro de una superficie cilíndrica perfecta. Vienen en tres tipos principales: discos patrón, patrones tampón, y anillos patrón.

Las galgas patrón o galgas Johansson son bloques paralelepípedos de acero templado con todas sus caras rectificadas. Dos de estas caras tienen acabado extrafino y están perfectamente paralelas entre sí.

La distancia entre las caras de referencia corresponde exactamente a la longitud nominal grabada en el patrón, medida a la temperatura de referencia de 20°C. Esta precisión permite calibraciones increíblemente exactas.

Estos patrones son fundamentales para mantener la trazabilidad metrológica: cada medición en tu taller puede rastrearse hasta el patrón internacional através de esta cadena de calibraciones.

💡 Temperatura importa: Todos los patrones están calibrados a 20°C. Cambios de temperatura afectan las medidas.

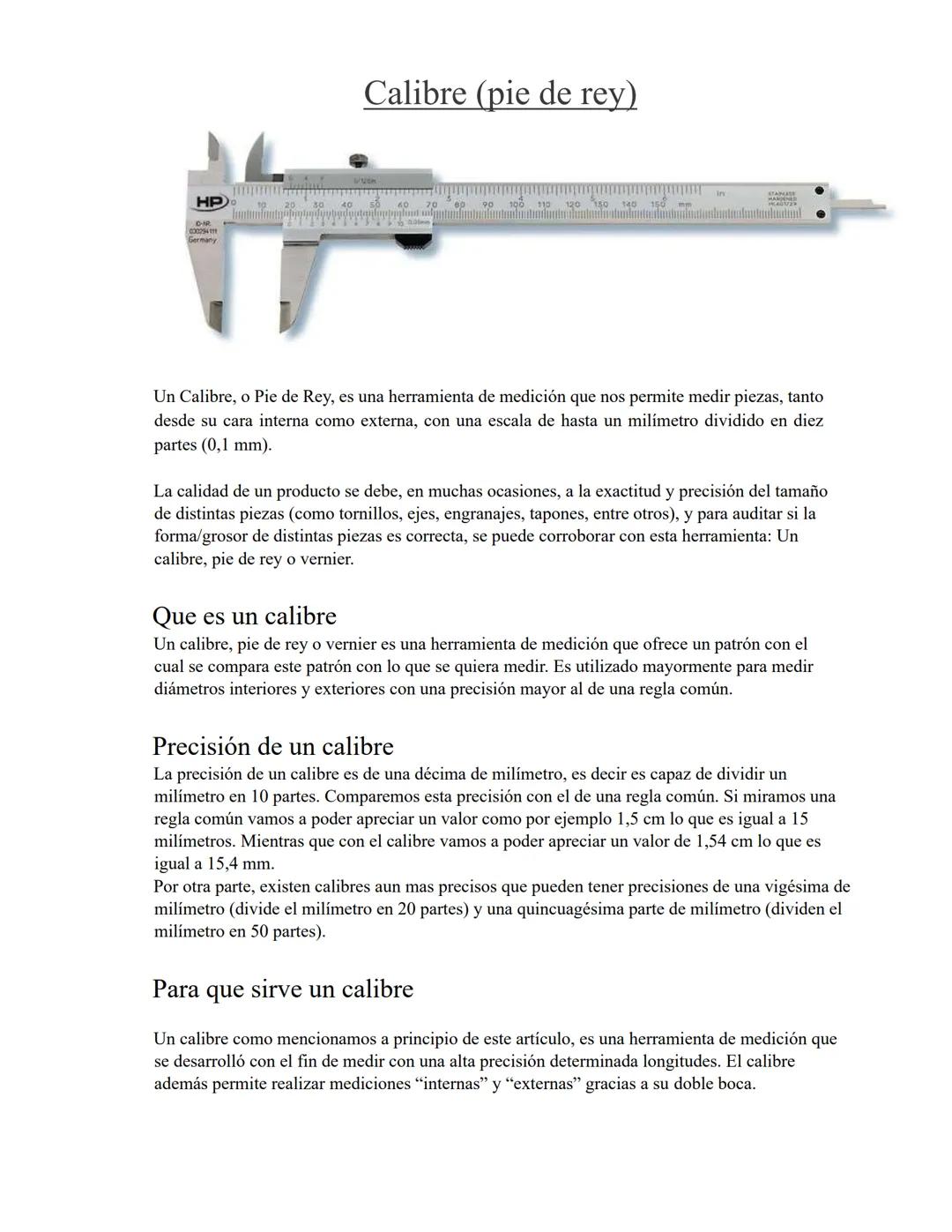

Calibre o Pie de Rey: Tu Herramienta Básica

El calibre o pie de rey es tu herramienta más versátil para medir. Te permite medir tanto diámetros externos como internos con precisión de 0,1 mm (una décima de milímetro).

Mientras que con una regla común solo llegás a apreciar 1,5 cm (15 mm), con el calibre podés leer 1,54 cm (15,4 mm). Esta diferencia es crucial para control de calidad en piezas como tornillos, ejes y engranajes.

La gran ventaja del calibre es su doble boca: podés hacer mediciones internas (como el diámetro interior de un tubo) y externas (como el grosor de una chapa) con el mismo instrumento.

Existen calibres aún más precisos que dividen el milímetro en 20 partes (0,05 mm) o 50 partes (0,02 mm). Para trabajos de taller, la precisión de 0,1 mm suele ser suficiente.

💡 Técnica: Aplicá siempre la misma presión al cerrar las mordazas. La consistencia es clave para mediciones precisas.

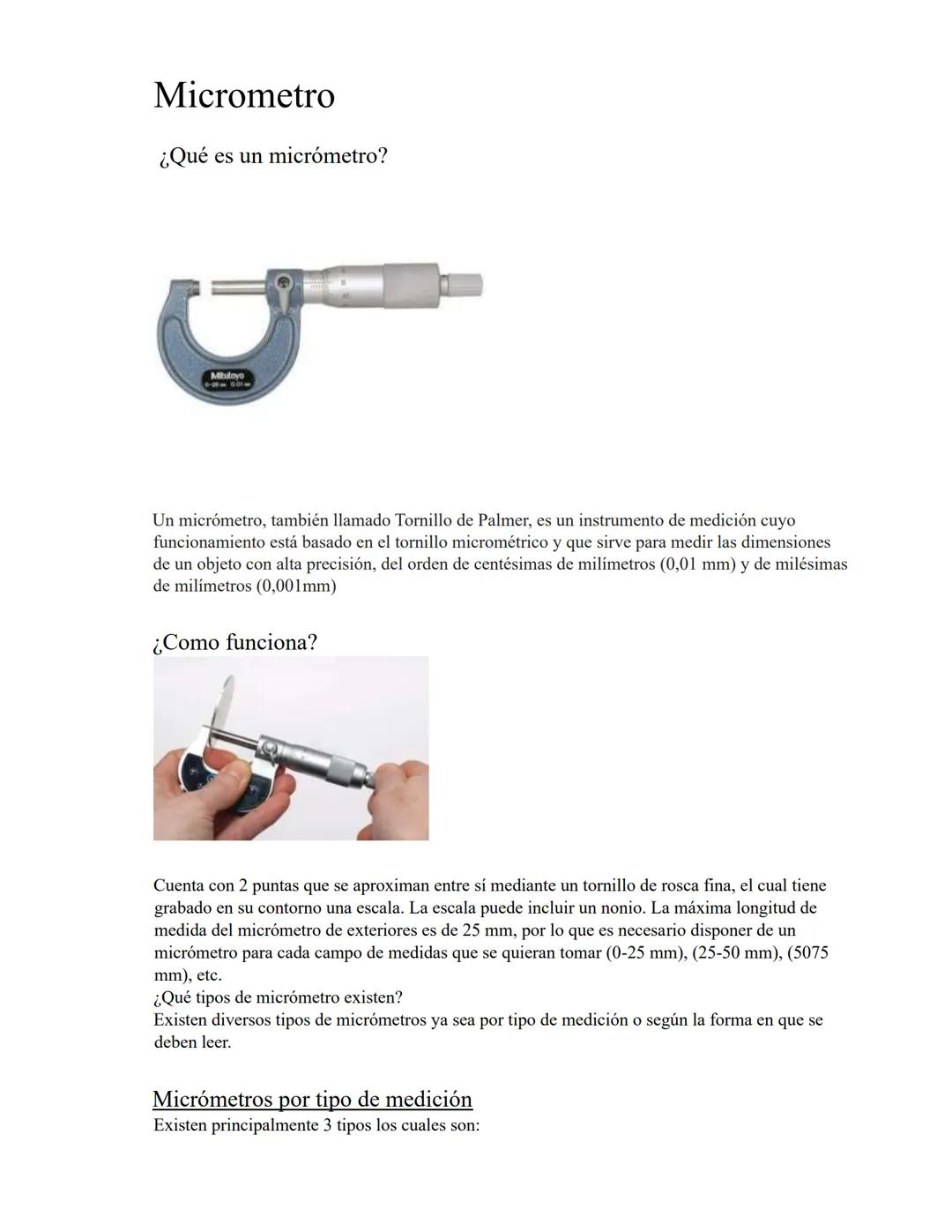

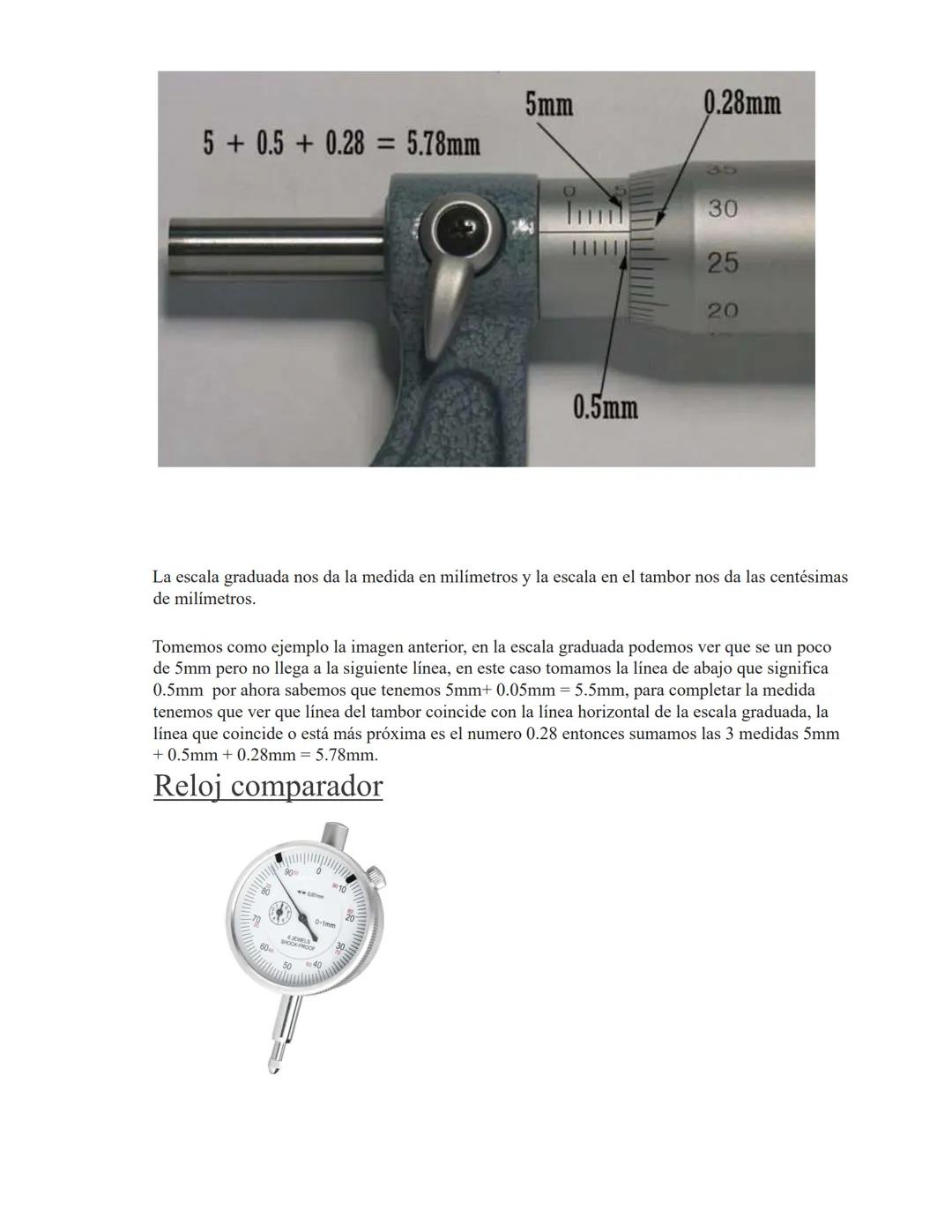

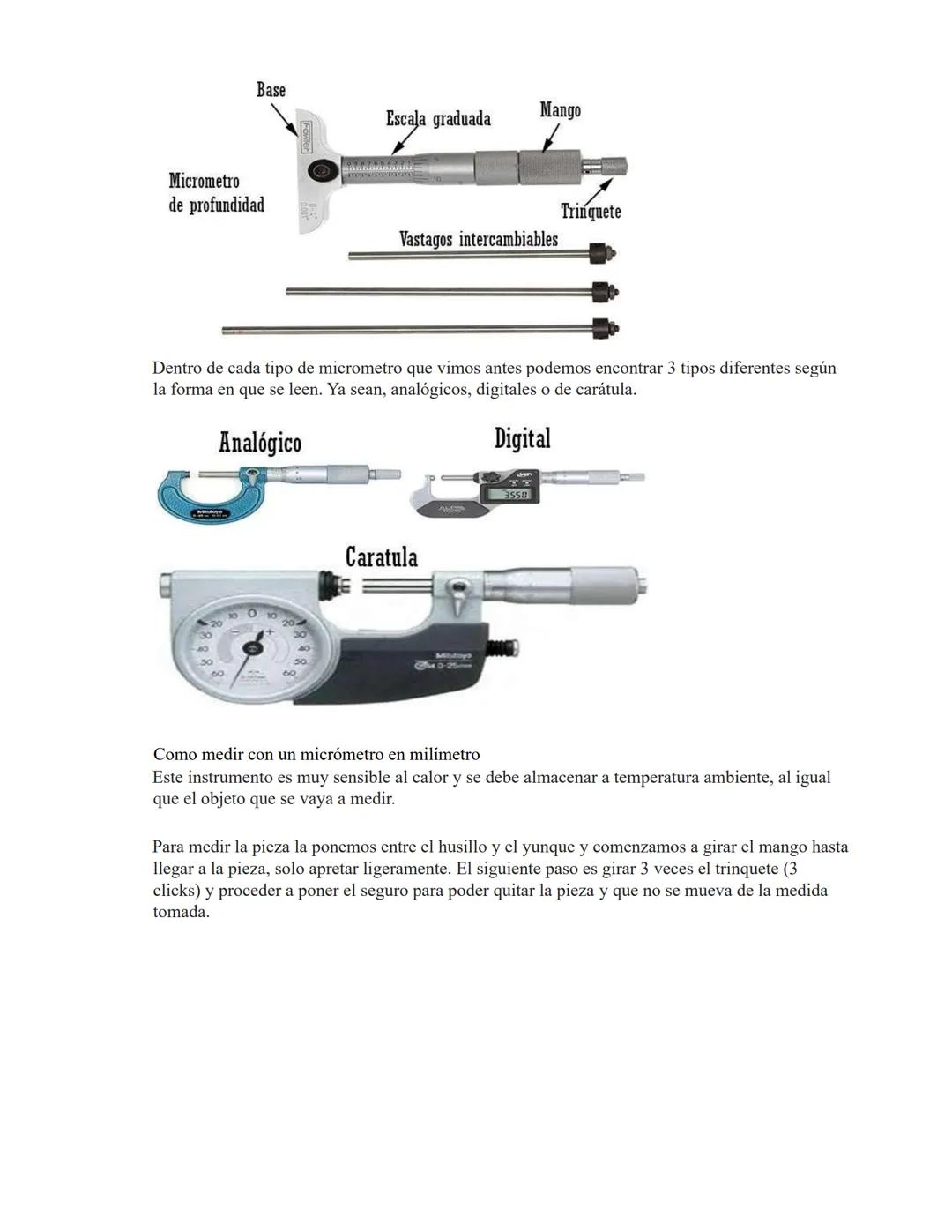

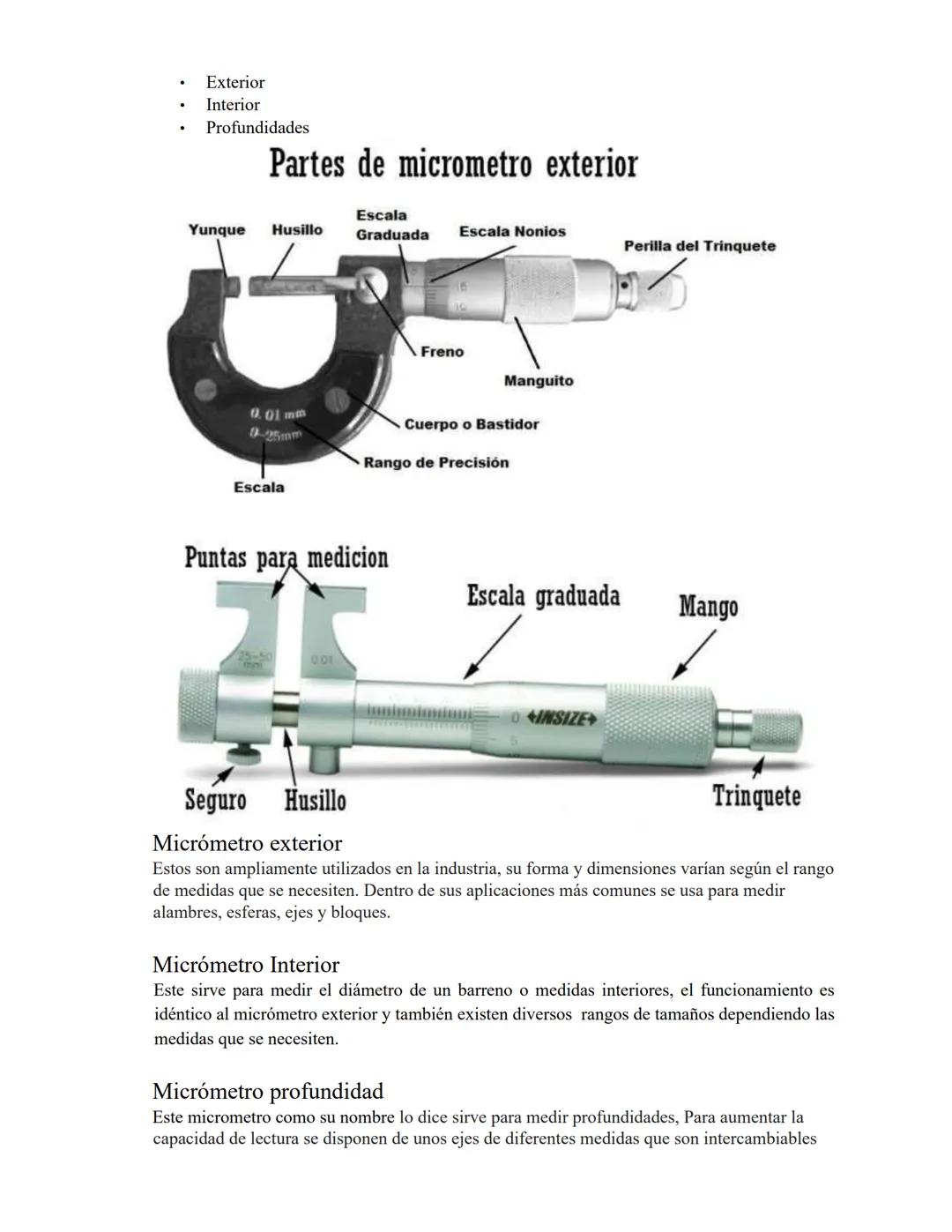

Micrómetro: Precisión Extrema

El micrómetro o tornillo de Palmer te lleva a otro nivel de precisión: podés medir con exactitud de 0,01 mm o incluso 0,001 mm. Es el instrumento de elección cuando necesitás máxima exactitud.

Su funcionamiento se basa en un tornillo micrométrico con escala grabada en el contorno. Dos puntas se aproximan mediante este tornillo de rosca súper fina, permitiendo mediciones increíblemente precisas.

Cada micrómetro tiene un rango máximo de 25 mm, así que necesitás diferentes instrumentos para distintos rangos: 0-25 mm, 25-50 mm, 50-75 mm, etc. Esta limitación garantiza la máxima precisión en cada rango.

Existen principalmente tres tipos según el tipo de medición que realizan: externos (para medir grosores), internos (para diámetros interiores), y especiales (para mediciones específicas como profundidades).

💡 Mantenimiento: El micrómetro es delicado. Guardalo siempre en su estuche y nunca aprietes excesivamente las puntas.
