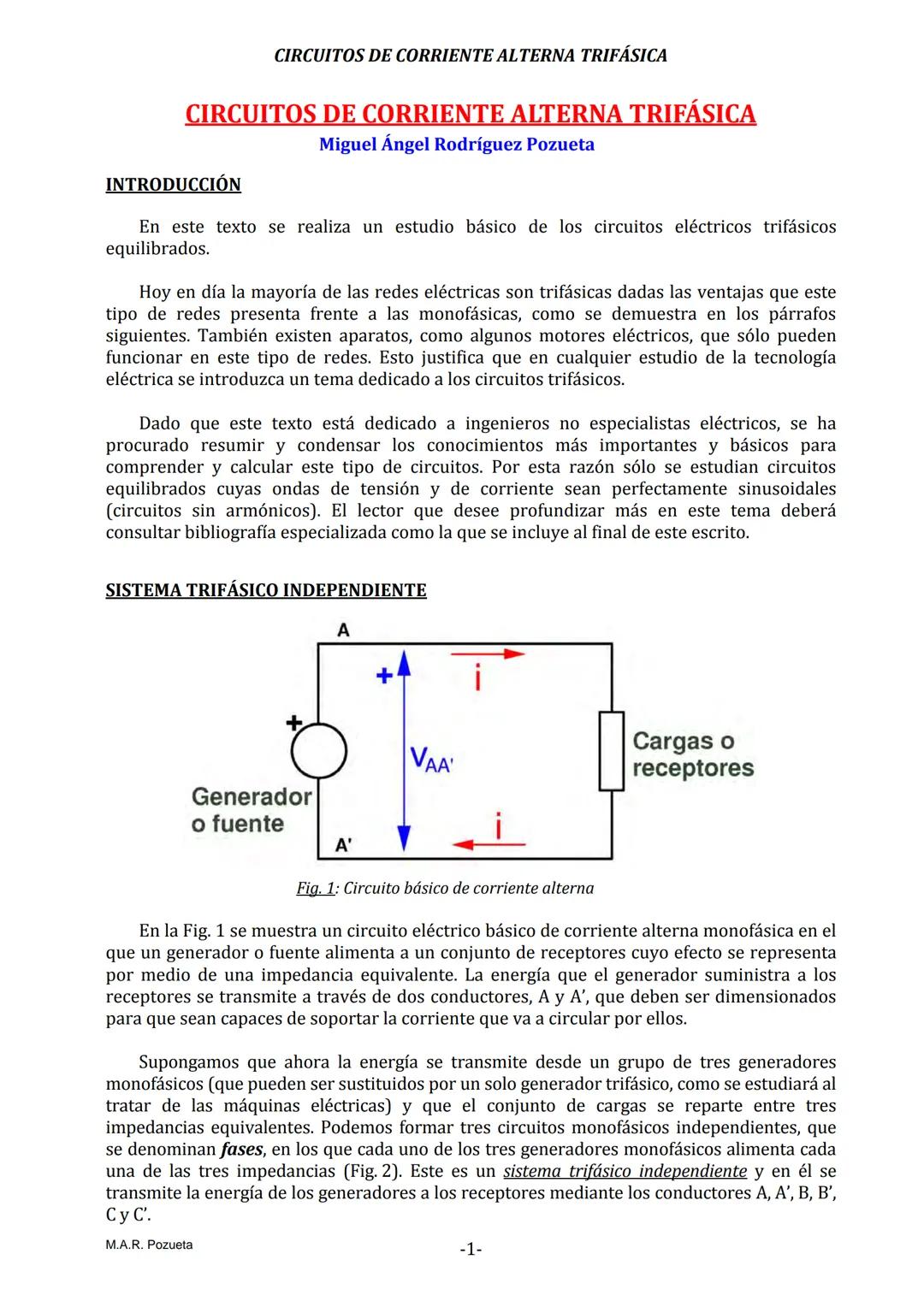

Introducción a los Sistemas Trifásicos

Un sistema trifásico es un tipo de sistema polifásico que utiliza tres corrientes alternas de igual frecuencia y amplitud, desfasadas entre sí 120°. Estos sistemas son fundamentales para la ingeniería eléctrica moderna por sus ventajas frente a los sistemas monofásicos.

La mayoría de las redes eléctricas actuales son trifásicas, lo que se justifica por sus beneficios en términos de eficiencia en la transmisión de energía, capacidad de potencia y estabilidad. Muchos equipos industriales, como los motores eléctricos trifásicos, están diseñados específicamente para operar con este tipo de alimentación.

En este estudio nos centraremos en circuitos trifásicos equilibrados, donde las tres fases tienen igual magnitud de tensión e intensidad y están perfectamente desfasadas 120° entre sí.

💡 Concepto clave: Un sistema trifásico equilibrado permite transmitir un 73% más de potencia con solo un 50% más de material conductor que un sistema monofásico equivalente.

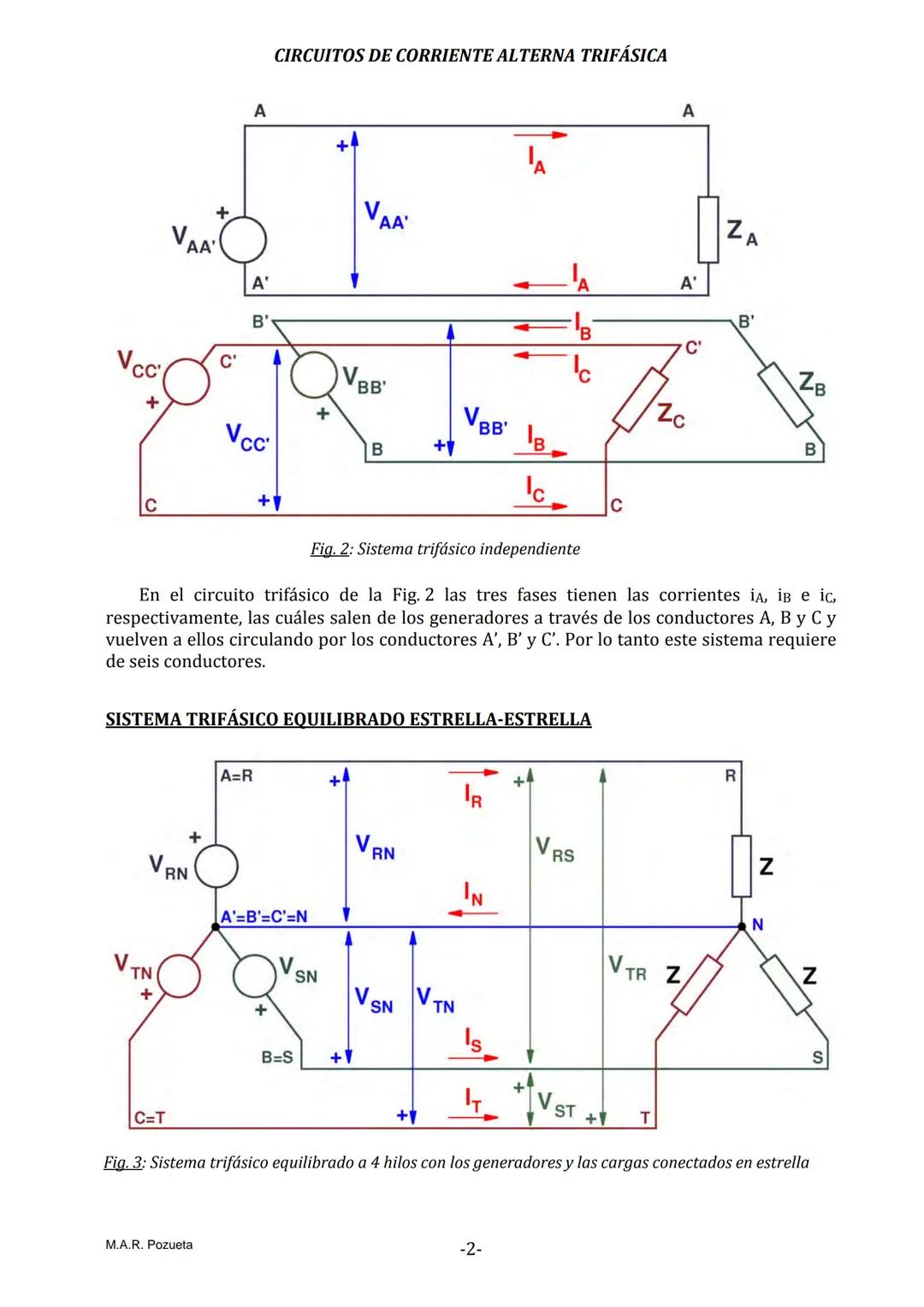

Sistema Trifásico Equilibrado Estrella-Estrella

Un sistema trifásico equilibrado conectado en configuración estrella-estrella utiliza cuatro conductores: tres para las fases (R, S, T) y uno para el neutro (N). En esta configuración, un extremo de cada fase se conecta a un punto común (neutro).

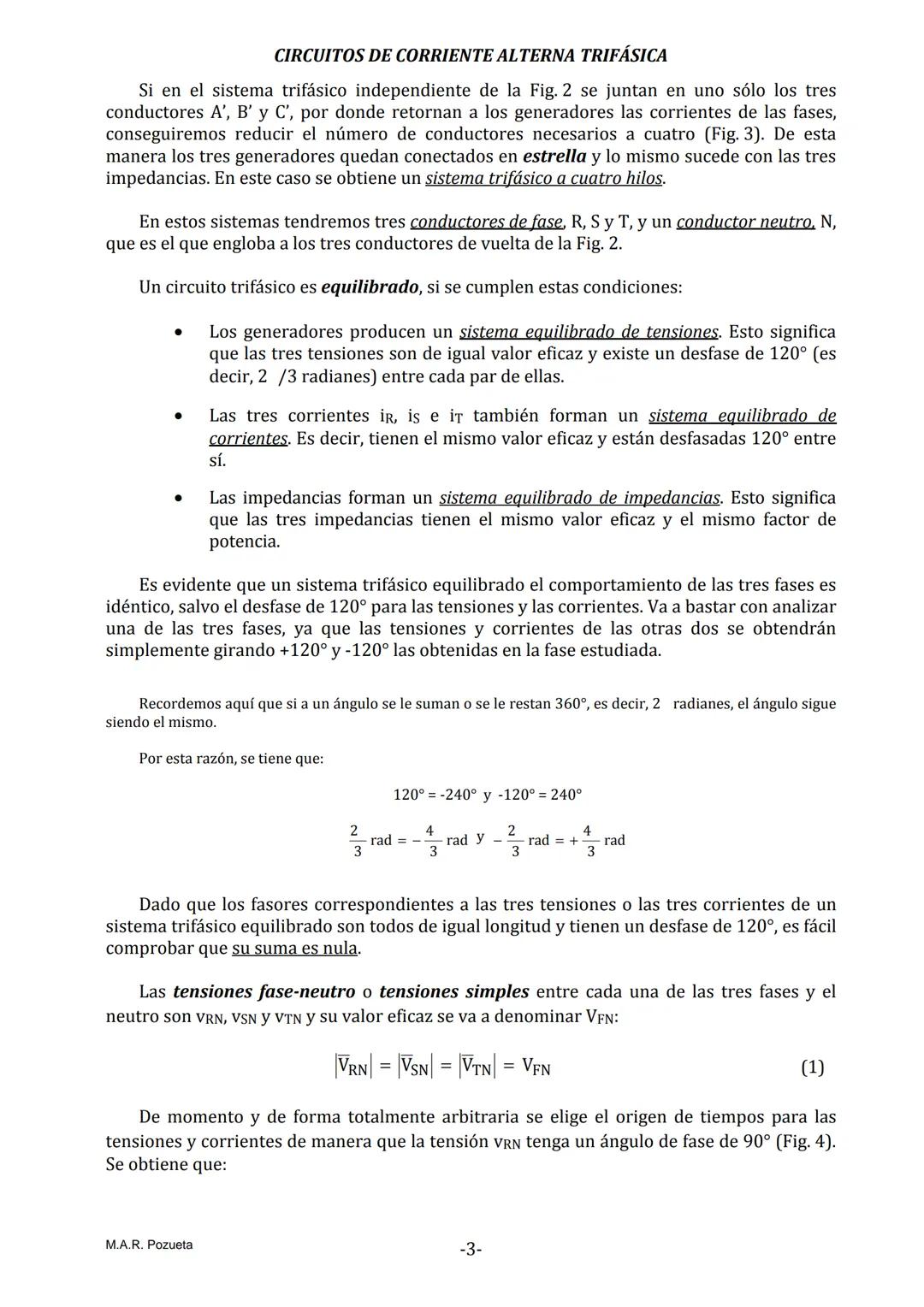

Para que un sistema trifásico sea equilibrado, debe cumplir tres condiciones:

• Los generadores producen tensiones con igual valor eficaz y desfasadas 120° entre sí
• Las corrientes de las tres fases tienen igual valor eficaz y están desfasadas 120° entre sí
• Las impedancias de las tres fases son iguales en valor y factor de potencia

En un sistema equilibrado, la suma de las tensiones y corrientes de las tres fases es cero, lo que significa que la corriente por el neutro es nula. Por este motivo, en sistemas perfectamente equilibrados se puede prescindir del conductor neutro, resultando en un sistema a tres hilos.

Existen dos tipos importantes de tensiones en sistemas trifásicos:

• Tensiones simples o fase-neutro (VFN): Entre cada fase y el neutro
• Tensiones compuestas, de línea o fase-fase (VL): Entre dos fases cualesquiera

La relación entre estas tensiones en un sistema equilibrado es: VL = √3 · VFN

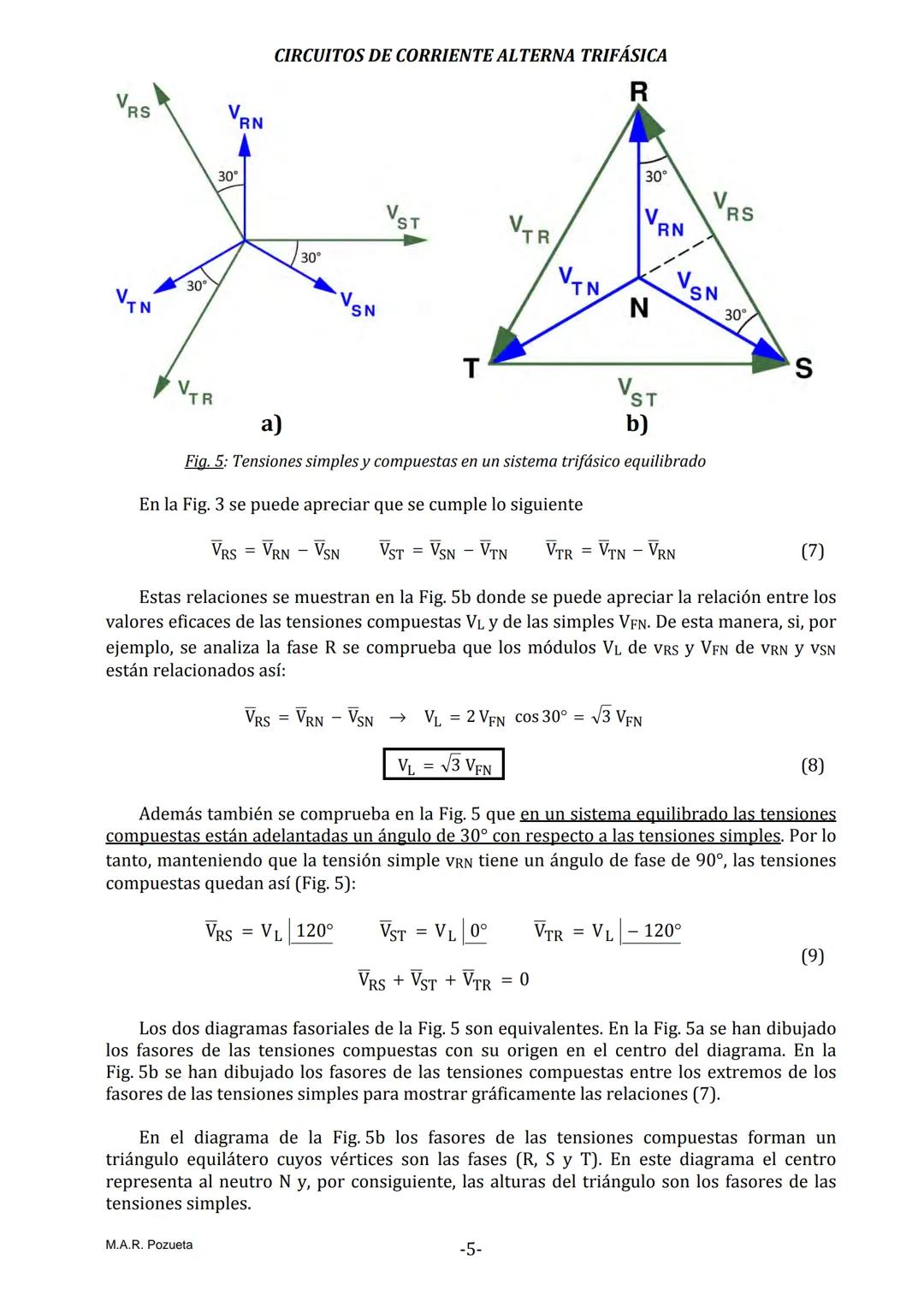

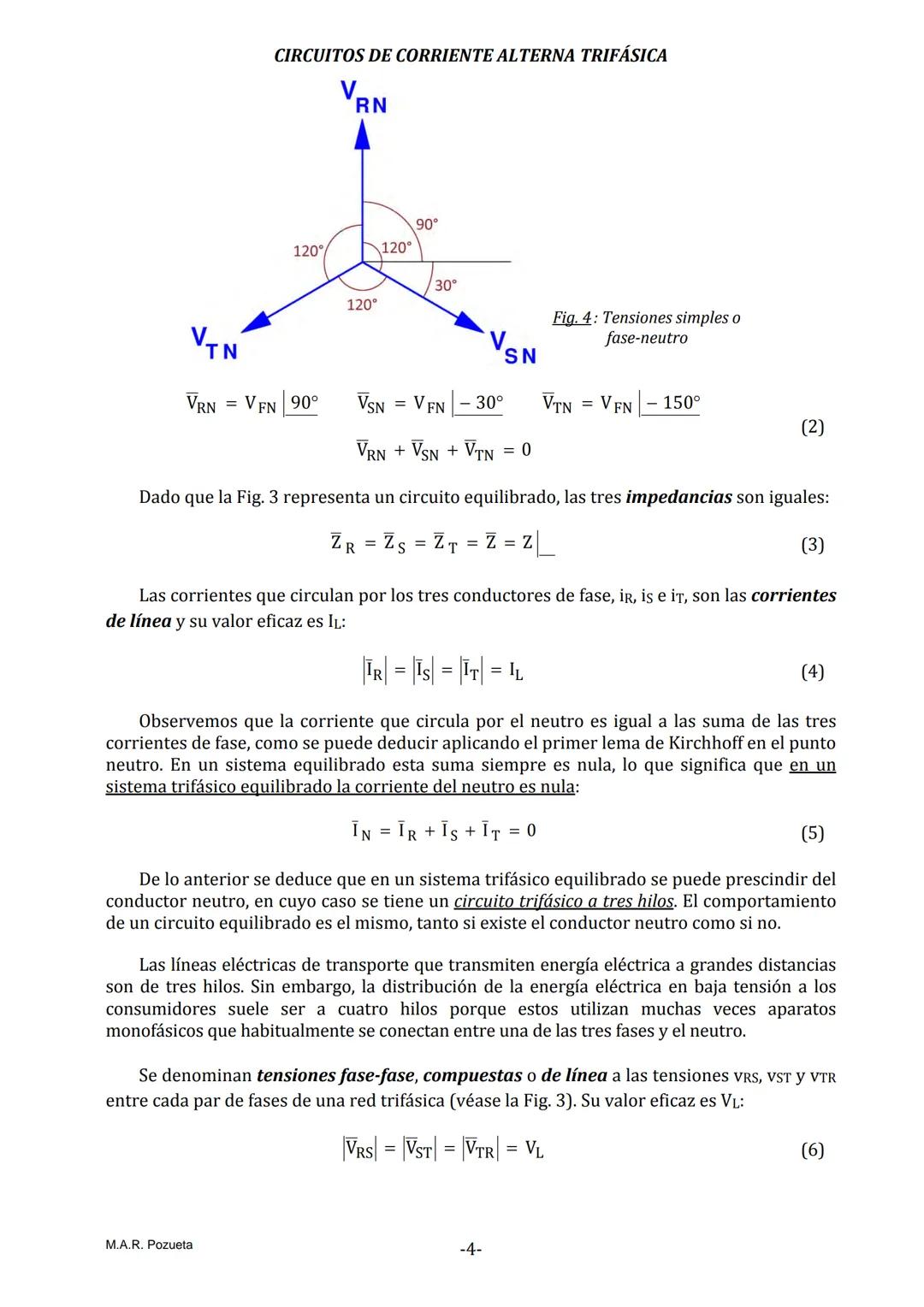

Representación fasorial de las tensiones trifásicas

Las tensiones fase-neutro forman un sistema equilibrado representable mediante fasores desfasados 120°:

VRN = VFN ∠90°
VSN = VFN ∠-30°
VTN = VFN ∠-150°

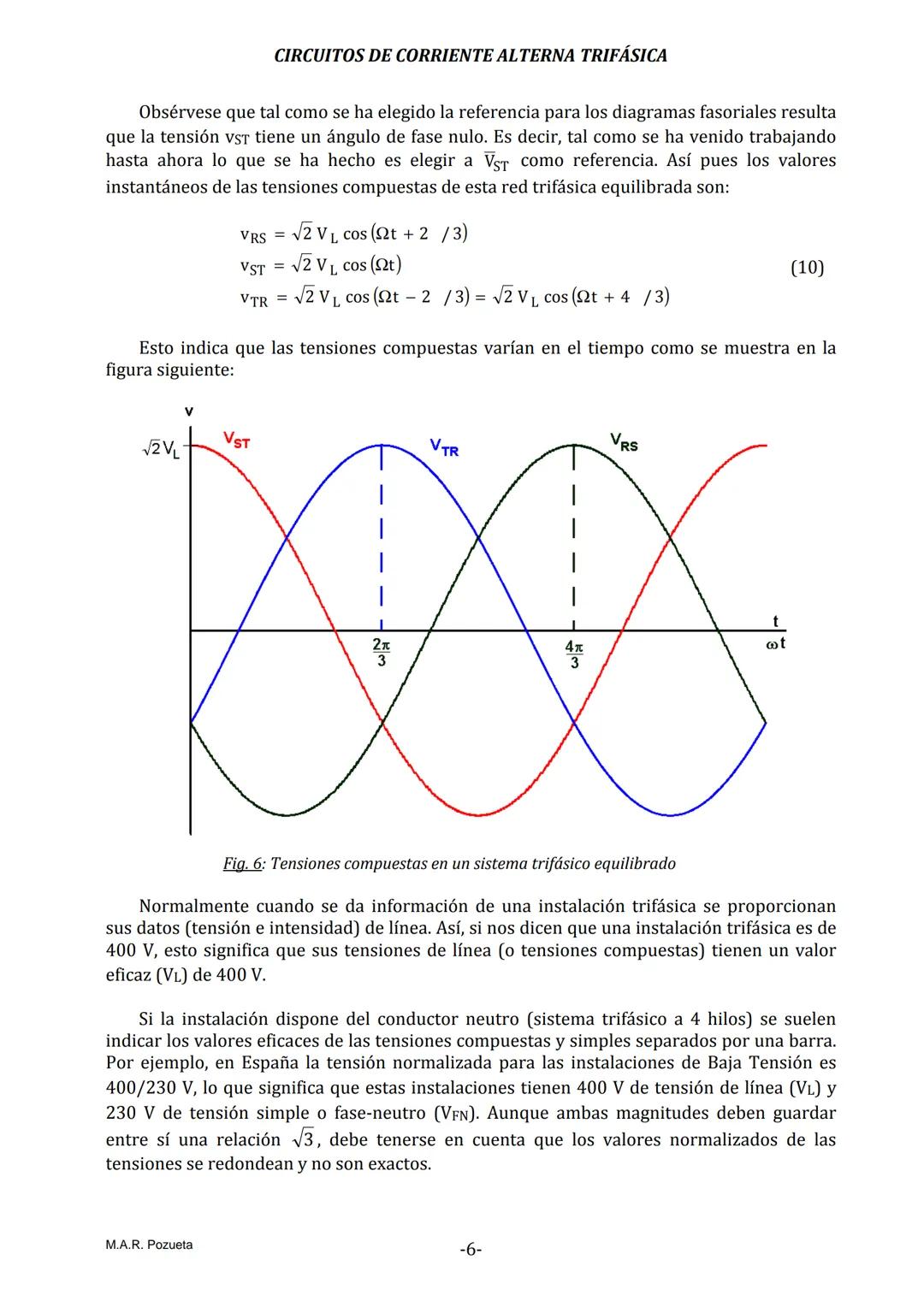

Las tensiones fase-fase están adelantadas 30° respecto a las fase-neutro:

VRS = VL ∠120°
VST = VL ∠0°
VTR = VL ∠-120°

Magnitudes de Fase en Sistemas Trifásicos

En un sistema trifásico, se denominan magnitudes de fase a las tensiones entre los extremos de cada elemento (generador o carga) y a las corrientes que circulan por ellos. Estas magnitudes dependen de si la conexión es en estrella o en triángulo.

En un sistema equilibrado, los valores eficaces de tensión y corriente de fase se representan como VF e IF. Entre ellos se cumple la ley de Ohm: VF = Z · IF, donde Z es la impedancia de fase y el desfase entre tensión y corriente de fase coincide con el argumento de la impedancia.

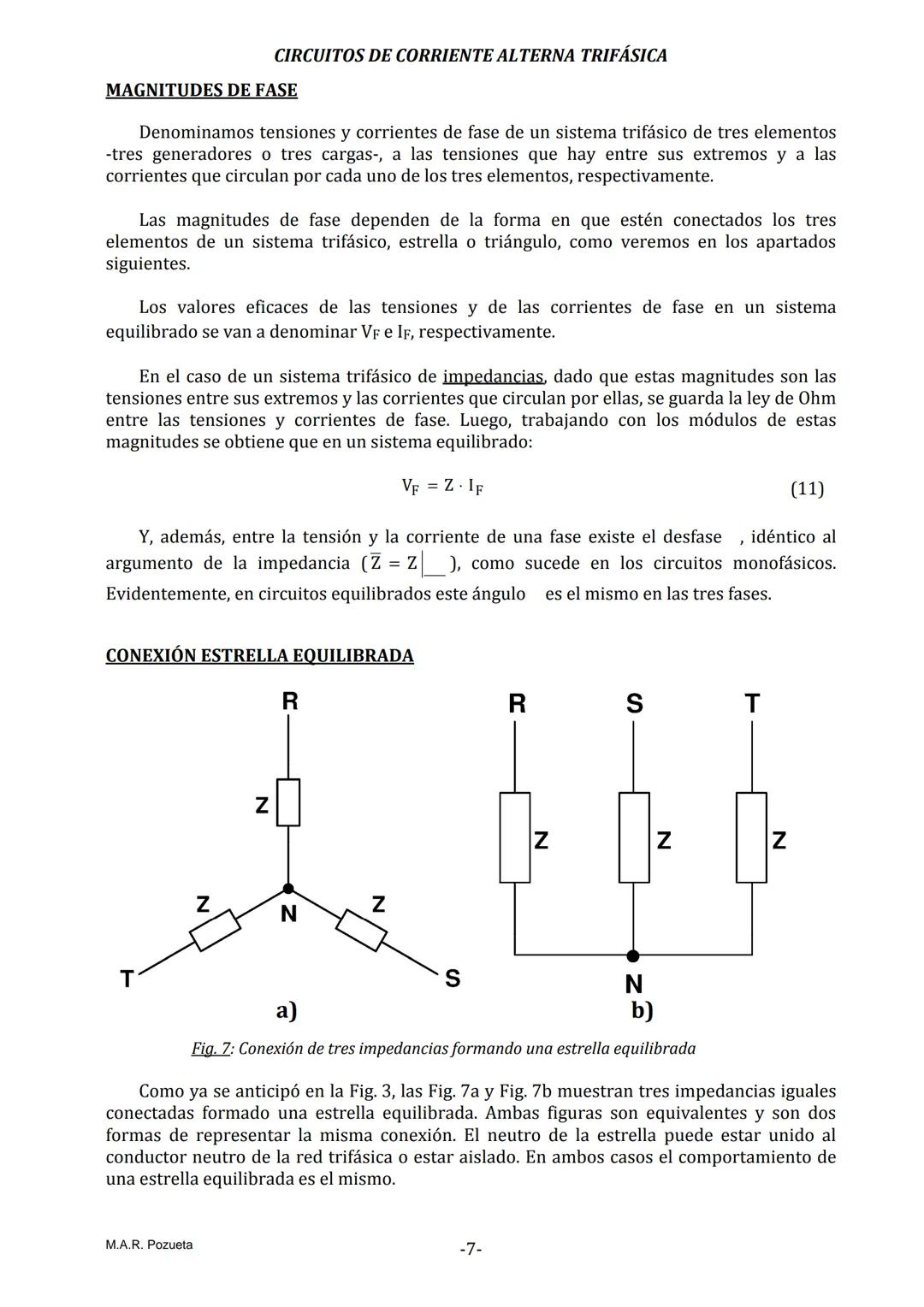

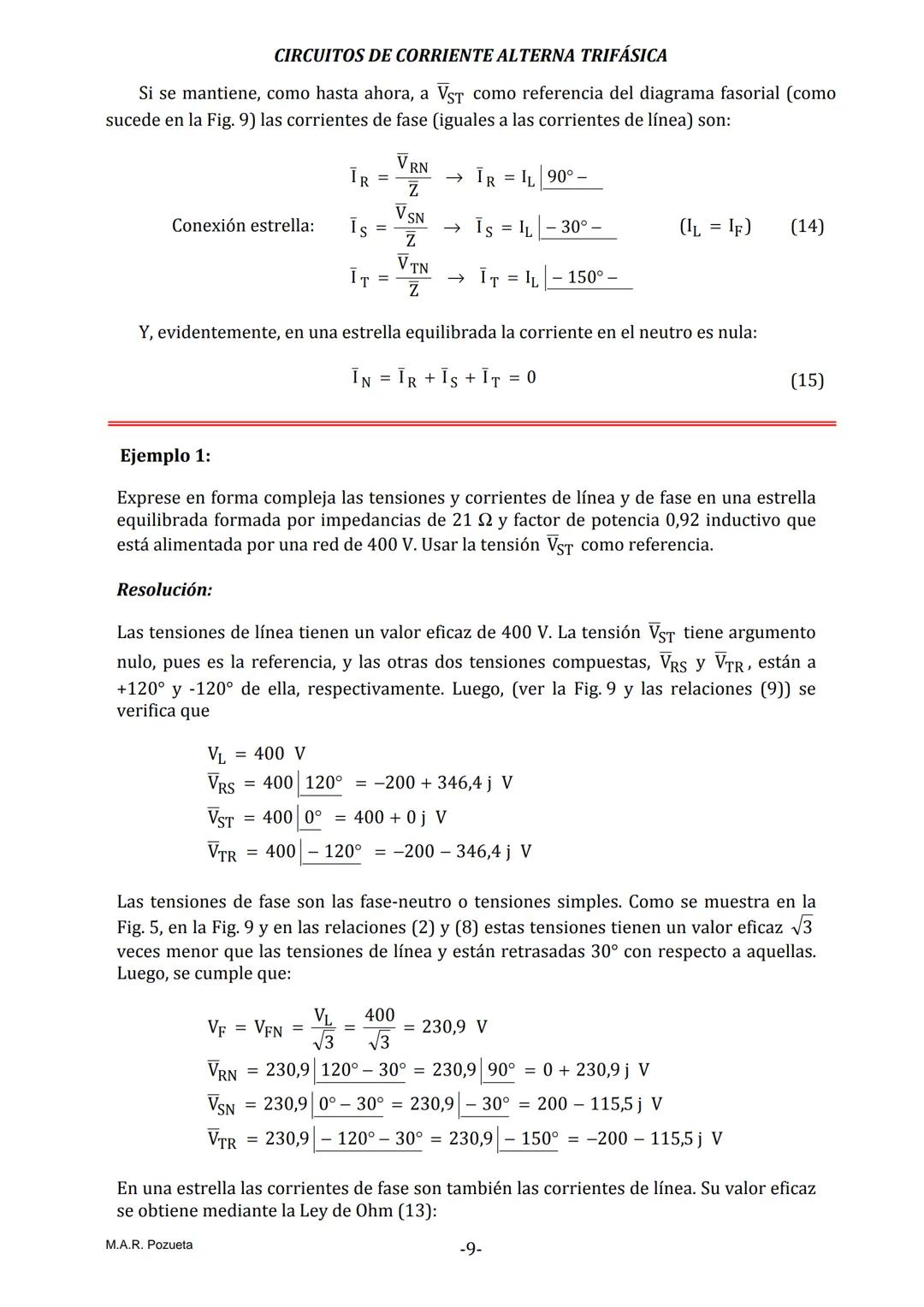

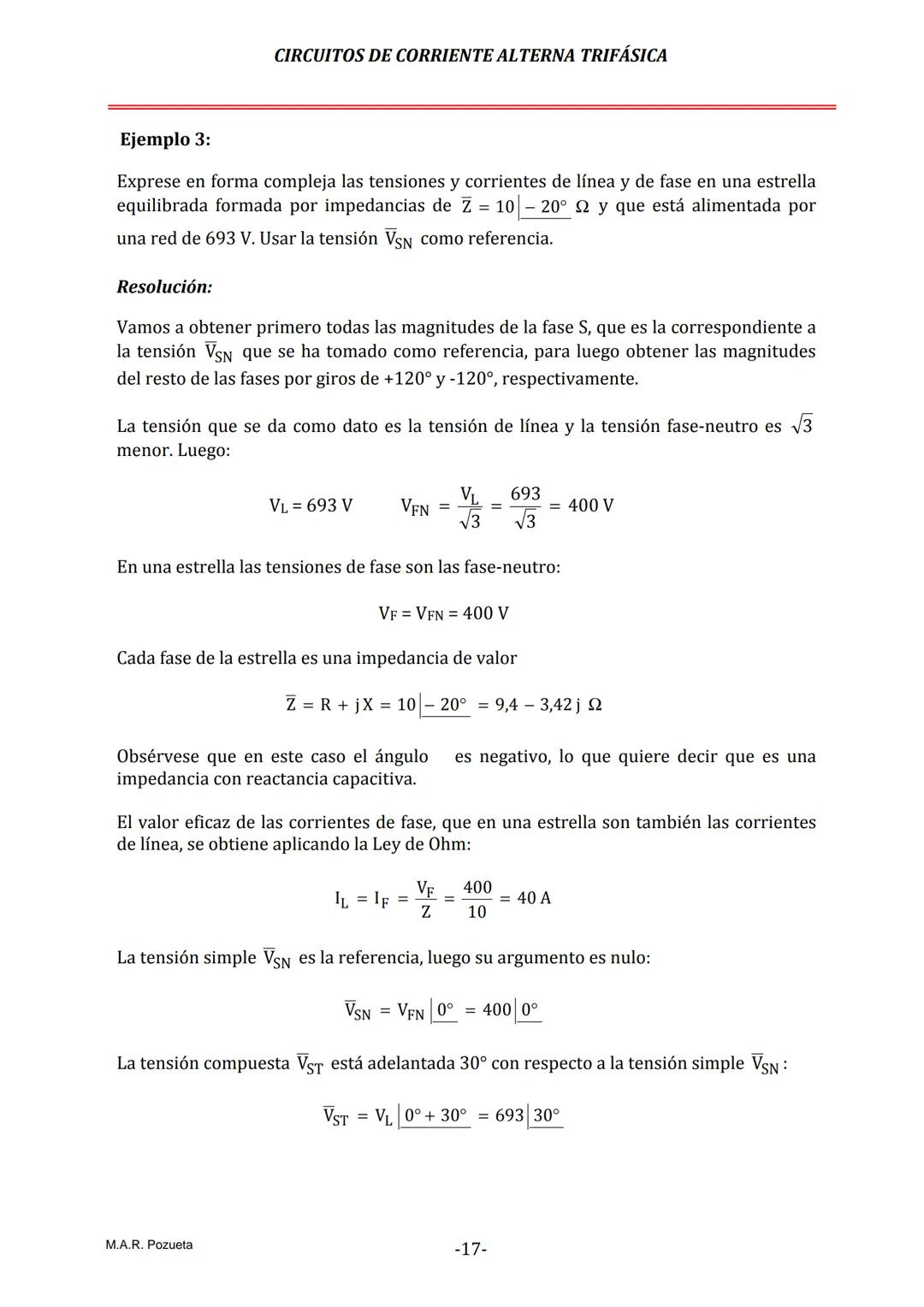

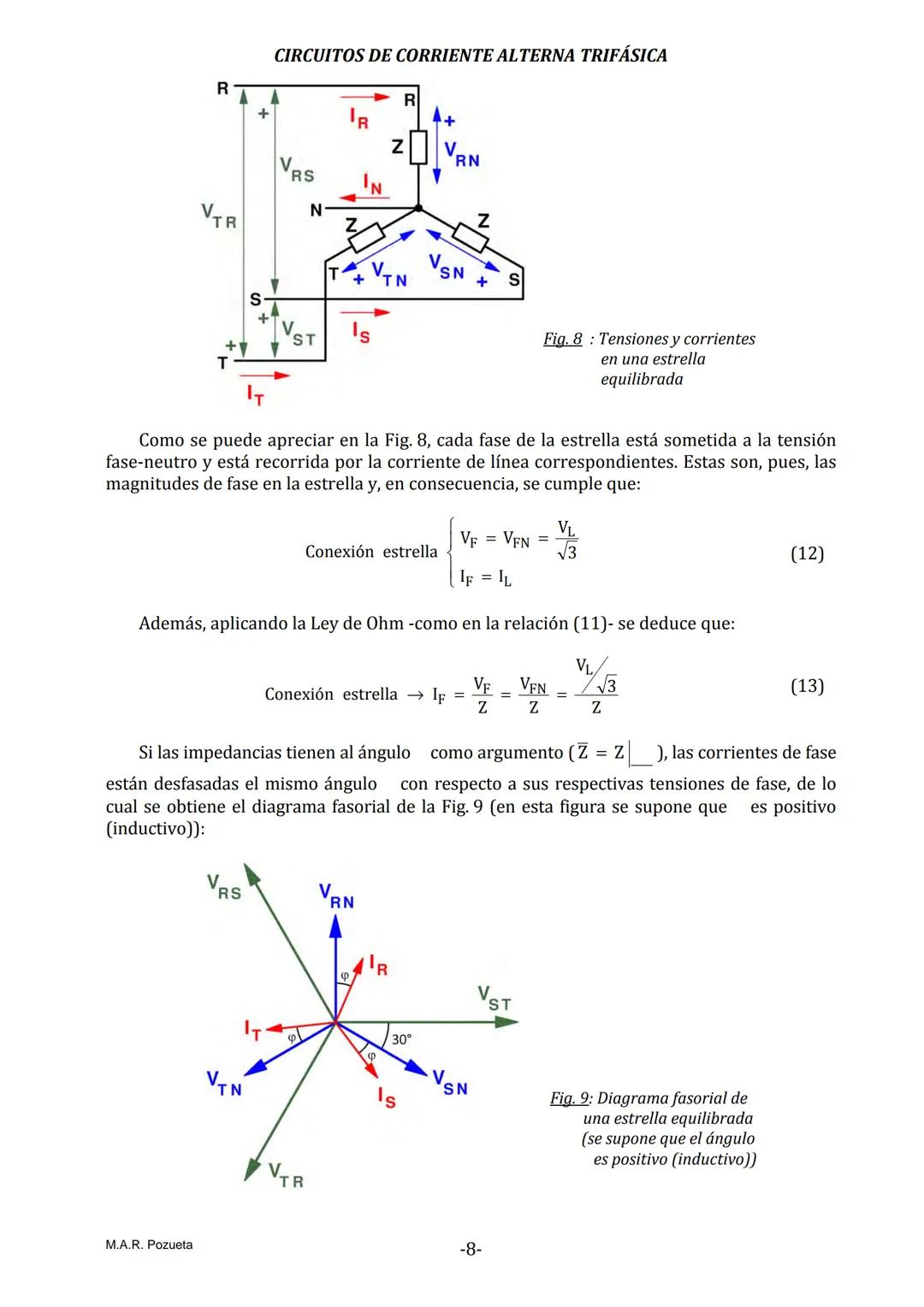

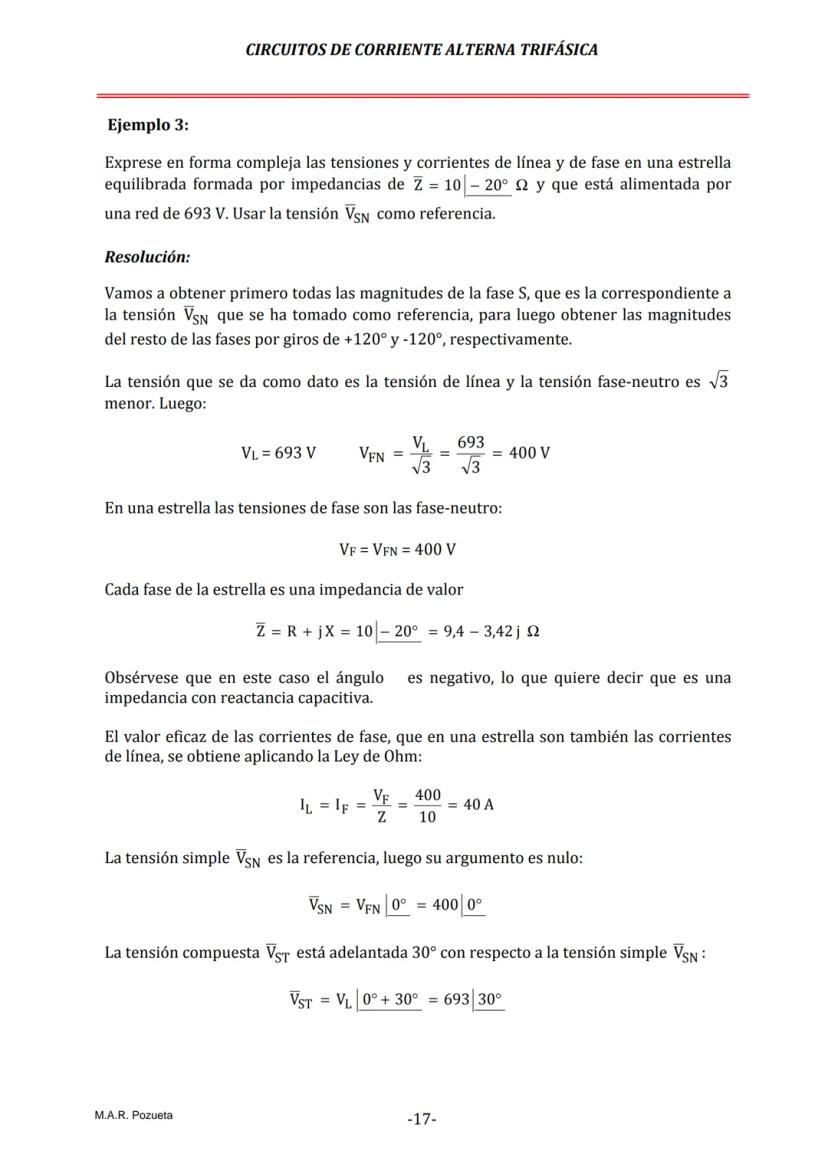

Conexión Estrella Equilibrada

En una conexión estrella, cada fase se conecta entre un conductor de línea y el punto neutro común. Esta configuración presenta las siguientes características:

• Tensión de fase: VF = VFN = VL/√3
• Corriente de fase: IF = IL (igual a la corriente de línea)
• Corriente de neutro: IN = 0 (en sistemas equilibrados)

La corriente de cada fase se calcula mediante: IF = VF/Z = VFN/Z = $VL/√3$/Z

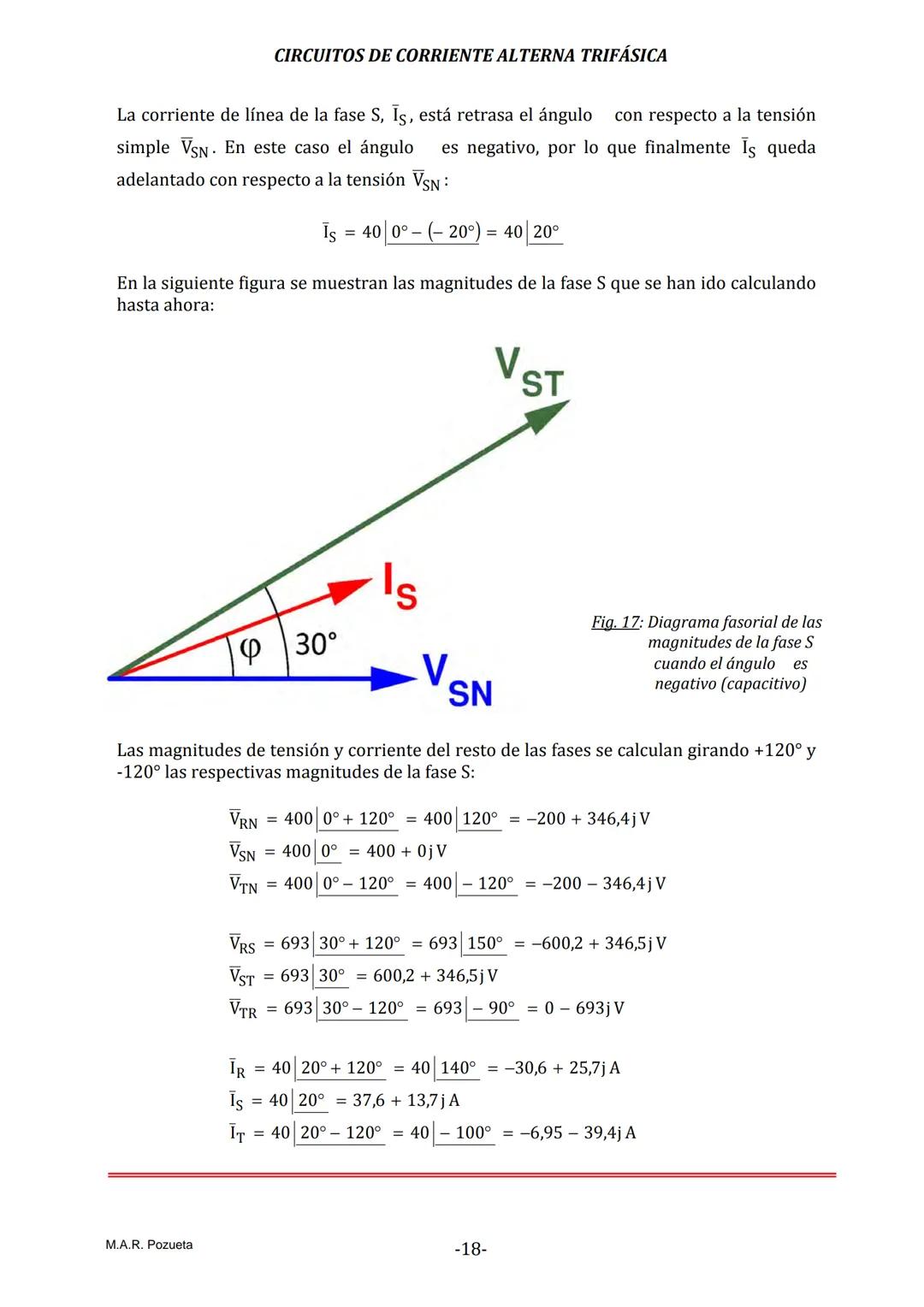

Cuando tomamos como referencia la tensión VST, las corrientes de línea serán:

• IR = IL ∠(90°-φ)
• IS = IL ∠(-30°-φ)
• IT = IL ∠(-150°-φ)

Donde φ es el ángulo de la impedancia Z.

💡 Importante: En una estrella equilibrada, la corriente que circula por el neutro es siempre nula, lo que permite en muchos casos prescindir del conductor neutro.

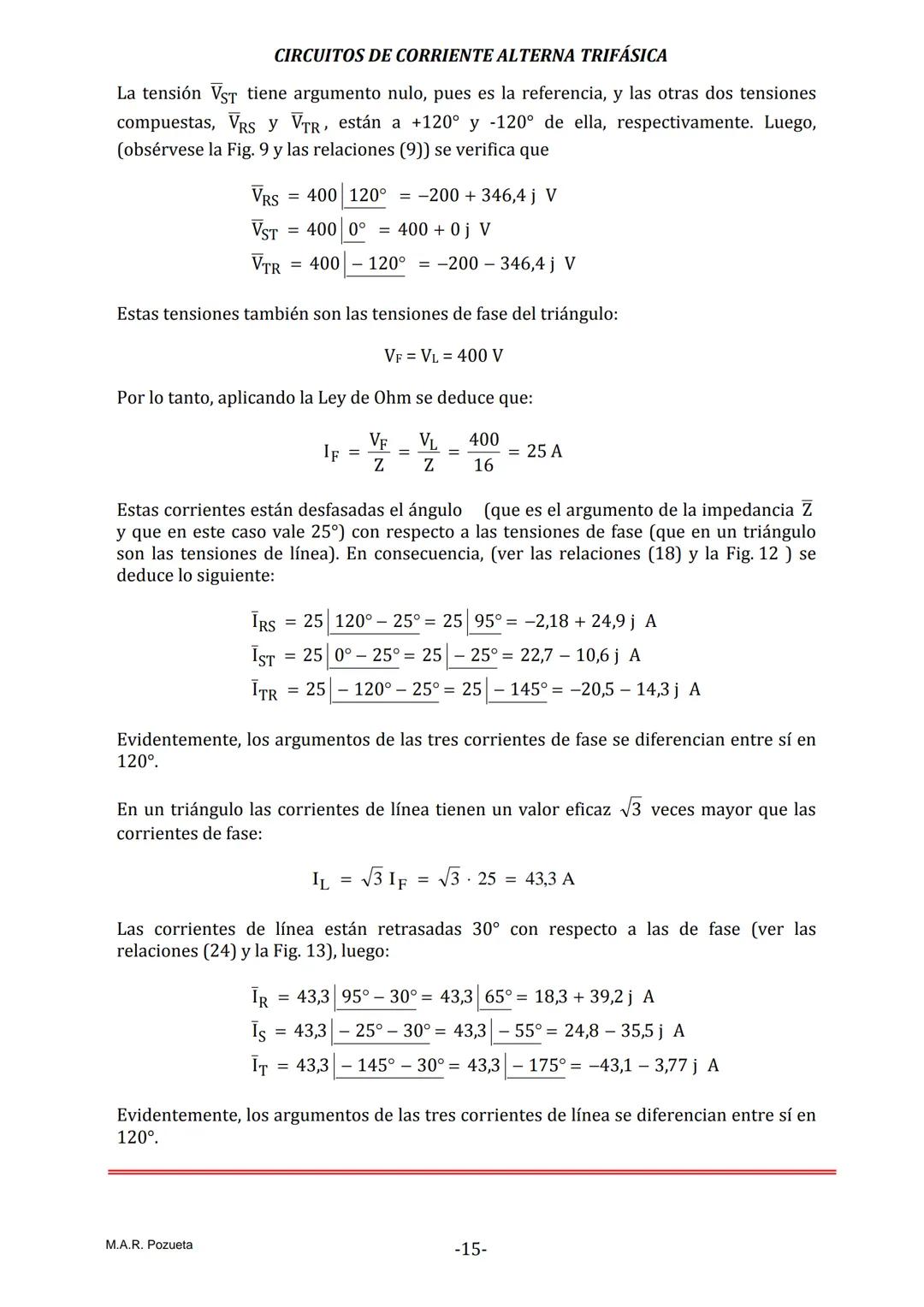

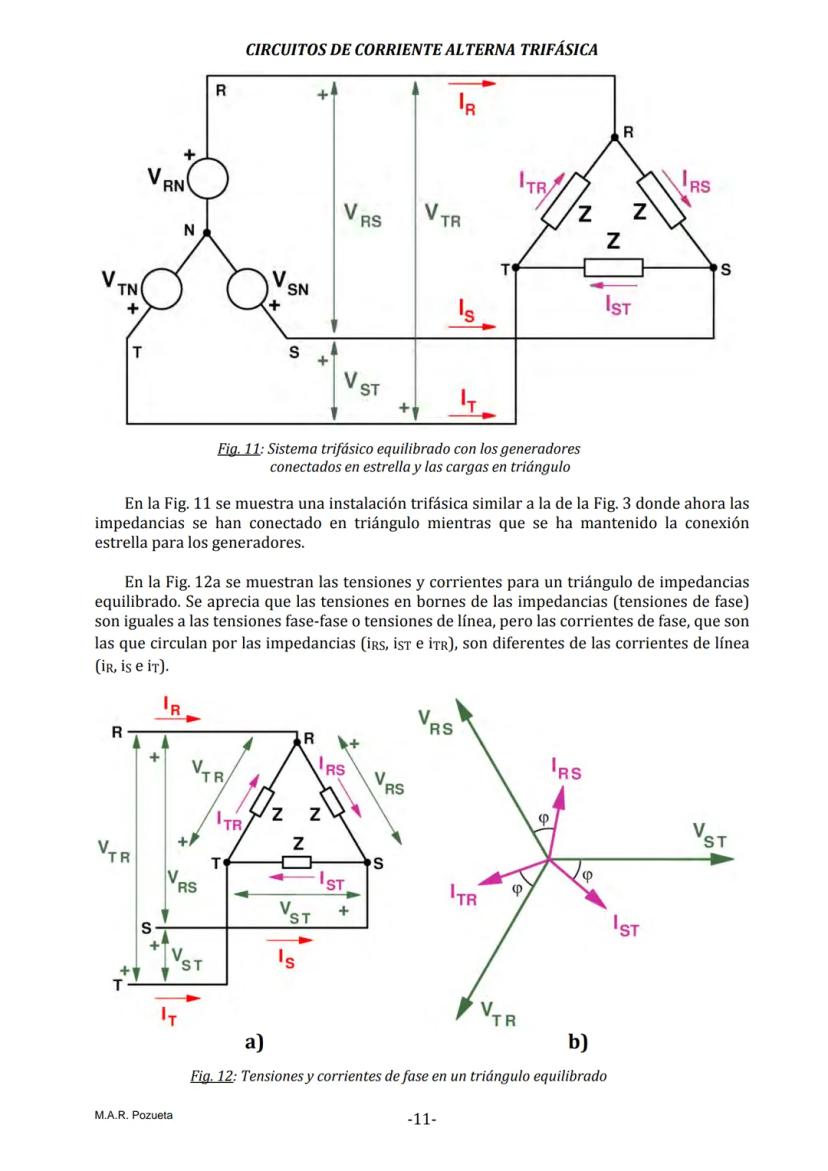

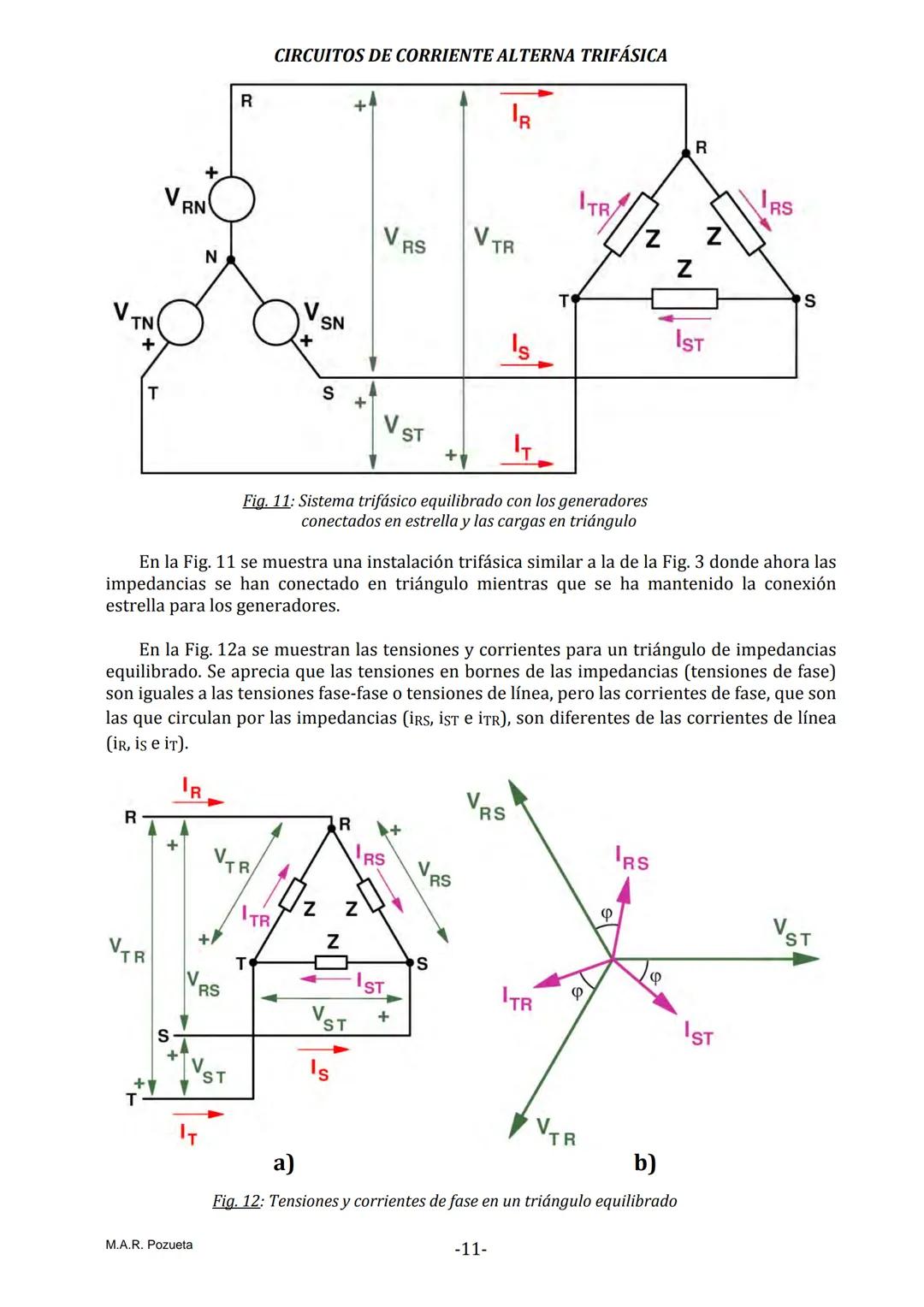

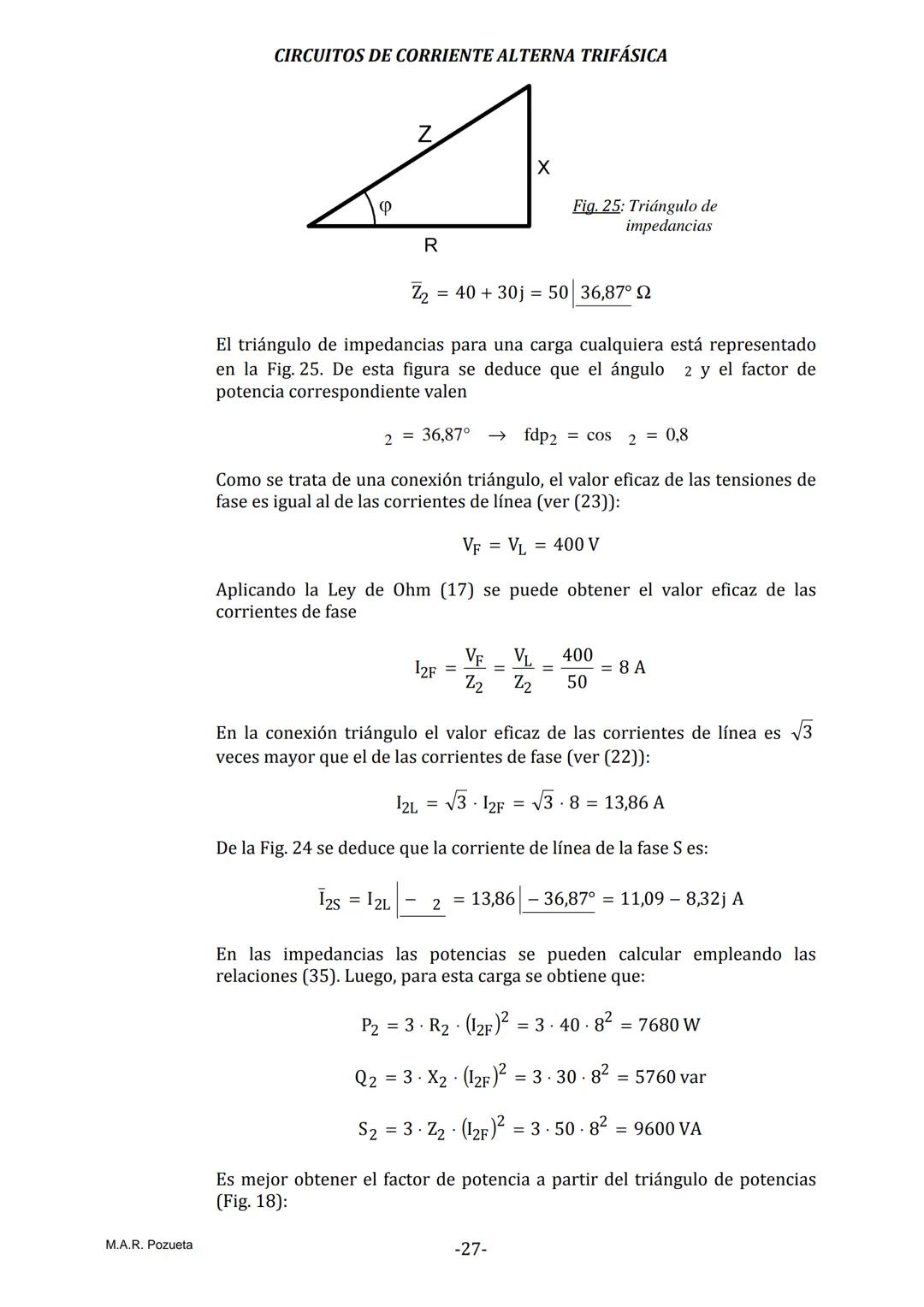

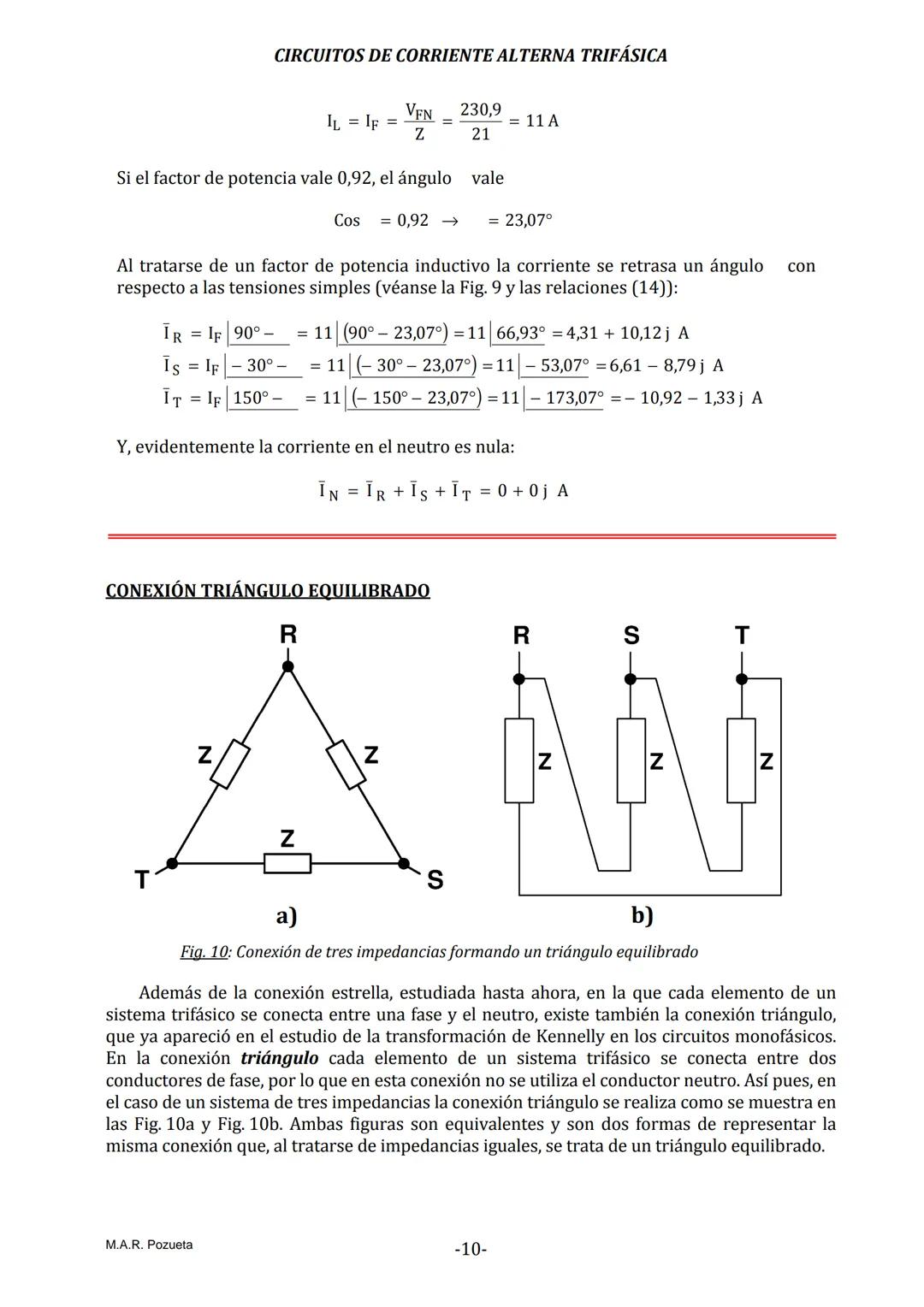

Conexión Triángulo Equilibrado

En una conexión triángulo (también llamada delta), cada fase se conecta entre dos conductores de línea, sin utilizar el neutro. Esta configuración presenta características diferentes a la estrella:

• Tensión de fase: VF = VL (igual a la tensión de línea)
• Corriente de fase: IF = IL/√3 (menor que la corriente de línea)

La corriente de fase se calcula como: IF = VF/Z = VL/Z

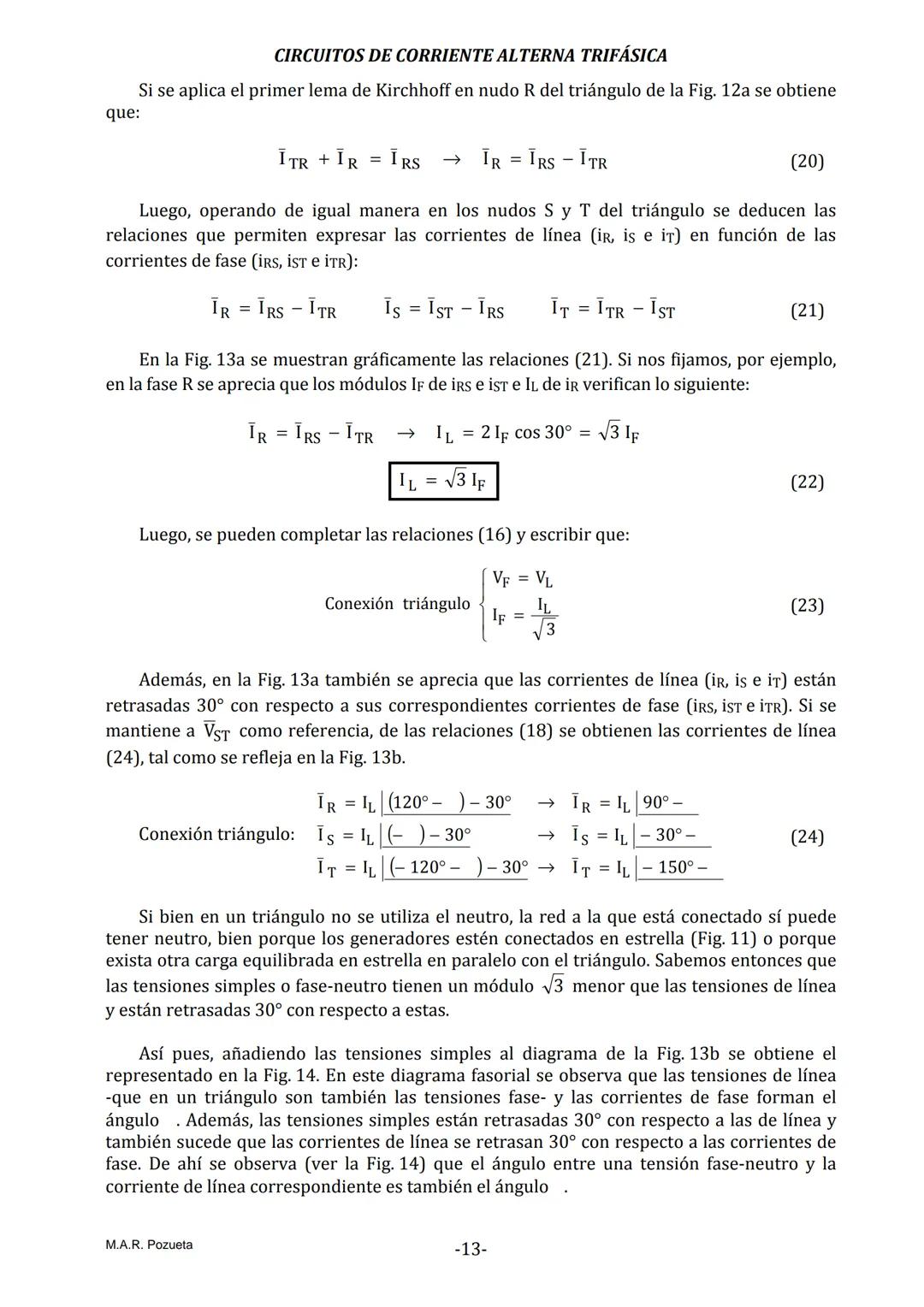

La relación entre corrientes de línea y corrientes de fase se obtiene aplicando la ley de Kirchhoff en cada nodo del triángulo:

• IR = IRS - ITR
• IS = IST - IRS
• IT = ITR - IST

Esto resulta en: IL = √3 · IF

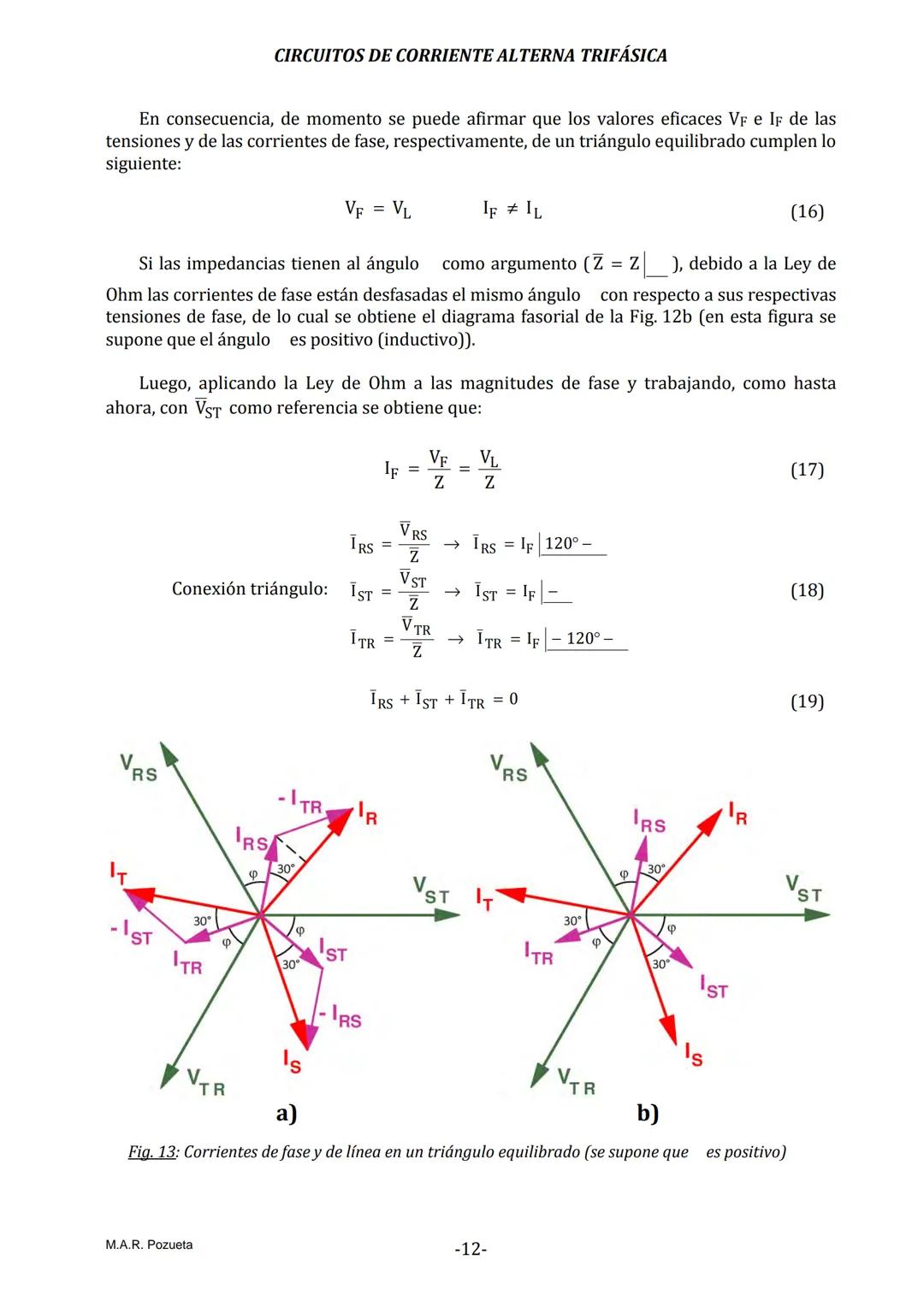

Las corrientes de línea están retrasadas 30° respecto a sus correspondientes corrientes de fase. Tomando como referencia la tensión VST:

• IR = IL ∠(90°-φ)
• IS = IL ∠(-30°-φ)
• IT = IL ∠(-150°-φ)

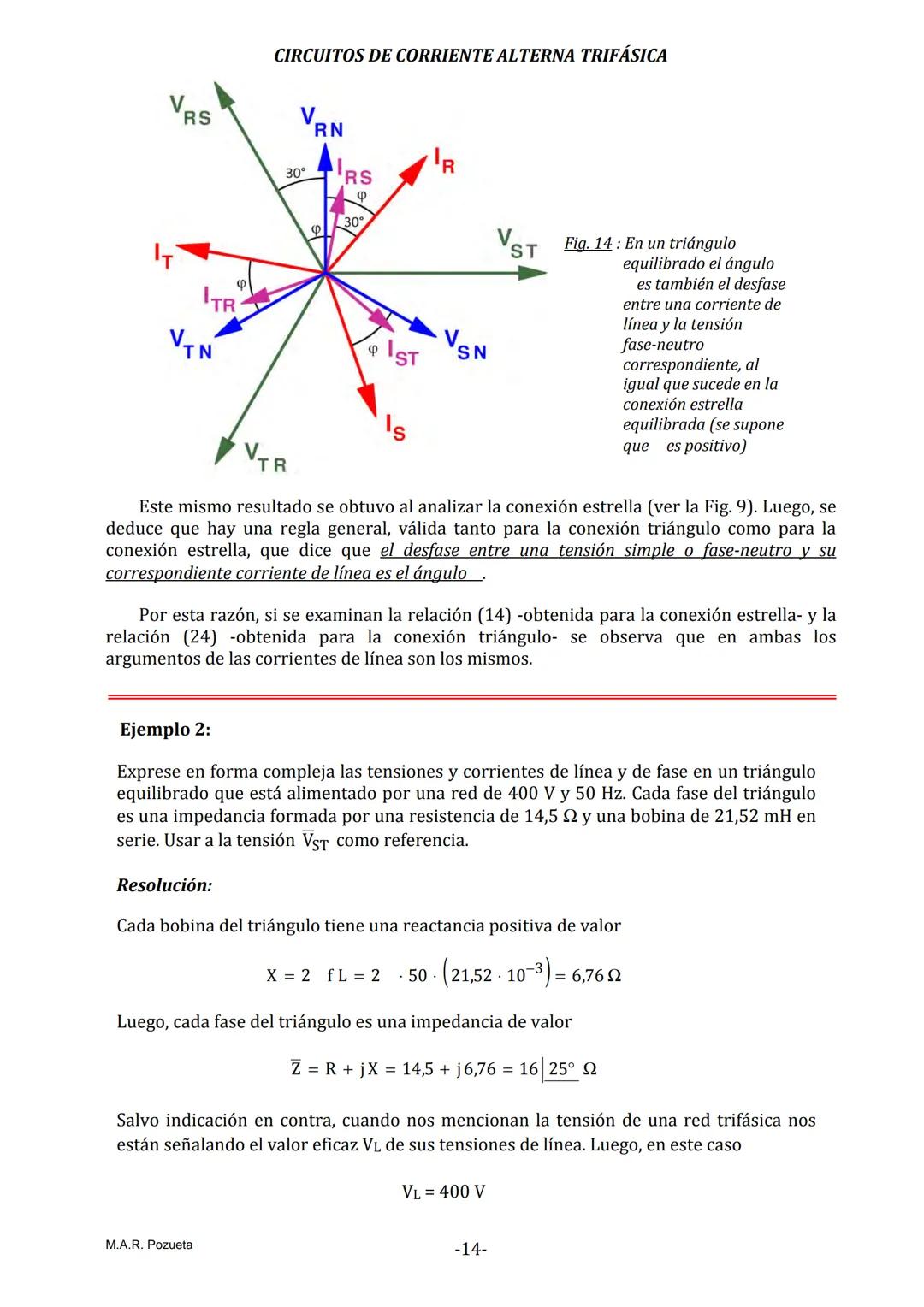

Observación importante: Los argumentos de las corrientes de línea son idénticos tanto para conexión estrella como para triángulo. En ambos casos, el desfase entre una tensión fase-neutro y su correspondiente corriente de línea es el ángulo φ.

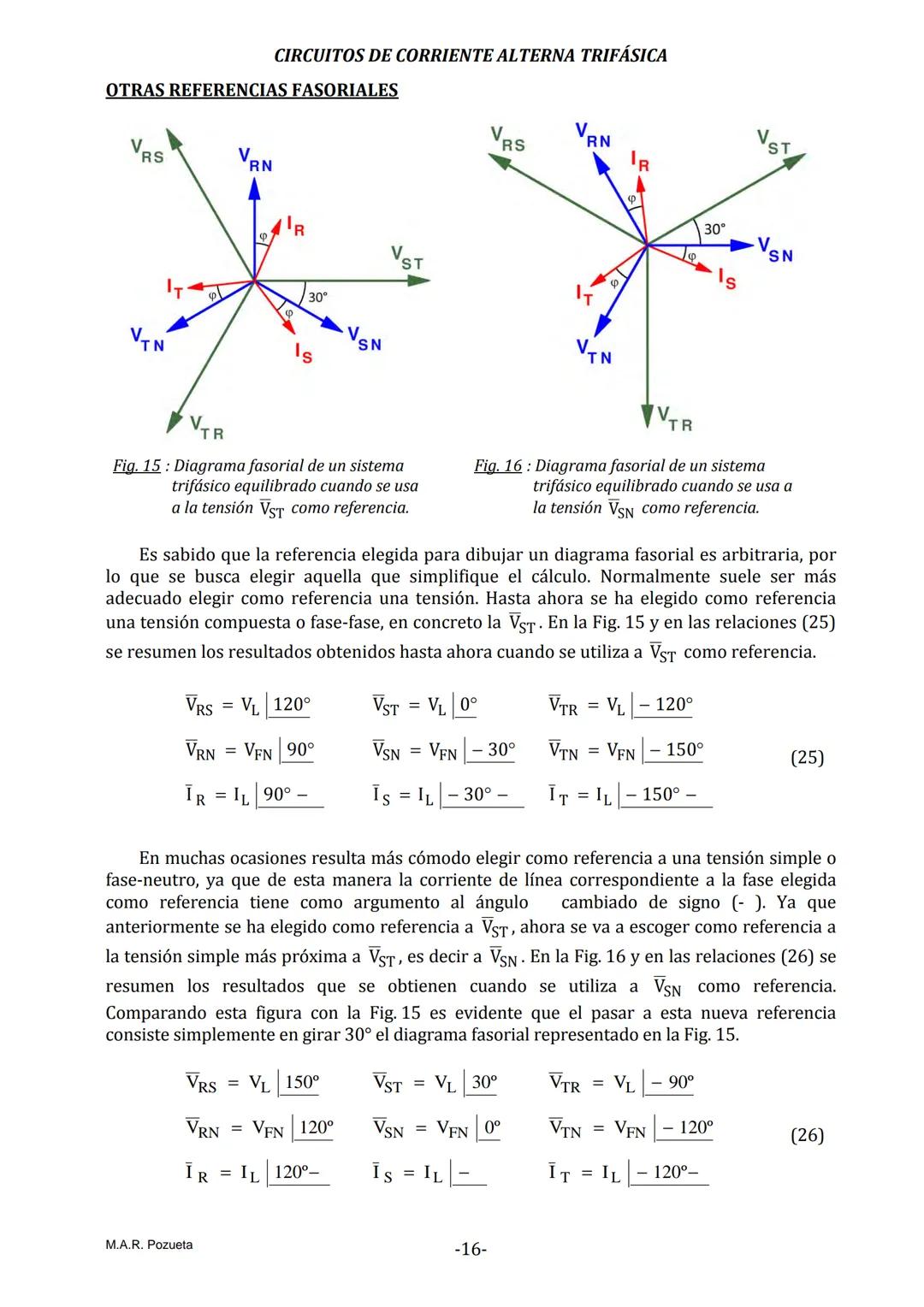

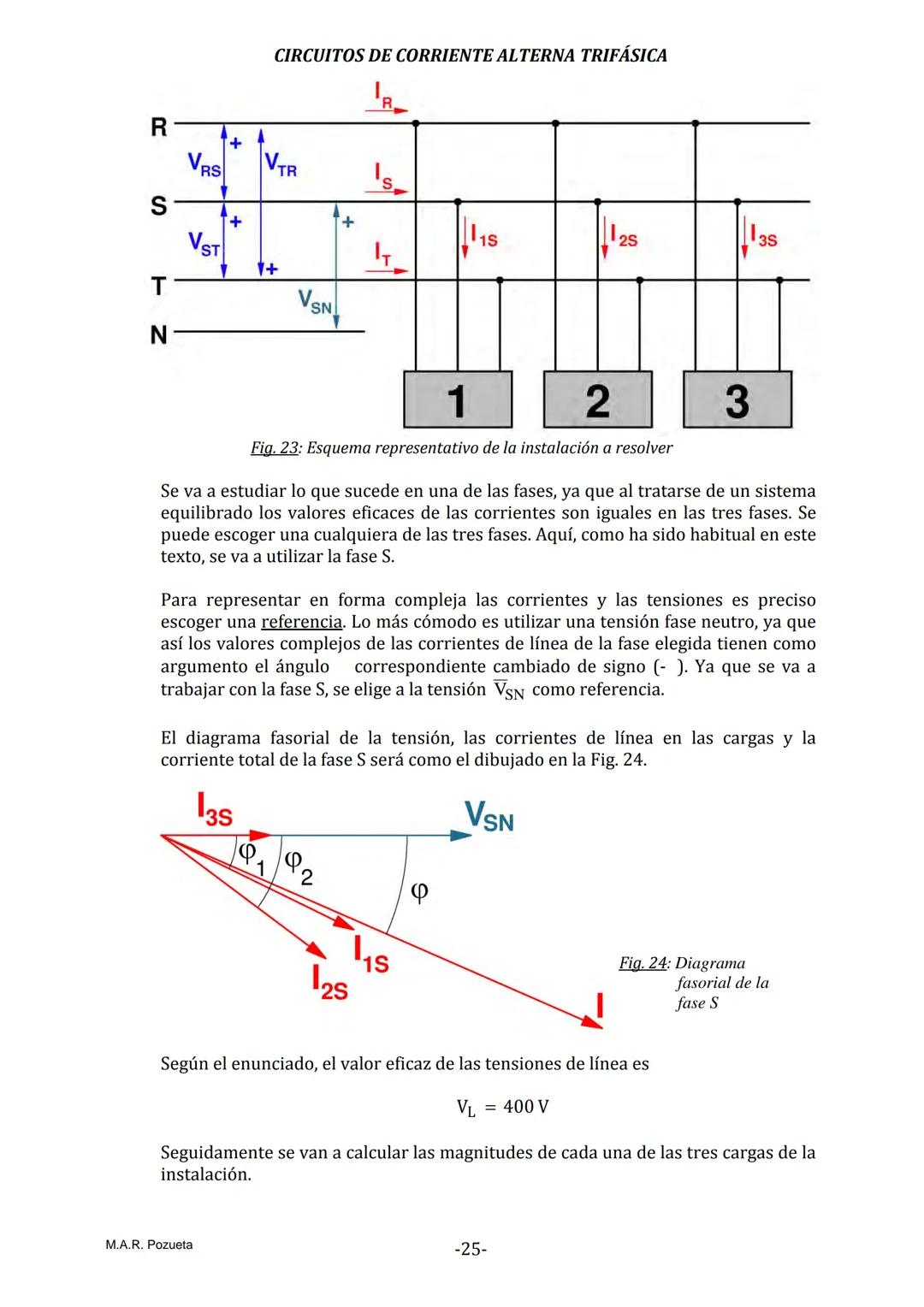

La elección de referencia fasorial es arbitraria. Aunque en muchos cálculos se toma VST como referencia (ángulo 0°), también es frecuente usar VSN como referencia, lo que facilita los cálculos ya que la corriente IS tendrá argumento -φ.

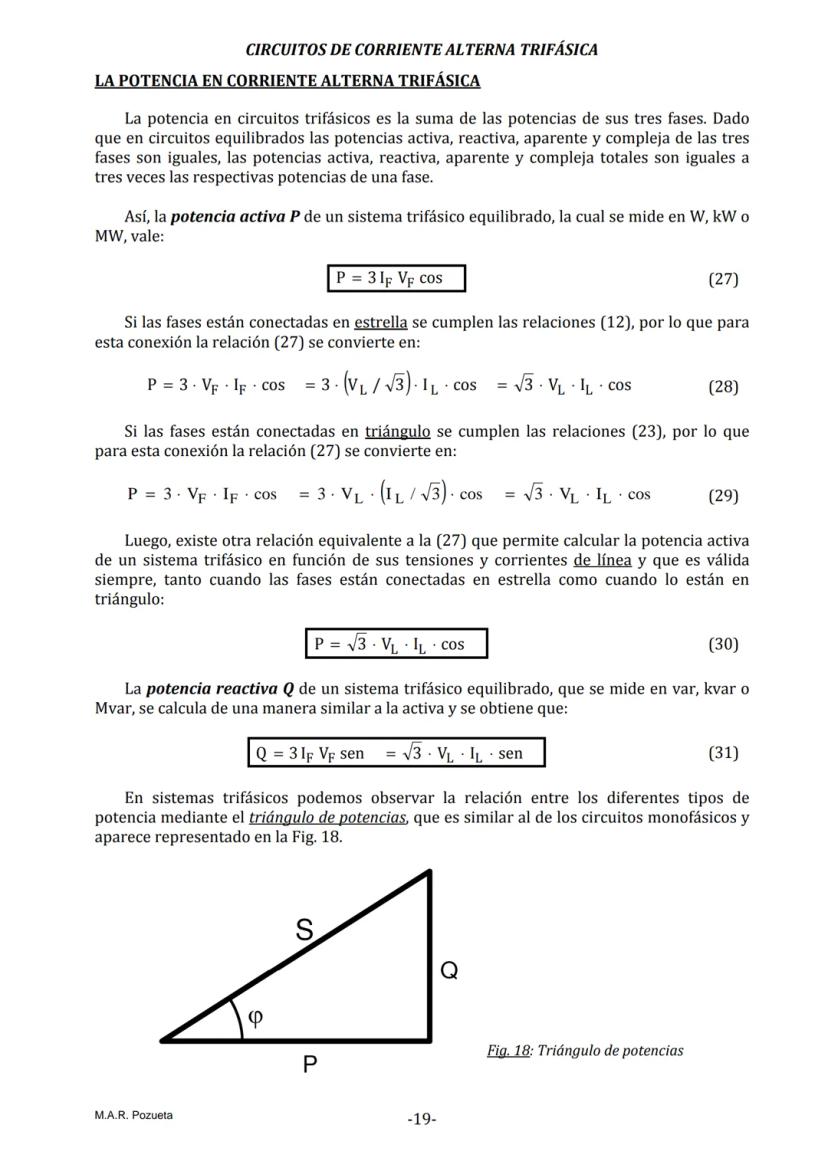

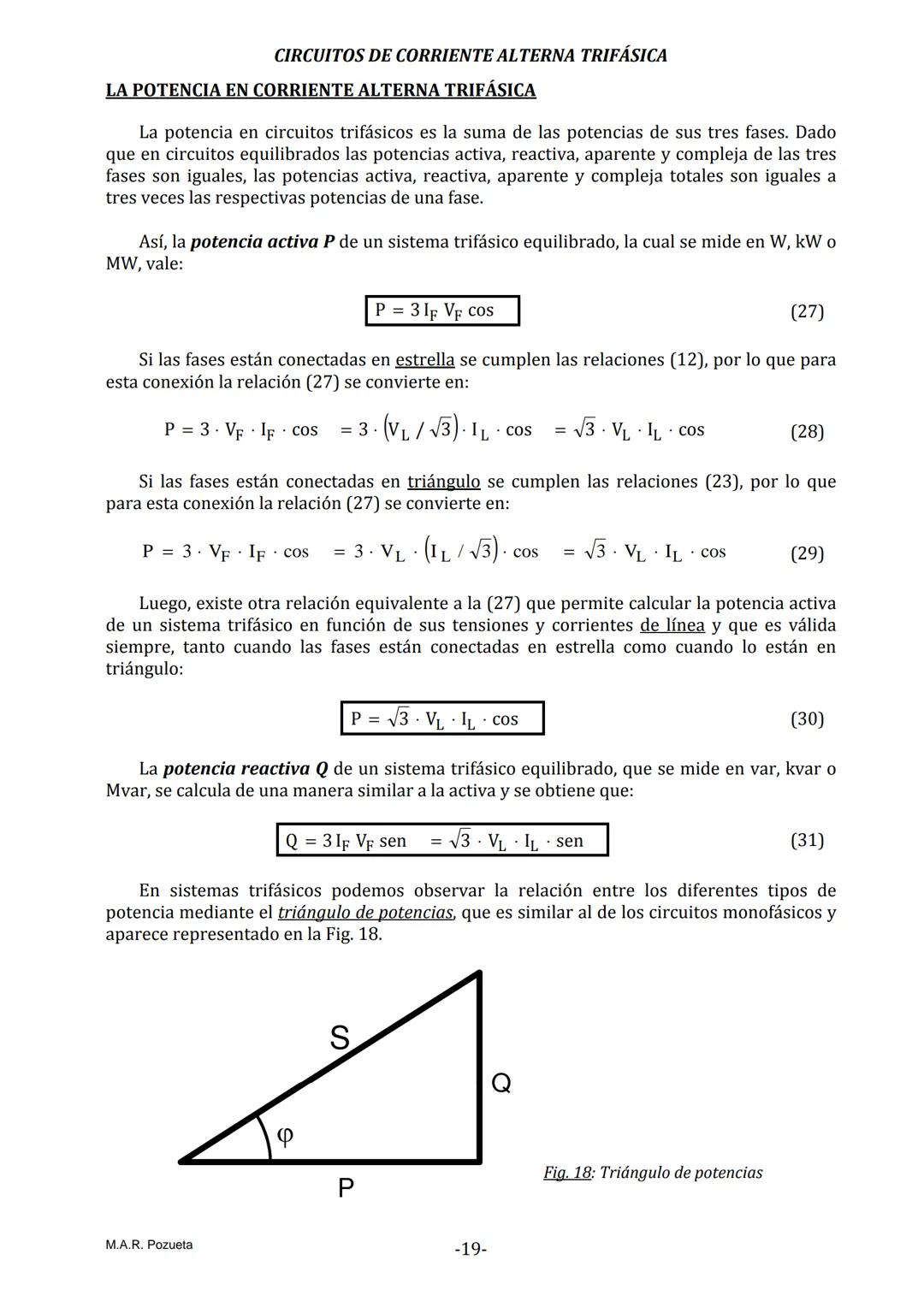

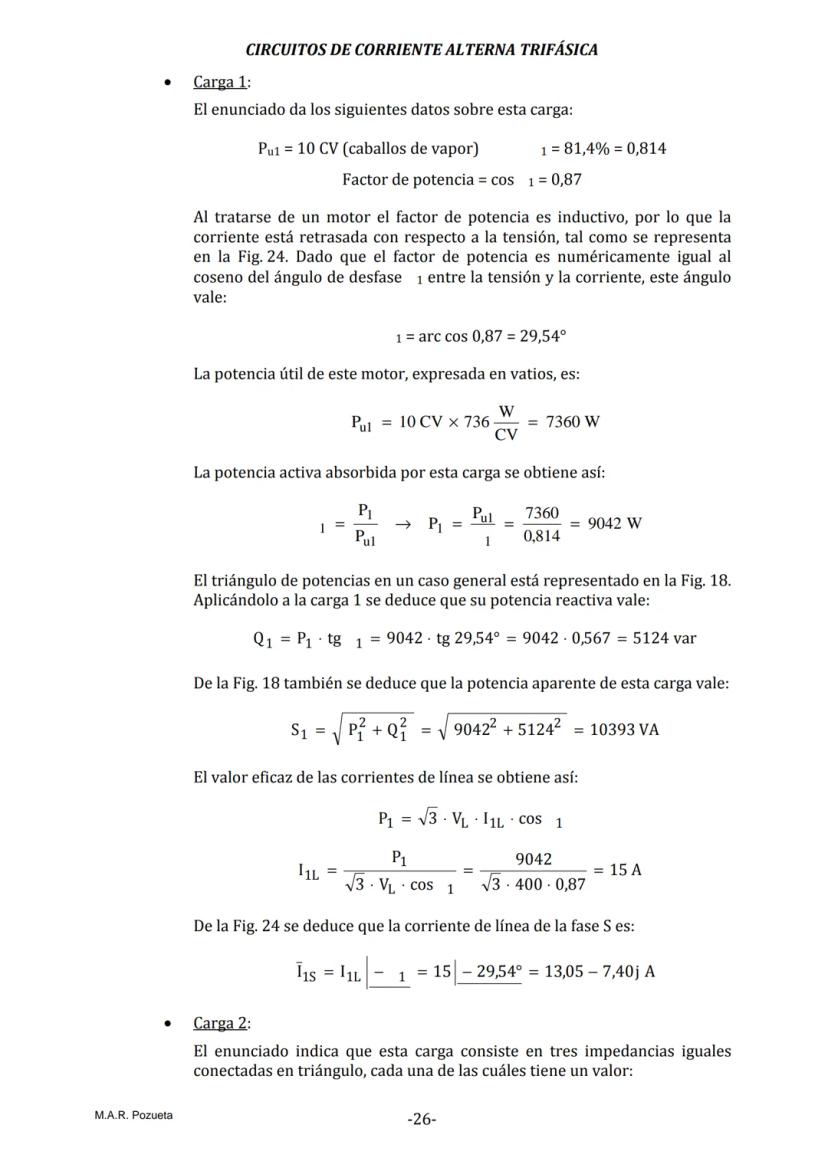

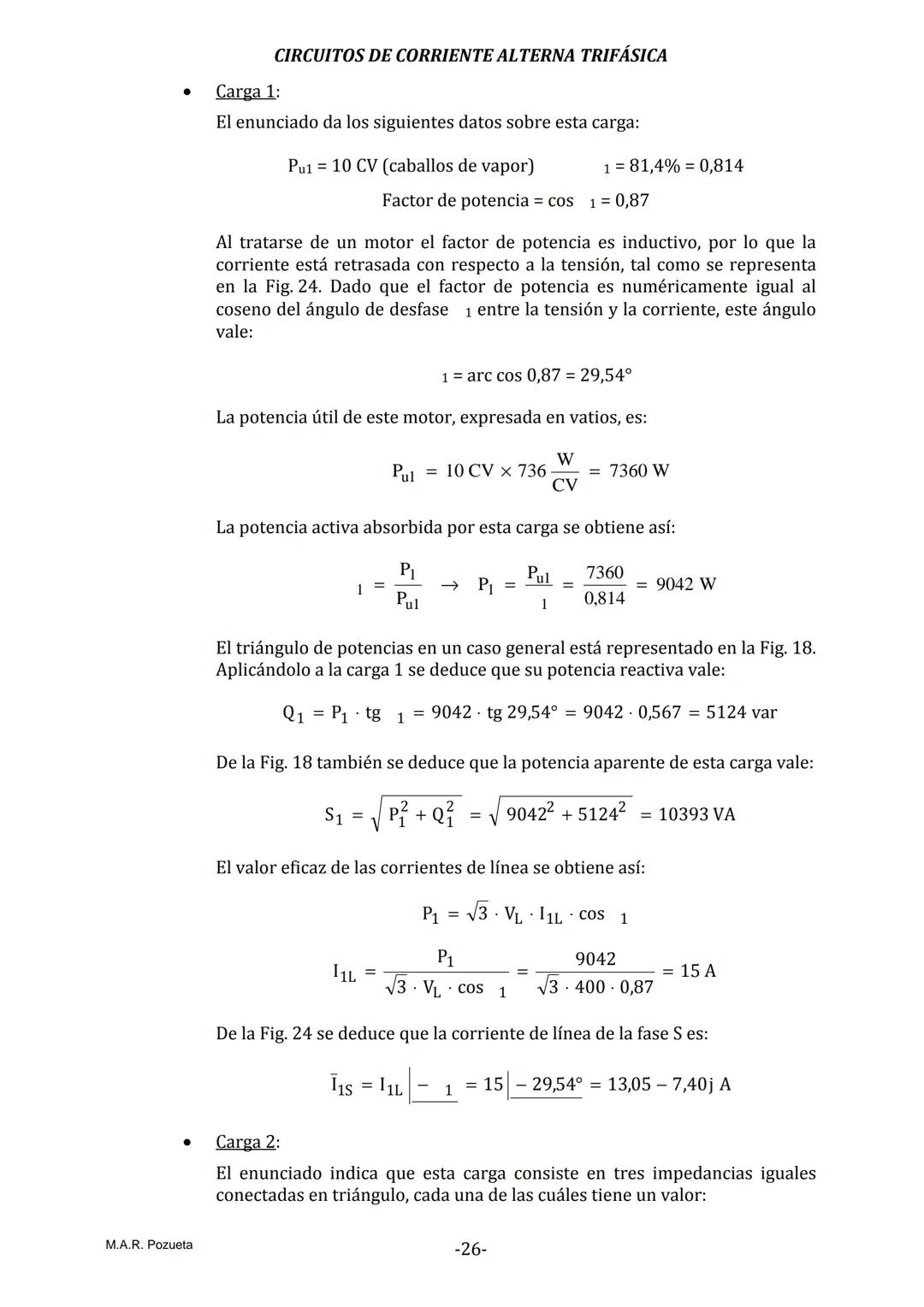

La Potencia en Sistemas Trifásicos

La potencia en un sistema trifásico equilibrado es la suma de las potencias de sus tres fases. Como las tres fases son idénticas, las potencias totales son el triple de las potencias de una fase.

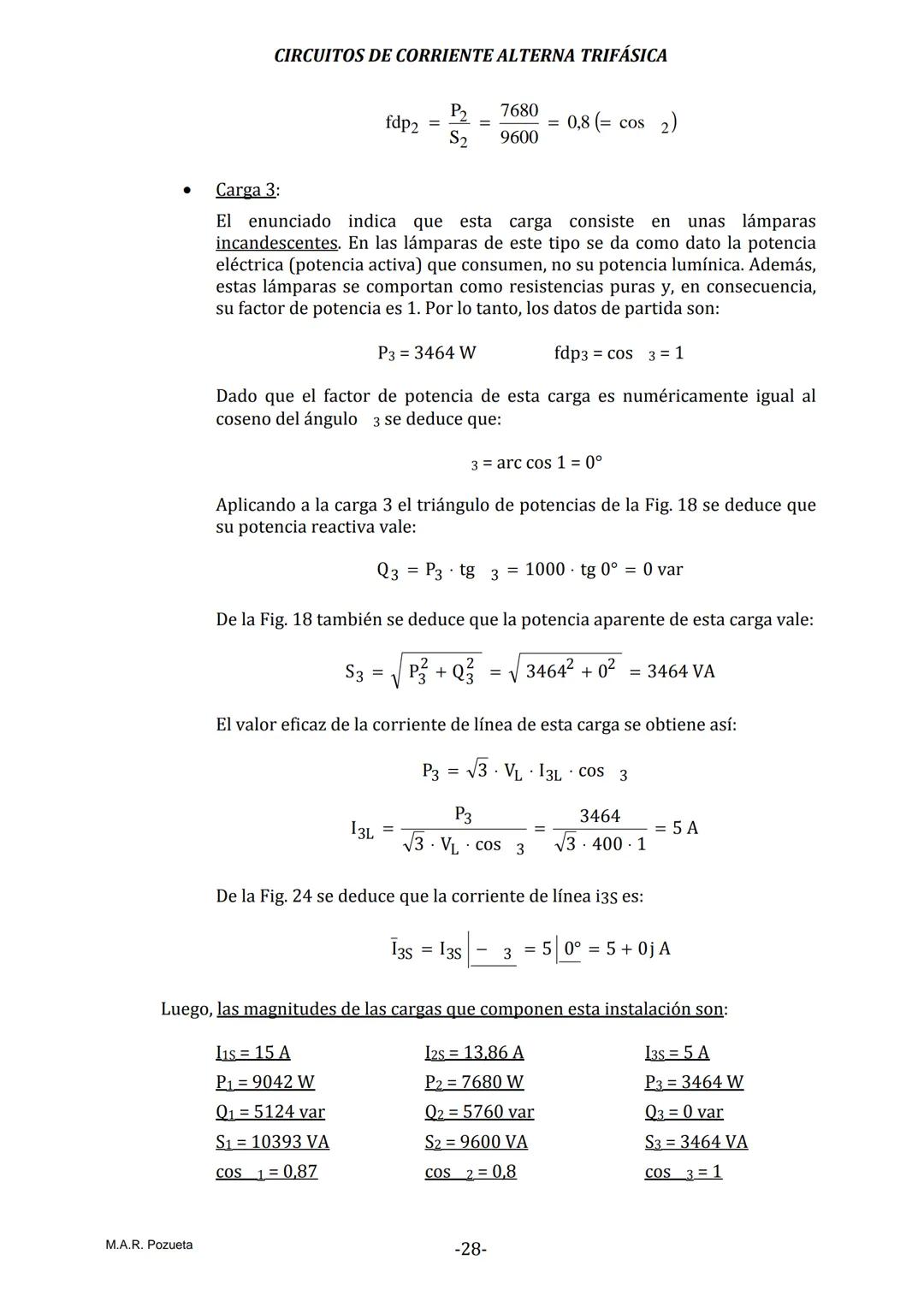

Potencia activa (P), medida en W, kW o MW:

• P = 3 · IF · VF · cos φ
• En cualquier conexión: P = √3 · VL · IL · cos φ

Potencia reactiva (Q), medida en var, kvar o Mvar:

• Q = 3 · IF · VF · sen φ
• En cualquier conexión: Q = √3 · VL · IL · sen φ

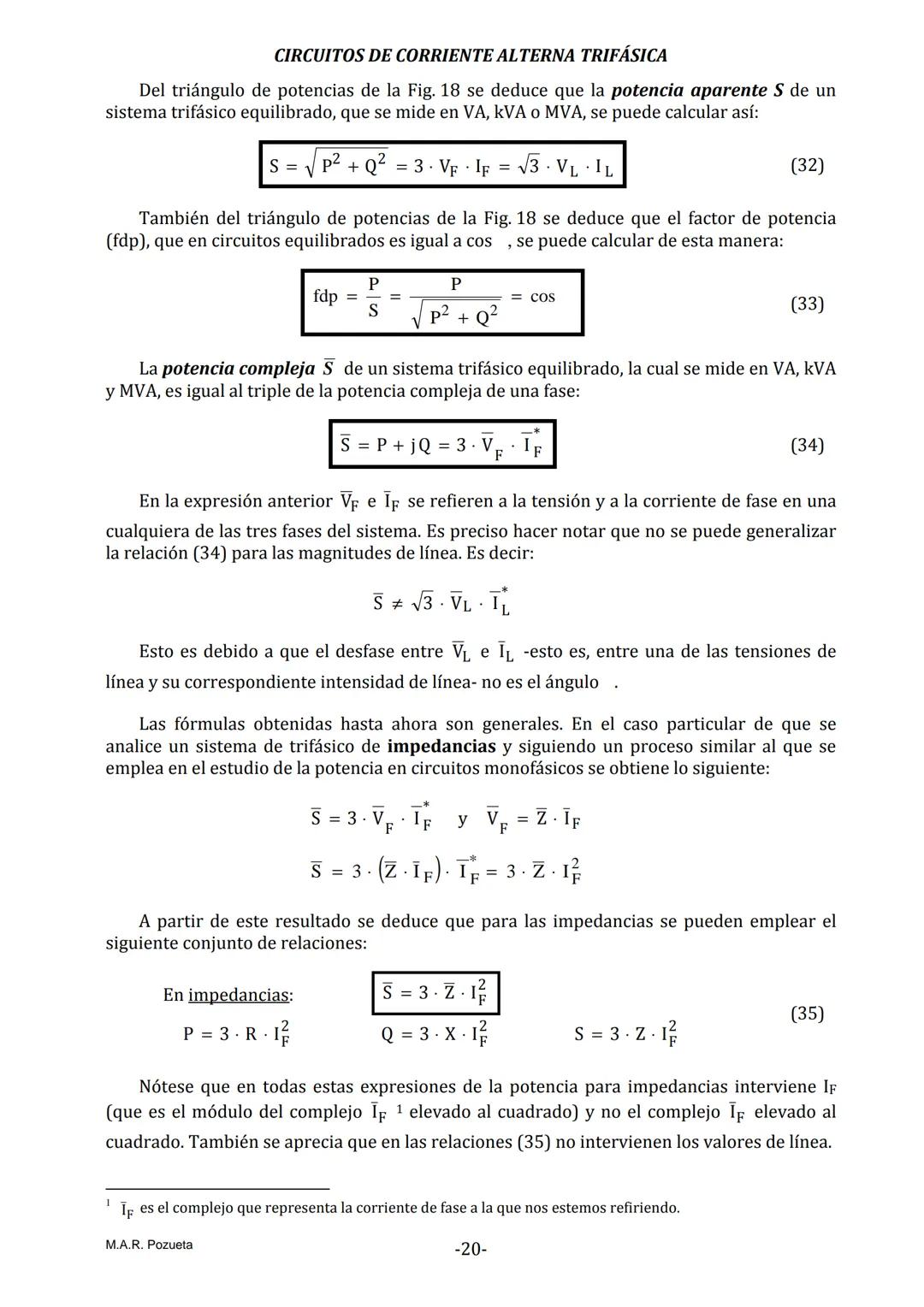

Potencia aparente (S), medida en VA, kVA o MVA:

• S = √$P² + Q²$ = 3 · VF · IF
• En cualquier conexión: S = √3 · VL · IL

Factor de potencia (fdp):

• fdp = P/S = cos φ

Potencia compleja (S̄):

• S̄ = P + jQ = 3 · V̄F · Ī*F

En sistemas de impedancias, las potencias se pueden calcular como:

• P = 3 · R · I²F
• Q = 3 · X · I²F
• S = 3 · Z · I²F

💡 Ventaja clave: Una característica importante de los sistemas trifásicos es que su potencia instantánea es constante, a diferencia de los sistemas monofásicos donde la potencia varía con el tiempo. Esto permite un funcionamiento más suave de máquinas y equipos.

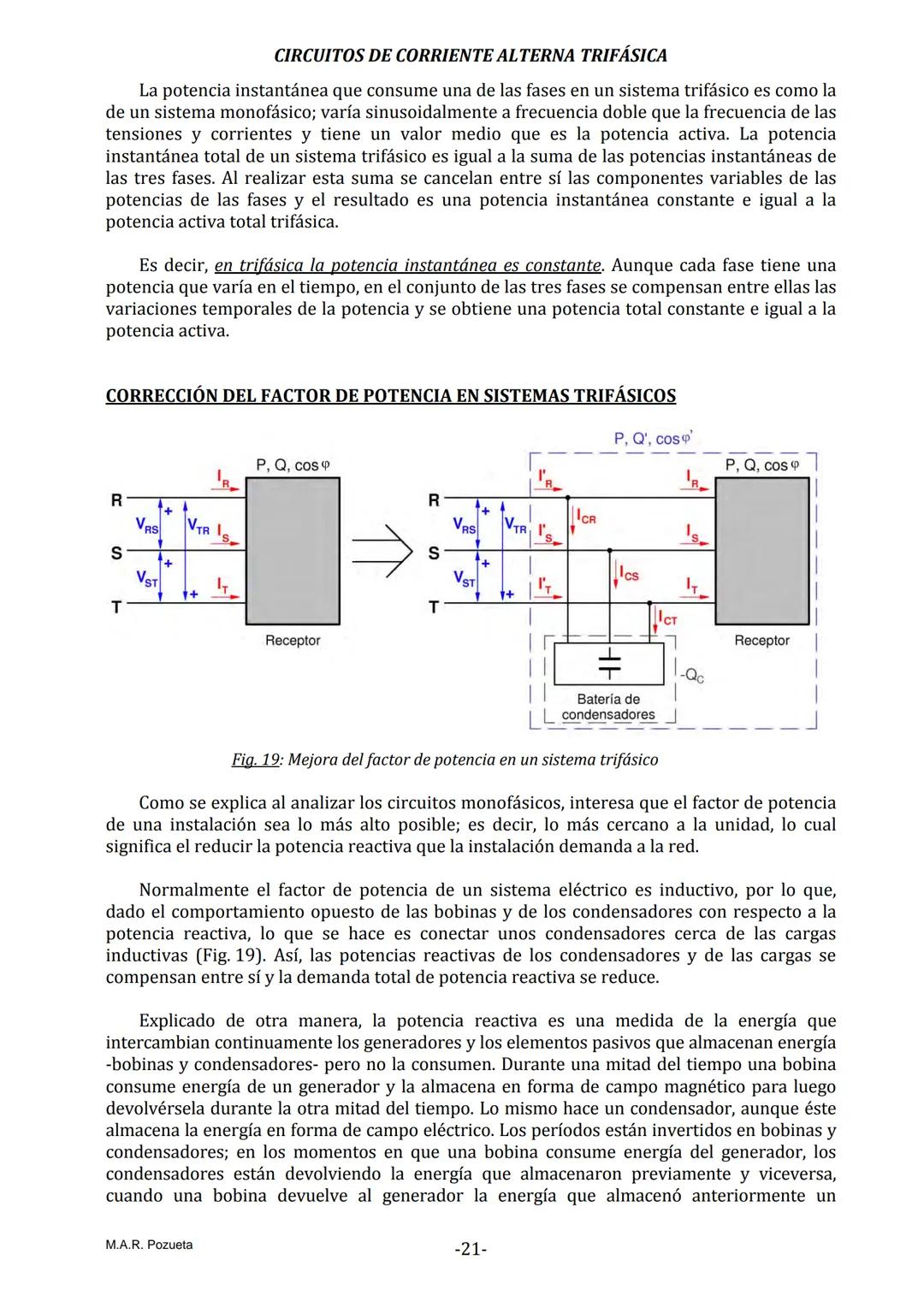

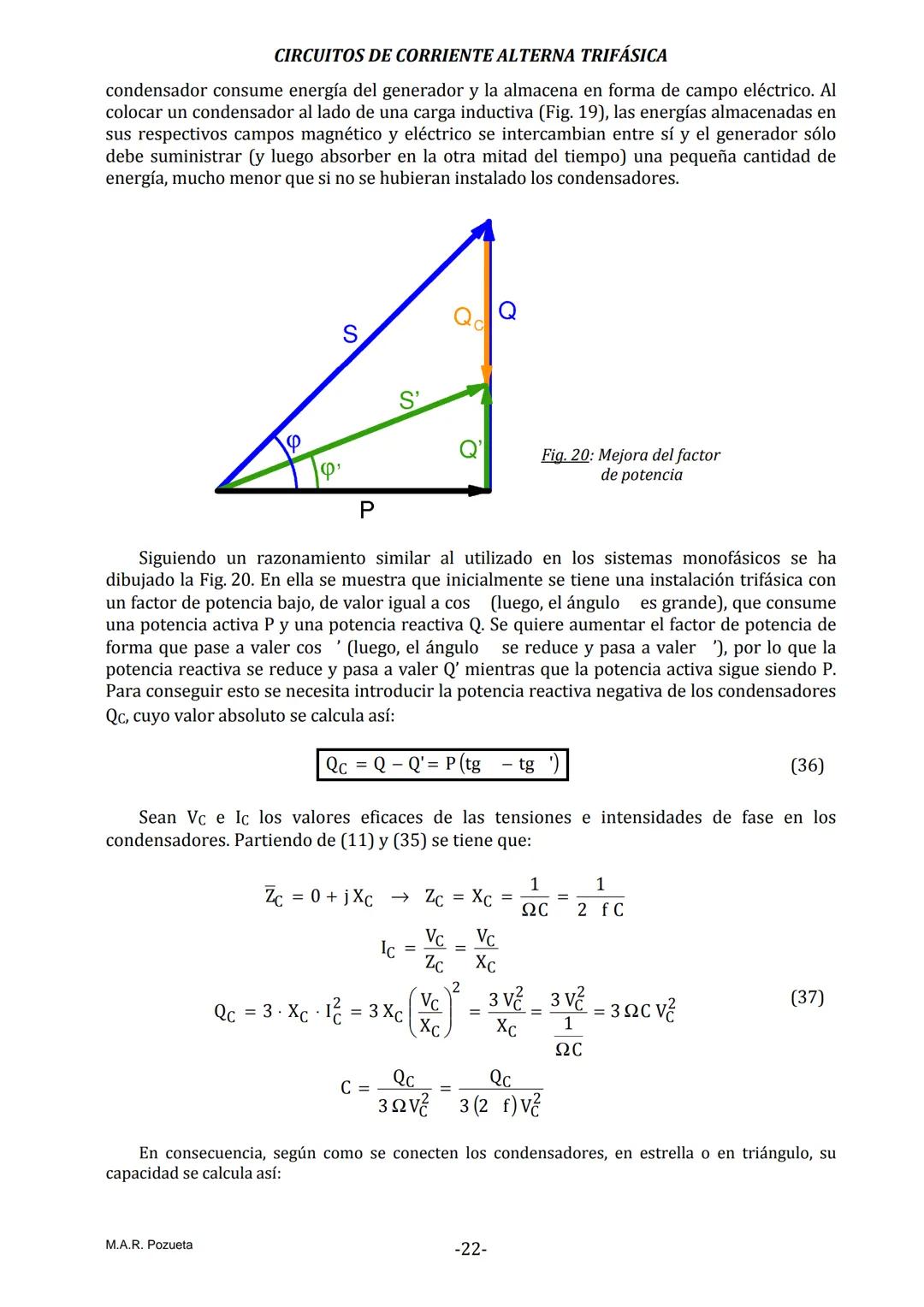

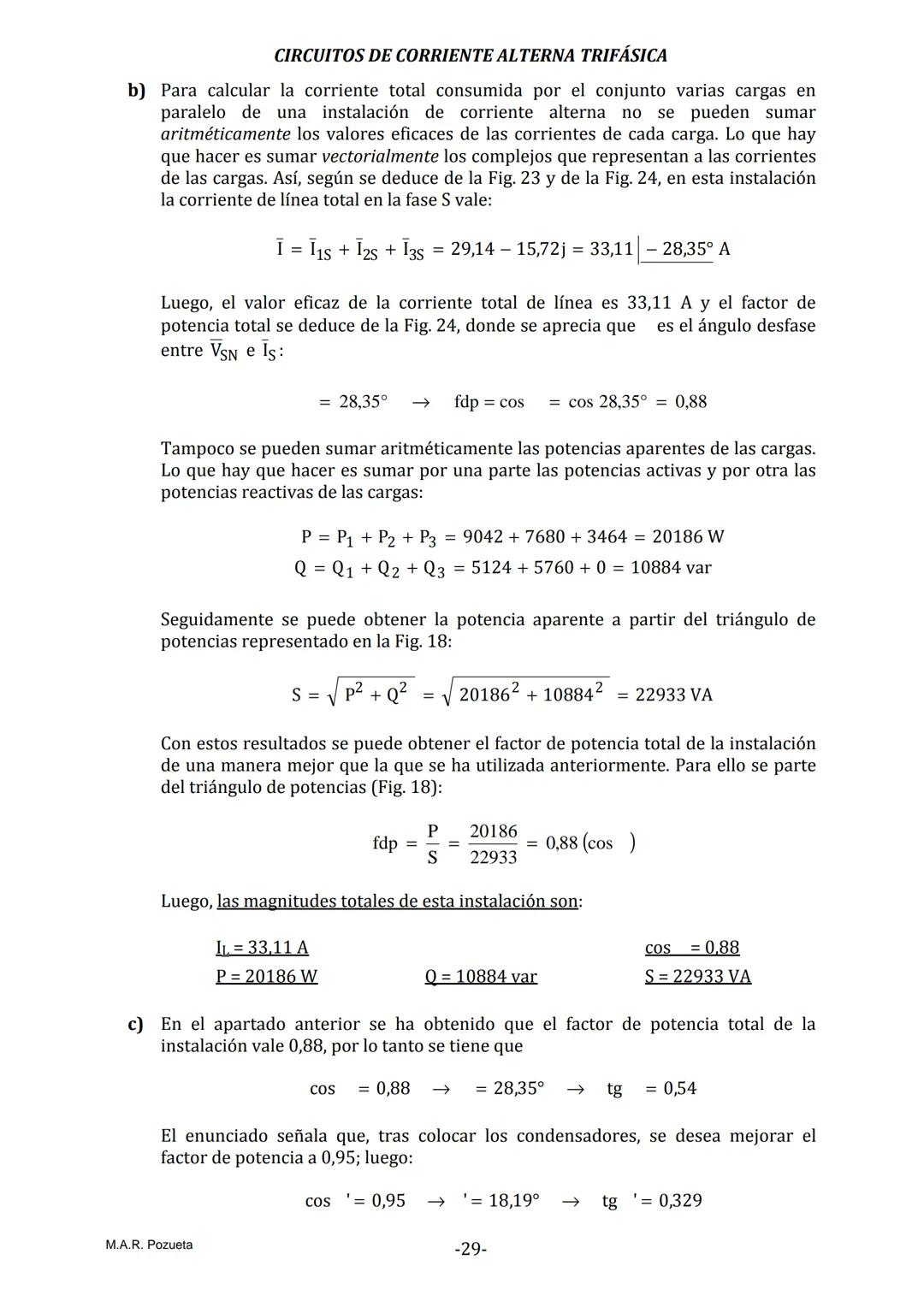

Corrección del Factor de Potencia

Mejorar el factor de potencia es importante para reducir la demanda de potencia reactiva de la red. Normalmente, las instalaciones tienen un factor de potencia inductivo (cos φ < 1), que se puede corregir conectando condensadores.

Cuando se instalan condensadores en una instalación con factor de potencia cos φ para mejorarlo a cos φ', la potencia reactiva capacitiva necesaria es:

Qc = P · $tg φ - tg φ'$

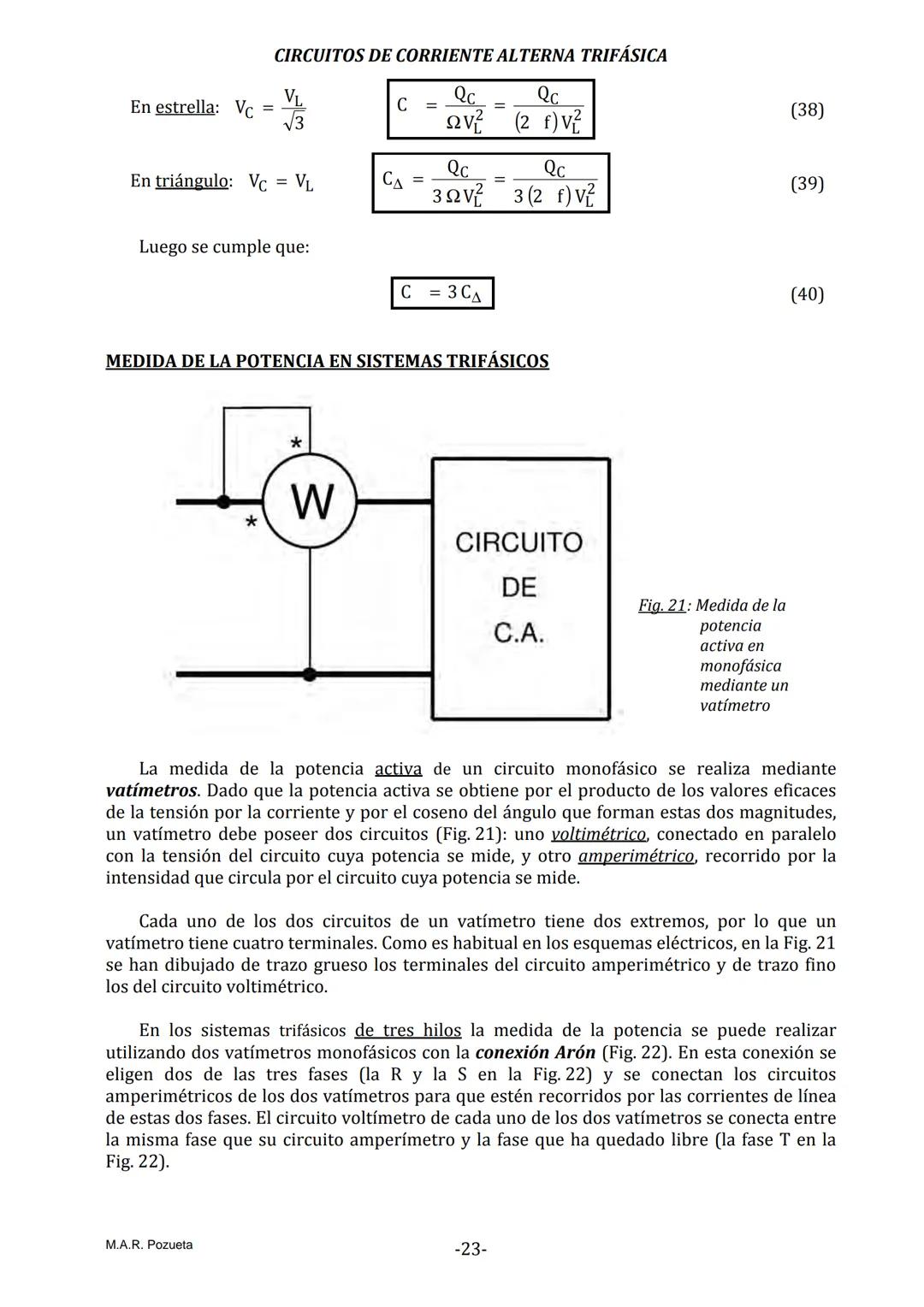

La capacidad de los condensadores depende de su conexión:

En estrella: C = Qc / (ω · V²L)

En triángulo: C = Qc / (3 · ω · V²L)

Donde ω = 2πf, siendo f la frecuencia.

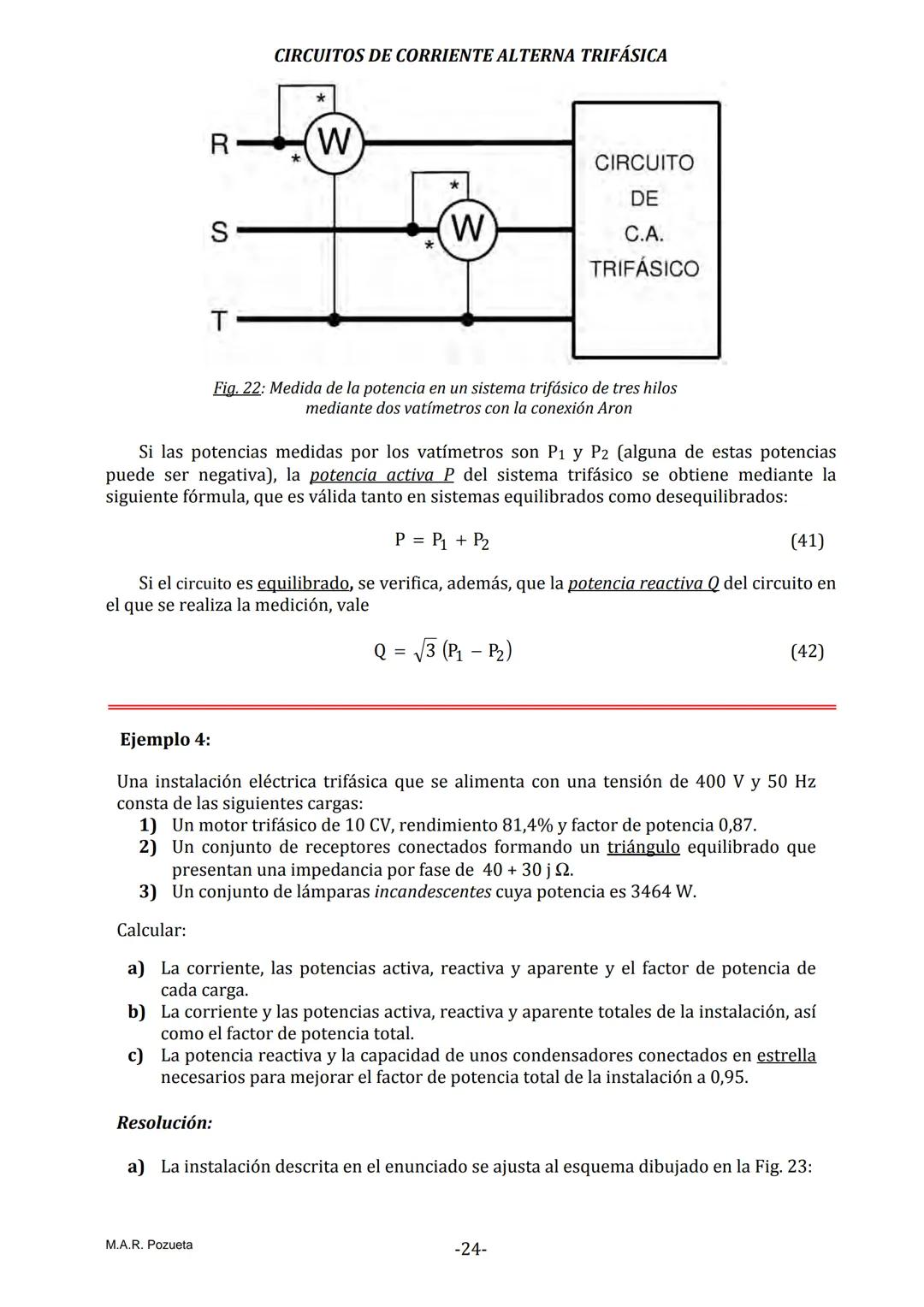

Medida de la Potencia en Sistemas Trifásicos

En sistemas trifásicos de tres hilos, la potencia se puede medir usando dos vatímetros con la conexión Aron. En esta configuración:

• La potencia activa total: P = P1 + P2
• La potencia reactiva (en sistemas equilibrados): Q = √3 · $P1 - P2$

Donde P1 y P2 son las lecturas de los dos vatímetros (pueden ser positivas o negativas).

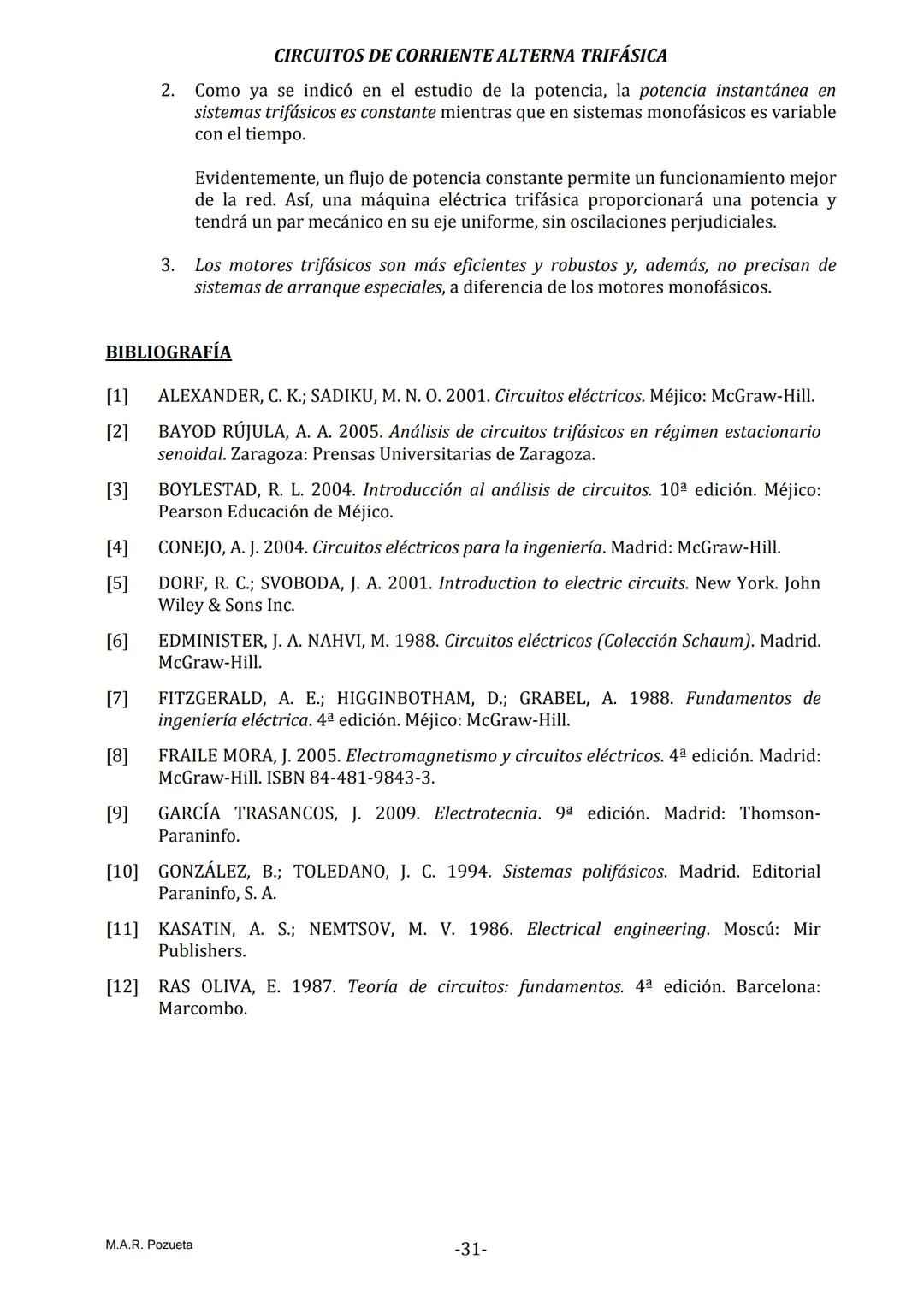

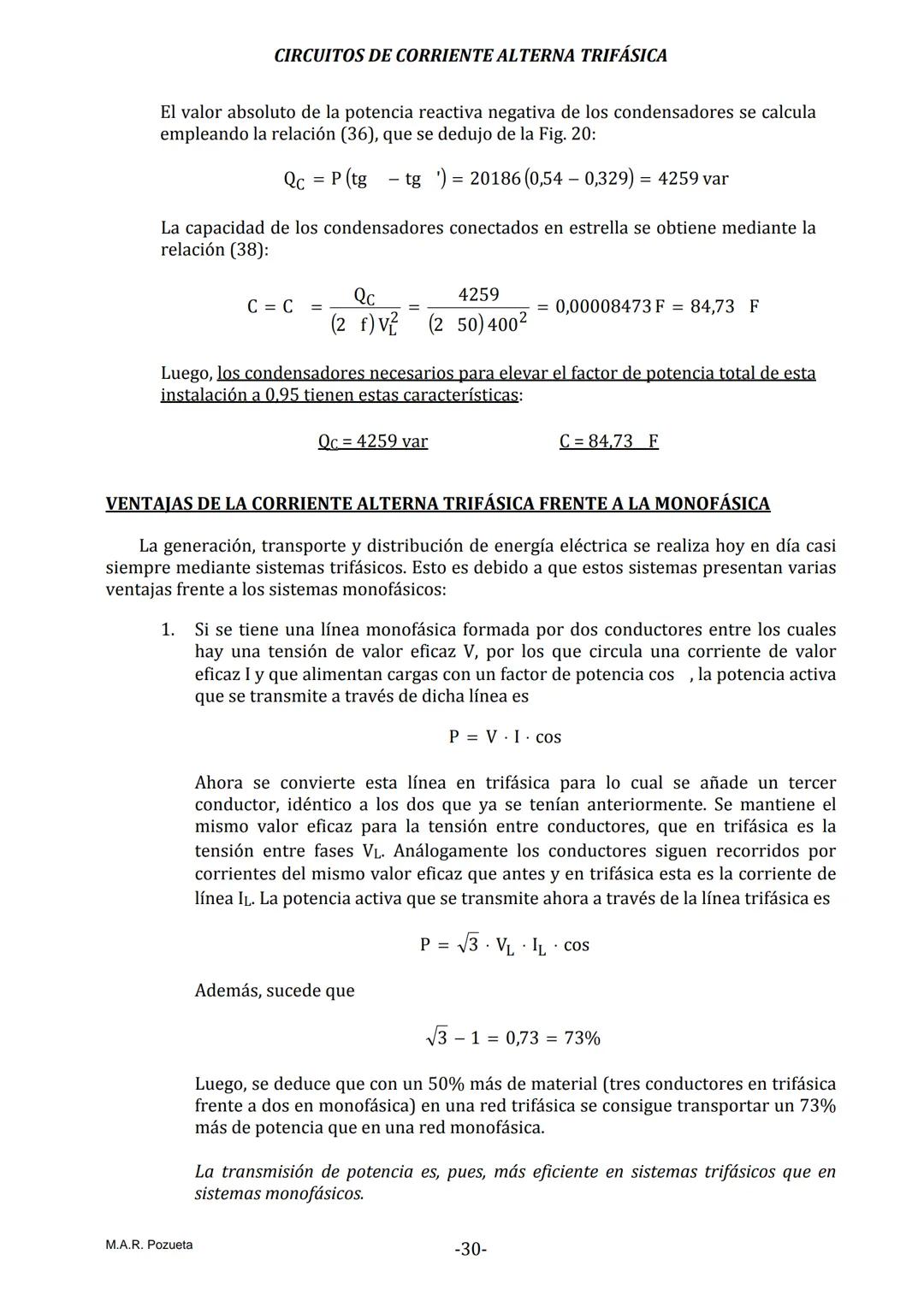

Ventajas de los Sistemas Trifásicos

Los sistemas trifásicos ofrecen importantes ventajas frente a los monofásicos:

1. Mayor eficiencia de transmisión: Con un 50% más de material conductor (tres fases vs. dos), se transmite un 73% más de potencia.

2. Potencia constante: La potencia instantánea es constante en el tiempo, eliminando oscilaciones que pueden ser perjudiciales para los equipos.

3. Equipos más eficientes: Los motores trifásicos son más eficientes, robustos y no requieren sistemas especiales de arranque.
