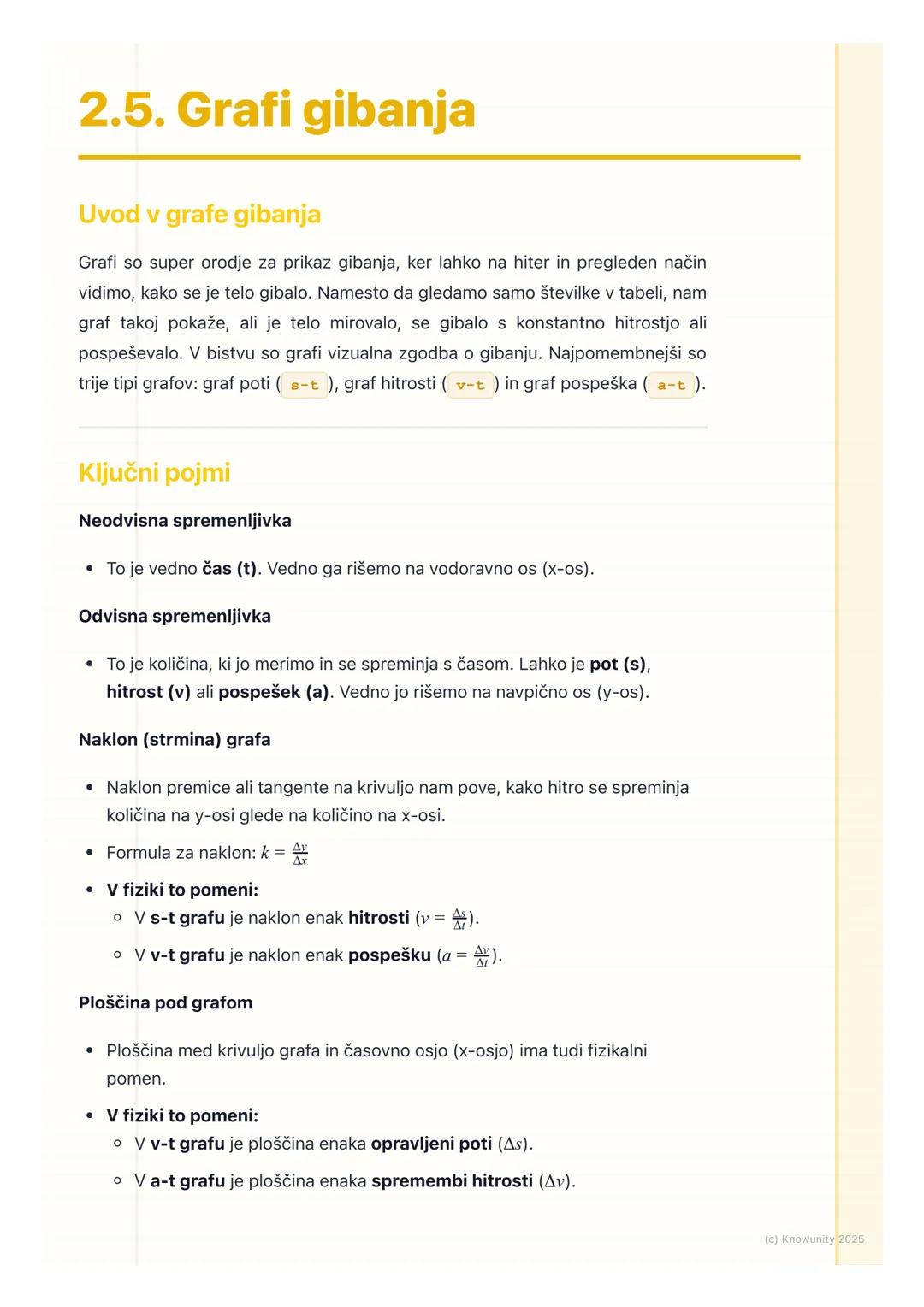

Uvod v grafe gibanja

Zakaj se sploh ukvarjamo z grafi? Ker ti omogočajo, da v trenutku vidiš celotno zgodbo gibanja telesa!

Vedno si zapomni tri ključne tipe: graf poti $s-t$, graf hitrosti $v-t$ in graf pospeška $a-t$. Čas je vedno na vodoravni osi, medtem ko je na navpični osi tista količina, ki jo merimo.

Naklon grafa ti pove, kako hitro se kaj spreminja - v s-t grafu predstavlja hitrost, v v-t grafu pa pospešek. Ploščina pod grafom je prav tako pomembna: v v-t grafu predstavlja opravljeno pot, v a-t grafu pa spremembo hitrosti.

💡 Nasvet: Vedno najprej preveri, kaj je na oseh - od tega je odvisno, kako boš interpretiral graf!

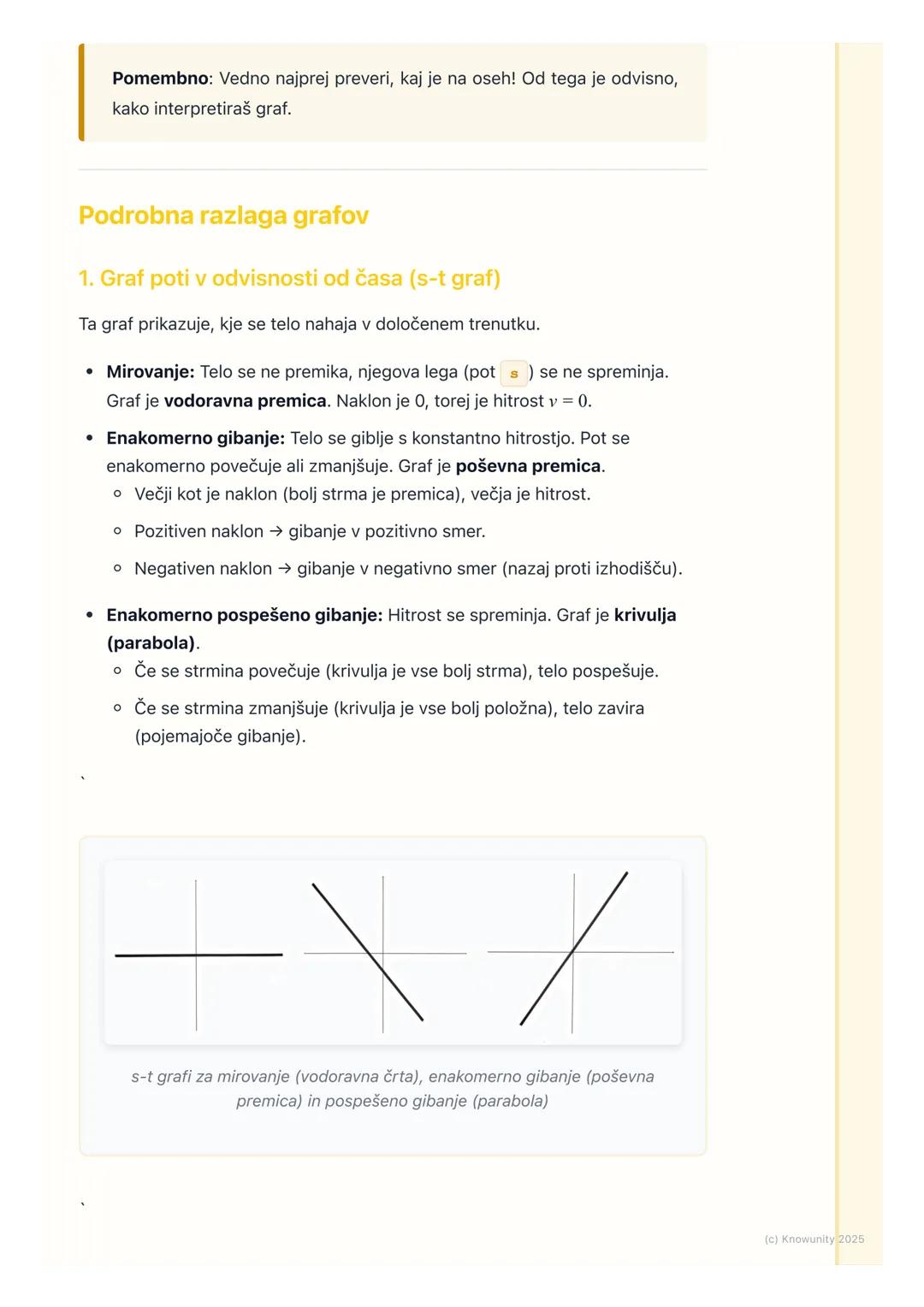

Graf poti v odvisnosti od časa $s-t graf$

Ta graf ti pove, kje se telo nahaja v določenem trenutku - ne kako hitro se giblje!

Če je graf vodoravna črta, telo miruje (njegova lega se ne spreminja). Če je poševna premica, se telo giblje s konstantno hitrostjo - večji kot je naklon, večja je hitrost.

Pozitiven naklon pomeni gibanje v pozitivno smer, negativen naklon pa gibanje nazaj proti izhodišču. Ko se hitrost spreminja, dobiš krivuljo (parabolo).

⚡ Ključno: Poševna premica na s-t grafu = konstantna hitrost, ne konstanten pospešek!

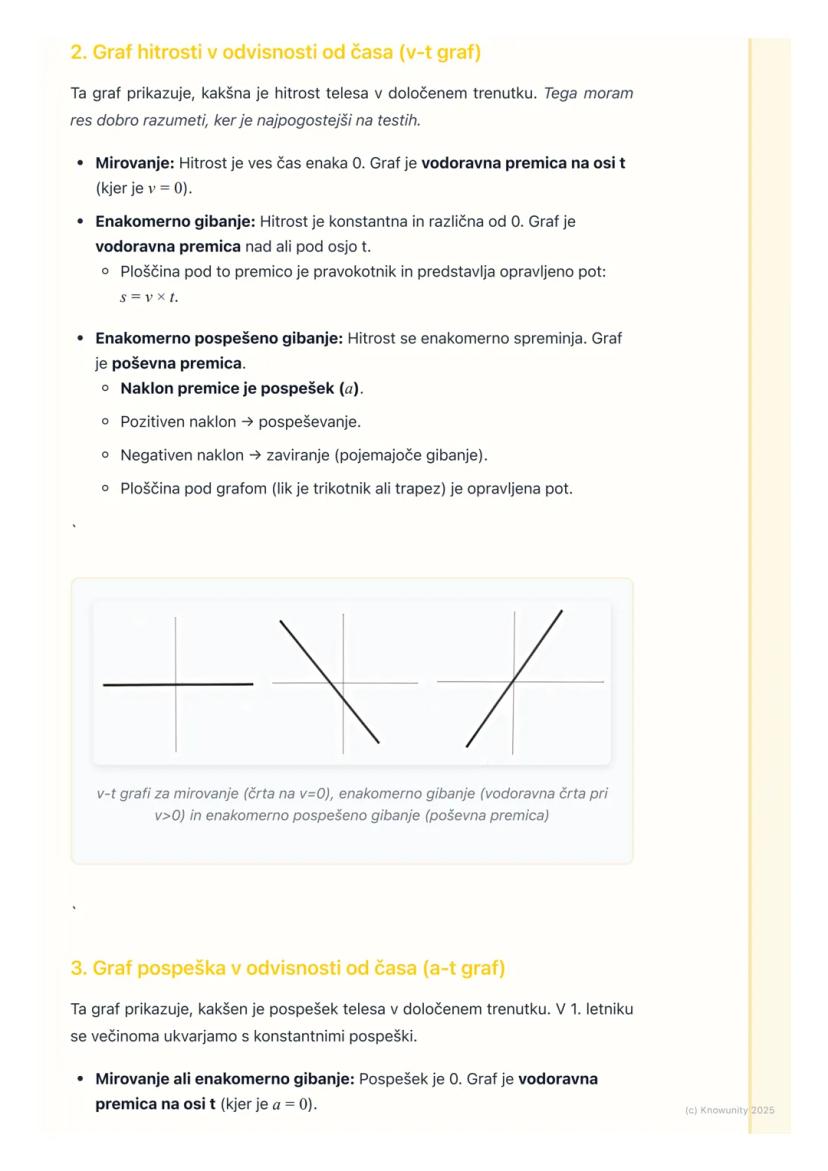

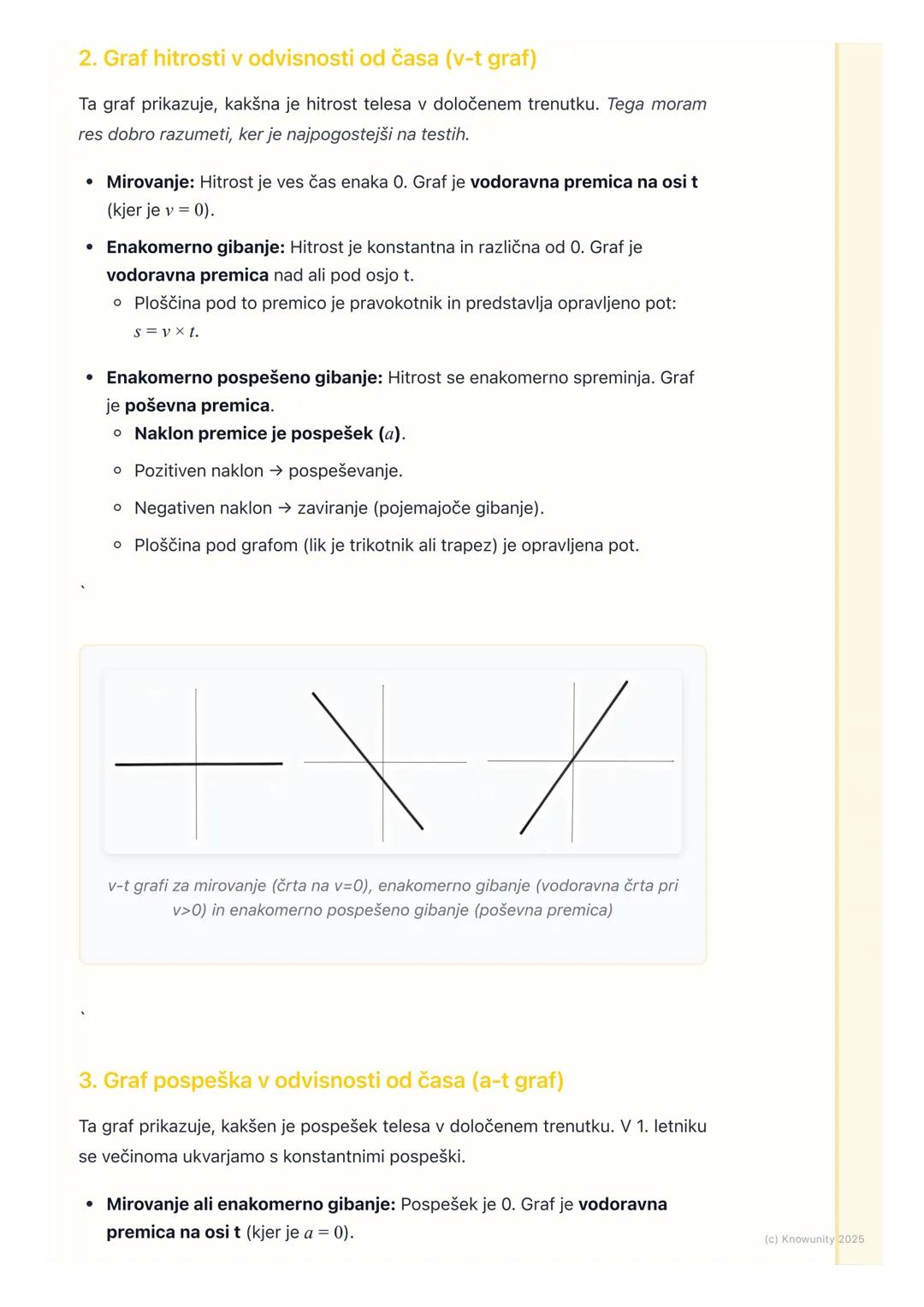

Graf hitrosti v odvisnosti od časa $v-t graf$

To je najpomembnejši graf, ki se pogosto pojavlja na testih! Prikazuje hitrost telesa v vsakem trenutku.

Vodoravna črta na v = 0 pomeni mirovanje. Vodoravna črta nad osjo označuje enakomerno gibanje s konstantno hitrostjo. Poševna premica kaže na enakomerno pospešeno gibanje - naklon je enak pospešku.

Pozitiven naklon pomeni pospeševanje, negativen pa zaviranje. Ploščina pod grafom ti vedno da opravljeno pot - pri pravokotnikih računaš s × v × t, pri trikotnikih pa (osnovna × višina) / 2.

🎯 Za teste: Naklon v v-t grafu = pospešek, ploščina = pot!

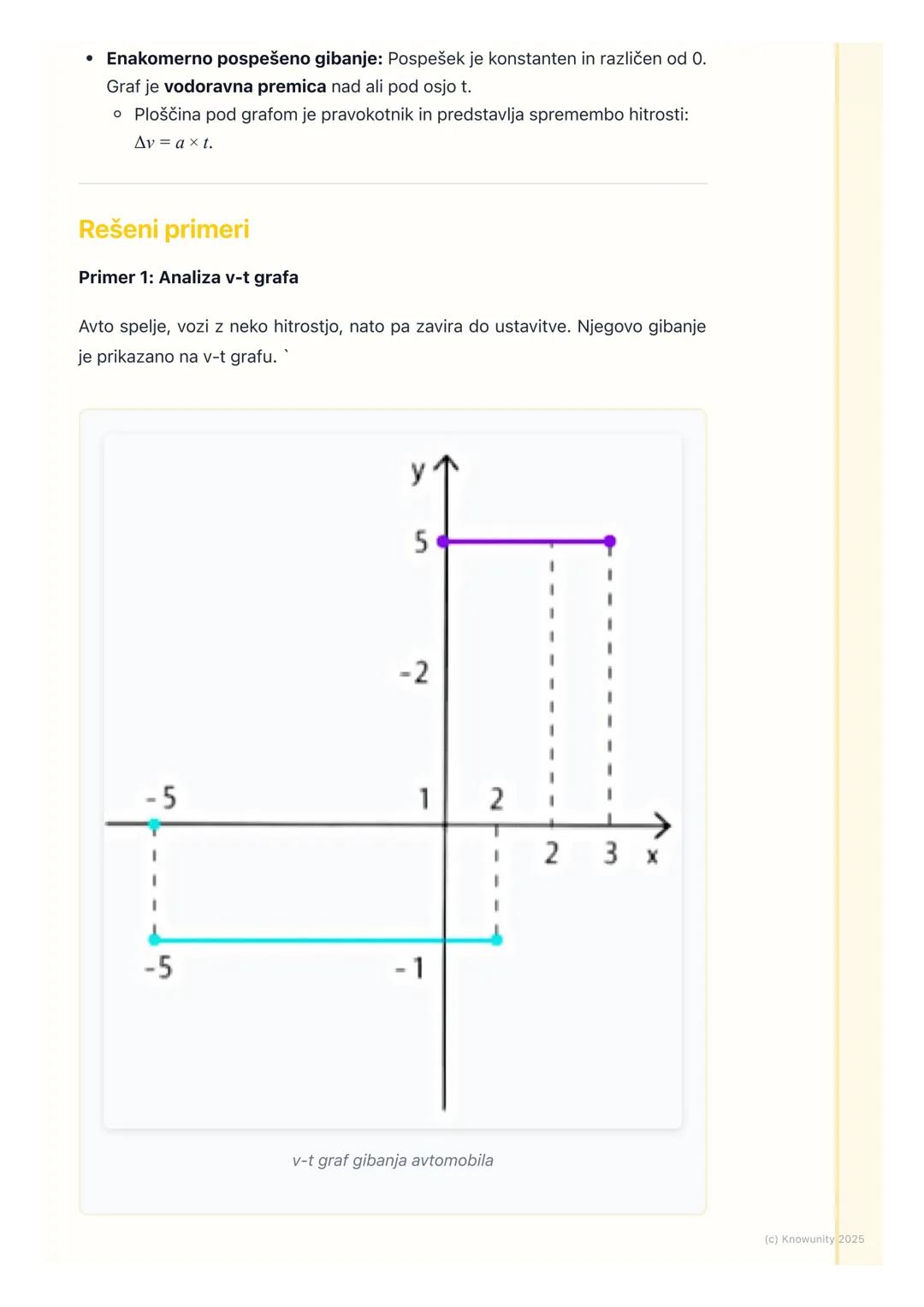

Graf pospeška in praktični primer

Graf pospeška $a-t$ je najlažji za razumevanje. Vodoravna črta na a = 0 pomeni mirovanje ali enakomerno gibanje, medtem ko konstantna vrednost nad ali pod osjo predstavlja enakomerno pospešeno gibanje.

Poglejmo praktični primer: avto spelje, vozi s konstantno hitrostjo, nato zavira. Na v-t grafu vidiš tri dele - pospeševanje (naraščajoča premica), enakomerno gibanje (vodoravna premica) in zaviranje (padajoča premica).

Pri računanju pospeška uporabiš formulo a = Δv/Δt. Skupno pot dobiš tako, da sešteješ ploščine vseh oblik pod grafom.

📝 Opomnik: Pri zaviranju je pospešek negativen - to ni napaka, ampak fizikalno dejstvo!

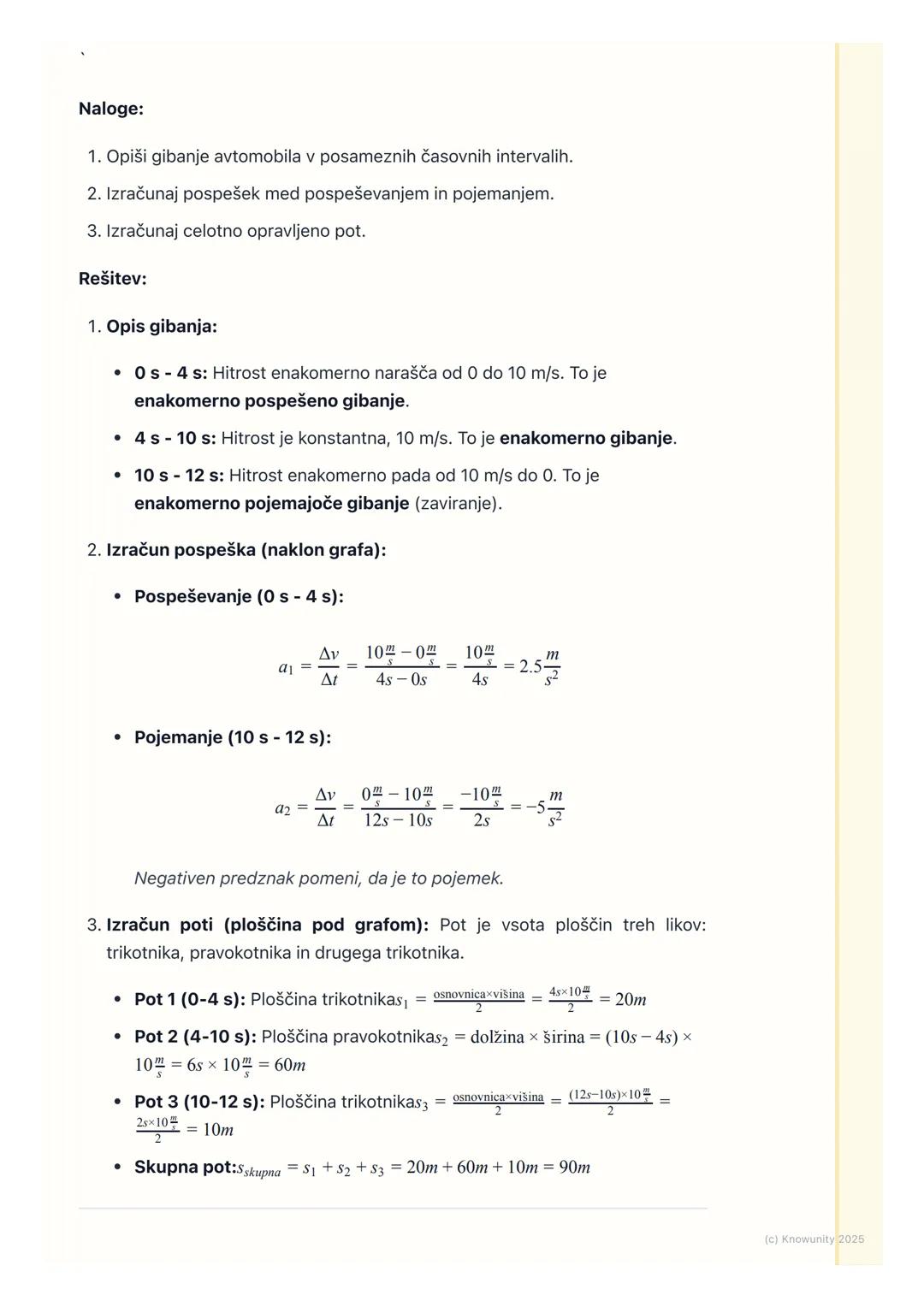

Reševanje nalog korak za korakom

Ko rešuješ naloge, vedno sledi istemu postopku. Najprej opiši gibanje v posameznih intervalih, nato izračunaj pospešek preko naklona in nazadnje določi pot preko ploščine.

Za pospešek uporabiš naklon: a = $v₂ - v₁$/$t₂ - t₁$. Za pot sešteješ ploščine - pravokotnik je dolžina × širina, trikotnik pa (osnovna × višina)/2.

V našem primeru z avtomobilom: pospeševanje traja 4 s z a = 2,5 m/s², enakomerno gibanje 6 s, zaviranje pa 2 s z a = -5 m/s². Skupna pot je 90 m.

🔥 Trick: Naredi si skico in označi vse vrednosti - tako se ne boš zmotil pri računanju!

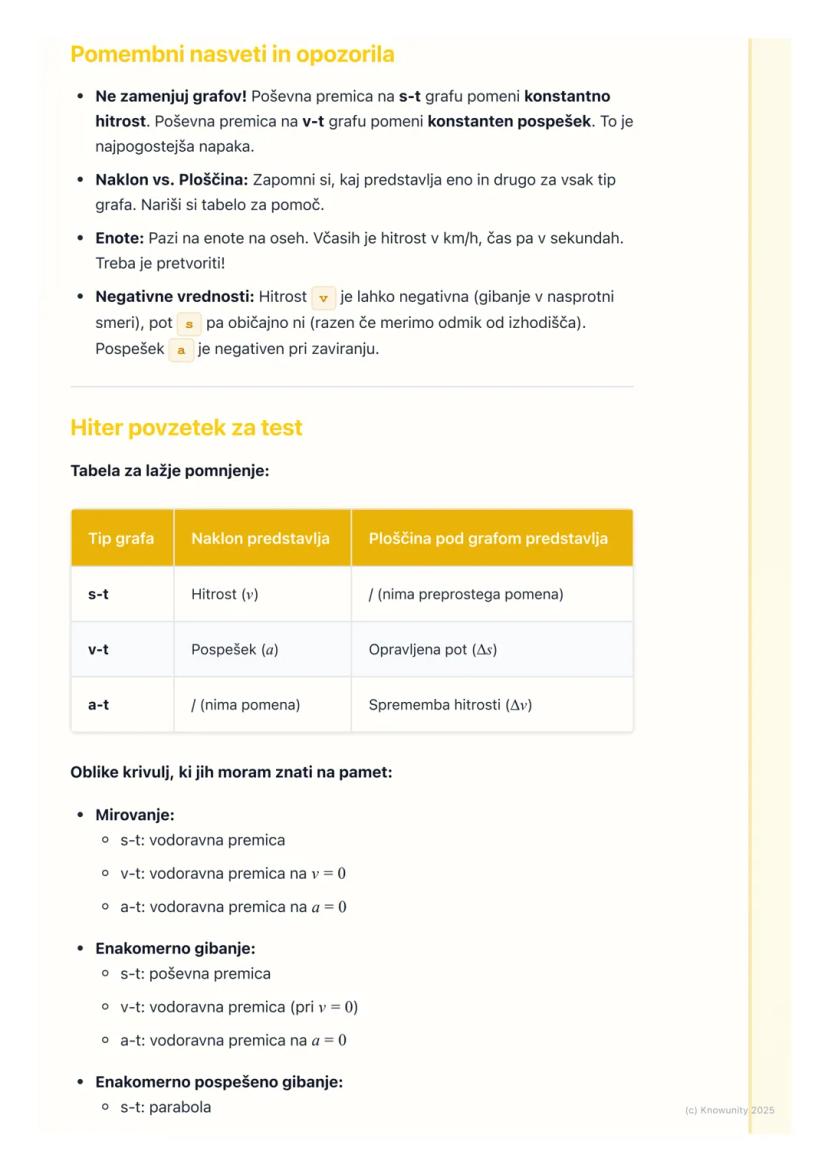

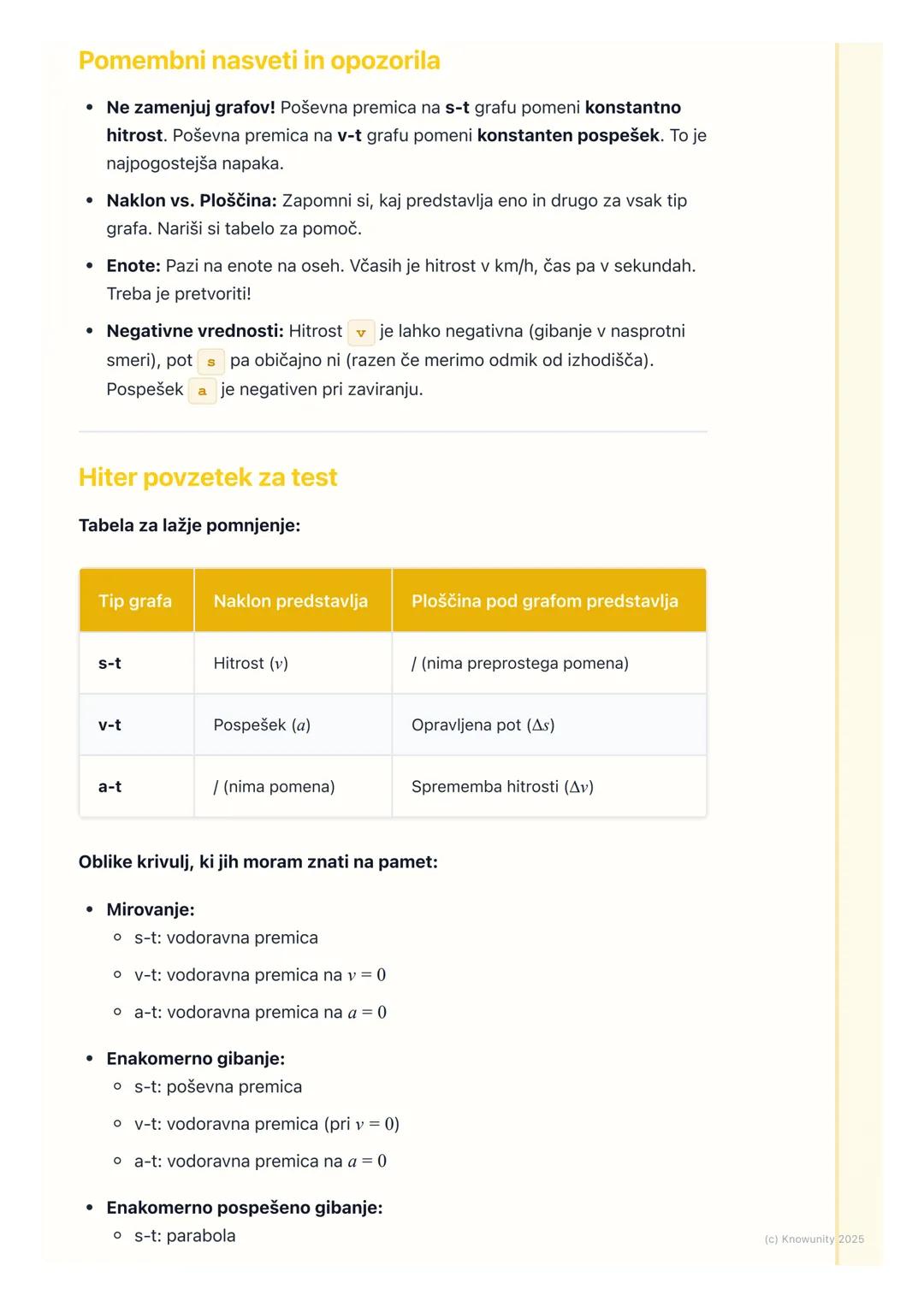

Najpogostejše napake in hitra tabela

Pozor na napake! Ne zamenjuj grafov - poševna premica na s-t grafu pomeni konstantno hitrost, na v-t grafu pa konstanten pospešek. Vedno preveri enote na oseh!

Negativne vrednosti niso napaka: hitrost je lahko negativna (gibanje v nasprotno smer), pospešek pa je negativen pri zaviranju. Pot je običajno pozitivna.

🏆 Za odličen test: Znaš razpoznati oblike grafov in veš, kaj predstavljajo naklon ter ploščina!

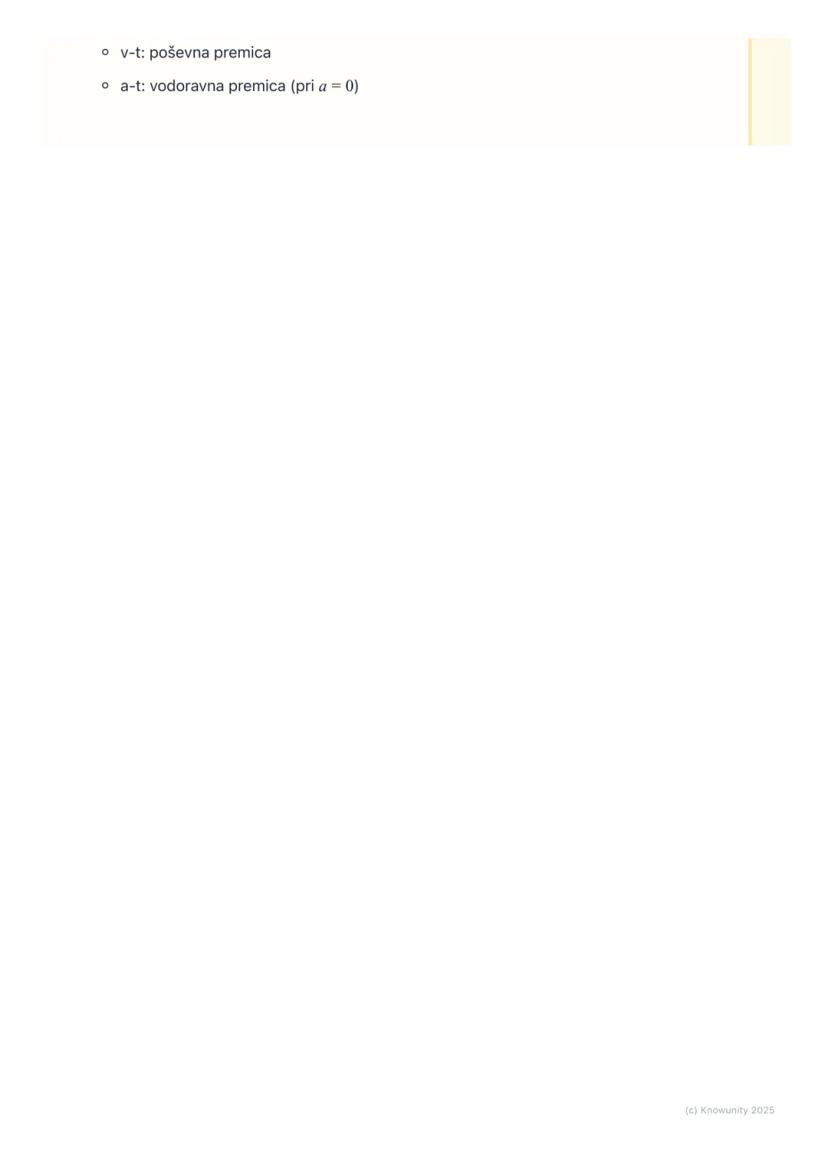

Hitri povzetek oblik grafov

Mirovanje: s-t je vodoravna premica, v-t je črta na v = 0, a-t je črta na a = 0.

Enakomerno gibanje: s-t je poševna premica, v-t je vodoravna premica $ne na v = 0$, a-t ostane na a = 0.

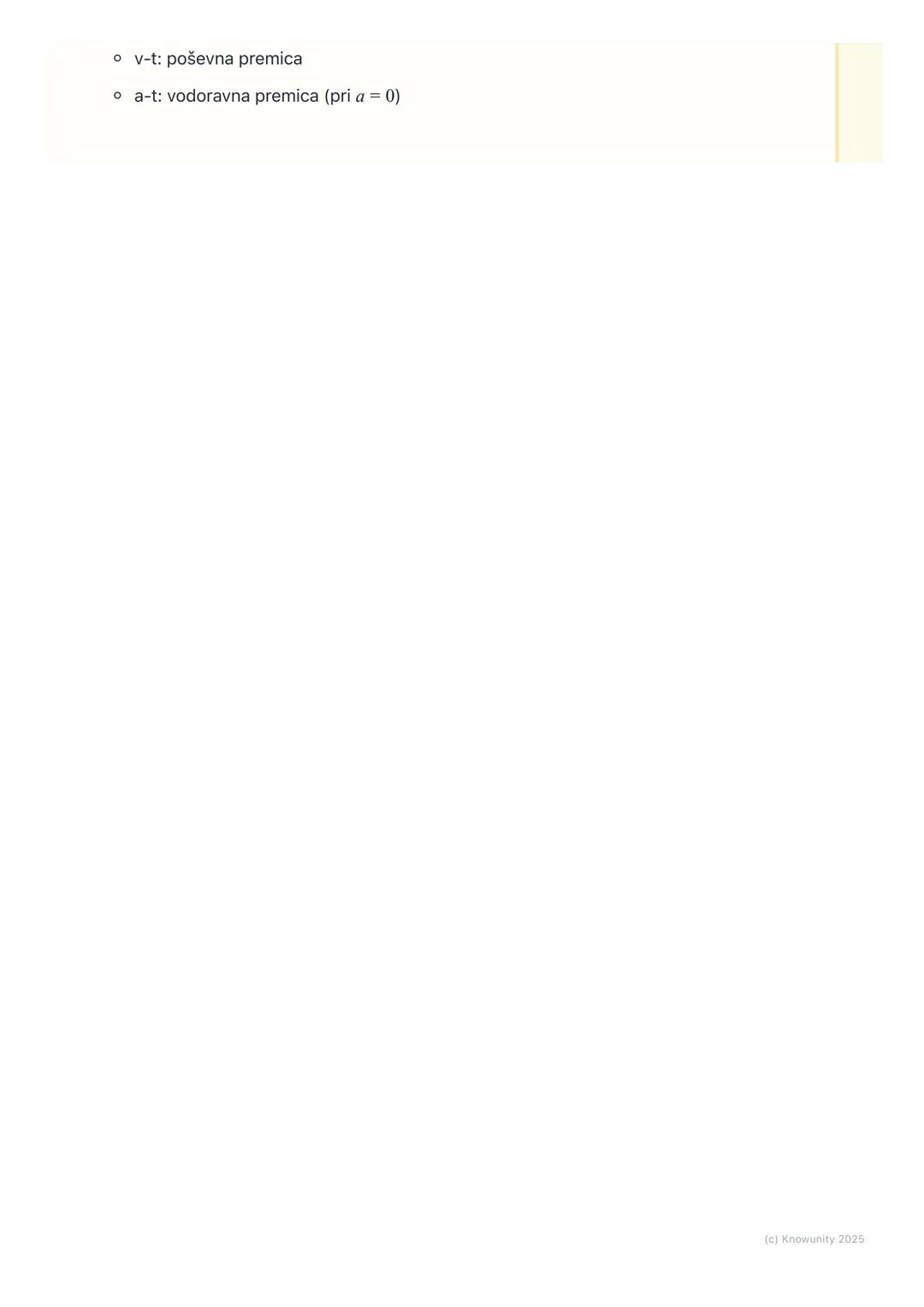

Enakomerno pospešeno gibanje: s-t je parabola, v-t je poševna premica, a-t je vodoravna premica $ne na a = 0$.

✨ Končni nasvet: Naredi si lastne skice za vsako vrsto gibanja - vizualni spomin je najmočnejši!
